Расчет светодиодного резистора
Светодиод должен иметь резистор последовательно соединенный в его цепи, для ограничения тока, проходящего через светодиод, иначе он сгорит практически мгновенно...
Резистор R определяется по формуле :
R = (V S - V L) / I
V S = напряжение питания
V L= прямое напряжение, расчётное для каждого типа диодов (как правилоот 2 до 4волт)
I = ток светодиода (например 20мA), это должно быть меньше максимально допустимого для Вашего диода
Если размер сопротивления не получается подобрать точно, тогда возьмите резистор большего номинала. На самом деле вы вряд-ли заметите разницу… совсем яркость свечения уменьшится совсем незначительно.
Например: Если напряжение питания V S = 9 В, и есть красный светодиод (V = 2V), требующие I = 20мA = 0.020A,
R = (9V-2V) / 0.02A = 350 Ом. При этом можно выбрать 390 Ом (ближайшее стандартное значение, которые больше).
Взято тут.

_________________
(063)292-50-96
(050)88-241-99
ФОНАРИ НА МОЩНЫХ СВЕТОДИОДАХ.
Гарантия на фонари 1 год. Фонари проходят доработку. Отправка по Украине любой службой доставки.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Ночное освещение...
СообщениеДобавлено: 23.02.2010 16:54

Сообщения: 969
Город: Харьков, Алексеевка
Пол: Муж
Возраст: 34
Зарегистрирован:16.09.2006
Oleeeg писал(а):
Судя по 4 фотографии могут быть проблемы с охлаждением

нету проблем с охлаждением. Проверено на другом светодиоде. По тактильным ощущениям температура бошки 37-40 градусов.

Вариант добавить охлаждения это радиатор с моста материнки опиленый под размер (хорошо бы круг но чем?)
и посаженый на термоклей.

Цитата:
Светодиод должен иметь резистор последовательно соединенный в его цепи, для ограничения тока, проходящего через светодиод, иначе он сгорит практически мгновенно...


Для случая Мурка в идеале 0,85 Om. Если не найдет пусть берет 1 :)
R= (3.7-3.1)/0.7=0.85

_________________
Координаты источников воды в Харьковской области:
viewtopic.php?f=4&t=12790


Последний раз редактировалось Adilur 23.02.2010 17:08, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Ночное освещение...
СообщениеДобавлено: 23.02.2010 17:02
Аватара пользователя

Сообщения: 273
Город: Харьков, Алексеевка
Пол: Муж
Возраст: 44
Зарегистрирован:11.01.2007
Mypka
ни один из корпусов а ля "Polise" не обеспечивает охлаждения диодов больше 0,5-1Вт (я их на барабашке просил развинчивать и смотрел как устроены) у них у всех середина подложки висит в воздухе.
питать светодиод от одного литиевого аккумулятора напрямую - это прямой путь быстро его убить. Можно использовать линейные стабилизаторы типа AMC7135 (4 штуки параллельно), либо MBI1801,
на AMC7135 :
DX по одной не продают :sad:
beriled.biz дорого :shock:


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Ночное освещение...
СообщениеДобавлено: 23.02.2010 17:11

Сообщения: 969
Город: Харьков, Алексеевка
Пол: Муж
Возраст: 34
Зарегистрирован:16.09.2006
kvk писал(а):
ни один из корпусов а ля "Polise" не обеспечивает охлаждения диодов больше 0,5-1Вт (я их на барабашке просил развинчивать и смотрел как устроены) у них у всех середина подложки висит в воздухе.

По середине не спорю. По охлажению частично.
Готов доказать на спор что корпус полиса будет внятно теплый, при использовании 3-х ватного светодиода с драйвером :) Если проиграете вы мне еще 1 корпус police что для 4 ААА. Согласны?

Я видел в инете фотки других корпусов police 1w, у которых монтаж светодиода на алюм блямбу был с помощью болтов, и площадь была немного больше.

_________________
Координаты источников воды в Харьковской области:
viewtopic.php?f=4&t=12790


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Ночное освещение...
СообщениеДобавлено: 23.02.2010 17:16
Аватара пользователя

Сообщения: 760
Город: Харьков Салтовка/Алексеевка
Пол: Муж
Возраст: 35
Зарегистрирован:10.07.2009
есть еще вариант...из последнего трастфаера выпаять Q5 и впаять туда XPG-R5...драйвер оставить родной..
получится должно еще суровее..

Другое мне не дает покоя, если Вы говорите, что без резистора диод сгорит, почему же не сгорает родной диод от полиса, когда ему дают 18650. Не горит и не греется. Резистора там нету, драйвера тоже. Вот я и подумал ,может прокатит..
В худшем случае я попадаю на 45 грн. Это вовсе не смертельно :)
будем пробовать..резисторы дома где то валяются на 0.5 Ом..думаю для пробы подойдут..
всем спасибо..пошел праздновать дальше..
PS Мужчины, с днем защитника отечества вас!!

PPS я так понял резистор паять там где провод от плюса к диоду идет?

_________________
добавляйтесь в группу http://vk.com/veloshimano

http://velosvet.in.ua/ - велозапчасти и аксессуары


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Ночное освещение...
СообщениеДобавлено: 23.02.2010 17:43
Аватара пользователя

Сообщения: 273
Город: Харьков, Алексеевка
Пол: Муж
Возраст: 44
Зарегистрирован:11.01.2007
Adilur
термин "внятно теплый" мне не о чем не говорит, я меряю температуру корпуса светодиода, работать то оно будет и с перегревом, вопрос за сколько времени посинеет? Меряться мне не интересно.
Mypka
родной диод от полиса, это мягко говоря гуано - на нем падает от 3,8 до 4,2 вольта при 700мА на разных экземплярах (безымянный китай однако)
Но в принципе эксперименты никто не отменял.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Ночное освещение...
СообщениеДобавлено: 23.02.2010 18:51
Аватара пользователя

Сообщения: 2030
Изображения: 1
Город: Харьков, Холодная гора
Пол: Муж
Возраст: 31
Зарегистрирован:26.12.2008
Adilur писал(а):
Для случая Мурка в идеале 0,85 Om. Если не найдет пусть берет 1 :)
R= (3.7-3.1)/0.7=0.85

Если быть точнее (4.2-3.7)/1=0.5 Om
Аккум свежий дает 4.2V, а R5 по данным с KD есть 1A при 3.7V
Но тогда надо хорошо подумать про охлаждение.
3.0V-350mA/h-139LM
3.2V-700mA/h
3.7V-1000mA/h-400LM

_________________
(063)292-50-96
(050)88-241-99
ФОНАРИ НА МОЩНЫХ СВЕТОДИОДАХ.
Гарантия на фонари 1 год. Фонари проходят доработку. Отправка по Украине любой службой доставки.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Ночное освещение...
СообщениеДобавлено: 23.02.2010 20:38
Аватара пользователя

Сообщения: 3023
Город: Харьков. Салтовское шоссе
Пол: Муж
Возраст: 37
Зарегистрирован:31.03.2007
Mypka писал(а):
без резистора диод сгорит

не сгорит, я пробовал...может со временем.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Ночное освещение...
СообщениеДобавлено: 23.02.2010 20:50

Сообщения: 969
Город: Харьков, Алексеевка
Пол: Муж
Возраст: 34
Зарегистрирован:16.09.2006
kvk писал(а):
Adilur
термин "внятно теплый" мне не о чем не говорит, я меряю температуру корпуса светодиода, работать то оно будет и с перегревом, вопрос за сколько времени посинеет? Меряться мне не интересно.

чем меряеш?

п.с
у кого есть мультиметр М 838 с пробником-термопарой?

m o t o r
я бы не советовал использовать ток 1А, слишком много тепла, ты правильно заметил :)

_________________
Координаты источников воды в Харьковской области:
viewtopic.php?f=4&t=12790


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Ночное освещение...
СообщениеДобавлено: 23.02.2010 20:58
Аватара пользователя

Сообщения: 760
Город: Харьков Салтовка/Алексеевка
Пол: Муж
Возраст: 35
Зарегистрирован:10.07.2009
есть М890G будем мерять..

_________________
добавляйтесь в группу http://vk.com/veloshimano

http://velosvet.in.ua/ - велозапчасти и аксессуары


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Ночное освещение...
СообщениеДобавлено: 24.02.2010 00:58
Аватара пользователя

Сообщения: 415
Пол: Не указан
Возраст: 36
Зарегистрирован:24.03.2008
Не имеет смысла питать диод током около 1 А.
Большие выделения тепла и снижается отдача. Лучше ограничиться 0,7 А. Яркость будет примерно та же, а потребление гораздо ниже.

_________________
Фонари Fenix! Луч солнца в твоем кармане!.
http://Fonarik.com


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Ночное освещение...
СообщениеДобавлено: 24.02.2010 01:32
Аватара пользователя

Сообщения: 2030
Изображения: 1
Город: Харьков, Холодная гора
Пол: Муж
Возраст: 31
Зарегистрирован:26.12.2008
Сегодня вечером тестировали свет разных фонарей, P7, MC-E, R5, и HID(55 ватт 5000-5500 lmn). Фото светодиодных фонарей даже и выкладывать не охота после HID.
Люди кругом ходили в непонятках, что за бластер, разрезающий темноту)))). В полнейшей темноте минимум на 1 км бьёт, при фокусировке.

_________________
(063)292-50-96
(050)88-241-99
ФОНАРИ НА МОЩНЫХ СВЕТОДИОДАХ.
Гарантия на фонари 1 год. Фонари проходят доработку. Отправка по Украине любой службой доставки.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Ночное освещение...
СообщениеДобавлено: 24.02.2010 08:58
Аватара пользователя

Сообщения: 760
Город: Харьков Салтовка/Алексеевка
Пол: Муж
Возраст: 35
Зарегистрирован:10.07.2009

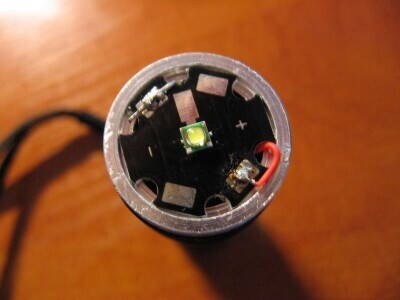

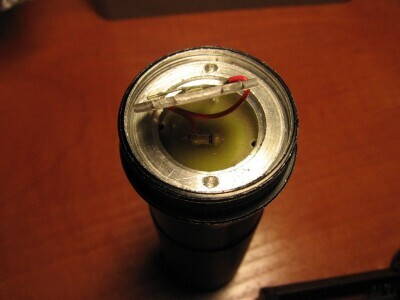

впаял диод XPG в полисовский корпу от маленького фонаря..
даже с дешевым родным отражателем светит поярче TrustFire q5.
за пять минут тестов не заметил нагрева вообще. Даже не потеплел

впаивал сперва в корпус от Большого Полиса. Там уже было сопротивление на 1Ом. Свет был неяркий и желтый. Сопротивление это зло подумал я..


Вложения:
010.jpg [ 67.83 КБ | Просмотров: 6953 ]
009.jpg [ 70.5 КБ | Просмотров: 6949 ]


_________________
добавляйтесь в группу http://vk.com/veloshimano

http://velosvet.in.ua/ - велозапчасти и аксессуары


Последний раз редактировалось Mypka 24.02.2010 22:36, всего редактировалось 1 раз.
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Ночное освещение...
СообщениеДобавлено: 24.02.2010 19:21

Сообщения: 3018
Город: Харьков
Пол: Муж
Возраст: 36
Зарегистрирован:07.06.2006
Корпус не потеплел? Нужно открыть и попробовать диод. Отсутствие нагрева - свидетельствует о плохом теплоотводе.

_________________
Наружная реклама http://gnomik.uaprom.net/
Продам http://olx.ua/list/user/1qXCw/


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Ночное освещение...
СообщениеДобавлено: 24.02.2010 19:45
Аватара пользователя

Сообщения: 760
Город: Харьков Салтовка/Алексеевка
Пол: Муж
Возраст: 35
Зарегистрирован:10.07.2009
диод вроде тоже не потеплел..хотя пять минут не показатель...
там теплоотвод приличный..
когда припаивал подложку к проводам, сначала зажал подложку в тиски..она сильно грелась. вставил подложку в фонарь, греться стал весь фонарь, но заметно ниже..так это от паяльника...
Короче реальность оказалось более простой..
Экономическое обоснование такое:
-диод XPG-R5 на подложке- 48грн.
-Корпус фонаря - 20-50 грн.(вот подумываю старый трехдиодный китаец раздербанить во благо науки..)

...тока щаз увидел картинки Мотора....на работе не грузились..МОЩЬ!! хорошо подойдет рыболовам... глушить рыбу одним световым лучом

_________________
добавляйтесь в группу http://vk.com/veloshimano

http://velosvet.in.ua/ - велозапчасти и аксессуары


Вернуться к началу
shoppage  personalpage P
