 Заголовок сообщения:
СообщениеДобавлено: 21.12.2008 04:29
Аватара пользователя

Сообщения: 571
Город: Пятихатки, Харьков
Пол: Не указан
Возраст: 42
Зарегистрирован:25.11.2006
Индикатор:
http://tourist.kharkov.ua/phpbb/viewtop ... 223#103223

Уточнение: если подключить последовательно с контрольным входом (выв. 1) КР1171ПСхх резистор, как написано в том посте, то "расползается" гистерезис.

_________________
Сами понимаете, нужно гораздо детальней знать чего Вы хотите.
А Вам, чтобы знать чего Вы хотите — нужно знать что, вообще, можно хотеть...


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 21.12.2008 09:56

Сообщения: 26
Город: Россия, глубинка :)
Пол: Не указан
Возраст: 29
Зарегистрирован:16.12.2008
Цитата:
Что именно стало лучше?

бОльший выходной ток держит :pardon:

я столкнулся с проблемой дросселей еще в самом начале... вообще "для прикола" пробовал смд, размером 3*2мм, поставить... он только дымил, но не перегорал. но и схема не работала :crazy:
пробовал самодельные, но результат меня не удовлетворял.
в итоге остановился на 18мкГн. на какой ток - не знаю, как и марку. выбирал чисто по L и внешнему виду :-)
намотан проволокой 1мм. размер: L = 1.5см, D = 1см
при работе почти не греется => не насыщается

для верности купил еще на 100мкГн, на 3А. от Sumida. размер L=1.1 D=1.5см. толщина проволоки такая же

при его использовании преимуществ не углядел, вых. ток был даже чуть меньше. так что вернулся к предыдущему варианту

Цитата:
он и греет

грел ли он до изменения Rsense - незнаю. так как стоял другой диод, и он грелся так, что нагрев транзистора на его фоне я бы просто не заметил :doubt:

Цитата:
Писк то прекратился?

да, по крайней мере мои уши его не улавливают :Search:

Цитата:
если подключить последовательно с контрольным входом КР1171ПСхх резистор

почему только один? какой же это тогда делитель?
или один, расчитанный таким образом, что схема в выключенном состоянии ест, например 100мкА, а на нем должно падать 0.8В? кстати сколько она ест?

_________________
Новости на меил.ру:
-В России хотят ввести госномера для велосипедов
-В Москве сожгли здание ГИБДД


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 26.12.2008 00:31
Аватара пользователя

Сообщения: 148
Город: Винница
Пол: Муж
Возраст: 34
Зарегистрирован:01.09.2008
Наконец-то, под Н.Г., теперь наряду с вами и я могу покататься с хорошим светом общей «силой» в 900 честных Лм.

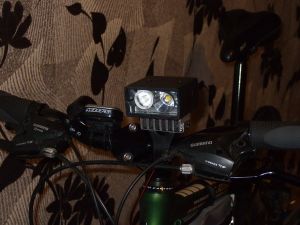

Итак, родил, слепил и т.д. :roll: Проект «Химера» - велосцукофара ближнего 10 Вт. (Р7) + дальнего 3 Вт. (Крии R2) света, химерная немного она. Начинка и параметры:
- 2 режима ближнего мах. 10 Вт (700 Лм) и мидл. 3 Вт (300 Лм). Ток через диод соответственно 2.8 А и 1 А.
- 1 режим дальнего (мах.) ок. 3.5 Вт (>200 Лм). Ток установил 1 А.

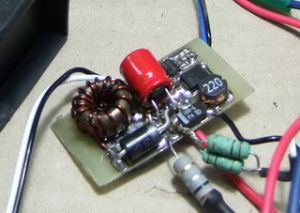

- 2 понижающих стабилизатора тока, КПД на мах. режимах 86-87 %, без синхронного выпрямления, частота преобразования ок. 100 кГц. ЧШИМ.
- Термозащита светиков. При перегреве (65 град.) на задней панели загорается оранжевый контрольный светик, фара ближнего света переключается в режим 3 Вт (1 А), а при охлаждении (60 град.) переходит в исходное мах. состояние (если вкл. 10 Вт).
- Защита от глубокого разряда аккума. В период тестов использую свинцовый 12 В 2.3 А/ч. При разряде батареи до 11.3 В - сигнализирует красный светик, ближний переходит в сберегающий режим ок. 1 Вт. (при положении переключателя режимов мах. и мидл., ток соотв. 300 мА и 500 мА.) 100-150 Лм. Чтоб внезапно не остаться без света, и так проехать, например час, если дальний не включен.
- Дальний свет работает независимо от защит. Индикация включения синим светодиодом на задней панельке.
Время работы (при комнатной температуре) с таким свинцом:
при мах. ближн. + дальний – часик;
при мидл. Б + Д - 2.5 ч;
при мидл. Б – чуть больше 5.5 ч.
Ближний свет с рефлектором, а дальний с 10 град. коллиматором. Две световых системы разнесены в вертикальной плоскости. Дальняя светит выше ближней.
В схеме микроконтроллера нет. Всё на дубовых элементах с смд.

Стекло 2 мм., аккум. в подрамной сумке. Вечер при бомбящем мокром снеге, пока полет нормальный, фара сухая внутрях. Бимшоты позже.

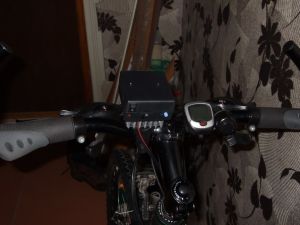

Корпус пластиковый, дешево и быстро и сердито, хоть и страшненько вышло. :ohuet: Спешил, чтоб спокойно зимой кататься и разрабатывать полноценный, металл., функциональный, серийный образец велофары.


Вложения:
Изображение 1415_измен.размер.jpg
Изображение 1415_измен.размер.jpg [ 45.84 КБ | Просмотров: 6826 ]
Изображение 1441_измен.размер.jpg
Изображение 1441_измен.размер.jpg [ 100.34 КБ | Просмотров: 6853 ]
Изображение 1440_измен.размер.jpg
Изображение 1440_измен.размер.jpg [ 88.85 КБ | Просмотров: 6815 ]


_________________
"Крутизна" на траекторию полёта пули не влияет.


Последний раз редактировалось W^W 18.01.2009 11:28, всего редактировалось 2 раз(а).
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 26.12.2008 07:16

Сообщения: 26
Город: Россия, глубинка :)
Пол: Не указан
Возраст: 29
Зарегистрирован:16.12.2008
может хоть ты мне расскажешь, как следить за разрядом батареи?
а то все как вымерли :cry:
может на Украине НГ приключился раньше? :balalai:

зы. понижающий на ZXSC400 тянет 2.8А нормально?

_________________
Новости на меил.ру:
-В России хотят ввести госномера для велосипедов
-В Москве сожгли здание ГИБДД


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 26.12.2008 09:48
Аватара пользователя

Сообщения: 148
Город: Винница
Пол: Муж
Возраст: 34
Зарегистрирован:01.09.2008
Всё очень просто: на операционных усилителях или компараторах. Как здесь http://www.pitaemled.biz/zxsc300.html
У меня понижающий на HV9910B и мнооого амперный ключ - еще и не такое потянет. :tourist:

_________________
"Крутизна" на траекторию полёта пули не влияет.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 26.12.2008 09:50

Сообщения: 26
Город: Россия, глубинка :)
Пол: Не указан
Возраст: 29
Зарегистрирован:16.12.2008
а схема драйвера точно как в даташите? может выложишь значения деталек для питания п7?

и вообще... синхронные, асинхронные... в чем разница? :oops:
этот хв9910 - получается, несинхронный? а zxsc какие? :-)
ЗЫ. по секрету - не электроник я :tss: , вот и спрашиваю что попало

_________________
Новости на меил.ру:
-В России хотят ввести госномера для велосипедов
-В Москве сожгли здание ГИБДД


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 26.12.2008 10:39

Сообщения: 26
Город: Россия, глубинка :)
Пол: Не указан
Возраст: 29
Зарегистрирован:16.12.2008
еще такой вопрос:
например хочу от 4 литиев (14.8В) питать МС-Е. так как там на кажд. кристалл отдельные выводы, я могу их всех соединить параллельно (3.2В, 2.8А), в 2 группы посл.+парал. (6.4В, 1.4А) или все последовательно (12.8В, 0.7А, хотя разряженные аккумуляторы выдают меньше)
так как все выводы "+" находятся на 1 стороне, а все "-" на другой - проще всего подключить все параллельно. второй вариант будет чуть сложнее. третий просто ужасен :mda:

так вот вопрос - при каком типе (1 или 2) будет выше кпд?
вроде, чем меньше разница м/у вх. и вых. напряжением, тем лучше
все это применительно к hv9910

_________________
Новости на меил.ру:
-В России хотят ввести госномера для велосипедов
-В Москве сожгли здание ГИБДД


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 26.12.2008 14:32
Аватара пользователя

Сообщения: 571
Город: Пятихатки, Харьков
Пол: Не указан
Возраст: 42
Зарегистрирован:25.11.2006
dakar22 писал(а):
Цитата:
Писк то прекратился?

да, по крайней мере мои уши его не улавливают :Search:


Ура! С чем Вас и поздравляю, ув. dakar22!

Так же, по случаю, всех поздравляю с наступающим Новым Годом! :-)

Цитата:
Цитата:
если подключить последовательно с контрольным входом КР1171ПСхх резистор

почему только один? какой же это тогда делитель?
или один, расчитанный таким образом, что схема в выключенном состоянии ест, например 100мкА, а на нем должно падать 0.8В? кстати сколько она ест?

А такой делитель! — образованный внешним резистором (R1) и входным сопротивлением (R2) мелкосхемы монитора напряжения. 8) (Можно конешна и обычный, двурезисторный, внешний делитель повесить.)
    Делитель считается так:
    Uвых = Uвх / (1 + R1/R2)
    При этом стоит принимать во внимание тот момент, что выходное сопротивление делителя желательно иметь примерно в 10 раз меньше входного сопротивления того, что будет подключено к нему.
    Выходное сопротивление делителя:

    Rвых = R1R2/(R1+R2)[/i]

Но! Входное сопротивление (грубо говоря Rвх = Uвх / Iвх; грубо — т.к. пороговый уровень у них слегка зависит от нагрузки) ИС КР1171СПхх не постоянно и доподлинно никому не известо. Хотя беря в расчёт традиционную для СССР страсть к дралоскопии с зарубежных компонентов и то, что данная ИС является в какой-то мере аналогом то ли PST529, то ли PST600, можно взять параметры этихъ ИС.
Берём ту которая потребляет больше, PST529:
Ток потребления в режиме включения (LED ON, Uвх < Uпор) ICCL = 150 мкА (200мкА макс.)
Ток потребления в режиме отключения (LED OFF) ICCH = 5мкА (10мкА макс.)

Да, подстроечники на готовом изделии, установленном на велосипеде, лучше не применять — растрясуться.

P. S. Да ребята, dakar22 и W^W, — мои поздравления: в нашем полку прибыло!

_________________
Сами понимаете, нужно гораздо детальней знать чего Вы хотите.
А Вам, чтобы знать чего Вы хотите — нужно знать что, вообще, можно хотеть...


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 27.12.2008 00:12
Аватара пользователя

Сообщения: 148
Город: Винница
Пол: Муж
Возраст: 34
Зарегистрирован:01.09.2008
dakar22 писал(а):
а схема драйвера точно как в даташите? может выложишь значения деталек для питания п7?

и вообще... синхронные, асинхронные... в чем разница? :oops:
этот хв9910 - получается, несинхронный? а zxsc какие? :-)
ЗЫ. по секрету - не электроник я :tss: , вот и спрашиваю что попало


Да, в целом, как датачерте. Относительно простая схемка. Для 100 kHz., брал индуктивность 25 uH., токовый резик ок. 0.1 Ом, диод шмотки, вроде, на 9 А; ключ N-канальный, с низким сопротивлением Rds on., зарядом затвора не более 30 наноКулон, такой, например - NTD14N03R.

По синхро: Схемы и там и там обычные, но те, которые с синхронным выпрямлением используют вместо диода - ключ. Такие преобразователи имеют более высокий КПД, до 95-98%. Тут немного об этом, изучайте. http://www.chipnews.ru/html.cgi/arhiv/99_02/stat_2.htm

_________________
"Крутизна" на траекторию полёта пули не влияет.


Последний раз редактировалось W^W 27.12.2008 00:21, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 27.12.2008 00:20
Аватара пользователя

Сообщения: 148
Город: Винница
Пол: Муж
Возраст: 34
Зарегистрирован:01.09.2008
dakar22 писал(а):
еще такой вопрос:
например хочу от 4 литиев (14.8В) питать МС-Е. так как там на кажд. кристалл отдельные выводы, я могу их всех соединить параллельно (3.2В, 2.8А), в 2 группы посл.+парал. (6.4В, 1.4А) или все последовательно (12.8В, 0.7А, хотя разряженные аккумуляторы выдают меньше)
так как все выводы "+" находятся на 1 стороне, а все "-" на другой - проще всего подключить все параллельно. второй вариант будет чуть сложнее. третий просто ужасен :mda:

так вот вопрос - при каком типе (1 или 2) будет выше кпд?
вроде, чем меньше разница м/у вх. и вых. напряжением, тем лучше
все это применительно к hv9910


Вы на верном пути. :kayak: Второй тип подключения, в данном случае, самый выгодный.


Цитата:
P. S. Да ребята, dakar22 и W^W, — мои поздравления: в нашем полку прибыло!


Спасибо. А можно рассмотреть весь доблестный наш полк? :friends:

_________________
"Крутизна" на траекторию полёта пули не влияет.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 27.12.2008 09:55

Сообщения: 26
Город: Россия, глубинка :)
Пол: Не указан
Возраст: 29
Зарегистрирован:16.12.2008
Цитата:

к сожалению, туда закралась ошибка - рисунки с диодом и транзистором почему-то одинаковые :shock:

Цитата:
Схемы, увы, на компе не рисую. А на бумаге - це просто жах!

а может на бумажке а потом отсканить/сфоткать? :oops:

очень хочется увидеть синхронную, ибо сам не додумаюсь :)

_________________
Новости на меил.ру:
-В России хотят ввести госномера для велосипедов
-В Москве сожгли здание ГИБДД


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 27.12.2008 12:14
Аватара пользователя

Сообщения: 148
Город: Винница
Пол: Муж
Возраст: 34
Зарегистрирован:01.09.2008
dakar22 писал(а):
Цитата:

к сожалению, туда закралась ошибка - рисунки с диодом и транзистором почему-то одинаковые :shock:

Цитата:
Схемы, увы, на компе не рисую. А на бумаге - це просто жах!

а может на бумажке а потом отсканить/сфоткать? :oops:

очень хочется увидеть синхронную, ибо сам не додумаюсь :)


Да, действительно, ошибка там. :pardon:
Схемы, увы, на компе не рисую. А на бумаге - це просто жах! Я и сам через год-другой гляжу на свои карлякули, и не всё догоняю. :thewall:
Там, по ссылке, схема какраз с синхр. выпрямлением.

Ребята, в "Химере" я применил стабилизатор БЕЗ синхр. выпр.! Это в серийной задумке хочу реализовать.

_________________
"Крутизна" на траекторию полёта пули не влияет.


Последний раз редактировалось W^W 27.12.2008 12:23, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 27.12.2008 12:19
Аватара пользователя

Сообщения: 148
Город: Винница
Пол: Муж
Возраст: 34
Зарегистрирован:01.09.2008
Удалите это сообщение, плиз. :oops:

_________________
"Крутизна" на траекторию полёта пули не влияет.


Последний раз редактировалось W^W 27.12.2008 12:21, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 27.12.2008 12:19
Аватара пользователя

Сообщения: 571
Город: Пятихатки, Харьков
Пол: Не указан
Возраст: 42
Зарегистрирован:25.11.2006
W^W писал(а):
Спасибо. А можно рассмотреть весь доблестный наш полк?


А вот не знаю, кто-то таки написал отчёт по тестированию фар?..

Ключевое слово для поиска "Лучик в ночи" и... кажется ув. Белый_Сокол занимался систематизацией материалов. :-)

_________________
Сами понимаете, нужно гораздо детальней знать чего Вы хотите.
А Вам, чтобы знать чего Вы хотите — нужно знать что, вообще, можно хотеть...


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 27.12.2008 13:47

Сообщения: 26
Город: Россия, глубинка :)
Пол: Не указан
Возраст: 29
Зарегистрирован:16.12.2008
Цитата:
в "Химере" я применил стабилизатор БЕЗ синхр. выпр.!

так это я понял :-)
просто хотел видеть именно синхронную схему. транзистором надо управлять, а в схемке по ссылке этот момент не раскрывается. намного усложнится схема?

_________________
Новости на меил.ру:
-В России хотят ввести госномера для велосипедов
-В Москве сожгли здание ГИБДД


Вернуться к началу
shoppage  personalpage P

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему На страницу Пред.  1 ... 57, 58, 59, 60, 61, 62, 63 ... 157, Bce  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
  © Mishael 2003-2016
forum MAP
Мобильный вид

[ Time : 0.108s | 34 Queries | GZIP : On | Load : 0.23 ]
Reputation System ©'
