Модернизация SF-23

Всем привет!
Сгорел таки диод в SF-23 (аналог http://www.dealextreme.com/p/ultrafire- ... 8650-50315). Собственно вопрос:
какой диод (кроме, понятно, самого Р7) можно туда поставить, и посоветуйте драйвер к нему.

Фото:

_________________
Anything worth doing at all is worth doing well.

удачи в ремонте.. но куплю поломанный фонарь если что.

Поставить можно и нужно XM-L. Вот только в том что сгорел именно светодиод у меня есть сомнения - быстрее всего сгорел как раз драйвер светодиода. Но тем не менее замена Р7 на ХМЛ не помешает.

Maksym
Нет, точно светодиод. Он у меня разобранный сейчас валяется.
Фотки дома, вечером покажу.

Хотя драйвер менять тоже буду. Хотя сгорел он просто от перегрева (скорее всего).

_________________
Anything worth doing at all is worth doing well.

По поводу XM-L
Да, хотелось бы, но вопрос в том, станет ли он туда.
Вот пару вариантов
http://www.dealextreme.com/p/xm-lt60-10 ... 3-5v-54704

??? http://www.dealextreme.com/p/xm-lt6-885 ... 3-5v-50599

Драйвер под них нужен что то вроде
http://www.dealextreme.com/p/6-18v-3000 ... ters-57779

Вопрос, как это все станет в корпус, подойдет ли рефлектор и т.д?

_________________
Anything worth doing at all is worth doing well.

Неувязочка, не так ли? Так разобранный или нет? Линейка продается в магазине канцтоваров. Размеры подложек указаны. Измерения проводить от нулевой отметки на линейке.



Нет, у него напряжение от 6В, а один литий макс 4,2 (в реальности под нагрузкой 3,7). Я ставил линейник 7135.



Подойдет.

Спасибо, измерить не проблема, но нюансы всегда есть Вот и хотел посоветоваться.

Драйвер же под XM-L с трансформатором идет, уместится он в корпусе?

И что за "линейник 7135" ?

_________________
Anything worth doing at all is worth doing well.

Практически в SF-15 (мало чем отличается от SF-23) у меня стоит 20-мм стар с XM-L.
В драйвере трансформатора нет . Бывает дроссель. Но в линейнике никаких дросселей нету. Фокус ХМ-Л в том что у него низкое напряжение питания (где-то на пол вольта ниже чем у Р7) чего достаточно для питания его через линейный стабилизатор от одного литиевого аккума.



Да вот хотя бы http://www.dealextreme.com/p/16-mode-3w ... utput-7612 . Только тут 3 микросхемы 7135 впаяны, я на эту же плату допаивал еще одну микросхему и ставил в параллель еще плату с четырьмя 7135 чтобы получить ток 2,8 А для ХМ-Л. Как параллелить ищите в гугле - вообще 7135 параллелятся легко и просто по одноименным ногам. На ДХ есть обычные драйверы на 7135 без управляющих контроллеров, только микросхемы стабилизатора 7135 и плата.

Да, катушка, сорри

Ок, спасибо, буду копать дальше.

_________________
Anything worth doing at all is worth doing well.

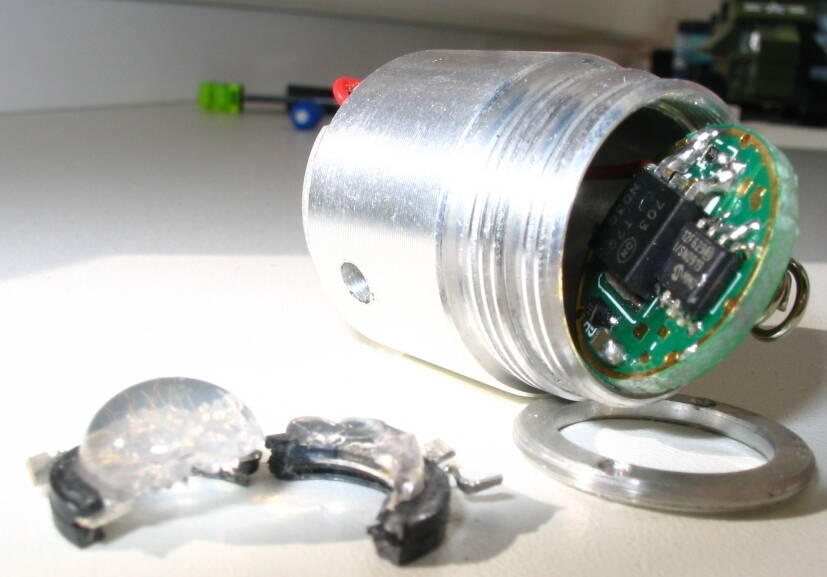

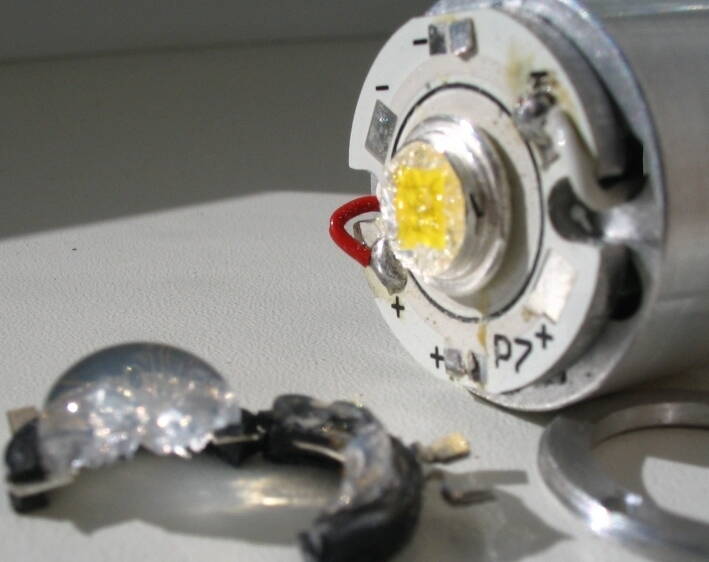

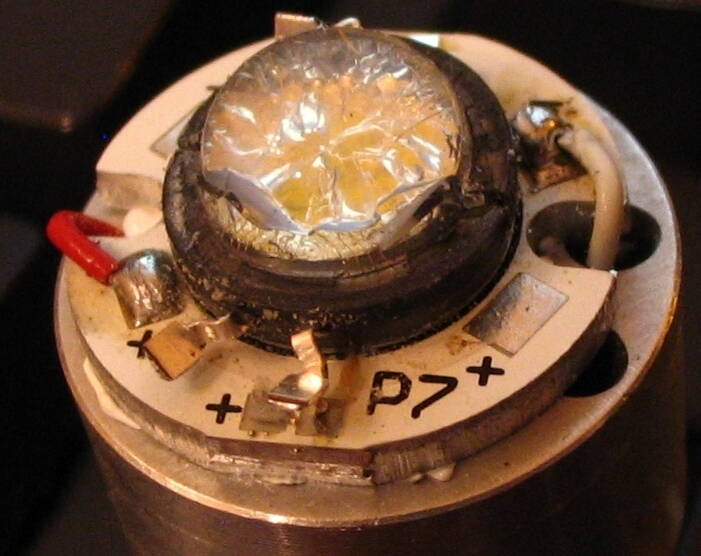

Добавил фото

_________________
Anything worth doing at all is worth doing well.

продолжим...

А этот диод
XM-LT60 1000LM LED White Light Emitter with 18mm Base(2.9~3.5V)
http://www.dealextreme.com/p/xm-lt60-10 ... 3-5v-54704

с этим драйвером
16-Mode 3W 3.7V 7135 Circuit Board for Cree and SSC Emitters (3.7V 1000mA Output)
http://www.dealextreme.com/p/16-mode-3w ... utput-7612

будут работать?
Драйвер выдает 3,7В в то время максимум для диода 3,5В.

_________________
Anything worth doing at all is worth doing well.

Будет. Только к драйверу нужно будет допаять еще 5 стабилизаторов 7135 чтобы получить ток 2,8 А. В остальном замечательный драйвер - я все фонарики уже на него перевел.

тогда лучше этот драйвер kaidomain или beriled.biz , он сразу на 2,8А и перепаивая перемычку на звездочках можно получить разное количество режимов, например избавиться от строба и SOS

Не лучше. Во-первых в драйвере 7612 для получения разных групп режимов не надо что-то куда-то перепаивать - смена групп режимов происходит программным способом, т.е. можно менять группу в зависимости от настроения в полевых условиях (мин/средн/макс, мин/средн/макс/строб/сос, мин/средн/макс/строб/полицейский строб/еще дофига стробов). Ну и остаётся открытым вопрос о частоте ШИМ. У 7612 частота ШИМ очень высокая и мерцания светодиода заметить не удалось.

Maksym, kvk
Спасибо за комменты!

Maksym
К сожалению, припаивать 5 стабилизаторов это не для меня .
http://www.kaidomain.com/ProductDetails ... ctID=10995 в этом плане интересней, тем более что режимы мне не важны, хорошо если будет мин/средн/макс.

А если просто просто использовать 7612 (сейчас он есть у меня в наличии), то диод будет давать около 400 люменов, так?
