СообщениеДобавлено: 30.12.2009 10:52
Аватара пользователя

Сообщения: 249
Город: Мурманск
Пол: Муж
Возраст: 47
Зарегистрирован:17.09.2009
Судя по моим предварительным умозаключениям,любые,с подходящим количеством скоростей,вплоть до шоссейных автоматов!
К такому выводу я пришёл,разрешая вопрос по совместимости шоссейных тормозных ручек с ви-брейками :D .На глаза попалось описание преобразователя хода тросика на "Велораме": http://www.velorama.ru/glossary/travel_agent.phtml-походу дела,так и не прижившееся тех.решение для тормозов.

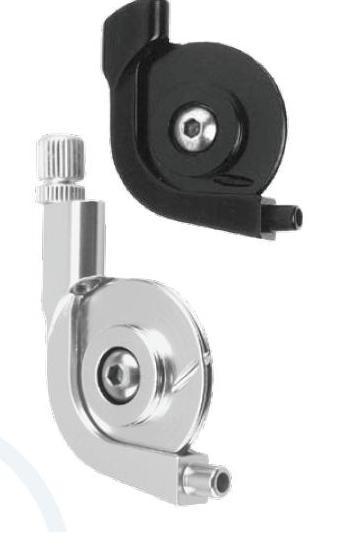

Вложение:
.JPG
.JPG [ 13.92 КБ | Просмотров: 9746 ]

Вложение:
PS_travel_agent[1].pdf [124.46 КБ]
Скачиваний: 1216

Вложение:
PS_travel_agent_inst[1].pdf [109.89 КБ]
Скачиваний: 478

Вложение:
PS_inline_travel_agent[1].pdf [172.97 КБ]
Скачиваний: 1317

Тут послышался слабый свист падающего на голову яблока-бумц!Я не использовать ли такую приблуду для адаптации хода тросика манеток?Рассчитать отношение диаметров можно по формуле: (составил,насколько мог вспомнить школьный курс геометрии)
D1/D2=S1/S2,
где D1-диаметр принимающего барабана
D2-диаметр выдающего барабана
S1-ход троса у манетки за один щелчок
S2-ход троса у заднего переключателя для переключения на 1 скорость.
Диаметры барабанов могут быть произвольные,главное,чтобы выполнялось указанное соотношение.
SNiЖ0k писал:
Цитата:
для переключения передачи на 7к планетарке на одну ступень потребуется вытянуть (отпустить) трос на 5мм. Одинаково для всех передач.

Ждем замеров от пользователей различных типов манеток/кол-ва скоростей замеров.
Конструктивно можно этот адаптор исполнить,используя основание от нарамных манеток и укрепив его на нижней трубе переднего треугольника или на подседельной трубе в р-не каретки.
Ну вот как-то так. :)


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 30.12.2009 12:59
Аватара пользователя

Сообщения: 5826
Город: Харьков
Пол: Муж
Возраст: 29
Зарегистрирован:08.07.2007
У обычных манеток может отличаться ход в районе пары последних передач. Сам не мерял, но шаг звезд точно отличается

_________________
Лазерный прицел для дробовика - красная лампа с надетым на неё дуршлагом
Перед тем как постить глупость на форуме - воспользуйтесь поиском. Возможно, эту глупость постил кто-нибудь до вас.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 30.12.2009 15:19
Аватара пользователя

Сообщения: 4254
Город: Киев, неКиев
Пол: Муж
Возраст: 38
Зарегистрирован:29.08.2009
ВладМур писал(а):
SNiЖ0k писал:
Цитата:
для переключения передачи на 7к планетарке на одну ступень потребуется вытянуть (отпустить) трос на 5мм. Одинаково для всех передач.

Ждем замеров от пользователей различных типов манеток/кол-ва скоростей замеров.


SRAM Spectro S7 (S7), семи-скоростная планетарка, ход троса 8 мм при переключении с 1 на 2, с 2 на 3 (дальше не мерил). Замер со стороны манетки, как раз пришла новая с тросом. Возможны погрешности, поскольку трос выпрямлен и натянут руками. Если нужно - смогу промерить более точно и на всех скоростях чуть позже. Поскольку манетки для SRAM Spectro S7 и SACHS Super7 совместимы (по имеющимся у меня данным, хотя сами втулки покрывают различный диапазон), думаю что и для SACHS Super7 ход должен быть тот же.

Как только соберу манетку SACHS Pentasport (пяти-скоростная), проведу измерения и там.

Измерения проводились на вот этом пациенте (сорри за фон, фотка из интернета):

Пы.Сы. И судя по тому, что манетки SHIMANO и SRAM для заднего перклюка несовместимы (исключение- серия SRAM именно для переклюков SHIMANO), терзают смутные сомненья что для планетарок всё обстоит не так, и можно спокойно втыкать семискоростную манетку от SHIMANO NEXUS для управления планетаркой SRAM Spectro S7. Но если кто пробовал - с нетерпением жду рассказ.

_________________
Thank you for your cooperation. Good night. © RoboCop


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 30.12.2009 15:33
Аватара пользователя

Сообщения: 4254
Город: Киев, неКиев
Пол: Муж
Возраст: 38
Зарегистрирован:29.08.2009
Еще один момент. Крепление данного девайса. Не на всех велосипедах (даже так - на подавляющем меньшинстве), на которые ставят планетарку, есть крепления для нарамных манеток. А учитывая тот факт что трос идет в сплошной рубашке и для того чтоб включить этот "преобразователь" его нужно будет открывать, ставить его где-либо по ходу будет не очень правильно. Потому что трос будет а)изогнут и б)загрязняться и в)куда крепить? На последний вопрос можно ответить "да куда угодно!", но длина троса увеличиться, и не на 10 см, что при его нормальной обычной длине под 2 (стандартно для взрослого велосипеда оригинальная проводка 1800 мм, насколько я помню) метра без всяких включений инородных тел не может не сказаться на четкости и легкости переключения.

_________________
Thank you for your cooperation. Good night. © RoboCop


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 30.12.2009 21:15
Аватара пользователя

Сообщения: 550
Город: Киев
Пол: Муж
Возраст: 33
Зарегистрирован:22.11.2008
Если интересует информация по трешке:
Если планетарка - трешка, то можно использовать левую манетку и не париться. (есс-но речь идет именно о моей трешке)

Свой Shimano Nexave Intego на 3 скорости переключаю левым шоссейным дуалом под тройник.
Восьмериковая/девятериковая ручка - не имеет значения.

Так что имеет смысл найти человека, который промеряет все(именно каждую) передачи - на какой передаче сколько троса вытягивается. А потом уже мерять понравившуюся манетку. :smile:

з.ы. Не надо говорить, что Travel Agent - неприжившееся решение. Кому нужно - отлично приживается.
По поводу переходников между шоссерными ручками и 8-ск. планетаркой - можно почитать на велобиге (велобиг.ру). Арчи Кун переключает Шиману камповскими ручками. Фото инклюдед.

_________________
Пусть ваш холодильник всегда будет полон!



Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 30.12.2009 22:50
Аватара пользователя

Сообщения: 81
Город: Харьков
Пол: Муж
Возраст: 57
Зарегистрирован:05.11.2007
Интересно а в Харькове это можно прикупить ?
http://www.velorama.ru/glossary/travel_agent.phtml


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 30.12.2009 23:13
Аватара пользователя

Сообщения: 4254
Город: Киев, неКиев
Пол: Муж
Возраст: 38
Зарегистрирован:29.08.2009
Я, собственно, к тому, что поставить специально предназначенную для этого манетку - иногда все-таки вполне рациональное решение.

_________________
Thank you for your cooperation. Good night. © RoboCop


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 30.12.2009 23:14
Аватара пользователя

Сообщения: 550
Город: Киев
Пол: Муж
Возраст: 33
Зарегистрирован:22.11.2008
Цитата:
Интересно а в Харькове это можно прикупить ?


Оччень сомневаюсь. Шерстил по этому поводу инет пару месяцев назад.
Кроме того этих вещиц нет ни в одном из легкодоступных зарубежных онлайн-магазинов.
Разве что на ибеях - но за пару десятков ойро (плюс пересылка). :sad:

Смотрю на свои переходники, стоившие мне кучу нервов - и думаю - а может всё-таки нужно было поставить диски Авидовские BB7 for Road? :-P

Сравните цены на всё это - тогда будет понятно - стоит ли овчинка выделки.

_________________
Пусть ваш холодильник всегда будет полон!



Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 07.01.2010 21:07
Аватара пользователя

Сообщения: 249
Город: Мурманск
Пол: Муж
Возраст: 47
Зарегистрирован:17.09.2009
Препарировал несколько манеток .Sram SX4;Shimano Alivio,обе 8-скоростные,и какую-то древнюю Shimano ST- M010(100GS)-7-скоростную.Перед этим мерял ход тросика у них.Замеры не очень точные.Вот результаты (переключение с 1-ой,самой большой к маленькой,8-й звезде):
SRAM SX4: 5/4.3/4.2/4.2/4.8/5.3/5.5
Shimano Alivio: 3.2/3.2/3/2.5/2.5/2.5/3
Передние манетки примерно одинаково(от малой к большой): 8/11 мм
Можно сказать,что шаг троса неравномерен у обоих типов,но реализовано в различных манетках по-разному.

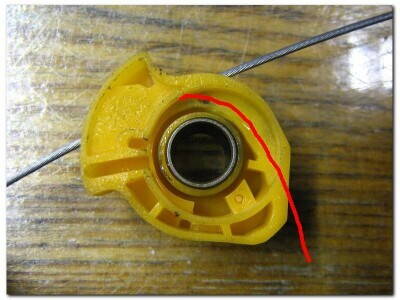

Shimano Alivio:тросик идет по эксцентрическому профилю(красным):
Вложение:
Image1231.jpg [ 77.91 КБ | Просмотров: 9020 ]

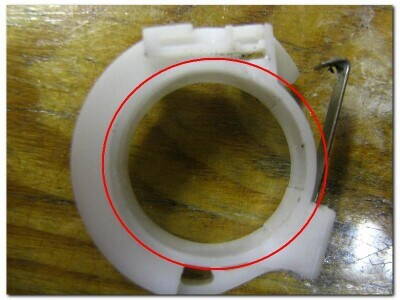

SRAM SX4:тросик укладывается на правильную окружность:
Вложение:
Image1241.jpg [ 69.98 КБ | Просмотров: 9020 ]

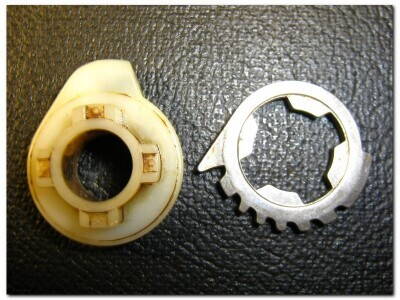

но ограничивается зацепами пружины в корпусе манетки:
Вложение:
Image1261.jpg [ 64.47 КБ | Просмотров: 9020 ]

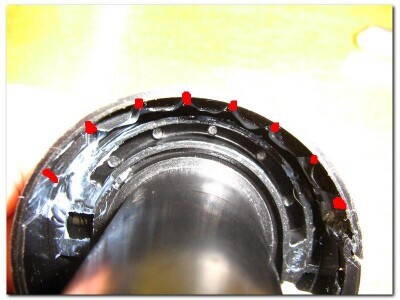

В 7-ск. Shimano ST- M010 примерно как и в SRAM SX4,только зацепы расположены на храповике:
Вложение:
Image1281.jpg [ 160.13 КБ | Просмотров: 9020 ]

Теперь можно сказать,что обычные манетки мало подходят для планетарки(кроме передних,3-х скоростных).Осталось связаться с Арчи Куном и выяснить,как у него всё работает с "камповскими" дуалами.В заключение хочу добавить табличку,найденную мною в сети:

задние звезды (кассеты,трещетки)
5-6зв шиманы 5.5мм
7зв шиманы 5.0мм
8 зв шиманы 4.8мм
9зв шиманы 4.35
10зв шиманы 3.95
8зв кампанелы 5.0
9зв кампанелы 4.55
10зв кампанелы 4.15

правые манетки (заднего переклюка)- ход тросса
шимана 6(5)- 3.2мм
шимана 7 -2.9мм
шимана 8 -2.8мм
шимана 9 -2.5мм
шимана 10 -2.3мм
кампа 8 -3.5мм
кампа 9старая 3.2мм
кампа 9 новая 3.0мм
кампа 10 2.8мм
страмь 7 - 4.5мм
страмь 8 - 4.3мм
страмь 9 - 4.0мм

Взял отсюда: http://www.ctc.org.uk/DesktopDefault.aspx?TabID=3946


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 09.01.2010 01:54
Аватара пользователя

Сообщения: 550
Город: Киев
Пол: Муж
Возраст: 33
Зарегистрирован:22.11.2008
Цитата:
Осталось связаться с Арчи Куном и выяснить,как у него всё работает с "камповскими" дуалами.


Не знаю как там насчет связаться, но описание его велосипедов можно посмотреть здесь:
http://birota.ru/forum/viewtopic.php?f=23&t=3592

Немного размышлений на тему переключения 8-ск. планетарок.

1. если принять во внимание прецедент (см. ссылку) - человек сделал простой переходник, увеличивающий ход троса, и переключает планетарку без проблем, то значит у восьмерки все передачи включаются одним и тем же шагом переключателя.

2. 8-риковая Кассета имеет одно и то же расстояние между звездами - значит и шаг переключения в манетке должен быть постоянным. (замерил на своем 9-рике - таки одинаковый на всех передачах)

Вывод : если на планетарке шаг переключения постоянный, и на манетке постоянный -значит планетарку можно переключать абсолютно любой манеткой (sram/shimano/campa - не имеет значения; 8\9\10 - не имеет значения) - просто нужно будет смастерить переходник для уравнивания передаточного отношения (см. самую первую фотку топика).


Насчет трешки - можно вообще не беспокоиться - переключается всем, чем хочешь.
Свою переключаю шоссейгым триплом под 9 трансмиссию, хотя родная шла МТБ под 8.
Не смотря на явную измереную разницу в ходе троса между первой и второй - переключает бе проблем.
Также встречал упоминание, что человек переключает шимановскую трешку Срамовской Х5. :-P

_________________
Пусть ваш холодильник всегда будет полон!



Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 09.01.2010 14:01
Аватара пользователя

Сообщения: 249
Город: Мурманск
Пол: Муж
Возраст: 47
Зарегистрирован:17.09.2009
В тему Арчи Куна отписал,задал ему вопрос-будем ждать ответ.
Вообще-то надо изготовить такой редуктор мне самому,да и разрубить этот гордиев узел практическими результатами :) .


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 11.01.2010 11:48
Аватара пользователя

Сообщения: 24
Пол: Не указан
Зарегистрирован:01.12.2009
Отписал в теме на Веломании.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 15.01.2010 13:38
Аватара пользователя

Сообщения: 249
Город: Мурманск
Пол: Муж
Возраст: 47
Зарегистрирован:17.09.2009
Спросил разрешения процитировать,но ответа не получил.Но всёже вставлю его ответ в сообщение:
Цитата:
У камповских дуалов, как и у любых переключателей, шаг тросика на разных передачах ОБЯЗАН быть одинаковым. Однако на практике это далеко не всегда так. Связано это, вероятно, с люфтами и трением как в переключателях, так и тросах.
Расчет передаточного соотношения сам по себе очень простой. Сначала берем родной рефошифтер от планетарки и штангелем замеряем, насколько перемещается трос при изменении передачи с 1 на 8 и обратно (поделив на 7, получим шаг троса). Делаем это несколько раз и результат усредняем. Затем берем камповские дуалы и замеряем их полный диапазон. Шаг троса получаем поделив эту величину на число передач минус 1, т.е. 7 для 8-скоростных дуалов и 9 для 10-скоростных. На память я могу ошибиться, но по порядку величины для 8 скоростных дуалов передаточное соотношение ~1.3, а для 10-скоростных ~1.7.
Мой шоссейник прошел ~9500 км с 8-скоростными велоче и планетаркой, проблем никаких. Однако конструктивно мой редуктор оказался довольно громоздким и трос я сделал из двух частей, поэтому при обрыве троса каждый раз приходилось долго настраивать положение редуктора (обрыв происходил в самом дуале и к планетарке и редуктору никакого отношения не имел).
Я собирался поставить аналогичный редуктор и на туринг. К сожалению, 8-скоростных велоче давно не делают и пришлось купить 10-скоростные. Их беда в том, что шаг троса в них значительно меньше, чем в 8-скоростных, поэтому соотношение редукции больше. В связи с этим увеличиваются погрешности при переключении передач. При тщательном изучении хода троса на разных передачах выяснилось, что на крайних передачах он больше, чем в середине, причем довольно значительно. При переключении вверх и вниз возникает систематический сдвиг на средних передачах, видимо из-за каких-то люфтов. Все это сопровождается значительными флуктуациями. Эксперимент с дуалами я проводил, установив их на руль и прикрепил к концу троса груз, перекинув его через ролик. Замеры делал "до посинения" - результаты продолжали скакать.
Наконец я выбрал соотношение для редуктора и изготовил его. На сей раз это была облегченная конструкция по аналогии с тем адаптером, который приведен в вашей теме. Крепился он непосредственно на кронштейне переключения планетарки и не требовал разрезания троса.
Вторая проблема, связанная с большим редукционным соотношением, заключается в том, что либо маленький ролик нужно делать очень маленьким, либо большой получается слишком крупногабаритным. Слишком маленький ролик плох тем, что трос будет сильно изгибаться и пострадает четкость переключения.
Поэтому было сделано два варианта макета редуктора из пластика и оба опробованы на тросике с грузом. Остановился я на меньшем, где маленький ролик был 18-19 мм диаметром. Вроде это должно быть допустимо, учитывая, что в дуалах ролик именно такой. Экспериментальным методом редуктор был подкорректирован, чтобы общих ход троса на 7 передач составил 38.5 мм (опять я боюсь ошибиться в точном значении).
После этого был изготовлен действующий редуктор в металле и установлен на планетарку. Теперь можно было проверить, как происходит собственно переключение. То, что трос перемещается не с постоянным шагом, не должно слишком смущать, т.к. в планетарке просто обязан быть некий допуск на неточность позиционирования.
К сожалению, при переключении возник какой-то "накопительный эффект": если на 1-ой передаче все ОК, то переключиться на 8-ю немного не хватает натяжения. Нужно было чуть увеличить величину редукции, но на этом этапе вся моя деятельность с планетаркой и дуалами остановилась. В настоящий момент на туринге установлено синглспидовское колесо с ножным тормозом, а в перспективе будет с глухой передачей. Шоссейник пока не трогал, но его ожидает та же участь.
Общие рекомендации по редуктору: лучше всего найти 8-скоростные дуалы, чтобы величина редукции была минимальной (редуктор ведь повышающий!). На 10-скоростных я так и не довел его до рабочего состояния. Хотя и не исключаю, что это возможно.

Вот ссылка на его тему : http://forum.velomania.ru/showthread.php?t=51470
P.S. Велы Арчи Куна эволюционируют до фикса :)


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 17.01.2010 02:13
Аватара пользователя

Сообщения: 4254
Город: Киев, неКиев
Пол: Муж
Возраст: 38
Зарегистрирован:29.08.2009
Меня не покидает ощущение того, что нужно задаться вопросом "Зачем?!". Сильно сомневаюсь, что ДУАЛЫ купить для планетарки выгодней чем родной, производителем предназначенный переключатель. Да еще и редуктор делать.....

Как-то не особо задумывался над вопросом "Какие манетки..", но после прочтения этой темы мог бы ответить "Правильные". Т.е. родные.

ИМХО, конечно. Понимаю, что зима и нужно ж людям как-то развлекаться)

_________________
Thank you for your cooperation. Good night. © RoboCop


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 18.01.2010 20:00
Аватара пользователя

Сообщения: 550
Город: Киев
Пол: Муж
Возраст: 33
Зарегистрирован:22.11.2008
Цитата:
"Зачем?!". сомневаюсь, что ДУАЛЫ купить для планетарки выгодней чем родной переключатель. Да еще и редуктор делать..


Да дело не в "выгодней".

Просто у Арчи Куна дорожный велосипед. Типа "Турист" и шоссейник.

Ведь никто не будет спорить, что на "барана" удобно поставить дуалы, или хотя бы просто шоссейные торм. ручки - им там сааамое место.
Соответственно, и переключаться приходиться ими же.

А Кампу Арчи Кун выбрал просто потому, что в руку удобно ложится.
Думаю, что с Шиманой всё бы срослось нормально.

Цитата:
но после прочтения этой темы мог бы ответить "Правильные". Т.е. родные.


Увы, родные обычно идут под прямой руль. (Хотя насадить ревошифтер барану на правый рог можно!)

Сам мучаюсь - не знаю куда бы продать манетку на трешку под левую руку

_________________
