ХВЗ Чемпион 60г. Вологодский ящер

БолшиеКолёса · **Добавлено:** 19.03.2016 21:08

https://www.youtube.com/watch?v=bfgupl8dwfg

hs_sh · **Добавлено:** 19.03.2016 21:28

улыбнуло. Какраз в тему. Цепь то к велосипеду я нашел в Челябинске )))
В итоге с цепью из Челябинска тоже не сложилось.
Будем искать.

hs_sh · **Добавлено:** 21.03.2016 23:03

Сегодня получил банделольку, а в ней классный ништяк: рамка переднего переключателя В-551 в ИДЕАЛЬНОМ состоянии. Рамка тут же была инсталирована на положенное ей место и приняла участее в непрофессиональной фотосесси:

Вложение:

20160321_192047.jpg [ 273.31 КБ | Просмотров: 1742 ]

Вложение:

20160321_192244.jpg [ 132.63 КБ | Просмотров: 1742 ]

Вложение:

20160321_192312.jpg [ 136.31 КБ | Просмотров: 1742 ]

Вложение:

20160321_192605.jpg [ 105.82 КБ | Просмотров: 1742 ]

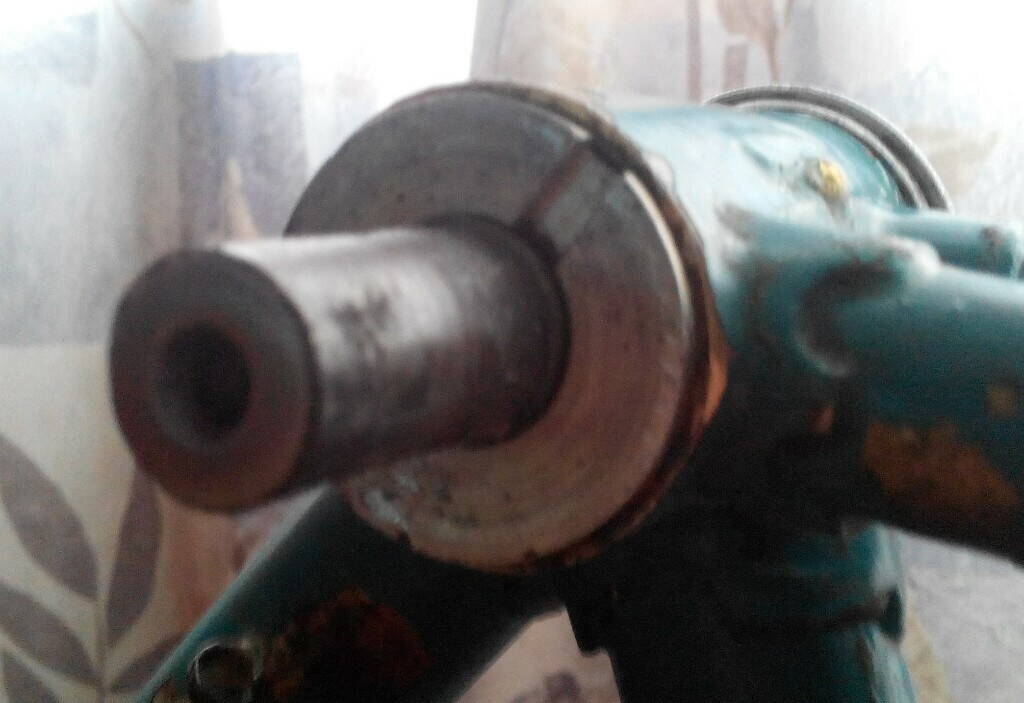

Также сегодня был собран кореточный узел. За чашки, контрагайку и шарики (12х2шт) отдельное спасибо Сергею (он же HENK75). Все было отмыто, чашки отполированы.
Первоначально насыпал в чашки по 12 шариков и конечно же по одному вытащил (чтоб было по 11шт.). Собрал. Что-то не понравилось.
Добавил по одному шарику (получилось по 12 шт). Собрал. Стало лучше (люфта, клинанет). На этом день и закончился. Завтра снова попробую собрать каретку 12-1 шариков.

Вложение:

Комментарий к файлу: 12 шариков в чашке

20160321_150922.jpg [ 213.06 КБ | Просмотров: 1742 ]

Собственно сама каретка в сборе:

Вложение:

2016032_160020.jpg [ 132.71 КБ | Просмотров: 1742 ]

Вложение:

20160321_160301.jpg [ 148.31 КБ | Просмотров: 1742 ]

kisa · **Добавлено:** 21.03.2016 23:23

Разные комбинации валов и чашек (а они немного различаются по годам) требуют разного количества шариков. 11-12 обычно.
Та комбинация, которой нужно 11, вообще 12 не вмещает. Так что сорее всего, пусть будет 12.
Если между шариками есть небольшой зазор (проверяется, по-хорошему, без смазки и в чашку с шариками вставляется вал, прокручивается - тогда всё видно) этого и достаточно. Хоть 1 мм. Если один шарик вынуть - это уже нехорошо в этом случае.

hs_sh · **Добавлено:** 21.03.2016 23:29

Киса, при сборке рулевой я с Вами вопрос по шарам обсудил. И сегодня посли примерки 11 шт в чашке, без колебаний засунул еще один. А вот таперь лежу в кровате и сомнения одолевают. В общем для успокоения завтра поробую еще разок 11 шаров.
К стати, сейчас читаю Ваш опус по тормозам. Затянуло.

HENK75 · **Добавлено:** 22.03.2016 00:51

Есть один нюанс с рамкой переднего переключателя "коробочки", существует два типа ранний и поздний, отличаются расстоянием между щёчками рамки. У раннего расстояние небольшое, кстати похоже, что у Вас ранний вариант, а у позднего это расстояние заметно больше, так вот ранний вариант явно не удачный, получаеться, что родная многоскоростная цепь производства СССР почти неизбежно трёт по рамке, избавиться от этого практически не возможно, регулировки не помогают. Я столкнувшись с этим переделал рамку, заменив втулку на которой вальцовкой крепиться рамка, сделав её более широкой и заменил вторую втулочку (через которую стягивается концы рамки) более длинной.

avega21 · **Добавлено:** 22.03.2016 16:29

И какой в итоге стала ширина? Спрашиваю не ради любопытства... Если не найду рамку - буду пробовать делать ее сам. Кстати она из нержавейки или просто отхромированная?

HENK75 · **Добавлено:** 22.03.2016 16:40

Рамка хромированная, расстояние между щечками рамки померю вечером.

hs_sh · **Добавлено:** 22.03.2016 17:34

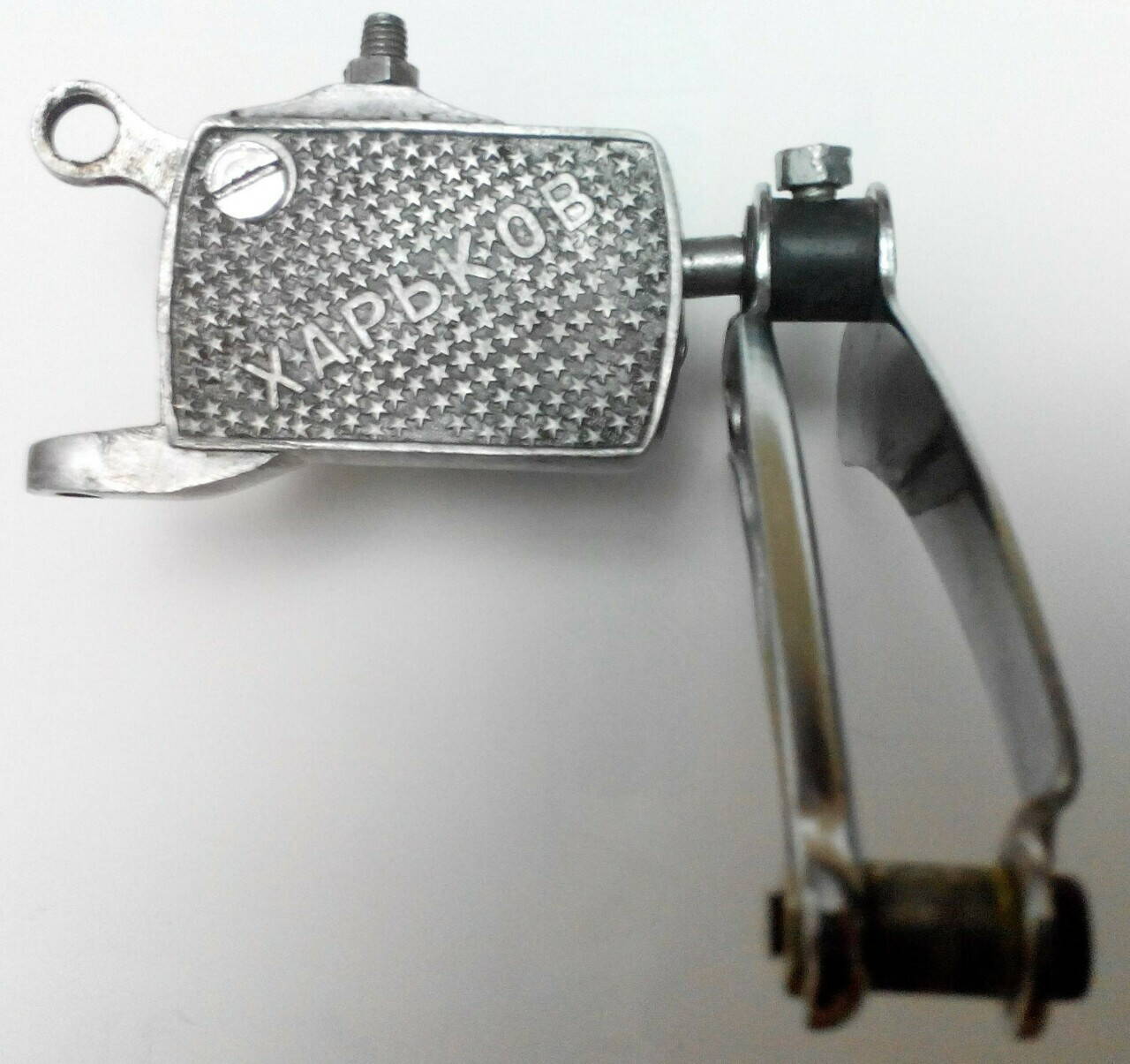

Вот сделал сравнение двух вариантов рамки переднего переключателя.
Левое фото взято по ссылкн от "Бегущпя Черепаха", правое - моё.
Видно, что на левом ролик соединяющий обе части рамок заметно уже, чем ролик на правом фото. Возможно моя рамка нормальной толщины.

Вложение:

1458655193034.jpg [ 344.65 КБ | Просмотров: 1667 ]

И еще. Во второму фото толщина корпуса левой втулки (в сравнении с отверстием под фиксирующий болт) условно равна 1/2+1+1/2, а на правом фото она шире: 1+1+1.

Вложение:

1458657577262.jpg [ 298.8 КБ | Просмотров: 1657 ]

Прийду домой тоже померяю и сравню толщину рамки Чемпа и от позднего переклюка. Потом отришусь.

mk011 · **Добавлено:** 22.03.2016 18:03

HENK75, было бы крайне желателен эскиз рамки с более-менее точными размерами. Переключатель такой тоже есть, а рамки - первое, что погибало.

hs_sh · **Добавлено:** 22.03.2016 18:07

mk011 писал(а):

HENK75, было бы крайне желателен эскиз рамки с более-менее точными размерами. Переключатель такой тоже есть, а рамки - первое, что погибало.

Попытаюсь сделать эскиз. Но беда в том, что с измерительнвми приборами у меня туго. Только рулетка и школьная линейка. Все добро осталось в гараже в другой стране.

hs_sh · **Добавлено:** 22.03.2016 19:00

Вот сопоставил две имеющиеся рамки:
Чемпиона и позднюю ХВЗ
Толщина рамки В-551 от 10мм (у большой втулки) до 11..12мм (у узкого края)
Рамка поздняя от 12мм до 13мм, но она очень сильно гнута и пилена (замер не достоверный)

Вложение:

20160322_185240.jpg [ 109.02 КБ | Просмотров: 1661 ]

hs_sh · **Добавлено:** 22.03.2016 21:45

mk011 писал(а):

HENK75, было бы крайне желателен эскиз рамки с более-менее точными размерами. Переключатель такой тоже есть, а рамки - первое, что погибало.

вот, попытался изобразить эскиз рамки.
рисовал на листике в клетку, так что с проблем с размерами при переводе в чертеж быть не должно.
Оси в районе широкой части - это оси отверстия (под штырь) во втулке.

Aleksei Dmytren · **Добавлено:** 22.03.2016 21:47

Цитата:

рисовал на листике в клетку

дайте размер десяти клеток. все тетради разные.

hs_sh · **Добавлено:** 22.03.2016 21:55

Aleksei Dmytren писал(а):

Цитата:

рисовал на листике в клетку

дайте размер десяти клеток. все тетради разные.

линейки тоже разные.
замеры выполнены тремя примитивными измерительными инструментами (2 школьные линейки + китайская рулетка)
длина 10 клеток 50,3мм, 50,4мм, 50,4мм.
среднее арифметическое 50,367мм.
