Ночное освещение...

anatoly-alex · **Добавлено:** 07.02.2009 21:22

romanta -
Есть идея оптику+светодиод+радиатор+драйвер засунуть в корпус от дешевого китайского алюминиевого фонарика за 20 грн, вытащив оттуда все за исключением стекла -
Себе я примерно так и сделал, в корпус фонаря, он же - и радиатор, вставил сборку, выключатель и вывел кабель со стандартными разъемами. Дешево, сердито, и, пока не светит, внимания не привлекает. Для лучшей теплопередачи от диода к корпусу сделал медный стаканчик и к корпусу его притер, затем пропилил и разжал пружинкой - заодно и сидит туго. А батарея - от кроны - с полчаса хорошего света и с полчаса - тусклого. Сборка от 6 до 12 пальчиковых АА аккумуляторов - при хороших хватает на ночь... есть и батареи 12 вольт свинцовые, но тяжелы, заразы...

romanta · **Добавлено:** 09.02.2009 10:47

У меня стоит 6 вольт 2.8 ампер часа. плоская 97х35 мм места мало занимает.
под нее купил распред коробку которая герметично закрывается, туда разъем для зарядки вставил, и 3 выключателя 1фары, 2 фары, и ближнего света 2 фары.
Вот только корпус в режиме 5 Ватт все равно греется сильно, не смотря на термопасту, и притирку радиатора.

Вчера в центр города выезжали променад сделать под вечер, так такое очучение что у тебя фара от машины стоит

Ilja · **Добавлено:** 10.02.2009 09:29

romanta
покажи фото дивайса своего:) :digger:

romanta · **Добавлено:** 16.02.2009 16:43

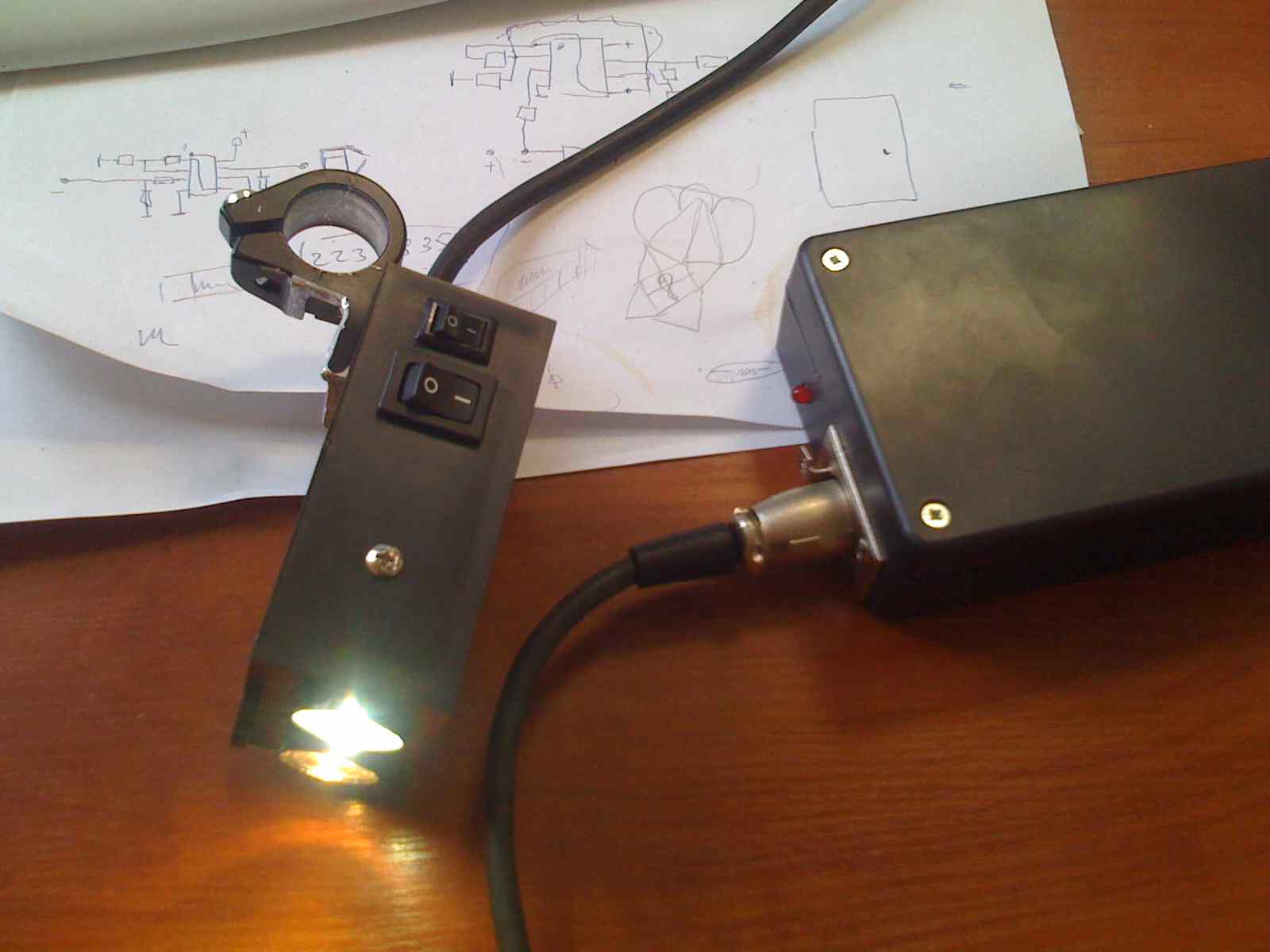

Вот фото моего девайса.

Еще только доделать зарядку автоматическую, вставить ее в блок с батареей.
Жрет при полном освещении 534 ма, при минимальном 130 ма.

Ilja · **Добавлено:** 18.02.2009 19:11

а где купить держатель хамут на руль и почем? кто знает :shock:

W^W · **Добавлено:** 18.02.2009 21:50

Я вот такой пристроил для "Химеры" http://beriled.biz/product_122.html

romanta · **Добавлено:** 19.02.2009 15:40

У меня хомут сделан из ручки от тормозов, дешевых китайких...
Отпилил лишнее, просверлил отверстия, ну и все...
Скопировал себе схему драйвера светодиода, и сделал копию печатной платы,
Теперь не надо выкидывать 71 гривну за такую мелочь в сборе.

Хочу поменять тепло белый светодиод на просто белый, а то плохо светит, и толку от него мало.. и мощный светодиод посадить на оптику в 8 градусов.

Ilja · **Добавлено:** 20.02.2009 01:12

romanta покажи схемку.какие параметры. скока по деталям выходит денег?
что за диод? может куплю у тебя его. какраз теплый нужен

Ilja · **Добавлено:** 20.02.2009 01:21

кстати кто хочет подешевли(5-10гр) 1-8диодов 3 или 5ватных питать светодиоды без драйвера 0т 6в ак свинцового http://www.cqham.ru/shuntreg.htm
правдо минус будит греться как печка и и потери 1/3.

Snick · **Добавлено:** 20.02.2009 08:24

Ilja писал(а):

кстати кто хочет подешевли(5-10гр) 1-8диодов 3 или 5ватных питать светодиоды без драйвера 0т 6в ак свинцового http://www.cqham.ru/shuntreg.htm
правдо минус будит греться как печка и и потери 1/3.

У кренок, вроде как, вилка между входом и выходом - 1.5В минимум.
Что остаётся на работу?

neal · **Добавлено:** 20.02.2009 14:33

1000

romanta · **Добавлено:** 20.02.2009 14:47

светодиод пока не продам. На данном этапе доделываю схему для двух светодиодов на одной плате, с индикатором разряда батареи.
Сам драйвер светодиода в Киеве на радиорынке на выходной ток 350 ма стоит 35 грн, светодиод на тепло белый свет я покупал за 25 грн, 350 ма 40-55 люмен, как по мне он слабо светит,
хочу поставить второй на 160 люмен, и подключить его так же через переключатель 80-160 люмен, то есть 350-750 ма.
В субботу буду делать тест на время полной разрядки аккумулятора.

Ilja · **Добавлено:** 20.02.2009 23:35

[/quote]
У кренок, вроде как, вилка между входом и выходом - 1.5В минимум.
Что остаётся на работу?[/quote]
6в-1.5в=4.5в
а для питания 5 ват диода нужно 4в макс. 0.5 еще в запаси

Ilja · **Добавлено:** 20.02.2009 23:39

romanta сори неувидил откуда вы. а то смотрю что то за цены страные. У нас цены поинтиресней
Батарей в цене подскачили 12в 7а\ч.-- с 110гр осенью. сейчас 180гр
формата Д 1.2в 5000ма ---70гр
диоды
3w 3.7в 0.7а 3200к,6000к-25гр китай
-50гр фирма
5w 4.1в 1а 6000к-78гр фирма
5w 6.7в 0.7а 6000к-85гр ???
10w 10в 0.8а 3200к-300гр ???
калариферы 12гр 10....45градусов
на 3 диода 50гр 30-60 градусов

А что за схемка разряда ак.??

Snick · **Добавлено:** 21.02.2009 10:14

Ilja писал(а):

калариферы 12гр 10....45градусов

Коллиматор
