Здравствуйте форумчане.
Мы небольшая команда из трех человек, на 67% состоящая из велосипедистов и на 33% из электро-скутериста :)

Давно в планах было собрать электровелосипед.
Блуждая по просторам сети, подыскивая идеи реализации пришли к выводу, что установка комплектующих на обычную вело раму дело не эстетичное.
Из существующих решений пространственных рам, приглянулась рама от американского производителя Phasor.

В итоге после длительных изучений была начерчена точная модель рамы.

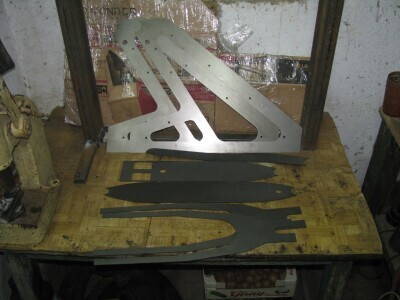

Заказана раскройка деталей рамы на ЧПУ станке лазерной резки:
Вложение:
1awtfkx.jpeg [ 172 КБ | Просмотров: 3242 ]

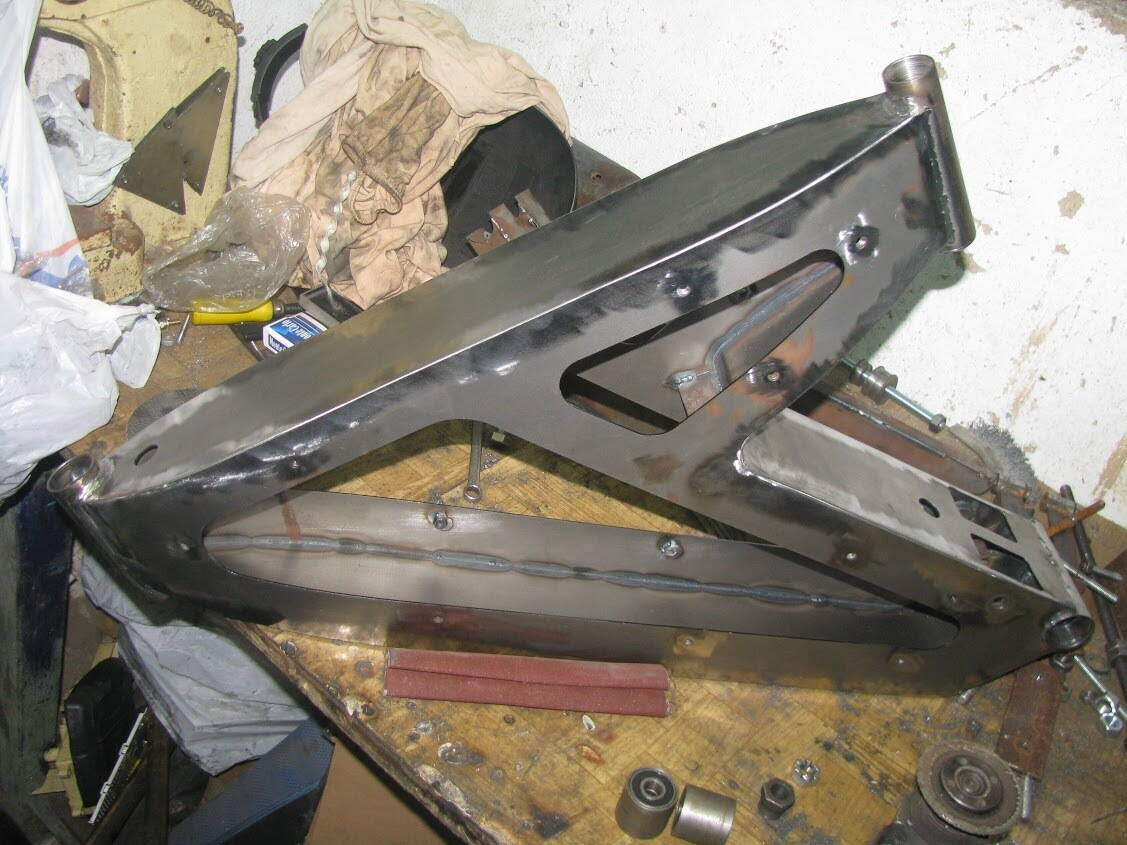

После сварки:
Вложение:
IMG_4428.JPG [ 190.33 КБ | Просмотров: 3242 ]


Первые испытания:
Вложение:
IMG_4500.JPG [ 412.43 КБ | Просмотров: 3242 ]

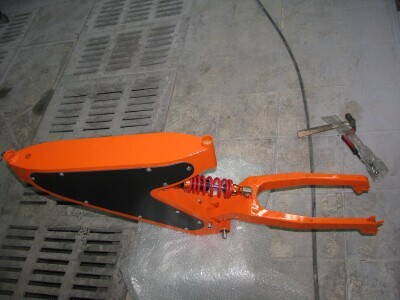

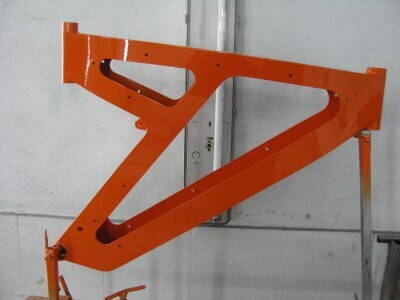

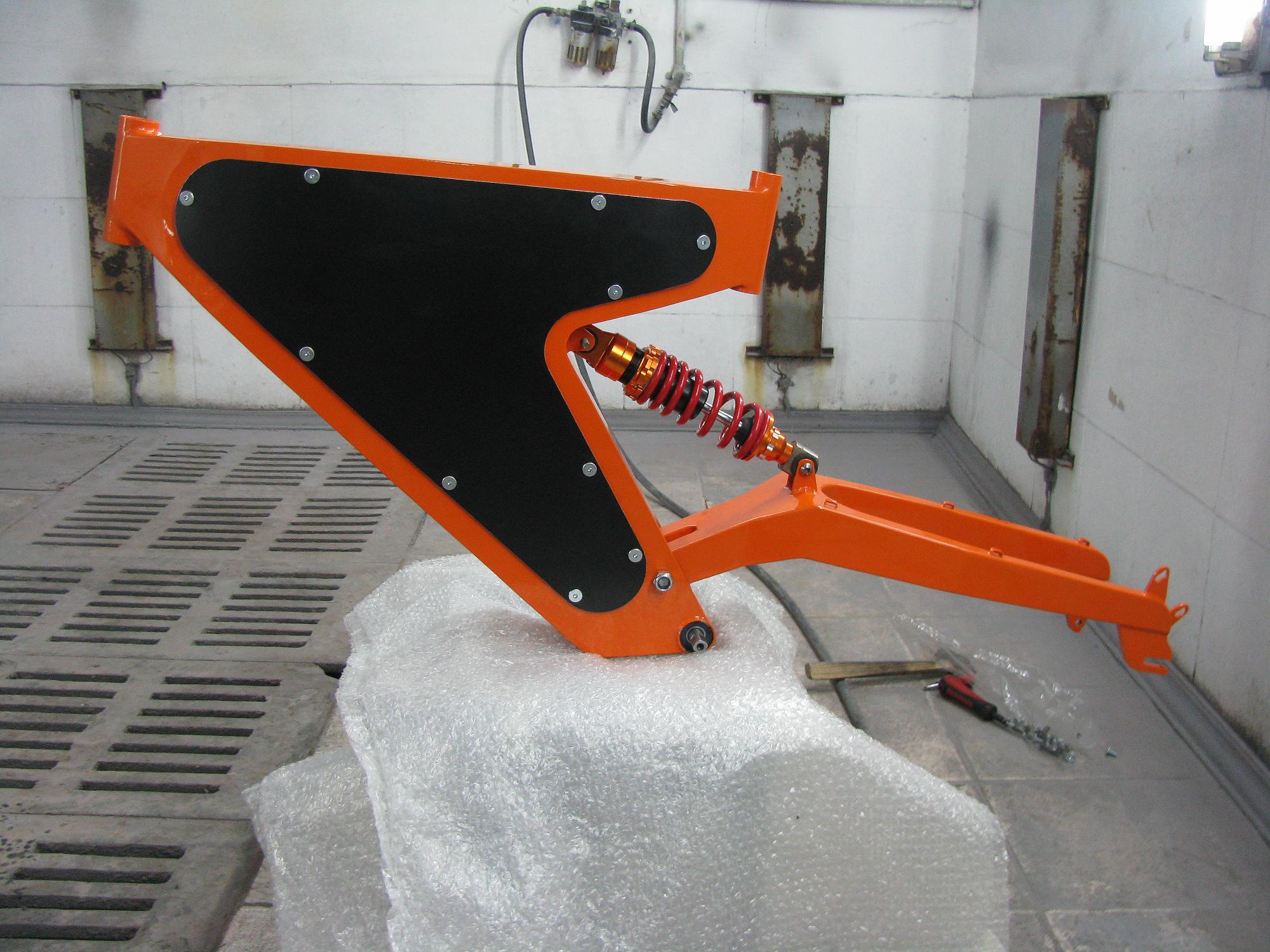

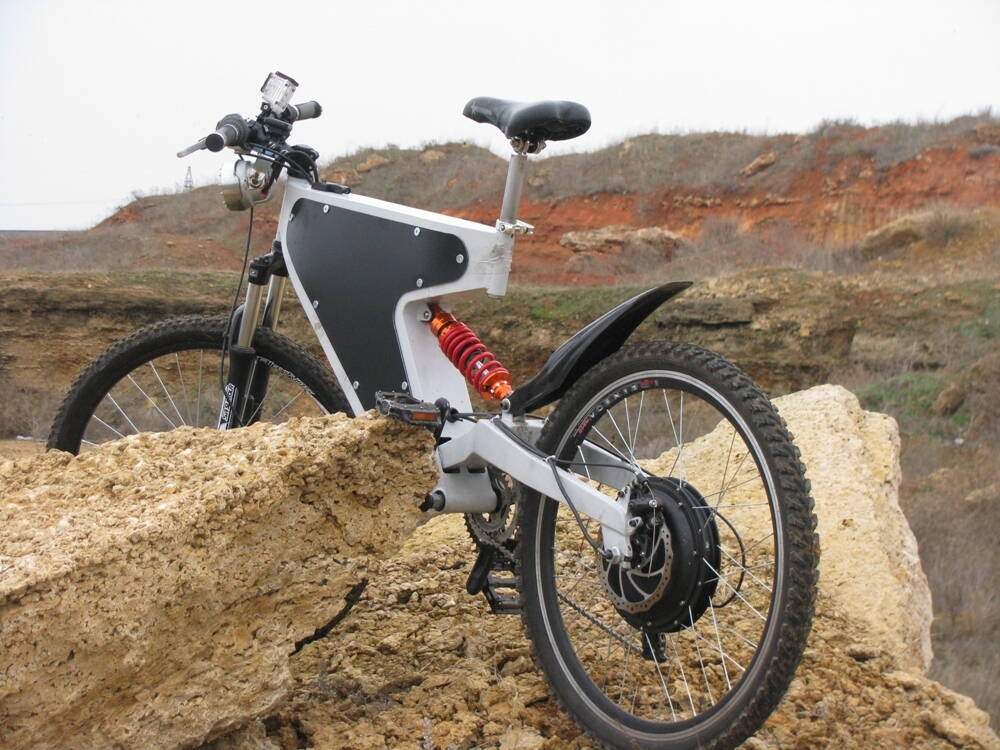

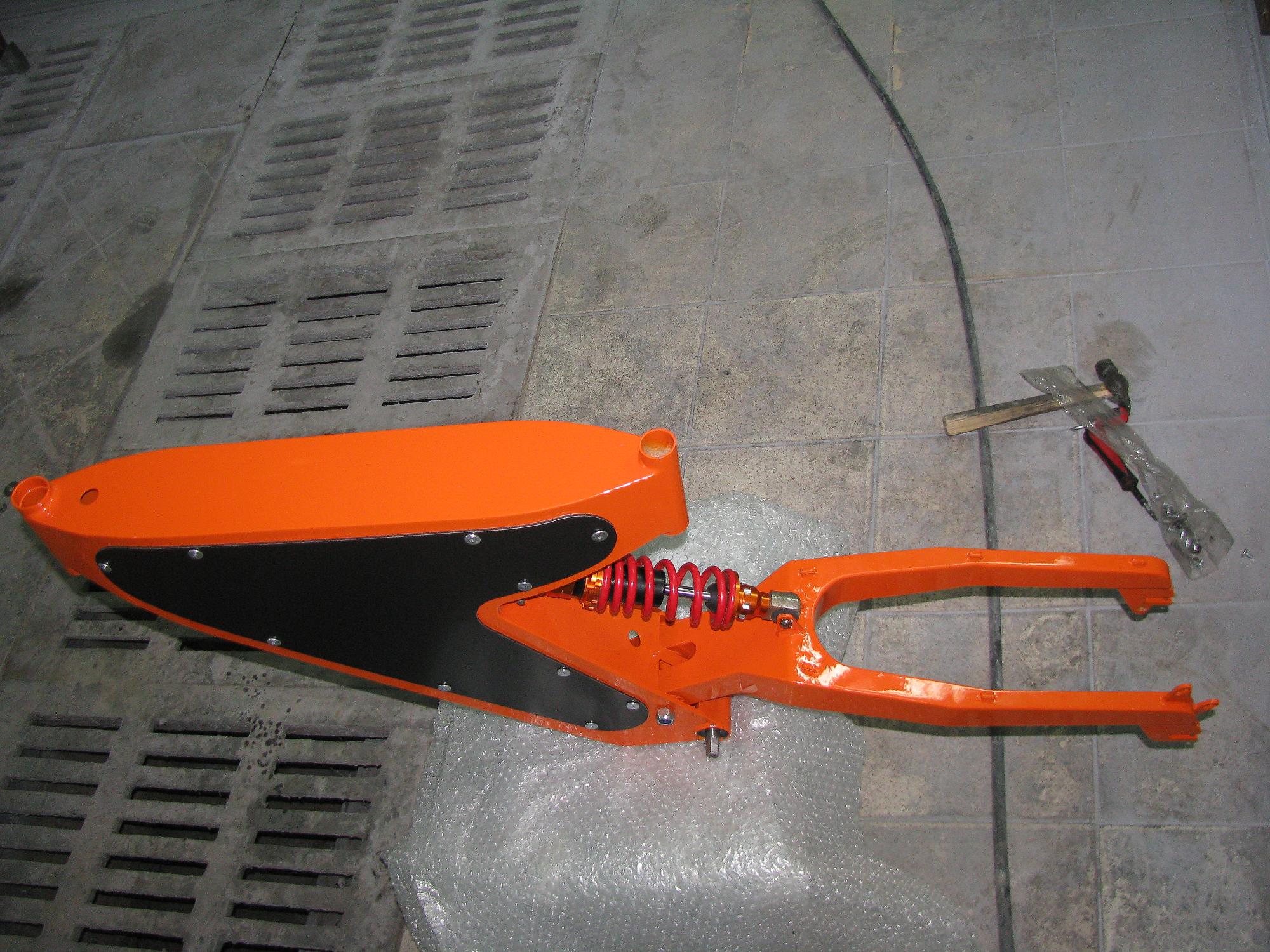

Покрасили:

Вложение:
199cuw4.jpeg [ 365.99 КБ | Просмотров: 3242 ]
Вложение:
15xy68f.jpeg [ 214.25 КБ | Просмотров: 3242 ]
Вложение:
10bwkzz.jpeg [ 293.22 КБ | Просмотров: 3242 ]
Вложение:
1mscmyq.jpeg [ 586.58 КБ | Просмотров: 3242 ]
Вложение:
1hxql6s.jpeg [ 456.01 КБ | Просмотров: 3242 ]



phpBB [video]


Некоторые характеристики:
Расстояние между дропаутами маятника 155мм.
Уши крепления расчитаны на установку суппорта под ротор 180мм. и 204мм.
Рулевой стакан под неинтегрированную рулевую колонку 1,1/8 дюйма, длина 120мм.
Подседельный штырь 27,2мм.
Кареточный вал - квадрат. Каретка на подшипниках входит в комплект поставки рамы.
Ширина полезного пространства 95мм.
Задний аммортизатор 190-270мм.
Вес рамы ~8,5кг.

Вот так вот :)
Как видите все получилось и поэтому останавливаться не будем. Хотите такую же - обращайтесь, сделаем!


Последний раз редактировалось linnard 02.02.2015 17:07, всего редактировалось 3 раз(а).

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 01.02.2015 23:38

Сообщения: 514
Город: Киев
Пол: Муж
Зарегистрирован:03.04.2012
вау круто

сделайте перья по короче плиз

_________________
покупаю любые титановые рамы и вилки, вареные переваренные, а так же запчасти. дорого за налич...


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 02.02.2015 01:12
Аватара пользователя

Сообщения: 556
Город: Киев
Пол: Муж
Зарегистрирован:11.02.2012
Цена какая будет? Сколько килограмм? Материал сталь?


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 02.02.2015 08:34

Сообщения: 440
Город: Мариуполь
Пол: Муж
Возраст: 33
Зарегистрирован:26.11.2014
Электровел-не мое, но исполненно прекрасно! Как с жесткостью и ходовыми качествами конструкции? Покажите более детально, как исполненно крепление подвески.

_________________
Ветер-лучший попутчик!


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 02.02.2015 10:42
Аватара пользователя

Сообщения: 630
Город: Запоріжжя
Пол: Муж
Возраст: 34
Зарегистрирован:08.11.2012
Выглядит отлично! А сколько же он весит?


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 02.02.2015 11:08
Аватара пользователя

Сообщения: 1551
Город: Полтава
Пол: Муж
Возраст: 33
Зарегистрирован:21.10.2007
Наконец-то не "колхоз", а что-то красивое. Абсолютно понятно, что переделка обычной рамы в электро, заведомый провал.
Когда будут фото рыженького в сборе?

_________________
Всё для сборки 29-ра viewtopic.php?f=44&t=48141


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 02.02.2015 12:18
Аватара пользователя

Сообщения: 15977
Изображения: 3
Город: Харьков
Пол: Муж
Возраст: 37
Зарегистрирован:30.09.2003
таки бы подробнее про проектирование и результат.

_________________


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 02.02.2015 16:26

Сообщения: 4
Город: Херсон
Пол: Муж
Возраст: 24
Зарегистрирован:01.02.2015
@noxin писал(а):
Цена какая будет? Сколько килограмм? Материал сталь?

Материал сталь, толщина 1.5мм.
Вес с маятником приблизительно 8кг.
Пока мы развиваемся просим немного, всего $400.
Работаем по предзаказу, с 50% предоплатой.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 02.02.2015 17:03

Сообщения: 4
Город: Херсон
Пол: Муж
Возраст: 24
Зарегистрирован:01.02.2015
Dios писал(а):
Электровел-не мое, но исполненно прекрасно! Как с жесткостью и ходовыми качествами конструкции? Покажите более детально, как исполненно крепление подвески.

Жесткость зависит от вилки, а также хорошего заднего амортизатора.
На данную раму рекомендуется ставить вилку с ходом более 180мм. Отлично подойдут двухкоронки.

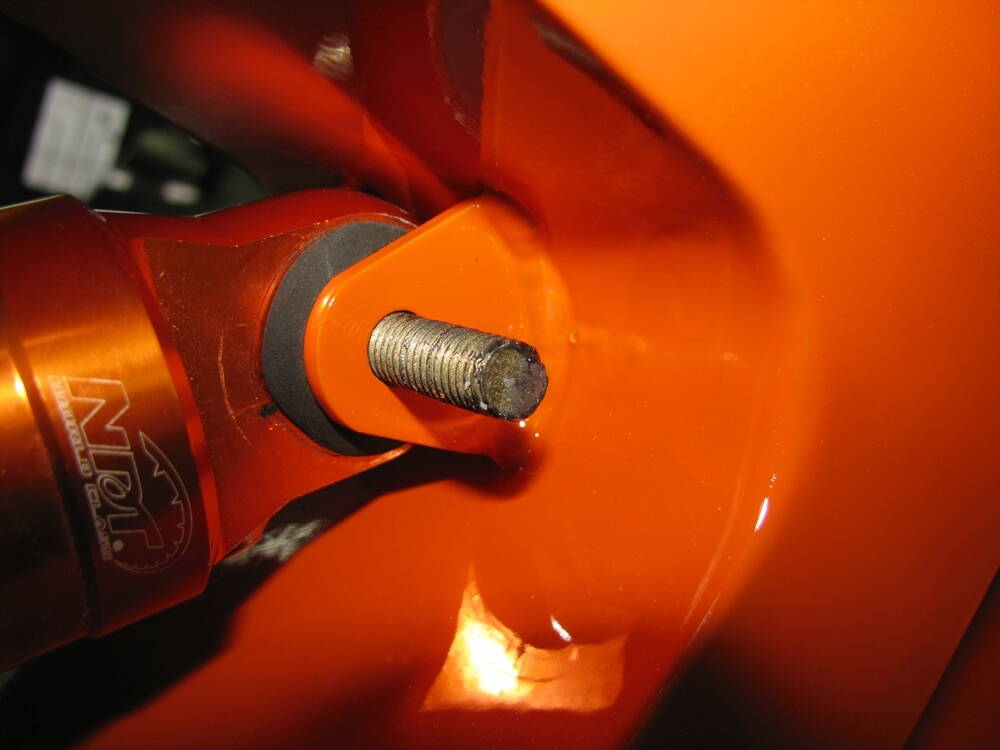

Красный амортизатор, что на фото, обычный масляный скутерный. Правда пришлось его немного допиливать :)
Тем не менее, успешно прошли тесты в карьере, все целое и невредимое (добавил видео в первый пост).

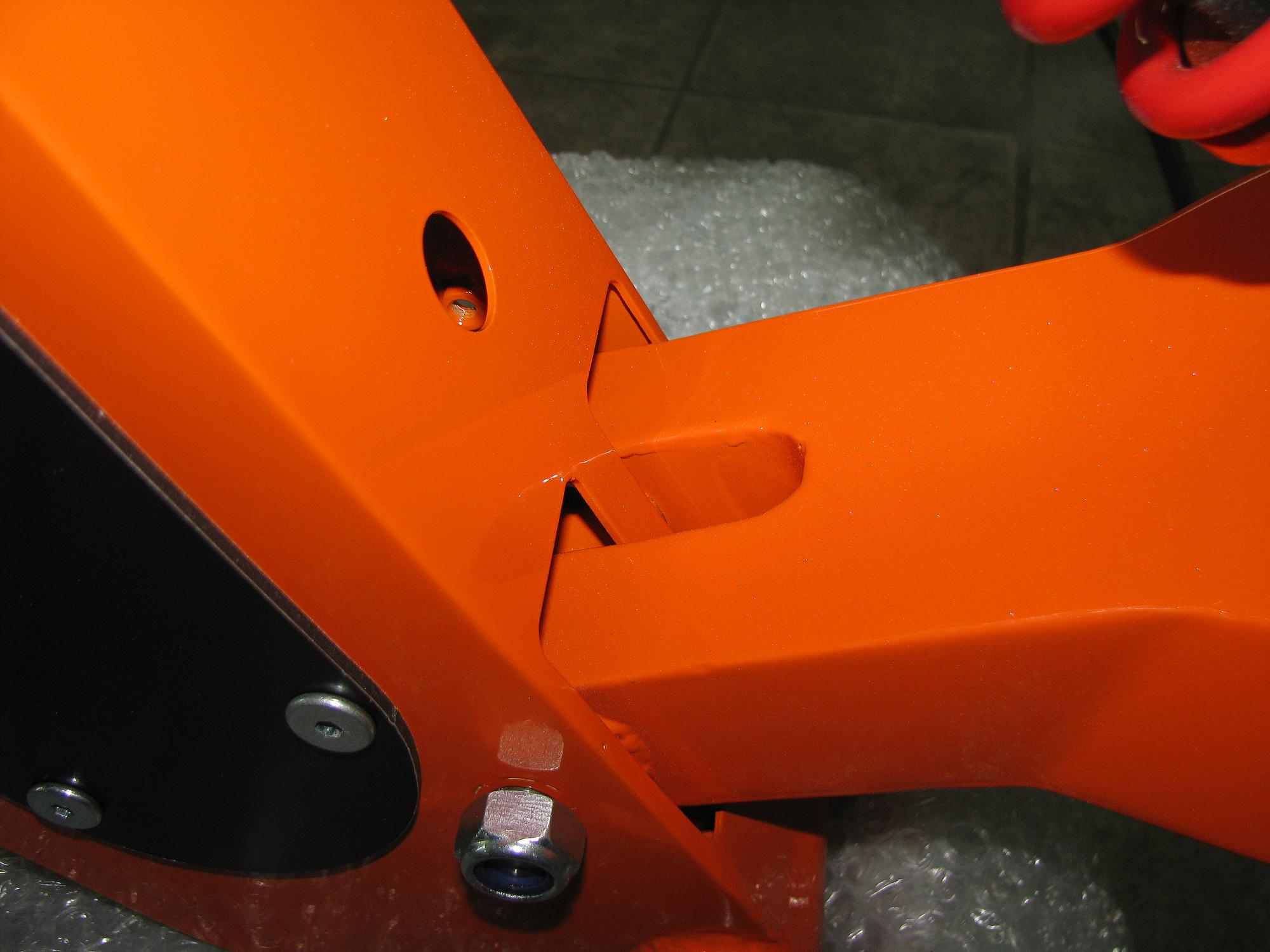

Уши на раме:
Вложение:
IMG_4691.JPG [ 210.79 КБ | Просмотров: 3125 ]

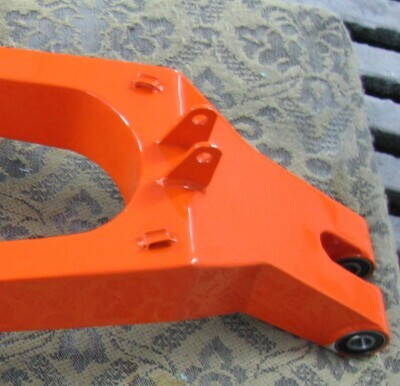

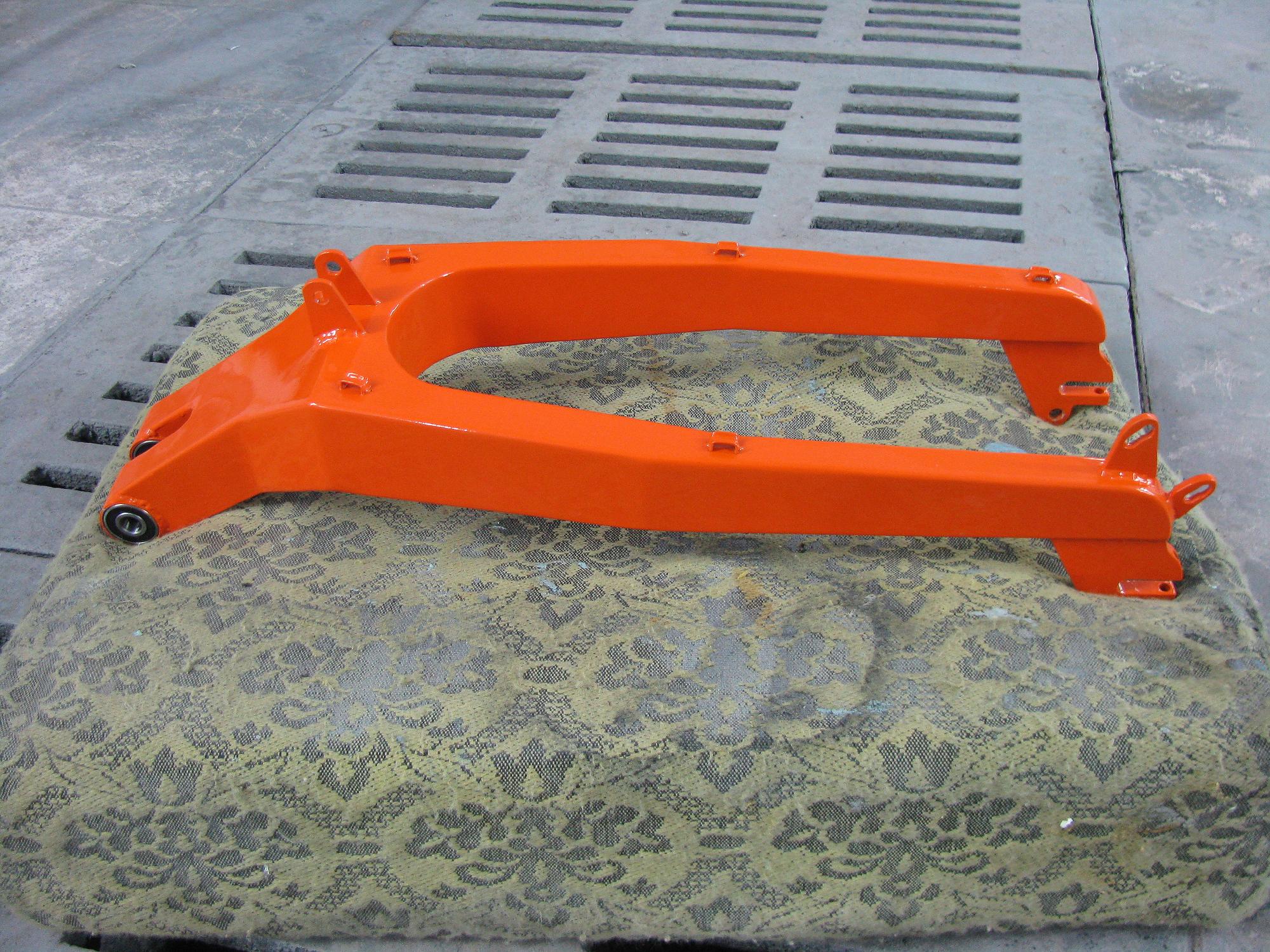

Уши на маятнике:
Вложение:
IMG_4673 - копия.JPG
IMG_4673 - копия.JPG [ 585.42 КБ | Просмотров: 3125 ]


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 02.02.2015 17:04

Сообщения: 4
Город: Херсон
Пол: Муж
Возраст: 24
Зарегистрирован:01.02.2015
nils_tisebe писал(а):
Наконец-то не "колхоз", а что-то красивое. Абсолютно понятно, что переделка обычной рамы в электро, заведомый провал.
Когда будут фото рыженького в сборе?

Рыженького в сборе не будет :) На днях поедет к своему первому покупателю.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 13.05.2015 19:44

Сообщения: 910
Город: Харків, Холодна Гора
Пол: Не указан
Возраст: 37
Зарегистрирован:02.10.2006
Ух ты!
А по простецки всё на раме от "Украины" собрал. Благо там треугольник большой, аккум в ящичке и контроллер поместились.

А вы расчёт прочности рамы делали или просто скопировали один в один?


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 13.05.2015 20:53

Сообщения: 563
Пол: Не указан
Зарегистрирован:19.05.2010
8 кг на раму - многовато. В итоге получается скорее скутер, чем велосипед. А огромная неподрессоренная масса сзади не позволяет сделать нормальную работу подвески. Аппараты на таких рамахначинаются с 40 кг. Короче, как для электроскутера - в самый раз. Для велосипеда можно было бы сделать вполовину легче, как минимум. Но не из стали.
Расчёт прочности для такой рамы не нужен, тем более, что она полностью скопирована с оригинала. Хотя марку стали, наверное, взяли попроще (у оригинала AISI 4130, а это предел текучести 435 МПа, примерный аналог - 20ХМ). Если б делать облегчённый вариант - тогда да.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 14.05.2015 23:51
Аватара пользователя

Сообщения: 730
Город: Taiyuan-Shanxi, China
Пол: Муж
Возраст: 35
Зарегистрирован:24.07.2012
Боже!
За труды и настойчивость - респект
Но электроашандвухподвес это за гранью добра и зла
Может пора на электротяге ДХ катать?

_________________
Дневник дизайнера, который приехал в Китай работать в детском саду


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 15.05.2015 10:41

Сообщения: 563
Пол: Не указан
Зарегистрирован:19.05.2010
Так это и есть DX аппарат. Однорычажная подвеска не тождественна ашану. Я выше дал ссылку на примеры аппаратов на этой раме - ашанами там и не пахнет.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 15.05.2015 14:39
Аватара пользователя

Сообщения: 4531
Изображения: 0
Город: Зеленодольск
Пол: Муж
Возраст: 47
Зарегистрирован:08.07.2014
linnard писал(а):
Уши на раме:
Вложение:


Уши на маятнике:
Вложение:
IMG_4673 - копия.JPG

Чисто зрительно - как минимум просится в два раза тольще железо для ушей взять, эти долго не проживут.
На маятнике вообще конструктивно не правильно сделано, в сторону согнёт при боковой нагрузке и ОЙ сказать не успеешь.
Опять же использовать контакт ушей с резьбовой частью оси... как-то неправильно, резьбу затрёт очень быстро.

_________________
Отправлено с моего стационарного компьютера используя мышь
Дороти
Проект "Зигфрид"
Про металлы и сплавы
Праздник, который всегда с собой - это не нычка с ганджубасом, а дурная голова, за которой ногам покоя нет


Вернуться к началу
