Подскажите пожалуйста, какая длина вала системы SHIMANO HollowTech II под шоссе?
Есть отличие в длине вала шоссе и МТБ систем.
На сколько я понял, в шоссейных рамах каретка в основном имеет ширину 68 мм. На МТБ 68 и 72мм.
Встал вопрос подбора системы на свой туринг с небольшим внешним расстоянием между шатунами (Q-фактор).
Из всех МТБ систем под HollowTech II этот размер составляет 170...180мм, для шоссе систем в описание значиться в пределах 150...160мм.

_________________
хожу, плыву, еду, ищу


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 24.12.2014 12:58
Аватара пользователя

Сообщения: 1171
Город: Львів
Пол: Не указан
Зарегистрирован:23.10.2009
На шосе так само 68-73 мм .В комплекті йдуть простановочні кільця . Щоб не бути голослівним , зайди на techno doc shimano .


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 24.12.2014 13:13
Аватара пользователя

Сообщения: 342
Изображения: 3
Город: Город ¯̿ ̿|̿ ̿ |̶ ̶ ̶ ̶| |̶͇̿ ̶͇̿ ͇̿ Харькоff
Пол: Муж
Возраст: 31
Зарегистрирован:14.11.2012
Шоссейная чашка Holloetech II и мтбшная отличаются друг от друга физическими размерами, шоссейная немного шире, чем мтб (BB-51(71) вроде правильно, как пример), при установке на шоссейный кареточный узел, шоссейных чашек, проставочные кольца не нужны, т.к. сам кареточный узел чуть шире, чем на мтб, вот поэтому и нужны проставочные кольца для мтбшного кареточного узла, для более точного подгона расстояния под мтбшный вал а так в принципе есть вероятность что сам вал что в первом, что во втором случае, имеют одинаковую длину вала.

_________________
LOOK 595 #Alpeco#

https://vk.com/club115800179

U N R Ξ Λ L . R Λ C E R



User.


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 25.12.2014 13:47
Аватара пользователя

Сообщения: 581
Изображения: 16
Город: Харьков
Пол: Муж
Возраст: 40
Зарегистрирован:22.01.2008
Шоссейные каретки 68 и 70мм, проставка в 2мм.
МТБ 68 73 и 83.

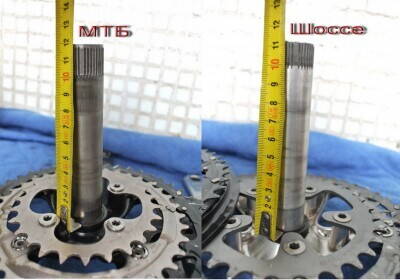

Имел возможность сравнить системы с интегрированным валом SHIMANO HollowTech II под МТБ и шоссе.

См. фото:


Вложения:
DSC_4939_.jpg [ 145.54 КБ | Просмотров: 753 ]
DSC_4944_.jpg [ 169.95 КБ | Просмотров: 753 ]


_________________
хожу, плыву, еду, ищу
Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 25.12.2014 14:10
Аватара пользователя

Сообщения: 342
Изображения: 3
Город: Город ¯̿ ̿|̿ ̿ |̶ ̶ ̶ ̶| |̶͇̿ ̶͇̿ ͇̿ Харькоff
Пол: Муж
Возраст: 31
Зарегистрирован:14.11.2012
Дмитрий Хребтов писал(а):
Шоссейные каретки 68 и 70мм, проставка в 2мм.
МТБ 68 73 и 83.

Имел возможность сравнить системы с интегрированным валом SHIMANO HollowTech II под МТБ и шоссе.

См. фото:



Ну так это вообще отлично, полезная тема получается,может у кого-то еще появится похожий вопрос, для полного завершения теперь нужно взять и сравнить шоссе и мтб чашки, сделать замеры, чтоб не быть как выше сказал товарищ - голословным и тогда сразу все станет на свои места и вопрос будет исчерпан.

_________________
LOOK 595 #Alpeco#

https://vk.com/club115800179

U N R Ξ Λ L . R Λ C E R



User.


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 25.12.2014 16:50
Аватара пользователя

Сообщения: 581
Изображения: 16
Город: Харьков
Пол: Муж
Возраст: 40
Зарегистрирован:22.01.2008
Чашки должны быть одинаковыми, отличие скорее в пластиковой проставке.
Каретки под шоссе у меня нет...

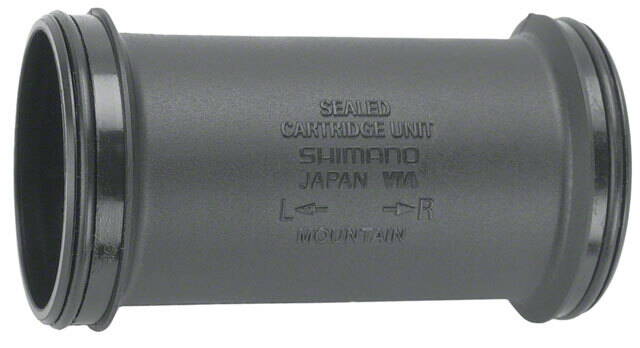

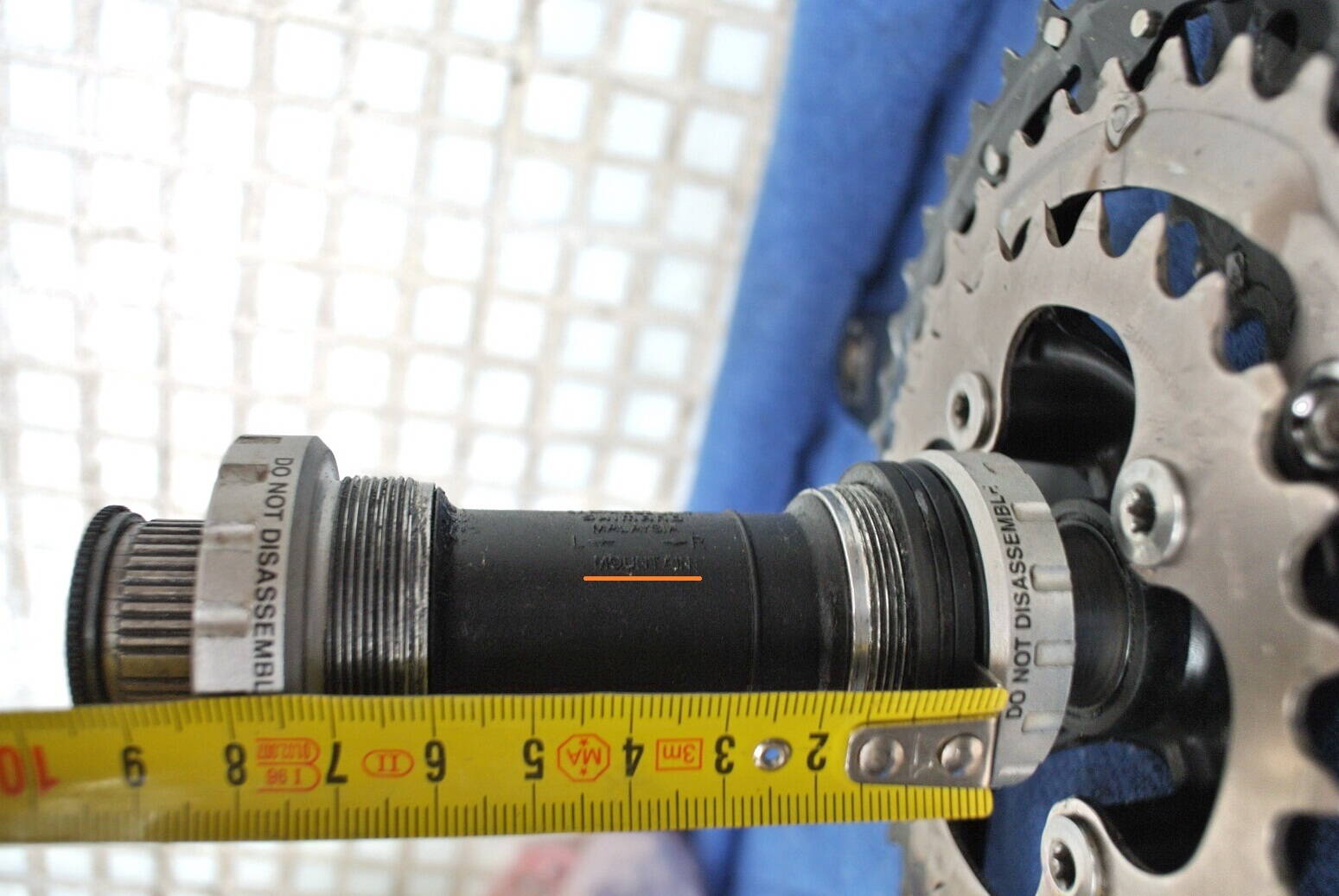

На каретке под МТБ нанесён маркер:

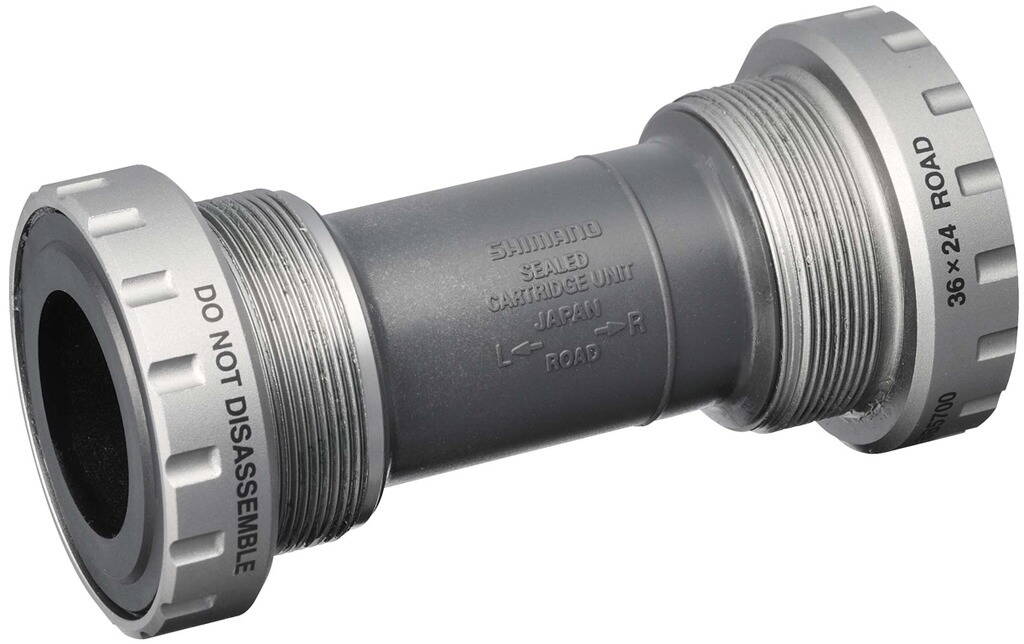

Откапал в инете фото, вот бы их ещё образмерить:
http://gear11.blogspot.in/2010/11/shima ... b5700.html


Вложения:
DSC_4943_.jpg [ 347.16 КБ | Просмотров: 735 ]
CR1367B.jpg [ 29.73 КБ | Просмотров: 694 ]
shimano-sm-bb5700-gear11-japan.jpg [ 116 КБ | Просмотров: 694 ]


_________________
хожу, плыву, еду, ищу


Последний раз редактировалось Дмитрий Хребтов 27.12.2014 13:49, всего редактировалось 1 раз.
Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 25.12.2014 22:24
Аватара пользователя

Сообщения: 1171
Город: Львів
Пол: Не указан
Зарегистрирован:23.10.2009
В мтб чашок в залежності від рівня є різні конструкції пильників на підшипниках .В якійсь моделі шатун прикриває собою підшипник від бруду .Деталей зараз не згадаю . Треба мати це на увазі . А так я ставив їх на шосе , 7 тис відкатав (одна бв інша - заміна підшипника ) .


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 06.02.2015 15:28
Аватара пользователя

Сообщения: 58
Изображения: 1
Город: Харьков
Пол: Муж
Возраст: 52
Зарегистрирован:23.07.2013
romm писал(а):
(одна бв інша - заміна підшипника ) .


Незрозумiло, що ви мали на увазi ?

I можна бiльше iнформацii, на який само шосейник, як чейнлан розраховували?
Як взагалi враження, в порівнянні iз звичайною кареткою ?

_________________
Старт Шоссе, 86г


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 06.02.2015 17:07
Аватара пользователя

Сообщения: 1171
Город: Львів
Пол: Не указан
Зарегистрирован:23.10.2009
Одна чашка бувша у вжитку , інша замінений підшипник . Рідний шириною 6 мм , поставив 7 мм , трошки доробив . Сучасні шосери мають чейн лайн 42.5-43.5 мм . На вузьку каретку при потребі ставлять кільце .Q-фактор залежить від шатунів .


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 19.03.2015 10:41
Аватара пользователя

Сообщения: 58
Изображения: 1
Город: Харьков
Пол: Муж
Возраст: 52
Зарегистрирован:23.07.2013
Вот чертеж шоссе системы Campagnolo, может пригодится


толщина шатуна 12 мм, подшипника 8 мм

_________________
Старт Шоссе, 86г


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 19.03.2015 15:16
Аватара пользователя

Сообщения: 581
Изображения: 16
Город: Харьков
Пол: Муж
Возраст: 40
Зарегистрирован:22.01.2008
На шоссейнике поменял себе систему как раз на Campagnolo Record.

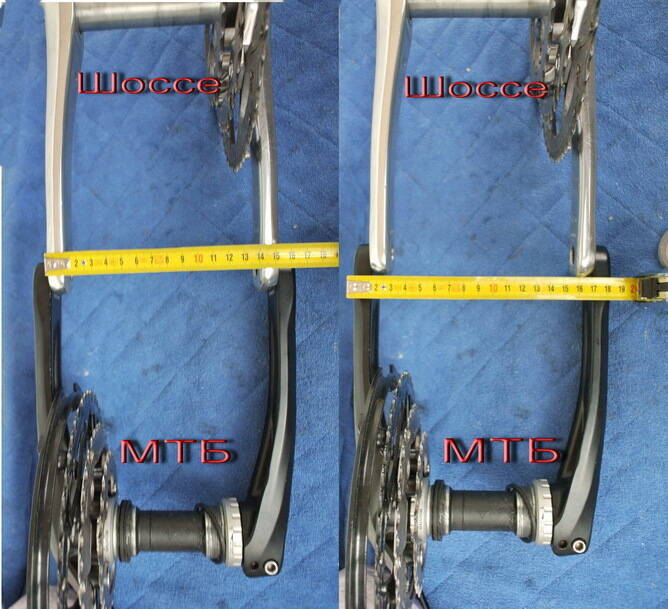

На гибриде сменил МТБ систему Shimano HollowTech II на шоссейную Shimano Ultegra (см. фото сравнения Q-фактор).
