Руль для надувной байдарки

Часто повторяется вопрос о руле для надувной байдарки и для новых шкур каркасников.
Для тех кому без руля грустно, предлагаю несложный в изготовлении вариант, подходит к любой байдарке. Съёмный.
Фотографий внятных не нашлось, пришлось нарисовать. Конструкция элементарная, надеюсь понятна без деталировки.
На байдарку наклеиваются только элементы крепления

а что, без внешнего каркаса никак?

_________________
Продам парусный катамаран Hobie 14 б\у.

Я руль привязываю. Для этого на оболочке приклеены петельки: одна посередине на деке, две в районе привального бруса и две в районе стрингеров все примерно в 15 см от кормы. сам рулевой механизм напоминает тайменевский, та его часть, что крепится к шкуре выполнена из листового дюраля соответствующим образом выкроена и согнута.

Без внешнего каркаса, - это решение от Нерис, а его обсуждать нет желания вааще, ибо... Как на меня, то предложенное каркасное решение "красивое". Как в плане безопасности для корпуса судна, так и жизнеспособности узла.

ЗЫ. И вряд-ли тяжелее штатного тайменевского

15.01.2011. Прочитал и понял, что написал не то, что хотел сказать. Подредактировал пост

Для катабайды, лодки, в большей степени подходящей для рыбаков и охотников, при движении по траве, плавнички (скеги) могут мешать. Заменить их уместнее откидным пером (съёмным).

Ну здесь совсем как-то хлипко. разогнет. а на байдах руль действительно нужен, не столько руль сколько нечто типа фальшкиля. телепает ее здорово, конечно, народ вешается:)

я, кстати, транец по такому- же принципу прилепил на байду.

http://cs11168.vkontakte.ru/u48101744/1 ... 885bad.jpg
Слепил из того что было

А если прямо сюда прицепить картинку покрупнее, может кто-то опытом бы воспользовался...
Не у всех может быть в наличие руль от "Щуки" (говорят в Киеве водится).

_________________
Главный "Романтик", Олег Хамидулин.
http://romantik.net.ua
http://romantik.partnery.in.ua

а заказать такой можно?

Олег, я тоже заказал бы доработку надувастика и левый плавник.

_________________
Кашу мясом не испортишь.
http://komprachikos.inf.ua

Руль я сделать не могу, только его крепление, по вашему "железу".

_________________
Главный "Романтик", Олег Хамидулин.
http://romantik.net.ua
http://romantik.partnery.in.ua

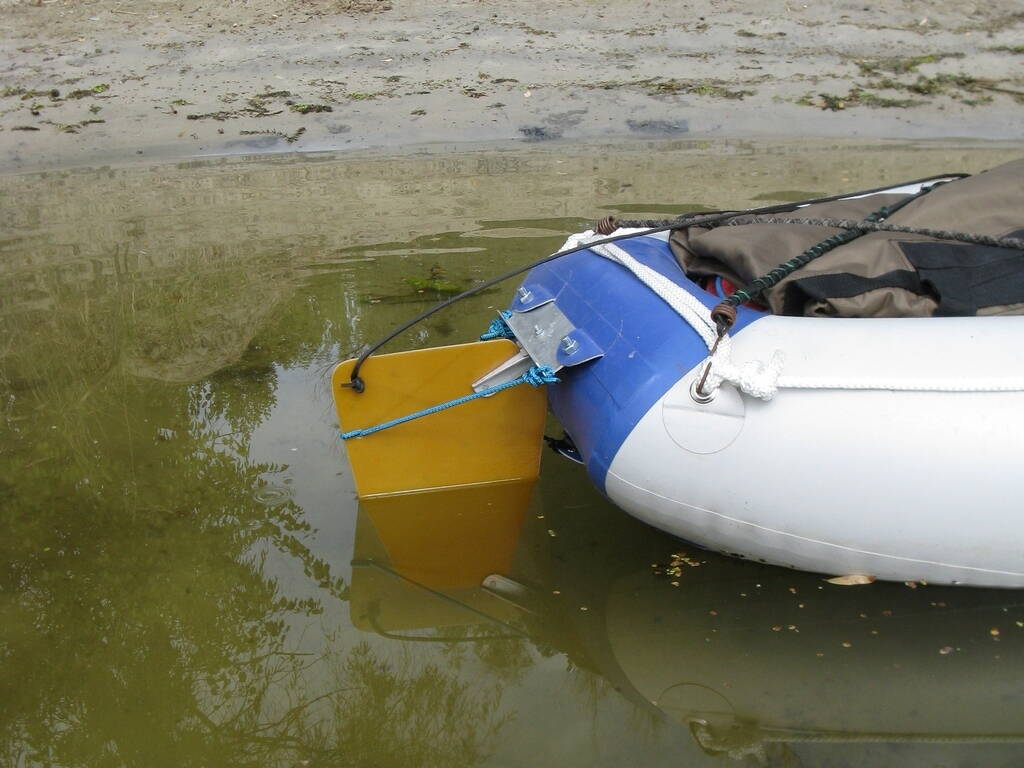

Я делал для своих байд самодельные рули, в т. ч. для надувастика от "Романтика". Ничего сложного. На базаре купил лист дюраля, уголок, кусок капролона, несколько нержавеющих винтов и алюминиевых заклепок. С помощью электролобзика и дрели за пару часов собрал копию тайменьского руля (такого, как на фото) с поправкой на технологию изготовления. Щечки, между которыми ходит перо - из того же дюраля, что и само перо. Петли, то есть та их часть, сквозь которые проходит ось вращения, - из кусочков капролона (брусок в сечении примерно 20 х 20 мм). Он режется даже ножом или пилой по дереву, но нагрузку на растяжение держит. Перекладина - из уголка, как на верхнем рисунке. Опробовано. Работает.
Да, для надувастика мне показалось, что тайменевского руля маловато -- большая его часть висит в воздухе (при такой подвеске, как на фото -- я делал так же). Поэтому для него я приспособил перо от "Салюта" - старое, толстое, тяжелое, зато большей площади

Руль у меня имеется, я имел ввиду приклеить петли для крепления и сделать новый плавник.

_________________
Кашу мясом не испортишь.
http://komprachikos.inf.ua

Развитие идеи откидного пера/стабилизатора (на варианте байдарки с "полной" кормой). Может существовать в виде пера руля. (Но продолжаю быть в убеждении, его (руля) ненужности.
Байдарка стабильна на курсе, предсказуема, управляема.
