Самодельная компактная дровяная печка

Morenko

Morenko

  • 20.01.2015 16:07
  • Просмотров: 6150

Готовая дровяная печка на “Амазоне” стоит под сотню баксов. Ниже показано как сделать такую же совершенно бесплатно.

Если вы увлекаетесь пешеходным туризмом, то знаете, какое огромное значение имеет в дороге способность обеспечить себя эффективным и надёжным источником огня. Без него вы не сможете ни приготовить пищу, ни вскипятить воду для питья, ни согреться в непогоду.

С древних времён человек решал эту проблему с помощью разведения костра. Однако такой способ требует довольно большого количества дров, наличия некоторых навыков да и не слишком хорош с точки зрения экологии и безопасности. Поэтому им на смену пришли современные газовые и бензиновые горелки, которые позволяют максимально комфортно решить все проблемы с приготовлением еды. Однако это решение тоже имеет свои недостатки. Например, если вам предстоит многодневный поход, то вес баллонов с газом или ёмкости с бензином может быть довольно значительным, а лишнюю тяжесть нести никому не хочется. Или, например, вам предстоит перелёт на самолёте, где, как известно, нельзя перевозить подобные вещи, поэтому возникает необходимость приобретения газа и бензина уже на месте, что не всегда возможно.

Поэтому всё большее количество туристов обращаются к дровяным печкам.

Они сочетают в себе все достоинства костра с предельной простотой и комфортом горелки. Для использования такой печки вам понадобится минимальное количество топлива практически любого вида: дрова, ветки, шишки, листья и даже сухая трава. Поэтому использовать дровяную печку можно в любой местности, за исключением, может быть, пустыни и ледяных торосов. А самое главное, она обладает великолепным КПД, что позволяет вскипятить литр воды буквально на нескольких сухих щепках. Это объясняется специальной конструкцией такой печки, которая использует явление пиролиза древесины.

Если вы заинтересовались подобным устройством, то можно купить одно из готовых изделий, например такое. А можно потратить один час и сделать дровяную туристическую печку самому, ведь вам понадобятся только три консервные банки разного размера и наши инструкции.

Итак, первым делом вам придётся раздобыть три консервные банки разного размера. Первая, самая большая, будет служить оболочкой. Вторая банка меньше размером, потому что она должна свободно помещаться в первой. И последняя, самая маленькая, пригодится в качестве конфорки. Кроме этого нам понадобятся маркер, дрель, ножницы по металлу и небольшой деревянный брусок.

1. Вначале изготавливаем вспомогательное приспособление

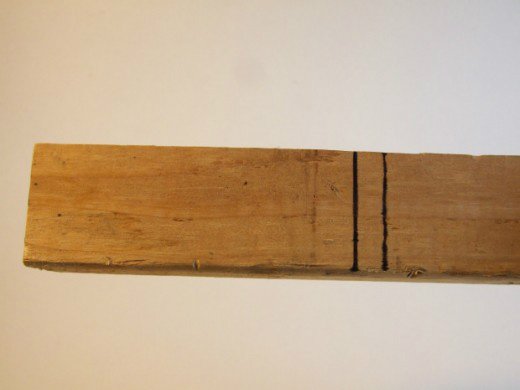

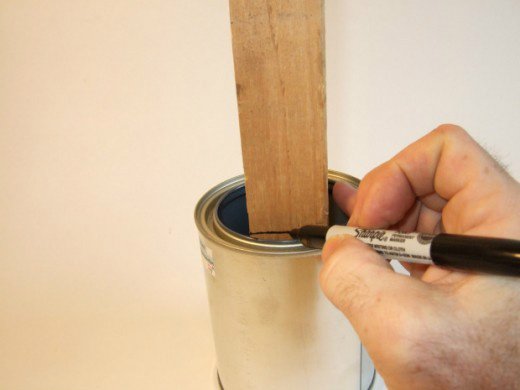

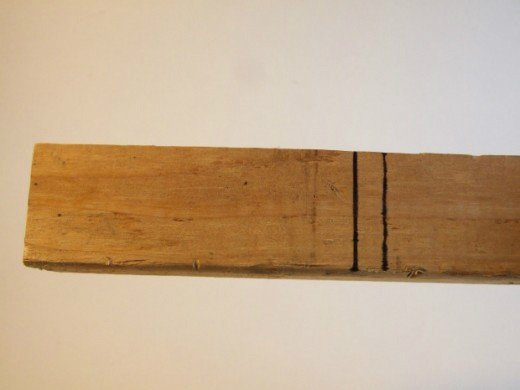

Этот деревянный брусок не является частью печки, а служит для её изготовления. С его помощью вам будет удобнее сверлить отверстия и производить другие операции. Вставьте брусок в банку и очертите маркером две линии примерно на уровне крышки.

Расстояние между линиями должно быть примерно 7–8 миллиметров.

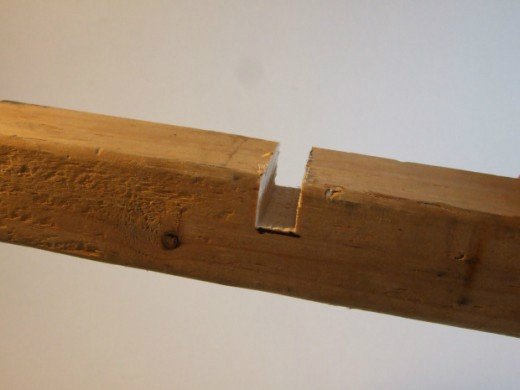

Аккуратно выпиливаем прямоугольную выемку. В эту выемку должна свободно помещаться верхняя кромка банки.

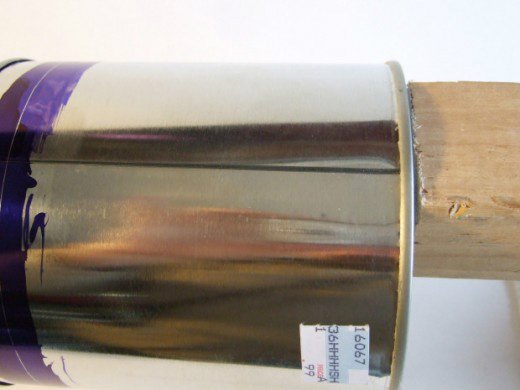

Расположим деревянный брусок таким образом, чтобы он давал надёжную опору для банки. Верхняя кромка должна при этом удобно расположиться в сделанной нами выемке.

2. Делаем отверстия в нижней части большой банки

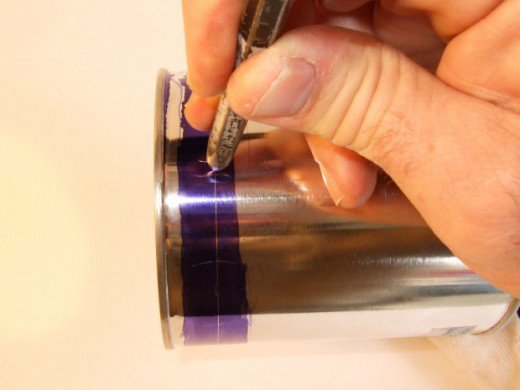

Сначала наносим линию вдоль нижнего края банки. Эта линия нужна, чтобы разметить точки для вентиляционных отверстий. В данном случае используется специальный краситель для маркировки, но ничего не случится, если вы сделаете это простым маркером.

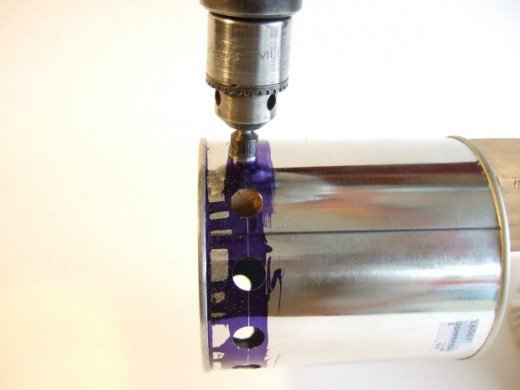

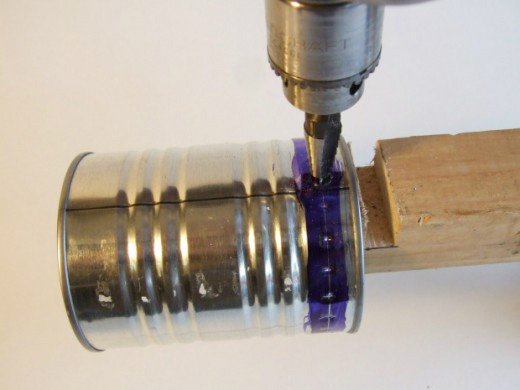

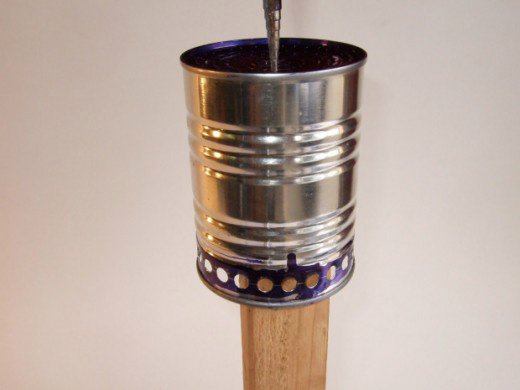

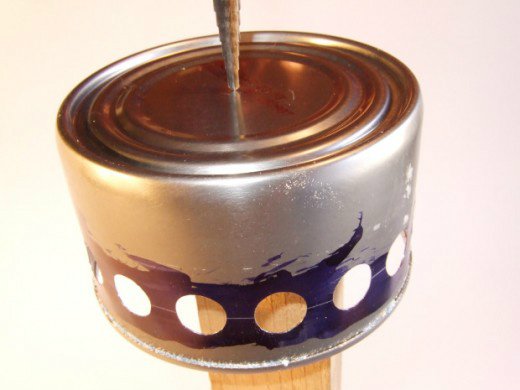

Вдоль размеченной нами линии сверлим отверстия. Их количество и величина имеют большое значение для работы печки. Если их будет слишком мало, то не будет тяги, если слишком много, то дрова будут очень быстро сгорать. Поэтому здесь лучше не перестараться, чтобы иметь возможность досверлить ещё отверстия после испытаний.

3. Сверлим ряд отверстий в верхней части средней банки

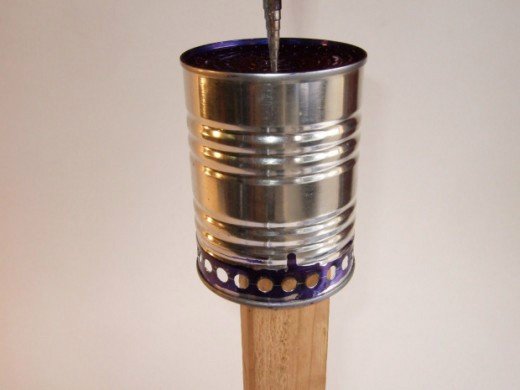

Делаем примерно такие же манипуляции со второй банкой (меньшей по размеру). Обратите внимание, что здесь ряд отверстий расположен в верхней части, а не возле дна, как в предыдущем случае.

4. Просверливаем дно средней банки

Делаем множество отверстий в дне банке. Их размер и количество должны быть такими, чтобы дрова не могли через них вывалиться.

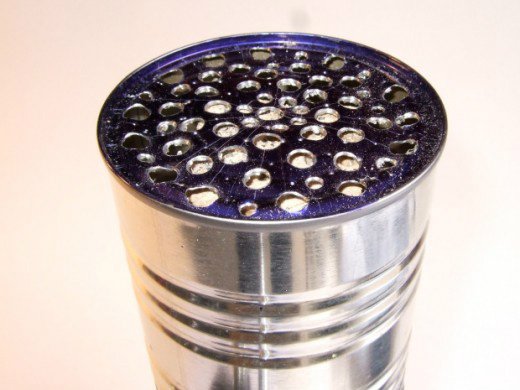

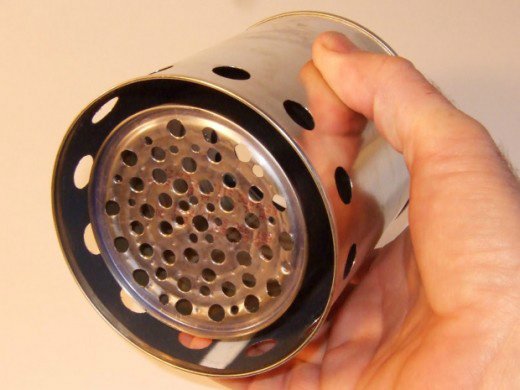

В результате должно получиться примерно такое решето.

5. Собираем конструкцию

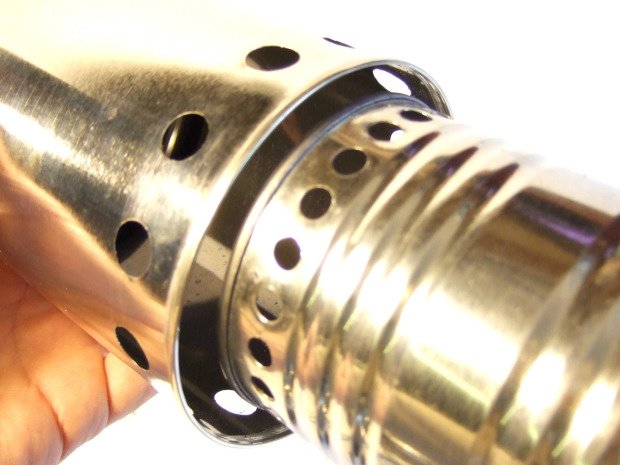

Вставляем среднюю банку в большую.

В результате наша печка состоит из двух банок, жёстко вставленных одна в другую. При этом между их стенками остаётся небольшой зазор, необходимый для движения воздуха.

6. Изготовление конфорки

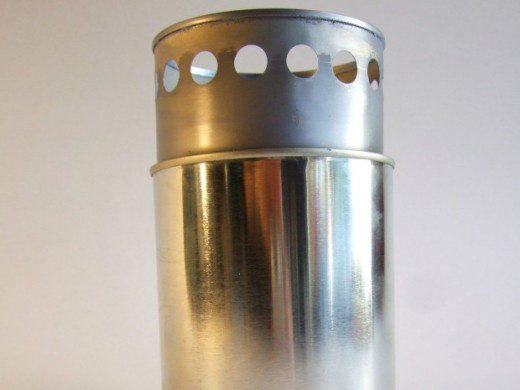

Вид конфорки в разных конструкциях может несколько различаться. В данном случае используется вариант с круглыми отверстиями в боковой стенке. Делать их вы уже хорошо научились по предыдущим операциям.

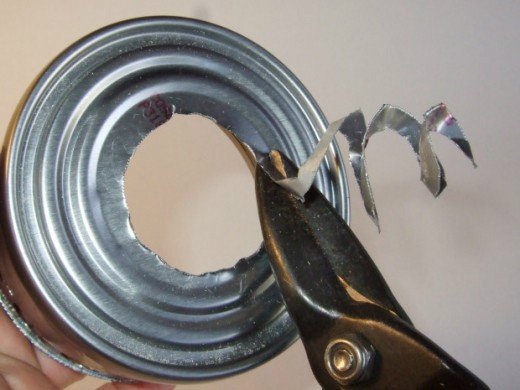

Дно маленькой банки вырезаем ножницами по металлу.

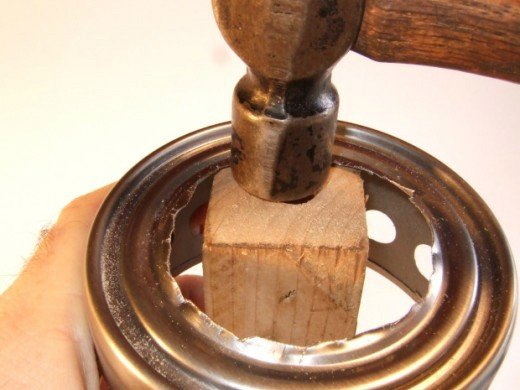

Края можно выровнять молотком и обработать напильником.

7. Проводим испытания

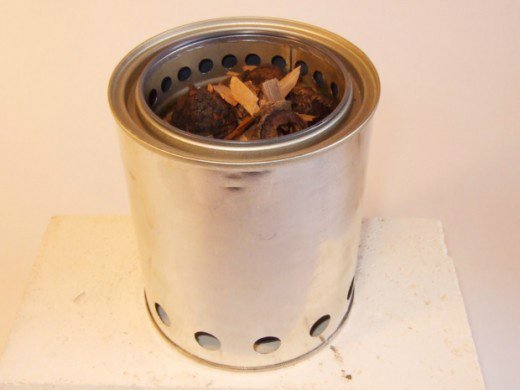

Основная часть дровяной печки представляет собой две жестяные банки, вставленные одна в другую. Загружаем в среднюю банку горючий материал, в качестве которого могут быть использованы щепки, ветки, шишки. Лучше всего использовать сухие сучки на деревьях, потому что лежащие на земле ветки могут быть в той или иной степени сырыми.

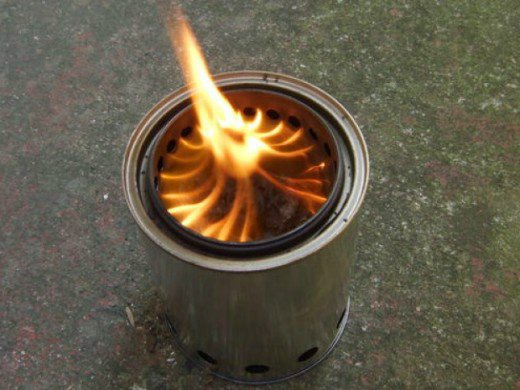

Поджигаем и ждём, пока разгорится. На первых порах это может вызвать некоторые затруднения, однако после нескольких тренировок будет получаться с одной спички.

Когда началось уверенное интенсивное горение, ставим сверху конфорку, которую мы сделали из маленькой банки.

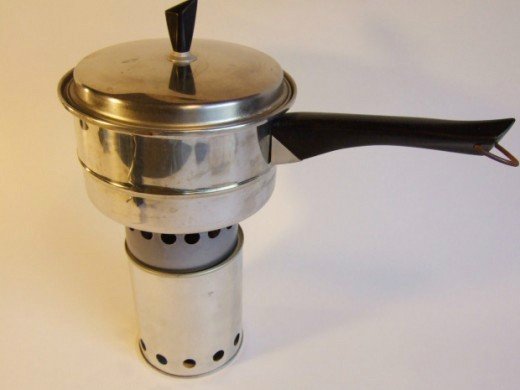

А уже сверху водружаем чайник или кастрюлю.



Ниже показано, как сделать подобную печку при помощи обычного ножа:

Pete Sherrard/Shutterstock

Оцените статью:

Перепост:

Статья понравилась: Миша, Morenko, nikalexey, Zmiev-turist, Spec, Младён, mocrosoft, naturall, ALX_, Берс, nik_irina, StAlin, MingTian, Jabberwocky, Q'nSy, sherhan831, Mahmud, Дима Черкашин, Fat-Man, fort13, alex74,

Статья не понравилась: Таких нет


Комментарии

Комментировать в форуме...

mocrosoft

mocrosoft

Автору - большое спасибо, причем - уже от черверых людей, раньше и не знавших о существовании сайта "Харьков-Турист".

21.01.2015 14:13
Morenko

Morenko

mocrosoft писал(а):
Автору - большое спасибо, причем - уже от черверых людей, раньше и не знавших о существовании сайта "Харьков-Турист".


Приятная печечка. Во время газо-мульти- и прочих джетболов, так иногда не хватает просто посидеть у огня...

21.01.2015 17:27
Младён

Младён

Сергей, а есть данные про время жизни подобной печки? Ну или хоть примерная статистика количества походов или готовок в зависимости от толщины стенок или объема? Там наверное только средняя банка должна выгорать, а внешняя может пережить не одну "внутряшку"

21.01.2015 21:44
PaUlo

PaUlo

Младён, если есть доступ к нормальной токарке (выточить пару специальных отбортовочных роликов для зигмашинки) то я смогу наваять подобных печурок из нержавейки - будет практически вечная.

22.01.2015 00:13
Младён

Младён

PaUlo писал(а):
Младён, если есть доступ к нормальной токарке (выточить пару специальных отбортовочных роликов для зигмашинки) то я смогу наваять подобных печурок из нержавейки - будет практически вечная.
Да вопрос там несколько в другом - стало интересно, сможет ли дровяная печка из бросового по сути материала отработать хоть столько же времени, как сравнимые с ней весом газовые баллоны или нет.
Ну, а так есть подозрения, что "вечная печка" будет весить уж слишком много для оправдания ее присутствия в большом количестве маршрутов. Хотя для таких печек тоже есть своя ниша, когда они очень даже оправданы... Надо будет как-то сварганить вариант для эксперимента.

22.01.2015 00:36
ДимаЗ

ДимаЗ

Две пустые жестяные банки вряд ли сравнимы по весу с газовым баллоном, т.е. будут намного легче. И при транспортировке, места они занимать много не должны, т.к. в них можно засунуть какие-то мелкие вещи.
А живучесть печки за такую цену, т.е. даром, не столь важна, главное, чтобы на поход хватило. Тем более, что её можно просто ножом вырезать.
А если нужно подолговечней, можно изготовить из базарных китайских кружек из нержавейки. Они тонкостенные, легкие и недорогие. Есть разного размера и даже со съемной ручкой.

22.01.2015 00:57
Tramp

Tramp

Младён писал(а):
сможет ли дровяная печка из бросового по сути материала отработать хоть столько же времени, как сравнимые с ней весом газовые баллоны или нет

Лет 15-20 назад сделал 2 раскладных печки. Одна из титана, а другая из советской оцинковки. Ессно использую не каждый день, но минимум 30 дней в году. Оцинковка держится шикарно.

22.01.2015 08:40
Volod

Volod

Цікава практичність такої пічки. Будучи ходоком тільки по Криму, попавши в майські Карпати моя акуєл мрачно - все що тоншье руки мокре наскрізь, все що товще - до половини. Атож маленьких сухих гілочок днем з вогнем. Звичайно на один раз запас гілочок можна і з собою взяти, але на довший строк...

22.01.2015 09:08
Пафнутий

Пафнутий

Volod
У такой печки есть второй вариант, с вентилятором на батарейках.
Утверждают, что сырые ветки не проблема.
https://www.google.com.ua/search?q=%D0% ... 80&bih=913

22.01.2015 12:40
Tramp

Tramp

Пафнутий писал(а):
Утверждают, что сырые ветки не проблема.

Врут. Сырые ветки горят очень плохо. Я обычно к печке ношу немного сухих веток. Пока они горят, сырые подсыхают. Как вариант, ставить более мощный вентилятор, но тогда сухие будут сгорать очень быстро. Каждый для себя подбирает удобный компромисс.

Volod писал(а):
Цікава практичність такої пічки.

Очень практична, но не во всех случаях. Подобные печки очень легкие и не занимают много места. Хорошо вмещаются в котелок. Удобны для небольших компаний. Особенно в велопоходах. В пешие я всегда беру раскладную печь (примеры, http://veter.turizm.ru/47/pechka.shtml, http://www.expedition.com.ua/products/p ... dnaja.html). Такой печи легко хватает на 10 человек. Раздувать ее удобно сидушкой. И можно много-много еще говорить. В однодневных походах мне нравится использовать спиртовку. Типа веселее. :)

22.01.2015 12:55
Kochegar

Kochegar

А я в одно-двух дневные походы беру вот такую горелку надевающуюся на стандартный баллон с пропан-бутаном:

http://img19.olx.ua/images_slandocomua/ ... grafii.jpg

В сочетании с самой примитивной треногой она позволяет кипятить чай прямо в палатке.

22.01.2015 17:24
PaUlo

PaUlo

Младён писал(а):
Ну, а так есть подозрения, что "вечная печка" будет весить уж слишком много для оправдания ее присутствия в большом количестве маршрутов. Хотя для таких печек тоже есть своя ниша, когда они очень даже оправданы... Надо будет как-то сварганить вариант для эксперимента.
ну, если ваять из дешевой упаковочной нержи 05 мм, которую как отход продают на металлобазах
, то вес будет в общем-то идентичен или на считанные граммы больше консервной жести.

22.01.2015 17:34
kulmania

kulmania

хз. чот не вкурю. внешняя банка без дна? Сверлили отверстия в нижней части, а в 5 пункте они вроде как у "горлышка"

12.02.2015 13:10
Stiker

Stiker

В принципе вот эта контора поставила давно уже на поток подобные печки из нержавейки: http://airwood-stove.com/

сам пользую второй год. Есть подозрение на скорое перегорание колосников.... Работает как зверь... жгет все шо влазит.. :)
Легкая и удобная. Учитывая жуткую ценовую составляющую, знаю людей с руками, которые соорудили сами аналогичное и не худшего качства... :roll:

(кликабельно)


12.02.2015 13:27
tka4

tka4

Печка отличная. Но у печки, которая приведена в качестве примера, есть два недостатка:
- невозможно подкинуть дрова в топку не снимая кастрюли;
- жестяные банки очень быстро прогорают.

Сам пользуюсь аналогичной печкой. Только с поддувом и изготовленной из нержавеющих кружек. Собрал ее года три назад. Использую довольно активно. Ест все что в нее засыпишь. Максимум что на ней готовили так это пятилитровую кастрюлю борща. Но уверен, что она справится и с большими объемами.
Внутренняя часть прогорела за два сезона.

14.02.2015 12:02
