Попалась мне 3-х скоростная втулка Torpedo Sachs неопределённого возраста(конец 90-х?) и столь же неопределённого пробега..Пытливый мозг не дал покоя шаловливым рукам-в результате чего втулка была разобрана и отмыта для попытки изучить её внутреннее устройство.Разборка втулки не представляет каких-либо сложностей и применения спец.инструментов(кто говорит,что планетарки неремонтопригодны в полевых условиях?).Сборка также не сложна-всё собирается достаточно интуитивно.[strike]Очень удивило отсутствие каких-либо регулировок-конусов подшипников,зазоров и прочих[/strike].Единственная регулировка-натяжение приводного тросика для переключения передач(здесь не описывается).
Итак,начнём.Втулку мы разобрали-описывать не буду(тут главное ничего не потерять),в результате чего наша героиня
Вложение:

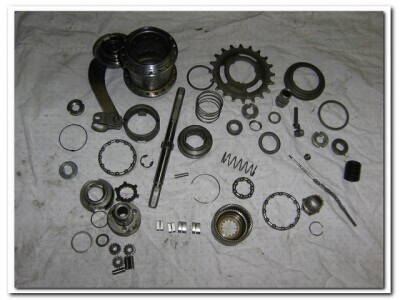

Image0011.jpg [ 80.55 КБ | Просмотров: 8957 ]

приняла вот такой вид
Вложение:
Image0031.jpg [ 91.51 КБ | Просмотров: 8960 ]

Сборку начнём с водила:внутрь вставляем опорную шайбу:
Вложение:
Image0041.jpg [ 77.44 КБ | Просмотров: 8952 ]

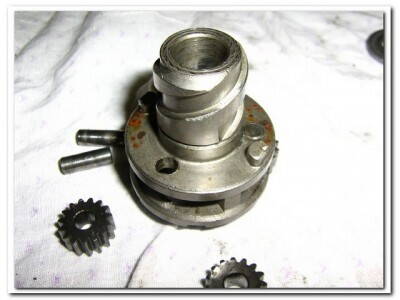

Затем вставляем шестерни планетарной передачи и их оси(при этом опорная шайба остаётся между шестернями и корпусом водила
Вложение:
Image0051.jpg [ 75.9 КБ | Просмотров: 8952 ]

Фиксируем оси стопорной шайбой с буртиком и пружинным кольцом:
Вложение:
Image0061.jpg [ 72.24 КБ | Просмотров: 8954 ]

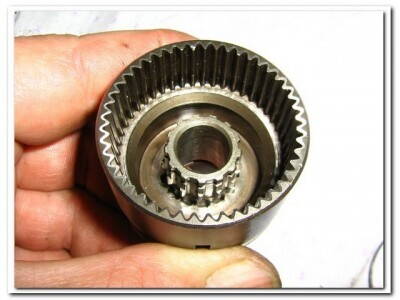

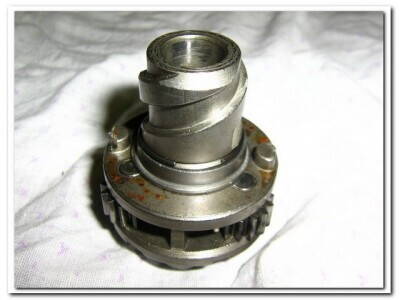

Далее собираем блок солнечной шестерни:
Вложение:
Image0071.jpg [ 94.16 КБ | Просмотров: 8953 ]

Вставляем втулку-ползун(здесь и далее названия деталей придумывал сам-владеющие техническими терминами могут поправить меня) снаружи в корпус солнечной шестерни
Вложение:
Image0081.jpg [ 82.74 КБ | Просмотров: 8952 ]
[strike][/strike]


Последний раз редактировалось ВладМур 15.12.2009 22:41, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 14.12.2009 11:50
Аватара пользователя

Сообщения: 1391
Изображения: 112
Город: }{арьков
Пол: Жен
Возраст: 44
Зарегистрирован:27.05.2008
и шо, ничё лишнего не осталось?стрянна... :D

_________________
помощь 92 омбр (передовая в Счастье!): Реквизиты: 5168742060115296 карта Приватбанка Омелаенко Олег Викторович


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 14.12.2009 12:10
Аватара пользователя

Сообщения: 249
Город: Мурманск
Пол: Муж
Возраст: 47
Зарегистрирован:17.09.2009

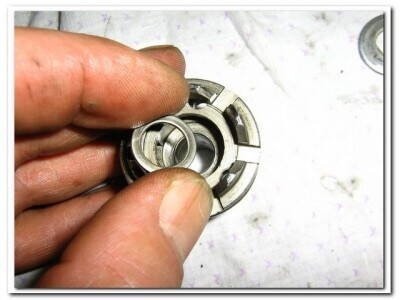

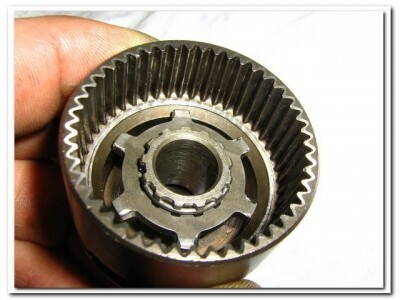

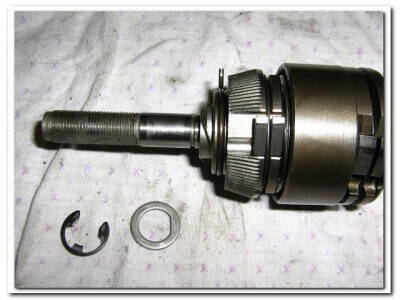

Далее одеваем на втулку-ползун шестизубую шайбу и фиксируем её пружинным кольцом:
Вложение:
Image0091.jpg [ 87.62 КБ | Просмотров: 8952 ]

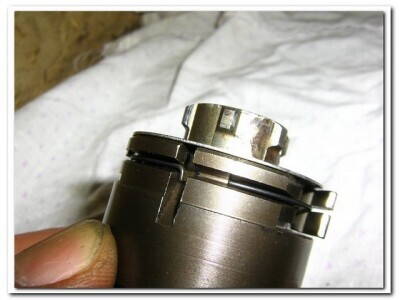

Устанавливаем собачки трещёточного механизма и закрепляем их кольцевой пружиной(загнутый конец пружины должен войти в проточку на корпусе):
Вложение:
Image0101.jpg [ 70.13 КБ | Просмотров: 8954 ]

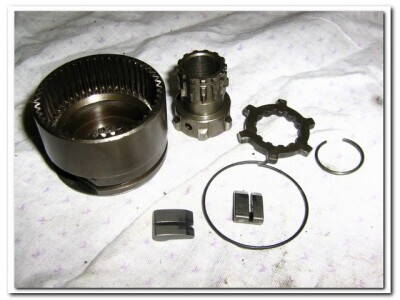

Теперь примемся за конус,разводящий тормозные колодки:
Вложение:
Image0111.jpg [ 71.12 КБ | Просмотров: 8954 ]

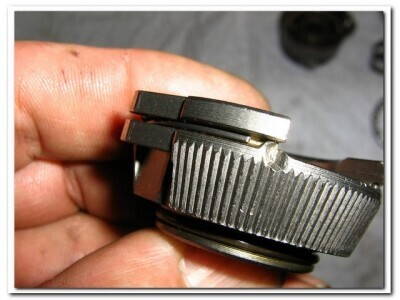

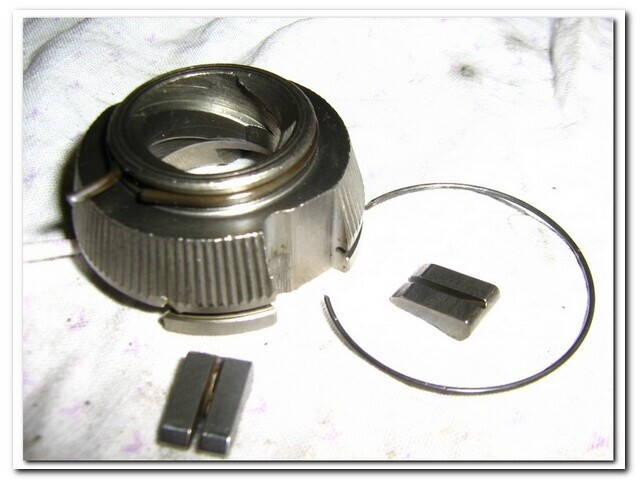

Тут всё просто-устанавливаем собачки трещёточного механизма и,опять же,кольцевую пружину(она станет только в одном положении из-за технологических замятин на ручье)
Вложение:
Image0121.jpg [ 85.68 КБ | Просмотров: 8954 ]

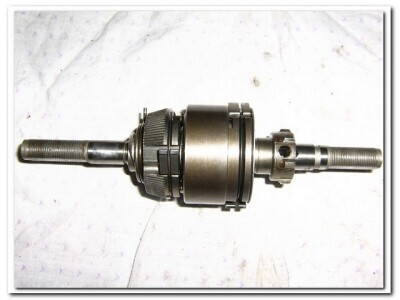

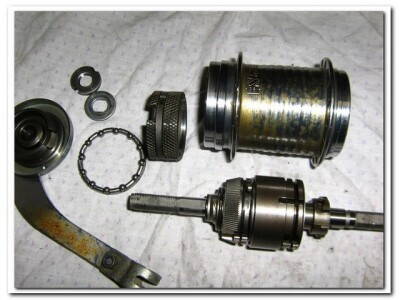

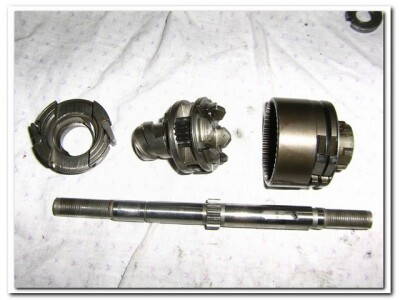

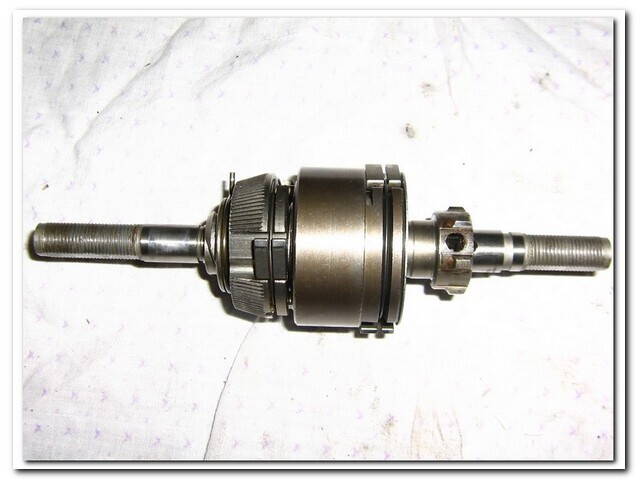

К полученным трём узлам рядом прикладываем ось втулки-любуемся:
Вложение:
Image0131.jpg [ 83.78 КБ | Просмотров: 8952 ]

Собираем всё воедино-наворачиваем конус,разводящий тормозные колодки на водило и надеваем на ось с той стороны,где в ней нет отверстия(по снимку-с левой).Шестерни планетарного механизма должны войти в зацепление с зубьями на оси.С другой стороны оси(по снимку-с правой) устанавливаем блок солнечной шестерни:
Вложение:
Image0141.jpg [ 67.31 КБ | Просмотров: 8953 ]


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 14.12.2009 12:37
Аватара пользователя

Сообщения: 249
Город: Мурманск
Пол: Муж
Возраст: 47
Зарегистрирован:17.09.2009
Со стороны конуса на ось одеваем шайбу с фигурным отверстием и стопорную щайбу:
Вложение:
Image0151.jpg [ 108.85 КБ | Просмотров: 8952 ]

Вложение:
Image0161.jpg [ 70.2 КБ | Просмотров: 8953 ]

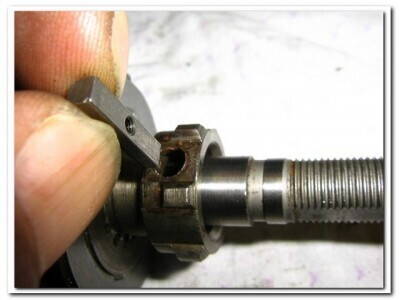

Переходим на правую сторону.Совмещаем отверстие на втулке-ползуне с отверстием на оси и вставляем туда сухарь(плоская сторона сухаря обращена наружу-да он по-другому и не станет),затем повернём ось на 90 градусов,чтобы сухарь не выпал.
Вложение:
Image0171.jpg [ 62.51 КБ | Просмотров: 8954 ]

Приступаем к установке этого всего в корпус втулки:
Вложение:
Image0181.jpg [ 97.77 КБ | Просмотров: 8954 ]

Вставляем собранный нами планетарный механизм во втулку с правой стороны(по снимку),да и опять же,он с другой стороны не влезет:
Вложение:
Image0191.jpg [ 90.42 КБ | Просмотров: 8952 ]

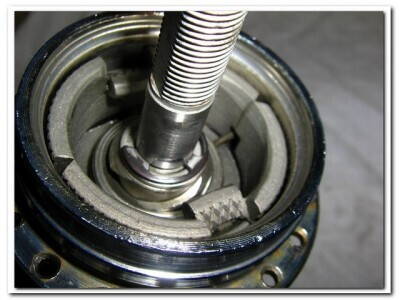

Устанавливаем тормозные колодки(ус пружины на тормозном конусе должен войти в проточку между колодками)
Вложение:
Image0201.jpg [ 92.34 КБ | Просмотров: 8952 ]

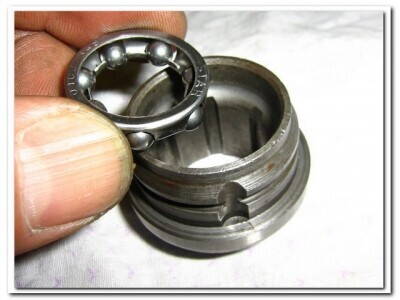

И подшипник:
Вложение:
Image0211.jpg [ 90.43 КБ | Просмотров: 8953 ]


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 14.12.2009 13:13
Аватара пользователя

Сообщения: 249
Город: Мурманск
Пол: Муж
Возраст: 47
Зарегистрирован:17.09.2009
Устанавливаем конус наружного подшипника на ось,ставим шайбу и [strike]зажимаем гайкой[/strike]-просто навернуть гайку,чтобы механизм не рассыпался-после окончательной сборки здесь будет производиться регулировка конусов (я тормозной рычаг и металлический пыльник не снимал с него):
Вложение:
Image0221.jpg [ 87.83 КБ | Просмотров: 8952 ]

Одна сторона собрана.

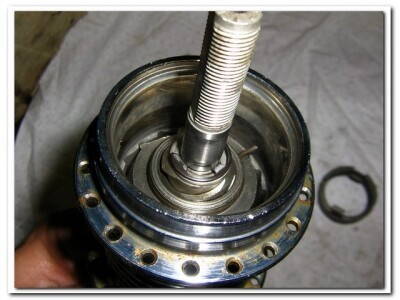

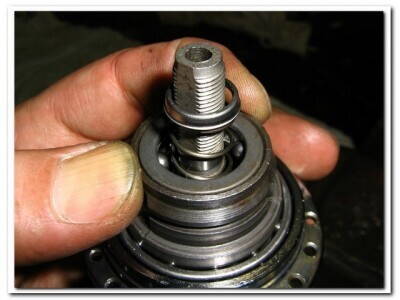

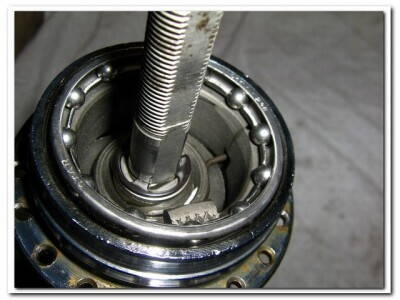

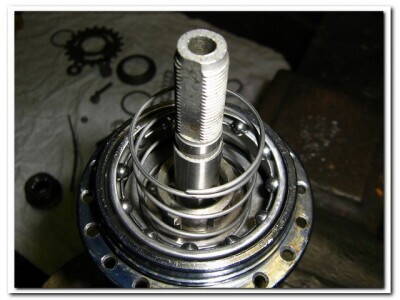

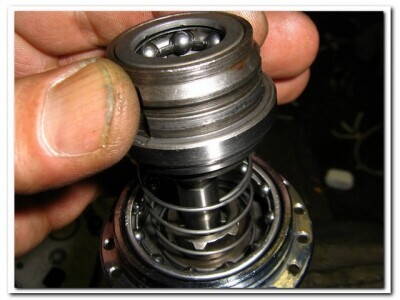

Дальше удобней работать,закрепив втулку в тисках вертикально.Устанавливаем большую пружину и подшипник(просто ставим-и всё):
Вложение:
Image0231.jpg [ 87.37 КБ | Просмотров: 8953 ]

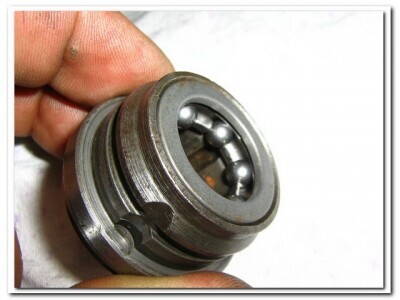

Собираем промежуточный подшипниковый конус(на нем ещё крепится звезда)-вставляем внутренний подшипник и закрываем его металлическим пыльником:
Вложение:
Image1241.jpg [ 78.13 КБ | Просмотров: 8952 ]

Вложение:
Image1251.jpg [ 73.29 КБ | Просмотров: 8953 ]

Ставим его на втулку,поджимая большую пружину:
Вложение:
Image1261.jpg [ 85.35 КБ | Просмотров: 8954 ]

Устанавливаем малую пружину с грязезащитным кольцом:
Вложение:
Image1271.jpg [ 82.17 КБ | Просмотров: 8953 ]

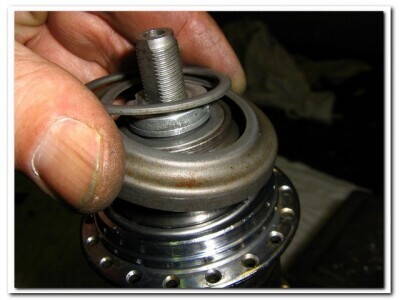

Одеваем на ось наружный(малый) подшипниковый конус,ставим шайбу и зажимаем гайкой:
Вложение:
Image1281.jpg [ 70.5 КБ | Просмотров: 8952 ]


Последний раз редактировалось ВладМур 15.12.2009 22:53, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 14.12.2009 13:37
Аватара пользователя

Сообщения: 249
Город: Мурманск
Пол: Муж
Возраст: 47
Зарегистрирован:17.09.2009
Устанавливаем большой металлический пыльник и дистанционную шайбу:
Вложение:
Image1291.jpg [ 78.86 КБ | Просмотров: 8953 ]

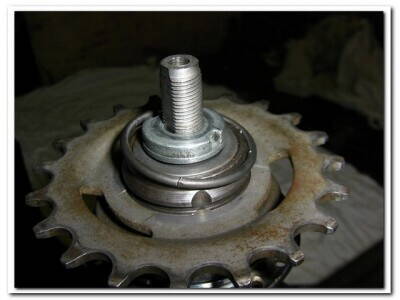

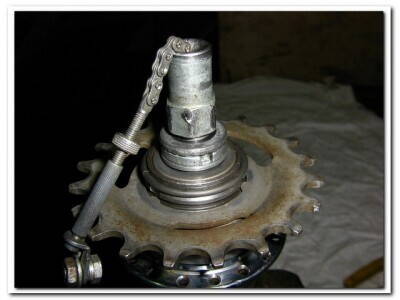

Одеваем на шлицы заднюю звезду(кстати,взаимозаменяема с отечественными звёздами для втулок со встроенным ножным тормозом) и фиксируем пружинным кольцом(на фото оно ещё не на своём месте).Кольцо достаточно тугое-будьте осторожны как при снятии его ,так и при установке.
Вложение:
Image1301.jpg [ 71.19 КБ | Просмотров: 8953 ]

Вкручиваем приводную цепь,одеваем шайбус насечками,которая предохраняет ось от ползания в дропаутах,накручиваем гайку с отверстием для цепи,продев в него саму цепь.
Вложение:
Image1311.jpg [ 70.97 КБ | Просмотров: 8952 ]

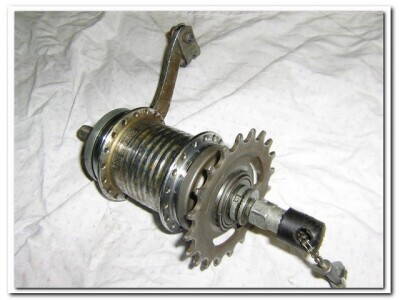

В итоге получаем:
Вложение:
Image0011.jpg [ 80.55 КБ | Просмотров: 8953 ]

Вспоминаем,что забыли сделать?Правильно-смазать!Повторяем по-новой! :D

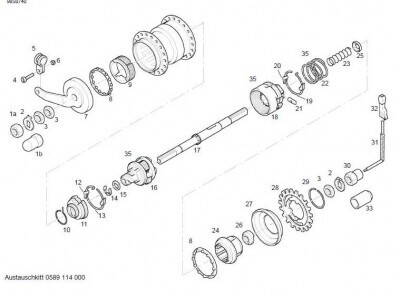

Добавил взрыв-схему:
Вложение:
-схема.JPG [ 47.76 КБ | Просмотров: 8981 ]
