Антенны некогерентного рассеяния под Змиевом

Trafer

Trafer

  • 03.07.2010 14:09
  • Просмотров: 19510

На выезде со Змиева, если ехать на Тарановку есть целый комплекс антенн непонятной формы. Думаю многих интересовал вопрос  что это такое и как бы на него посмотреть поближе.

В этом фото-отчете, вам предоставится возможность посмотреть на основные узлы этого комплекса вблизи, так сказать.

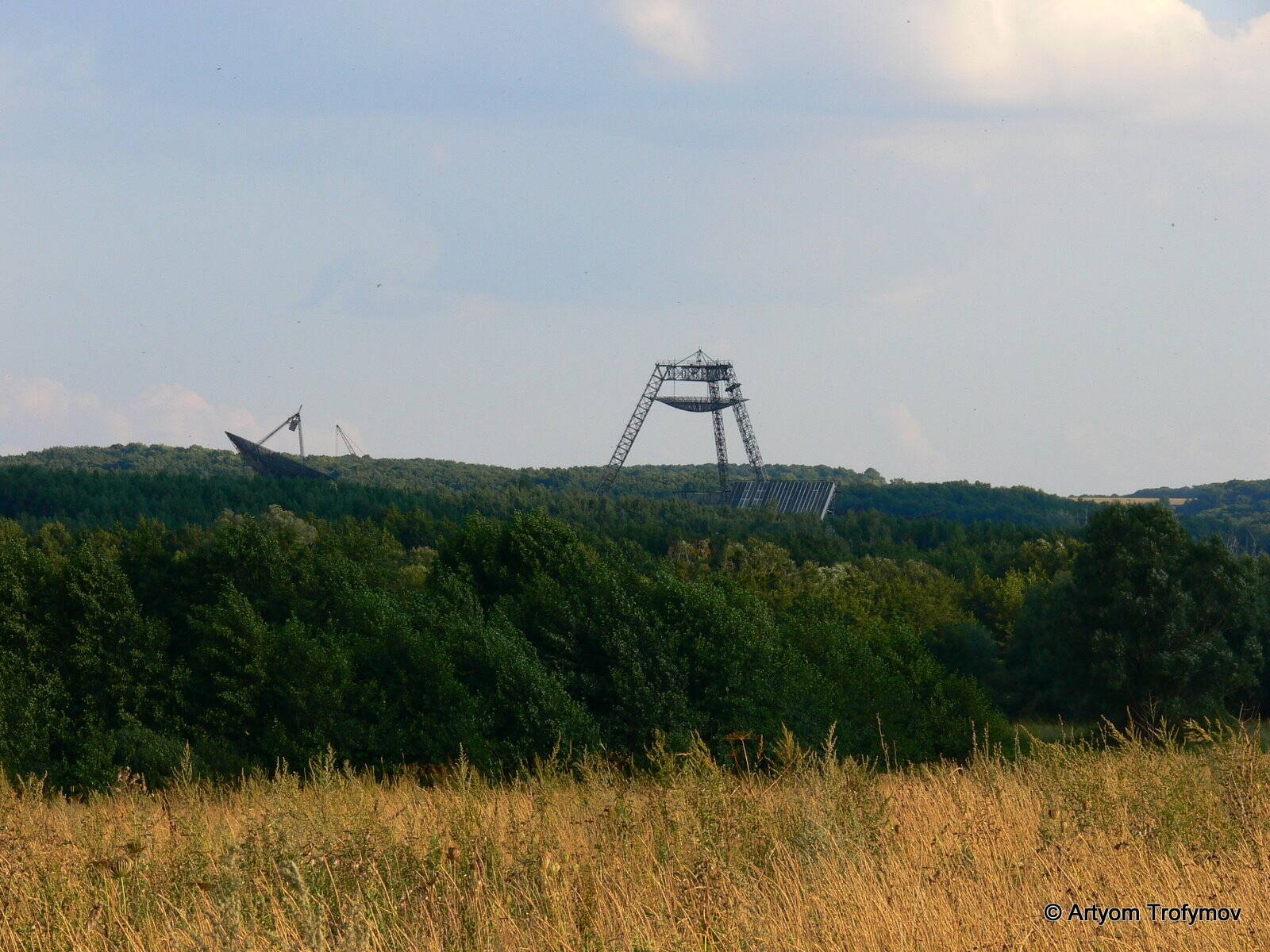

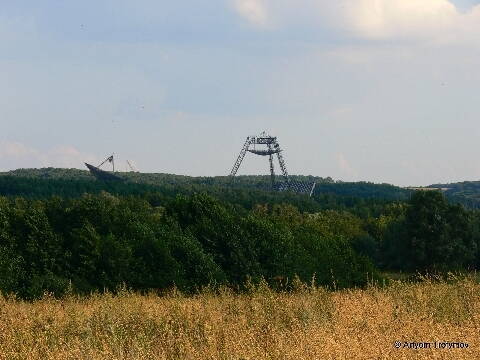

Со стороны это выглядит следующим образом







Тема данного комплекса поднималась еще в Мишином отчете пятилетней давности. Но фото там явно было маловато. :) Здесь мы наверстаем упущенное.

Данный комплекс был построен в 70х годах прошлого столетия и об этом нам говорят не только факты в литературе, а и мазки кистью на этом заборе



Состоит этот комплекс из:

1. Радара некогерентного рассеяния метрового диапазона с неподвижной антенной вертикального излучения диаметром 100 м.



2. Радара некогерентного рассеяния метрового диапазона с полноповоротной антенной диаметром 25 м

3. Ионозондов вертикального (слева) и наклонного (справа) зондирования.

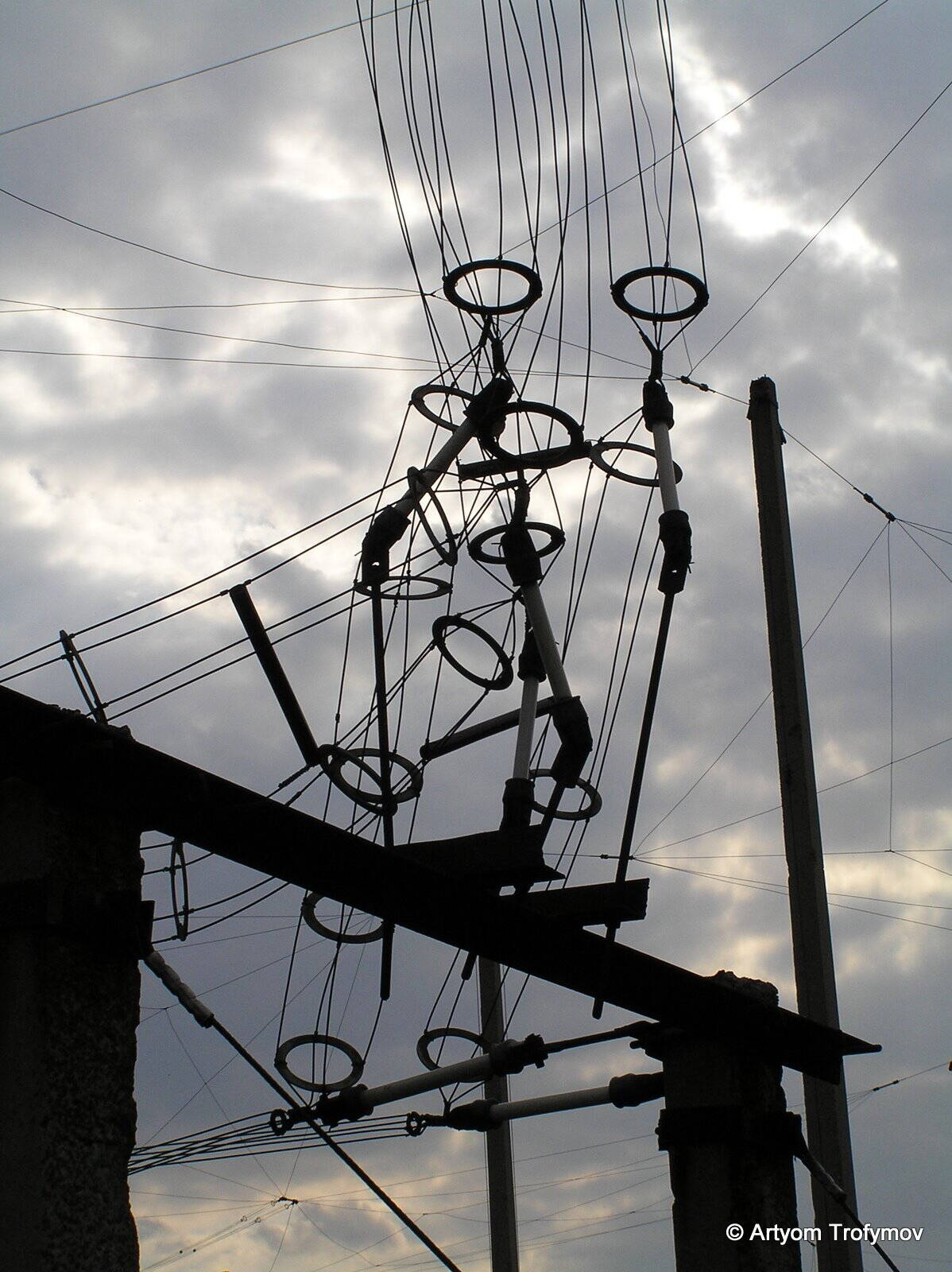

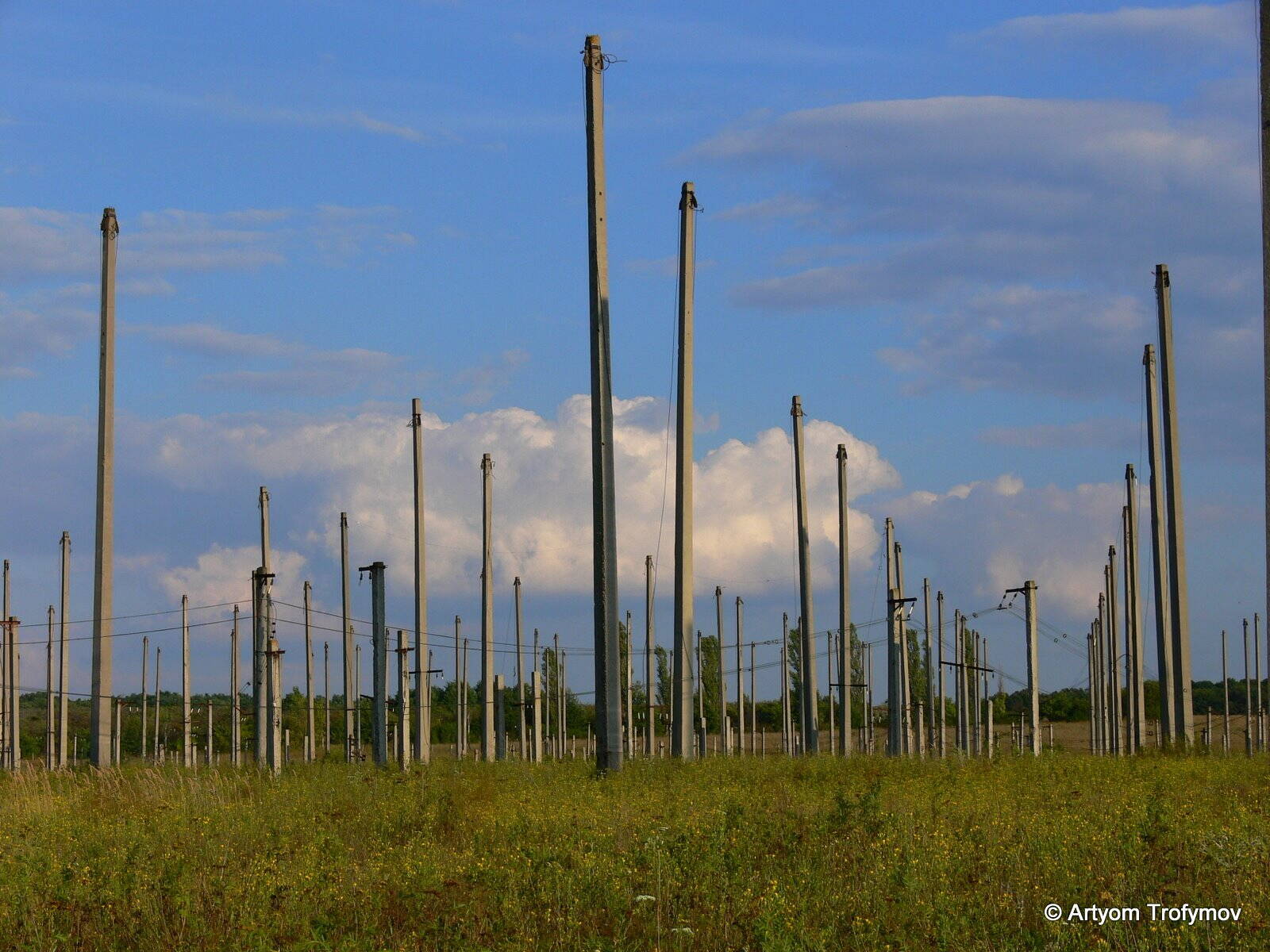

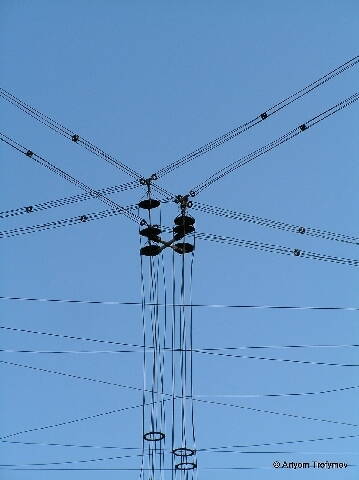

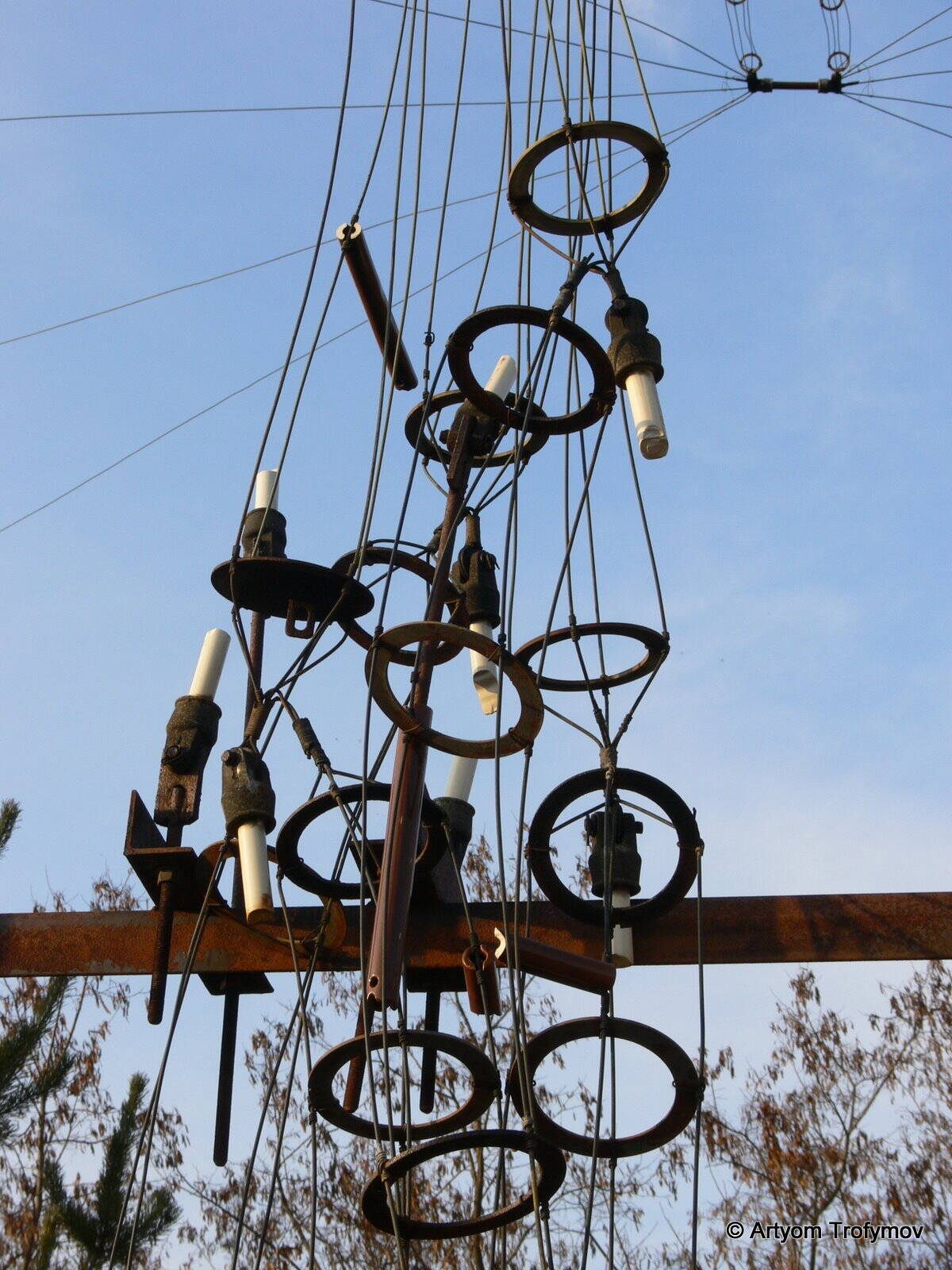

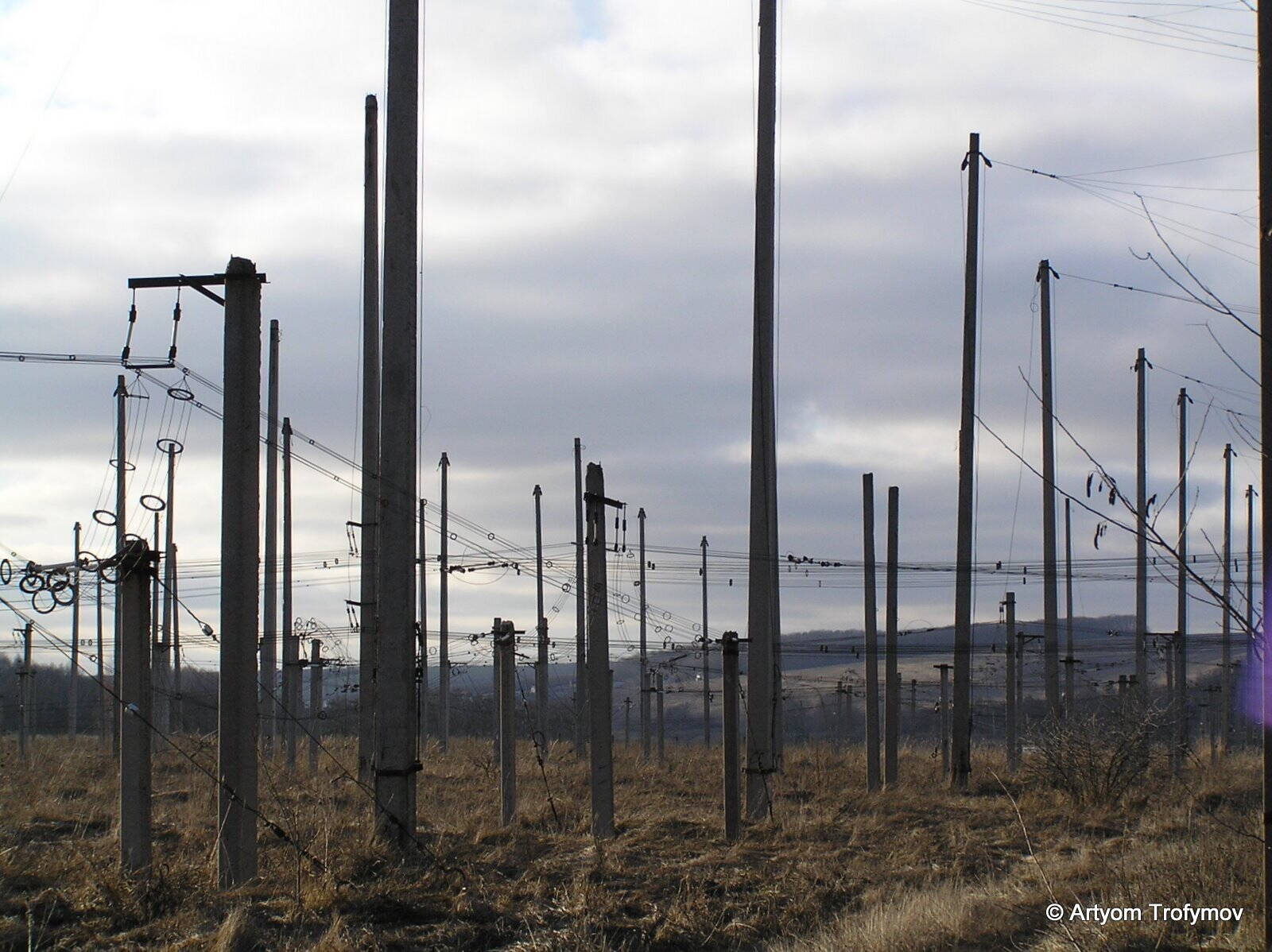

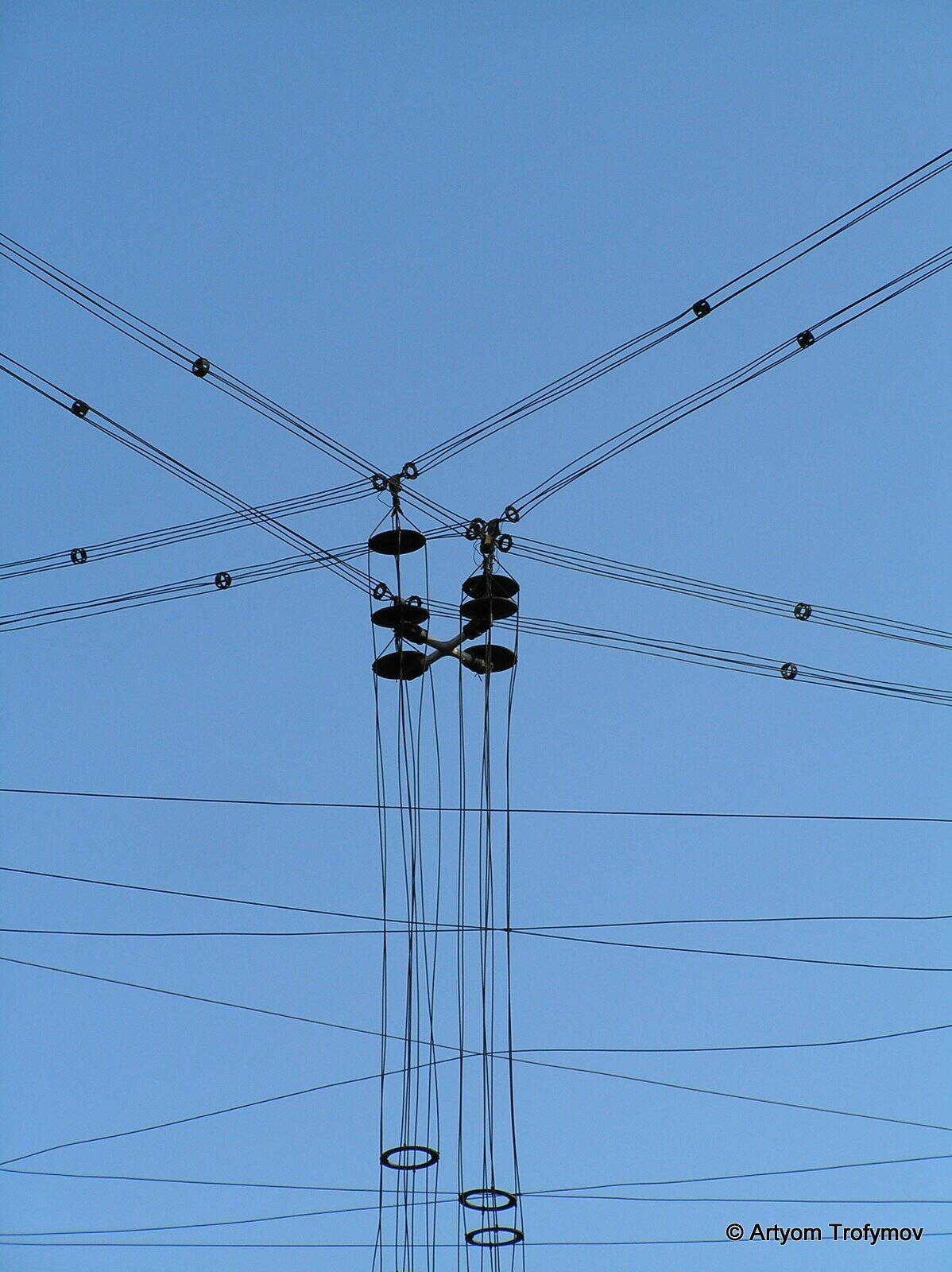

4. Еще одно место, поле со столбами, по которым была протянута целая сеть проводов и изоляторов. Коротковолновой нагревной стенд. После распада союза остались одни столбы, в основном, т.к. проводка была сделана из цветных металлов и  представляла материальную ценность для местных аборигенов.



Эти места довольно уникальны хотя бы потому, что таких комплексов всего в мире 10 (10й построен на Аляске - известный на весь мир ХААРП).

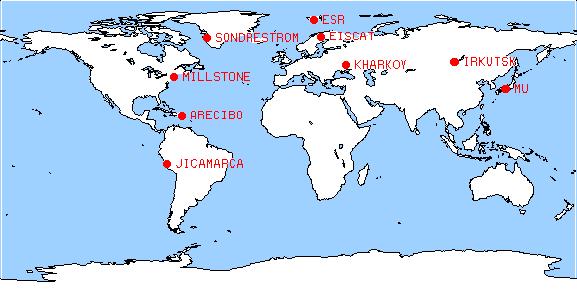

На картинке ниже схематично указаны города, где есть подобные радары.





Относится этот весь комплекс к нашему ХПИ и изучает действие излучения на ионосферу.

На данный момент исследования проводятся, но редко. А также по зарубежным заказам.

Хотя, кое какие агрегаты были заменены за последнее время.

Углубляться в физику и принцип действия всех этих штук я не буду, хотя бы по причине того, что образование у меня немного не этого профиля.

Поэтому предлагаю вам посмотреть на фото, которые были сделаны мной в 2005-2008 годах.

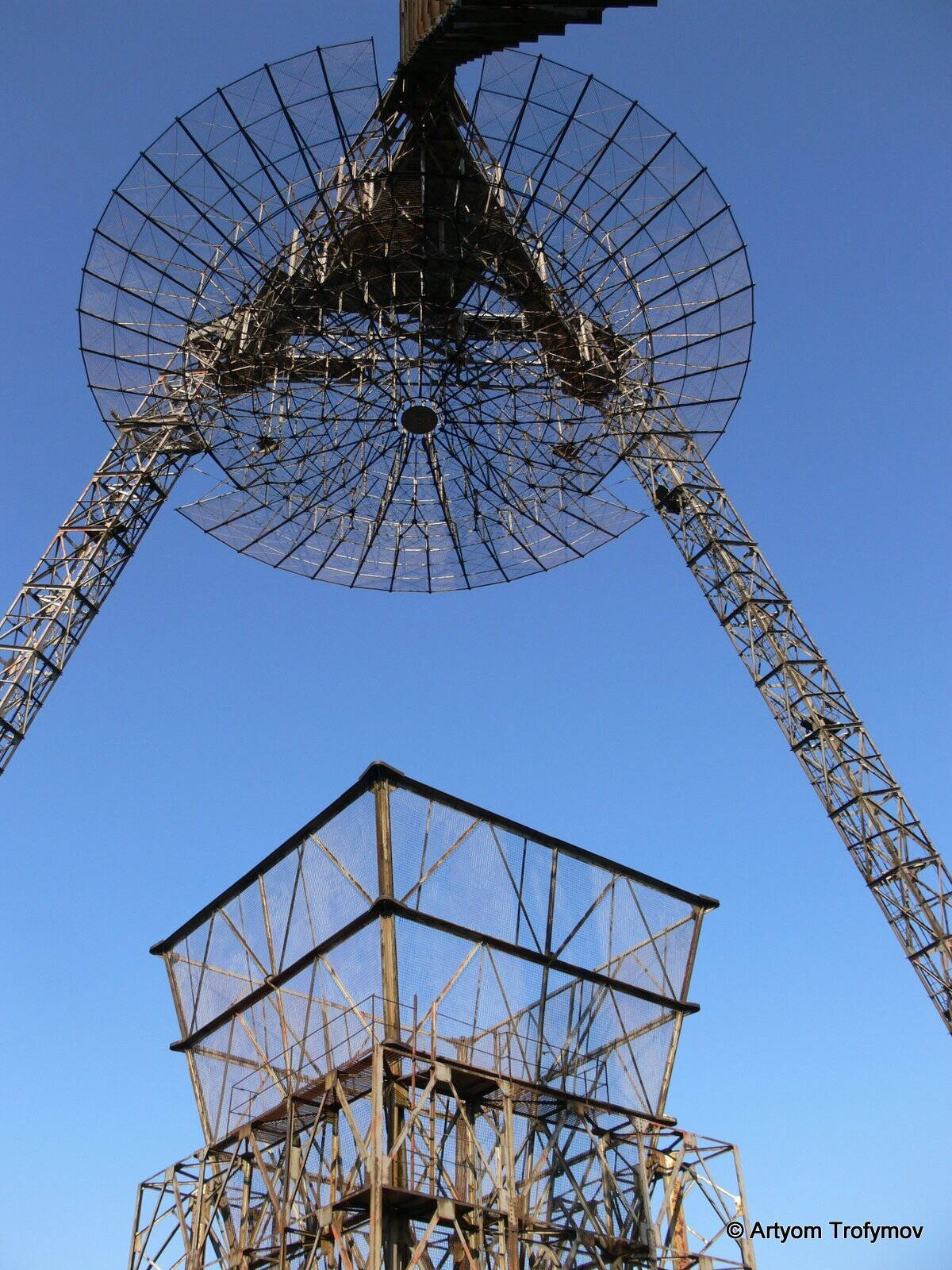

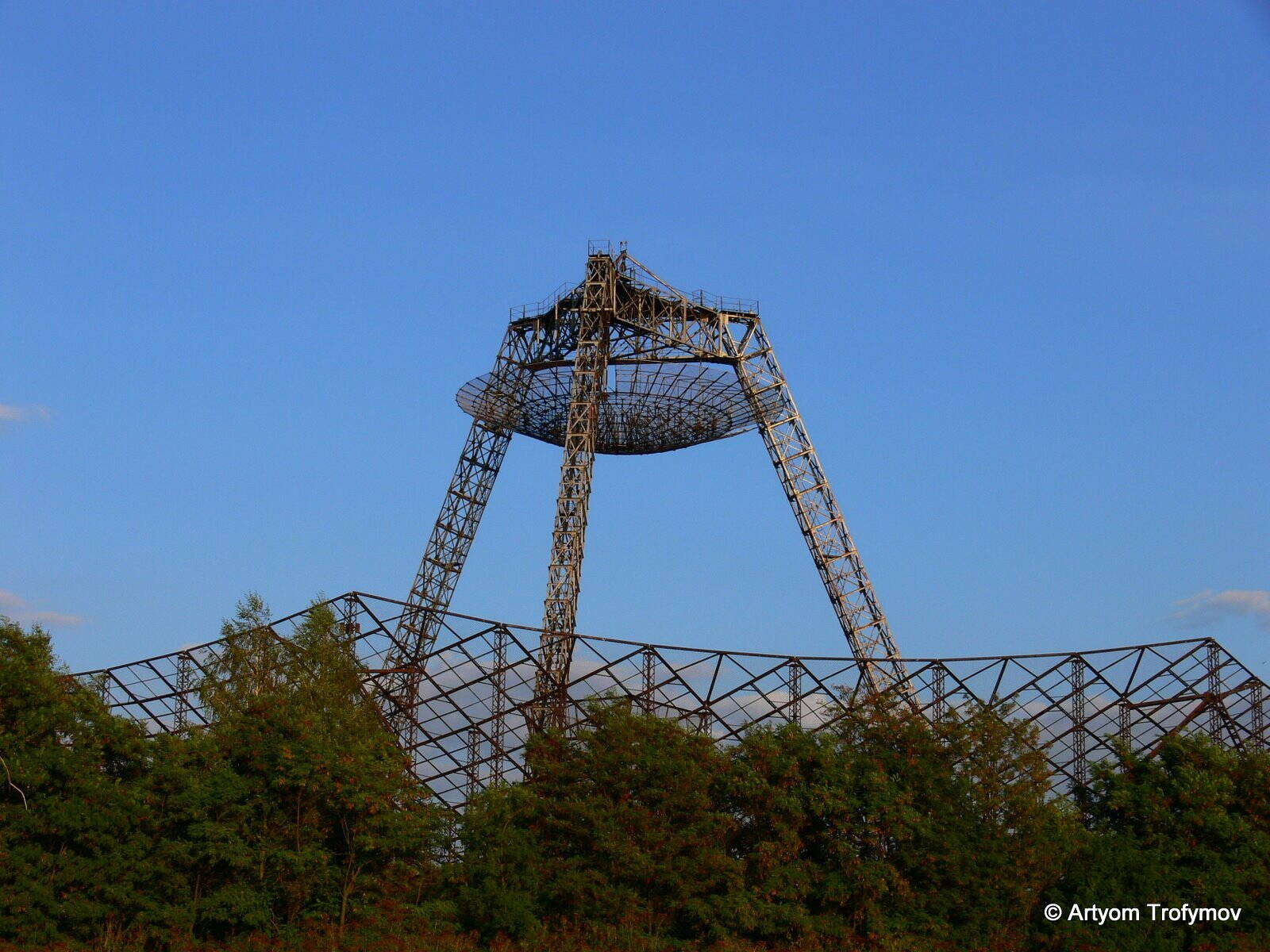

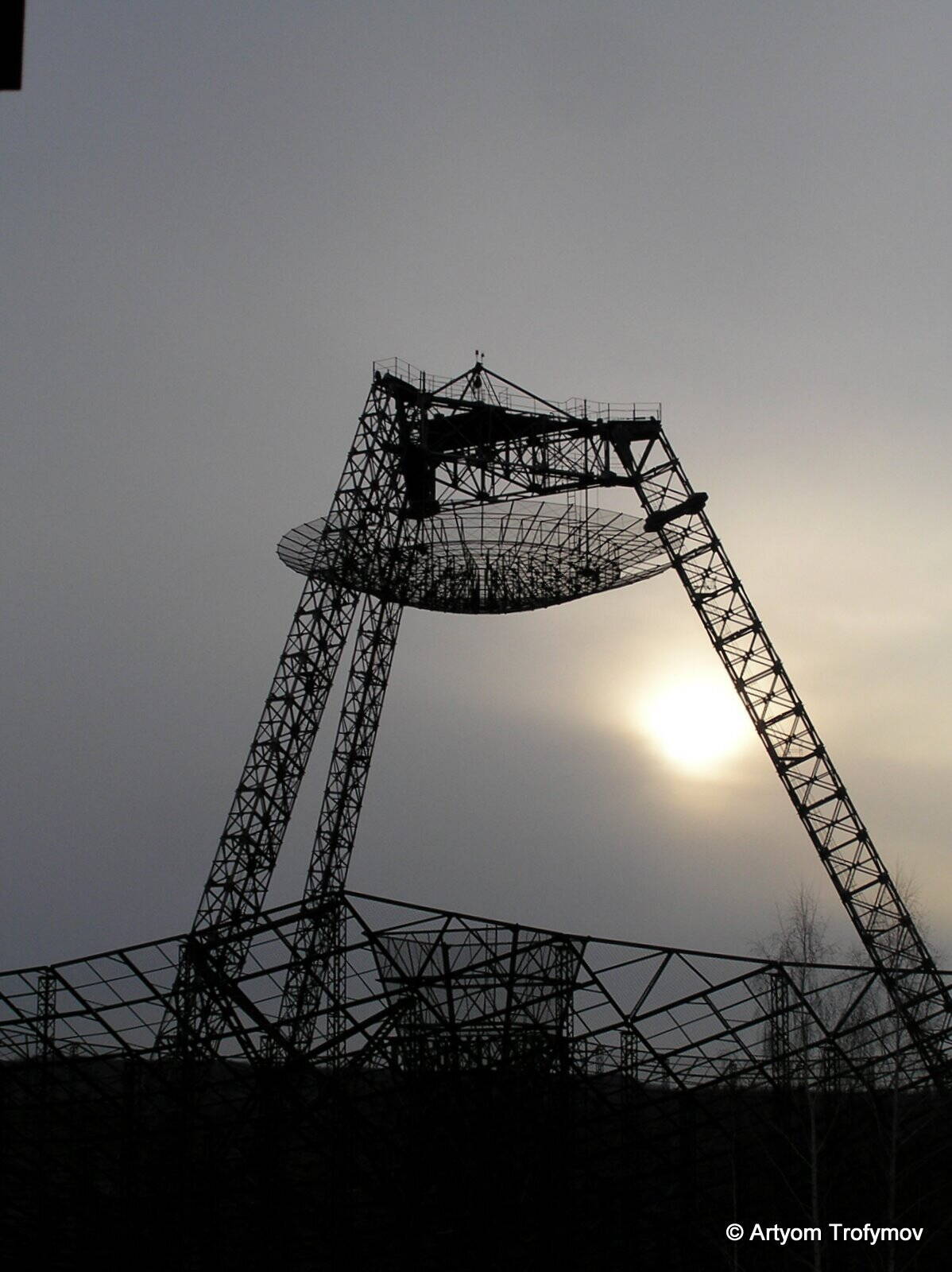

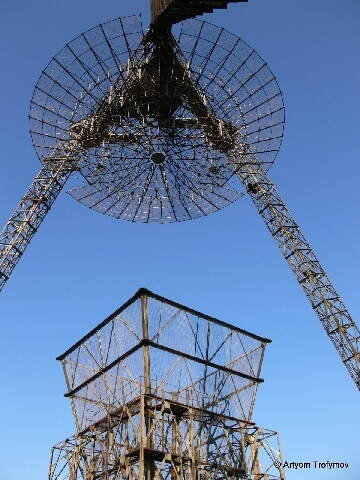

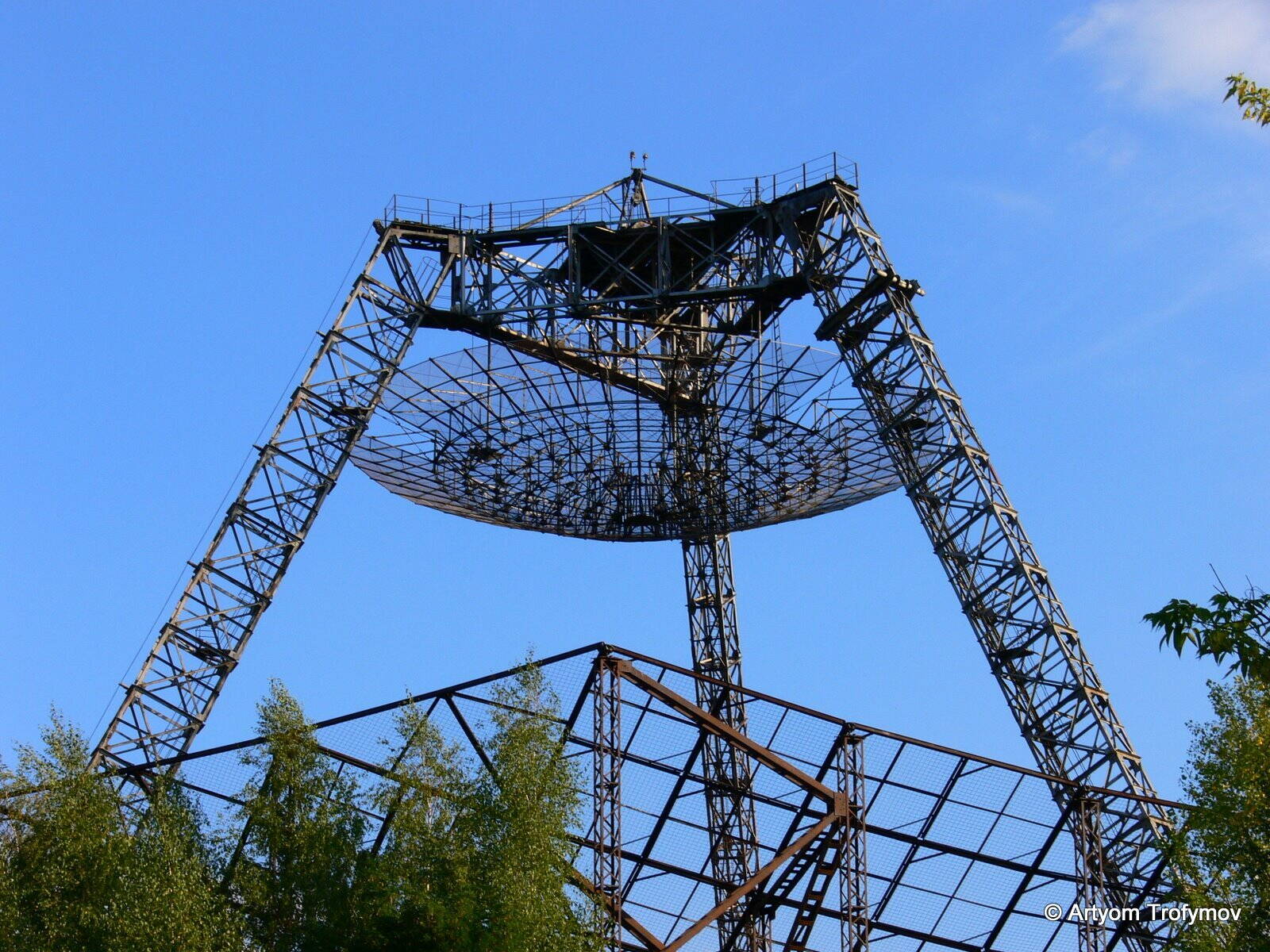

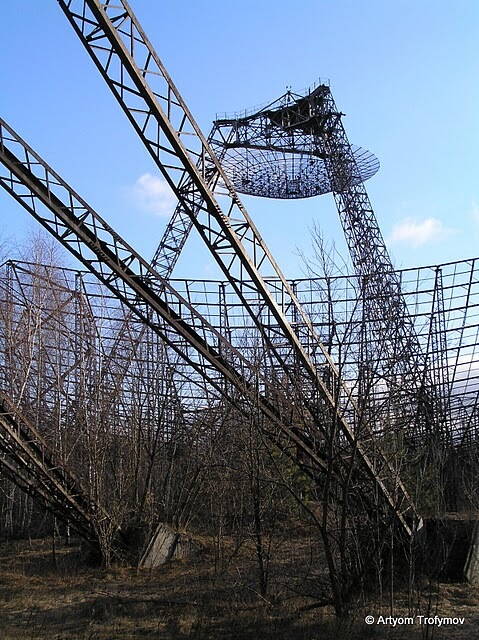

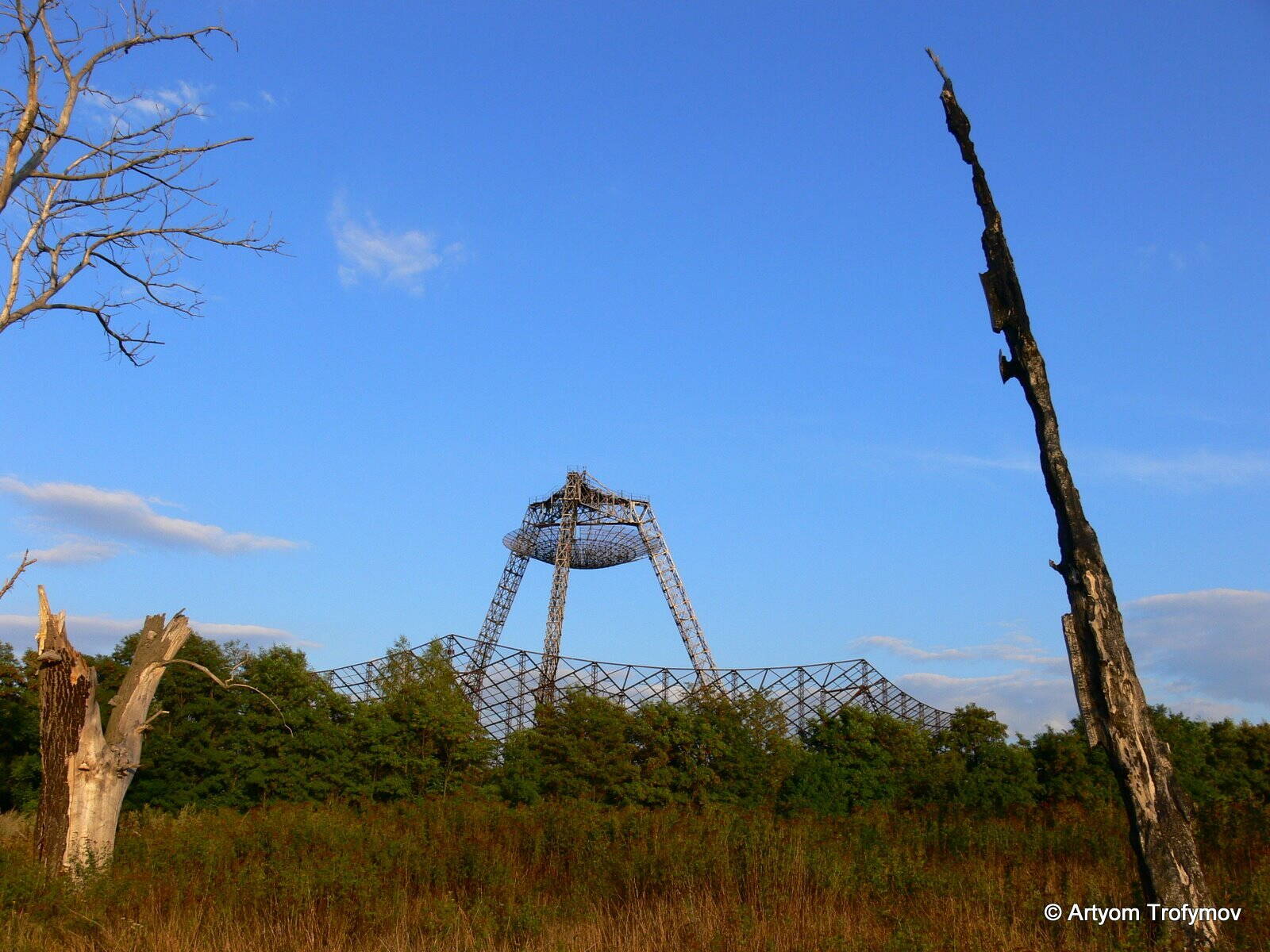

И так, трехногий радар...

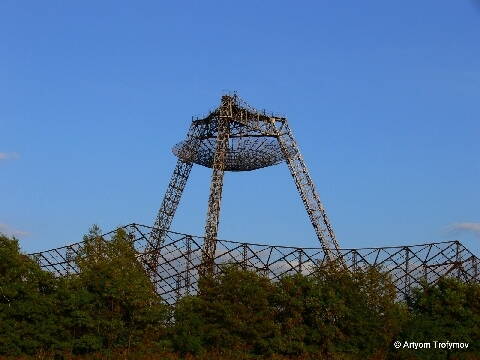

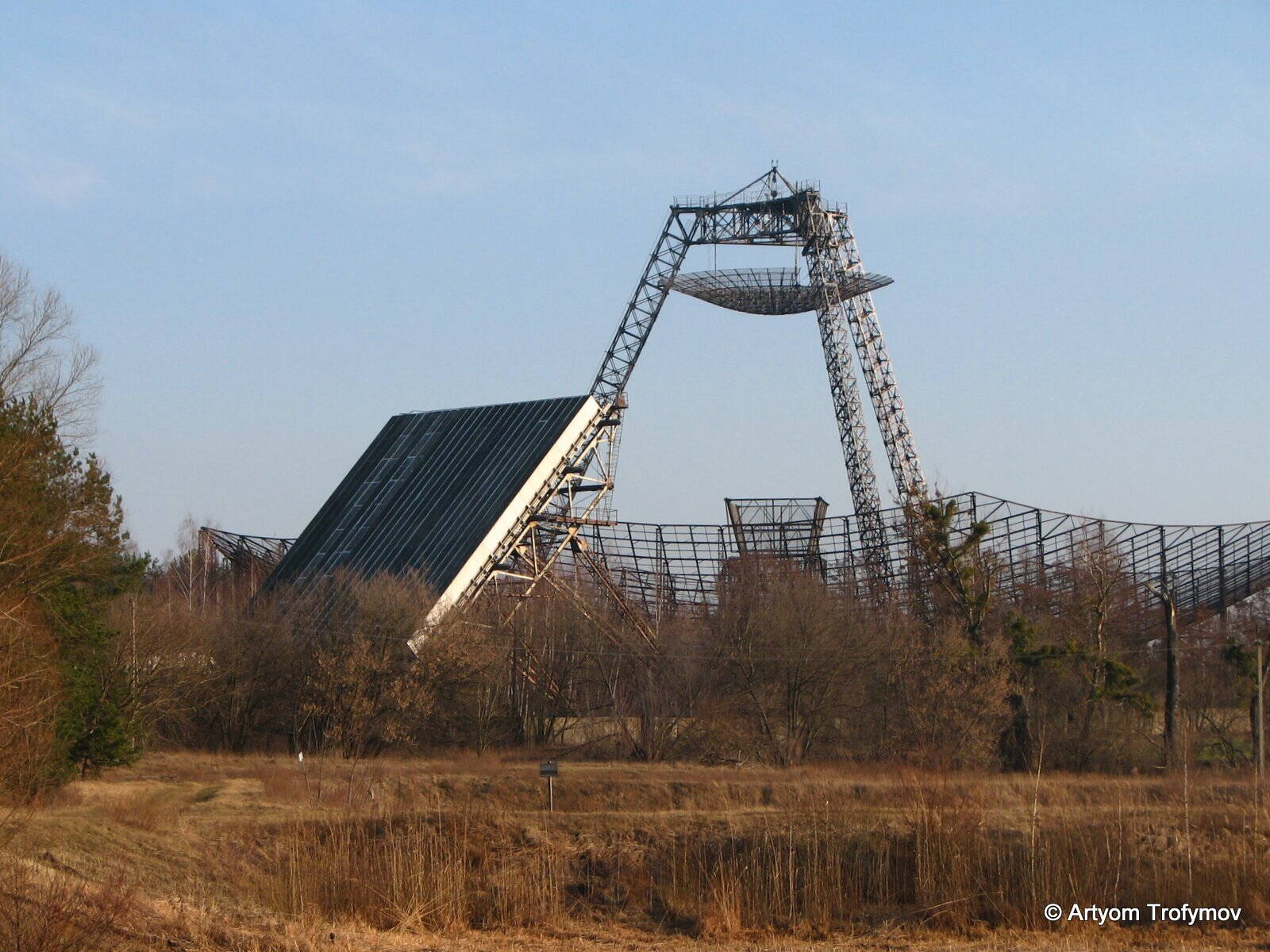

Данный радар самый большой в Европе и второй по величине в мире. Больше него только радар построенный в центре вулкана в Аресибо, Пуэрто Рико. Он имеет диаметр 304 м.

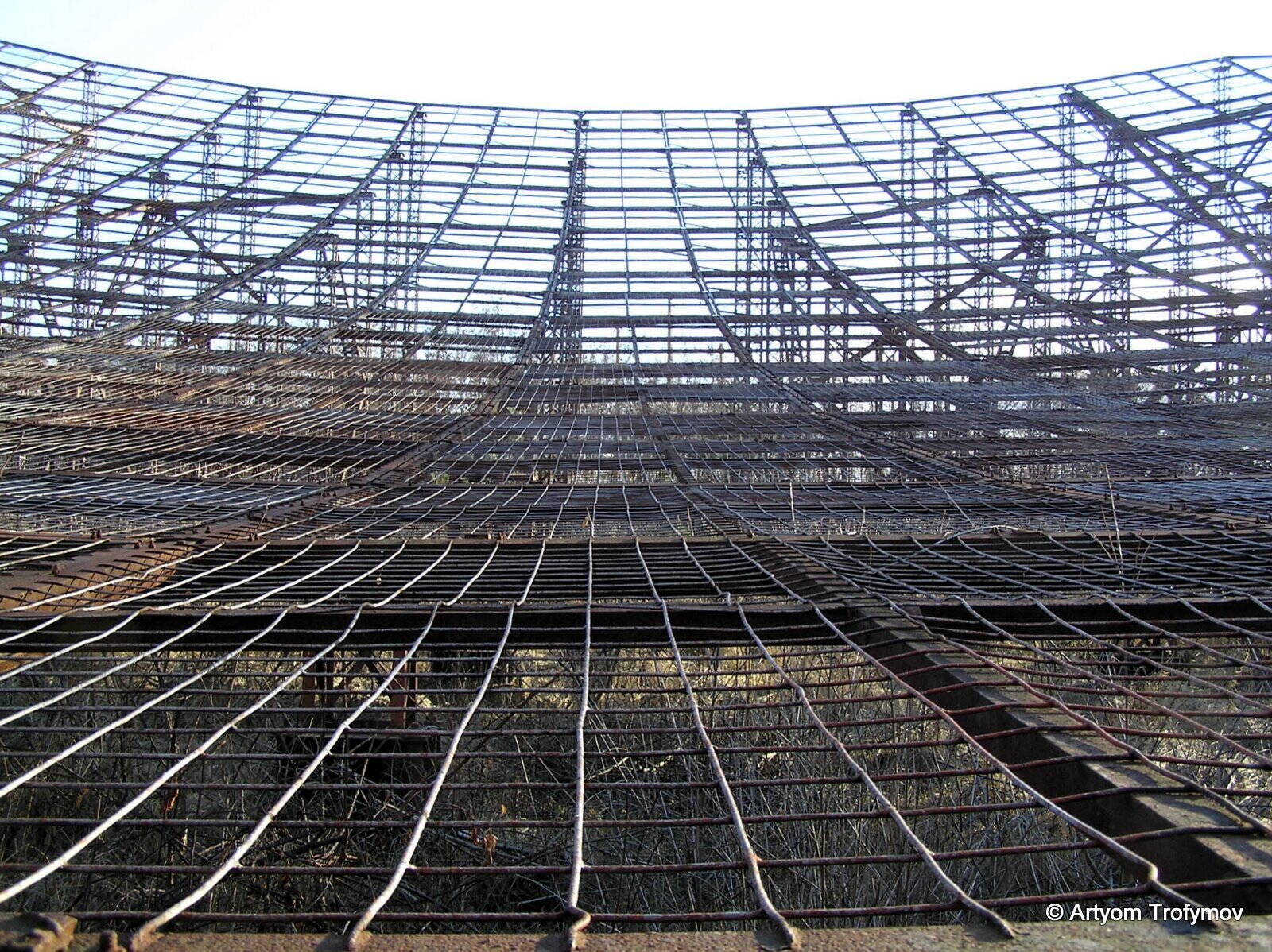

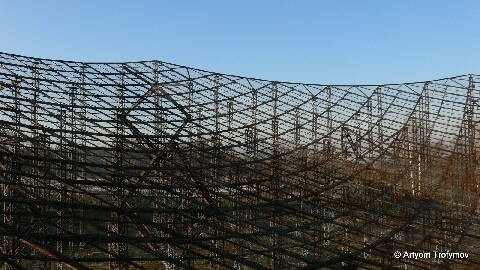

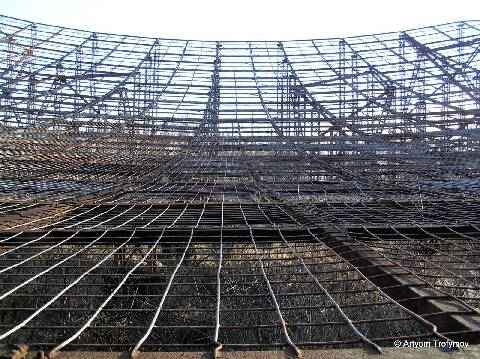

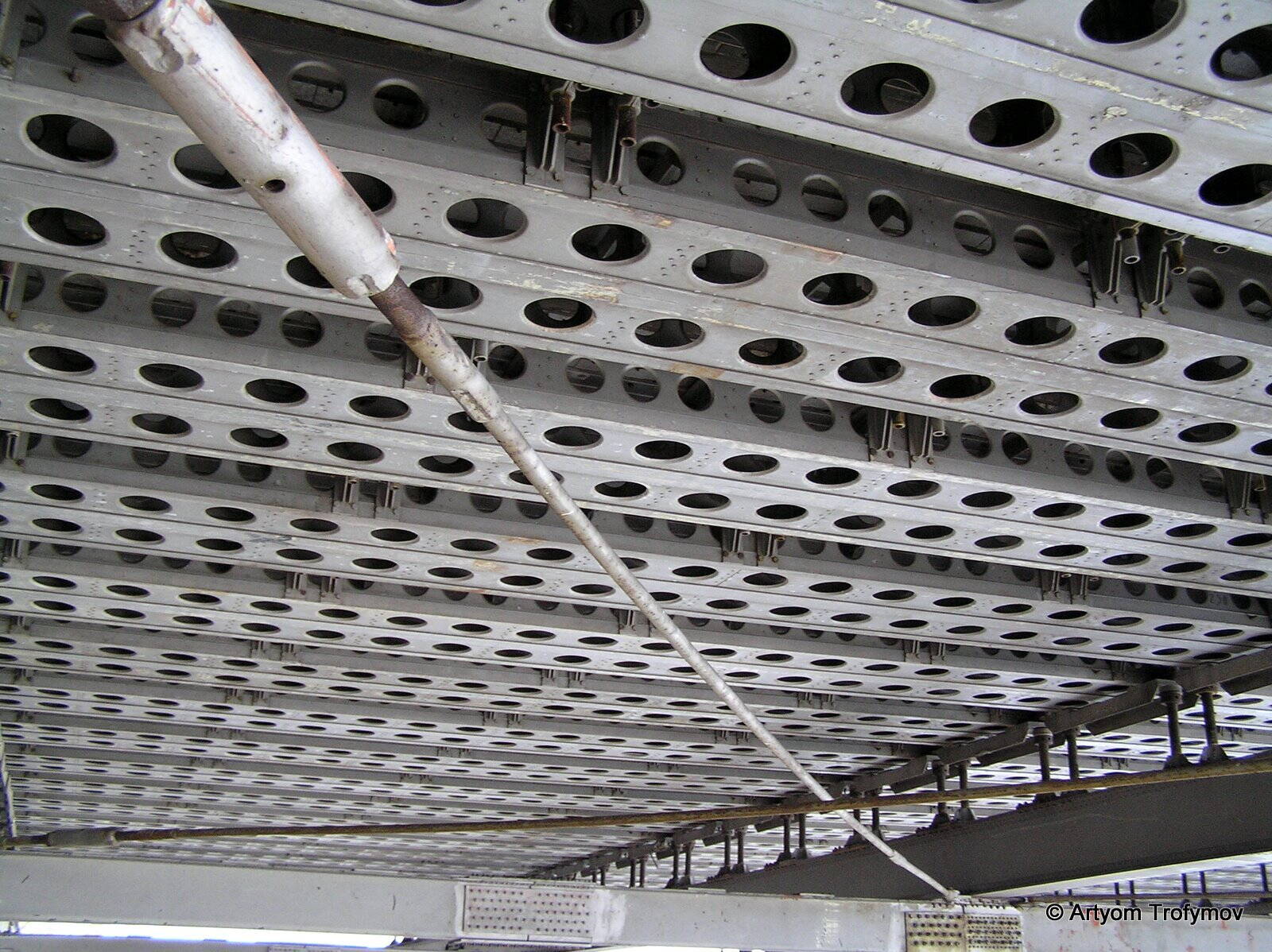

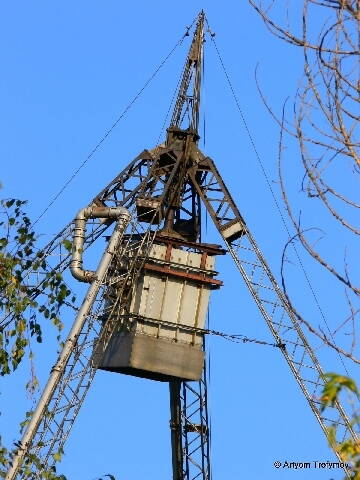

Под ним находится огромный экран и излучатель.

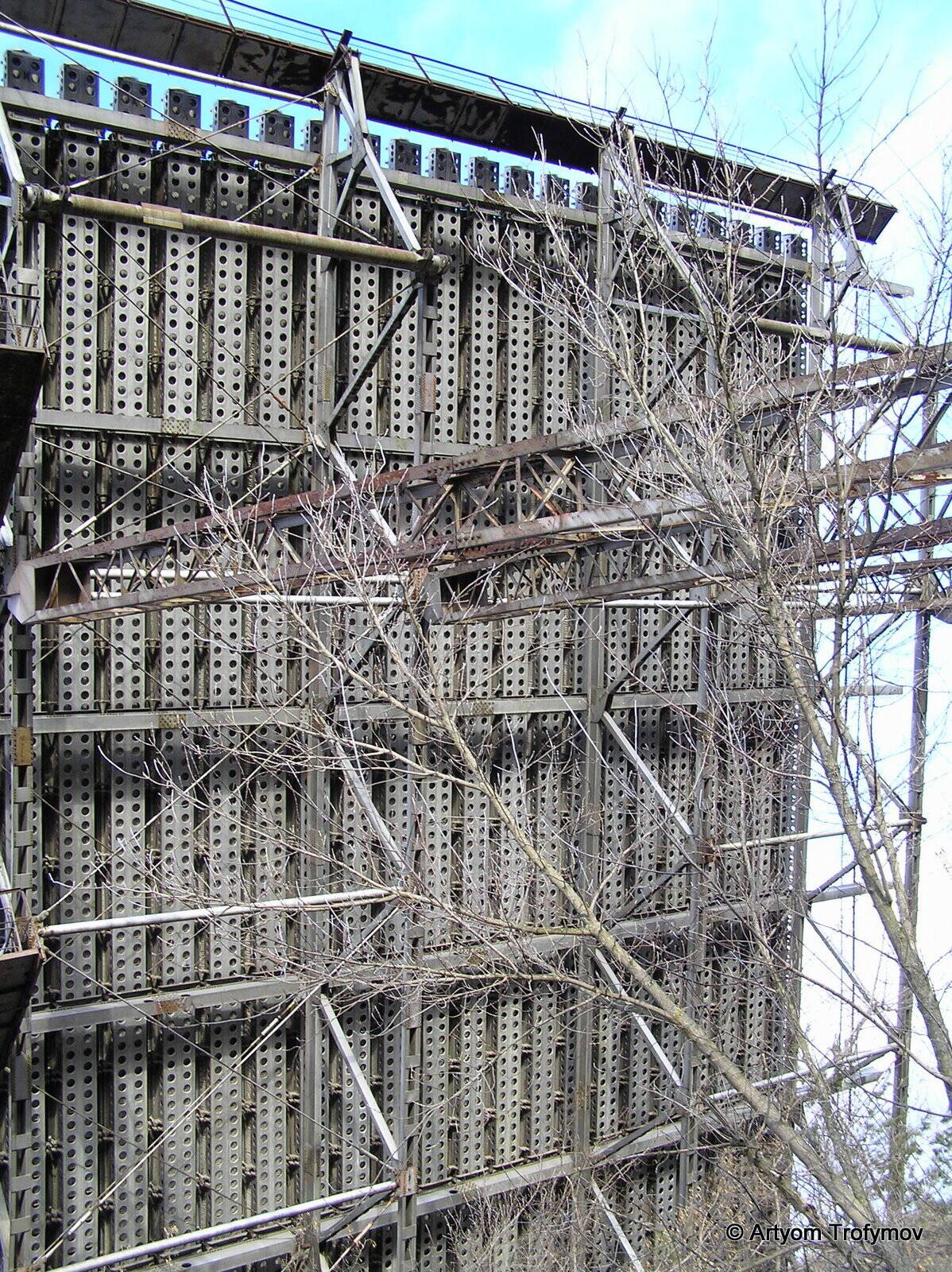

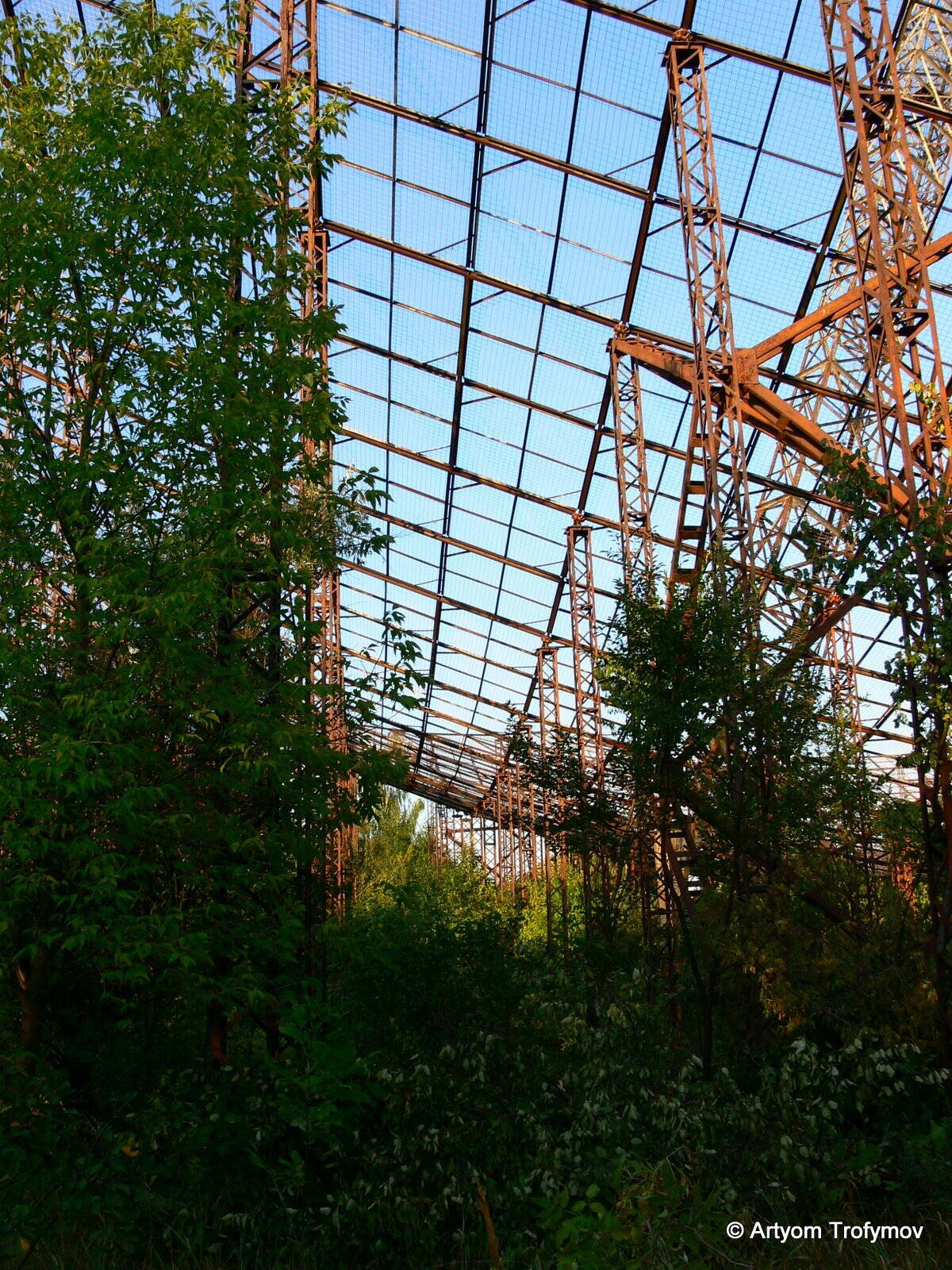

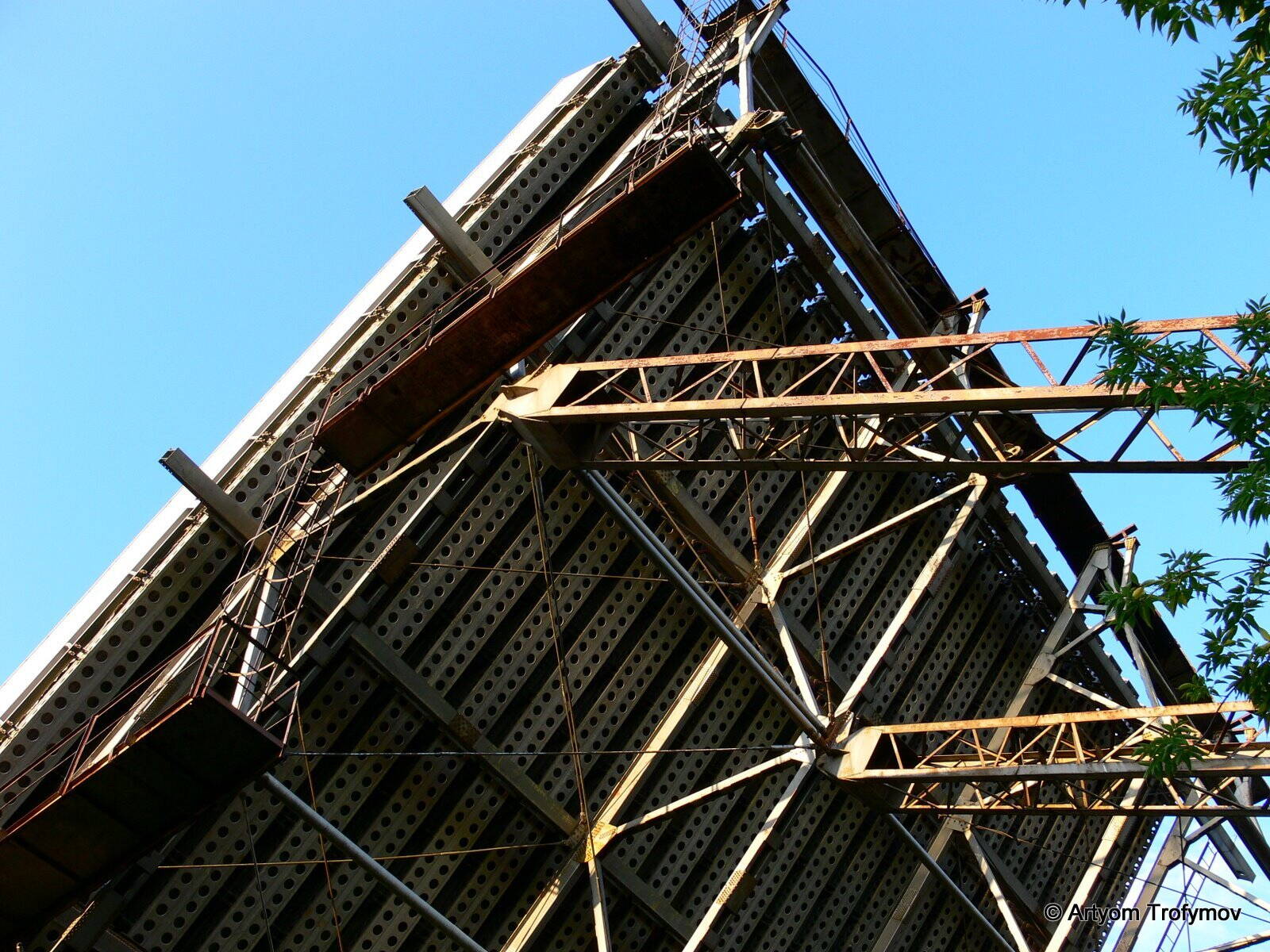

Весь экран расположен на множестве металлическиз опор.

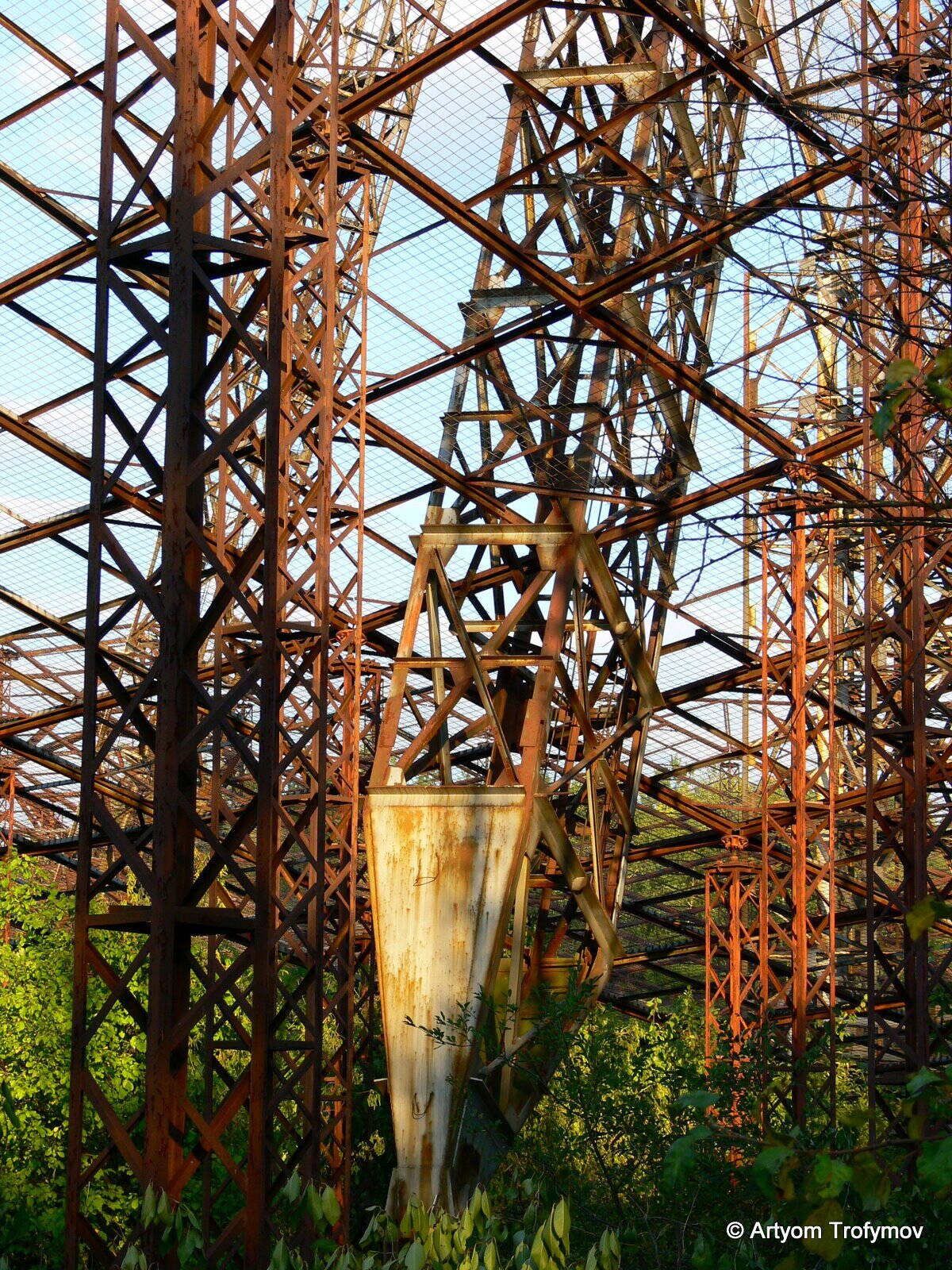

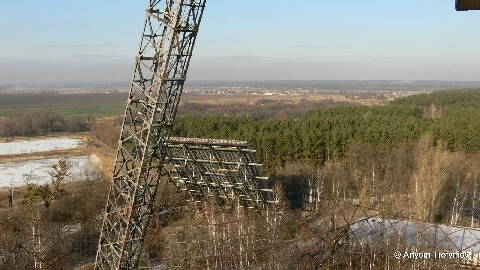

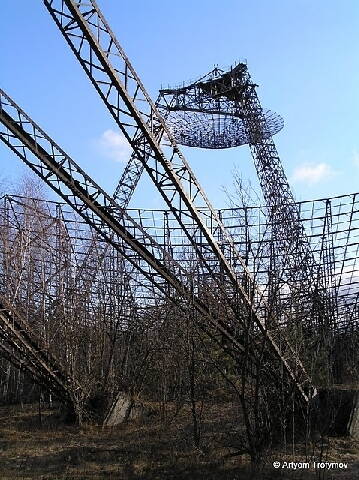

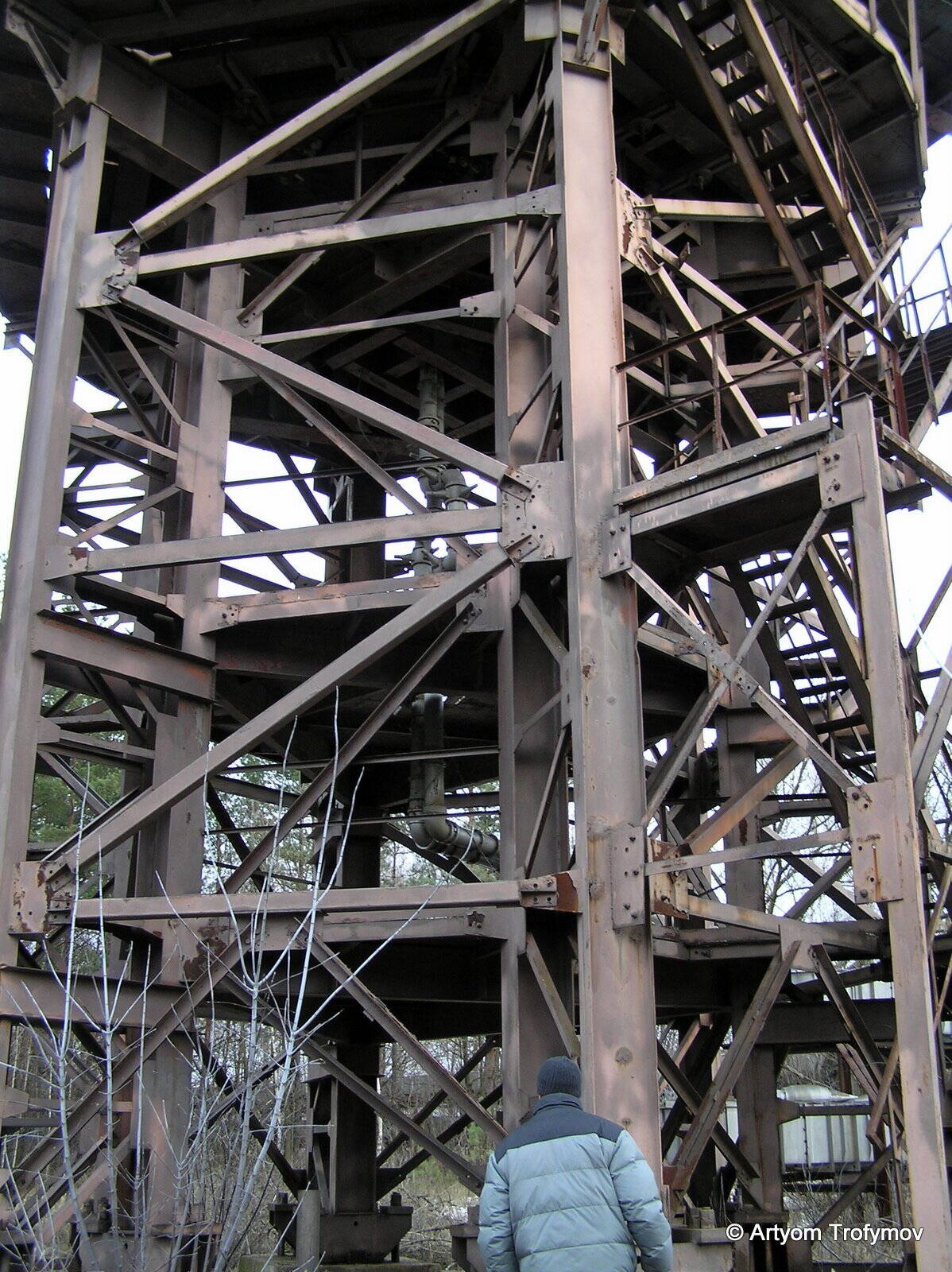

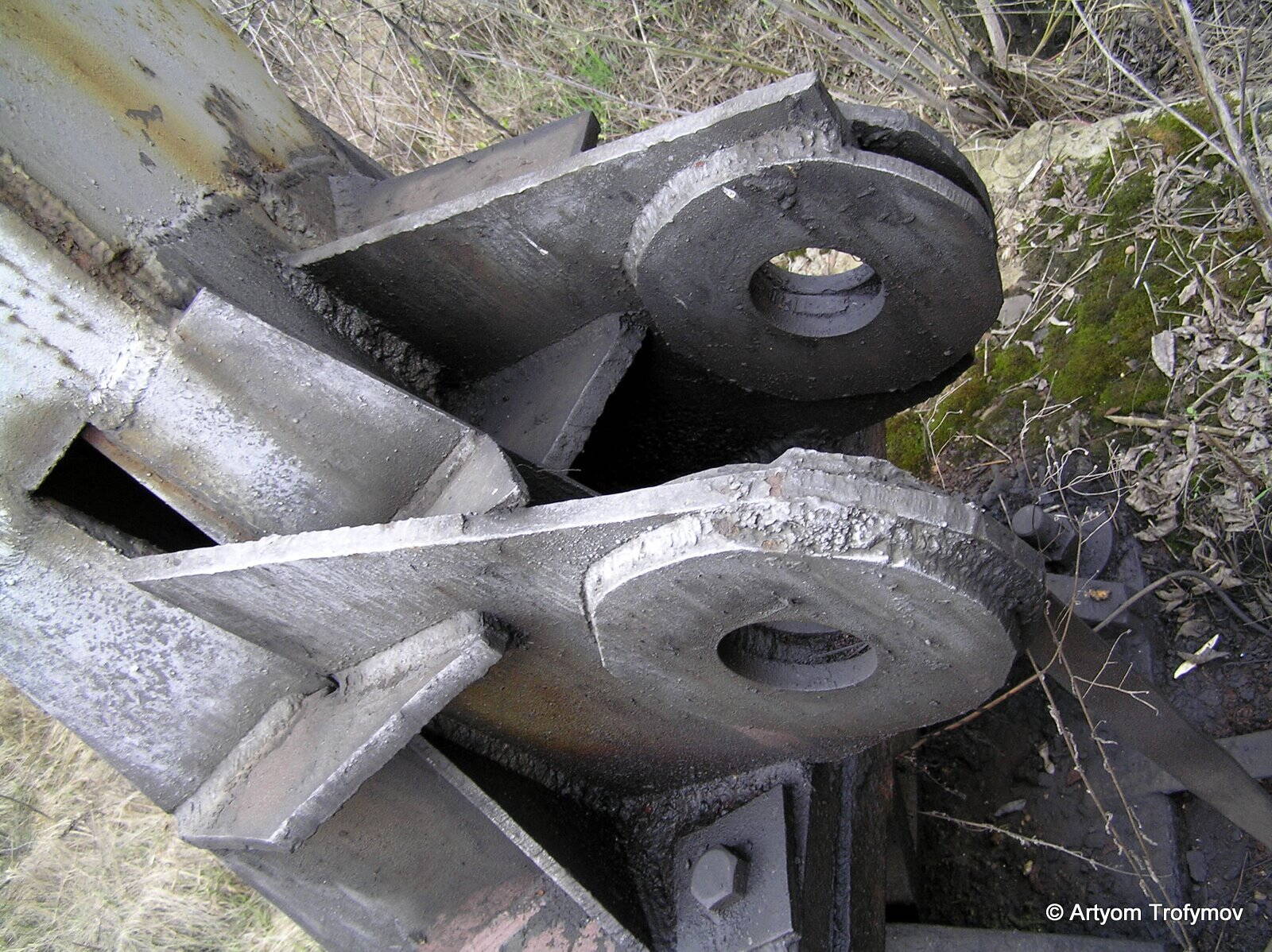

На этом фото отчетливо видно основание одной из ног.

Все сделано на совесть.

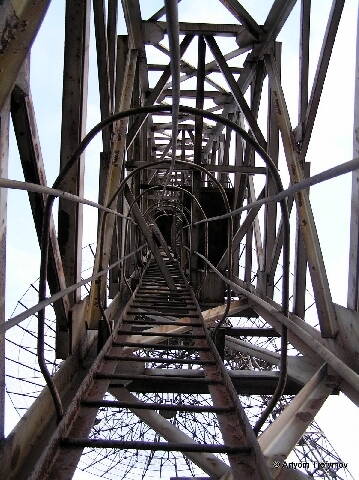

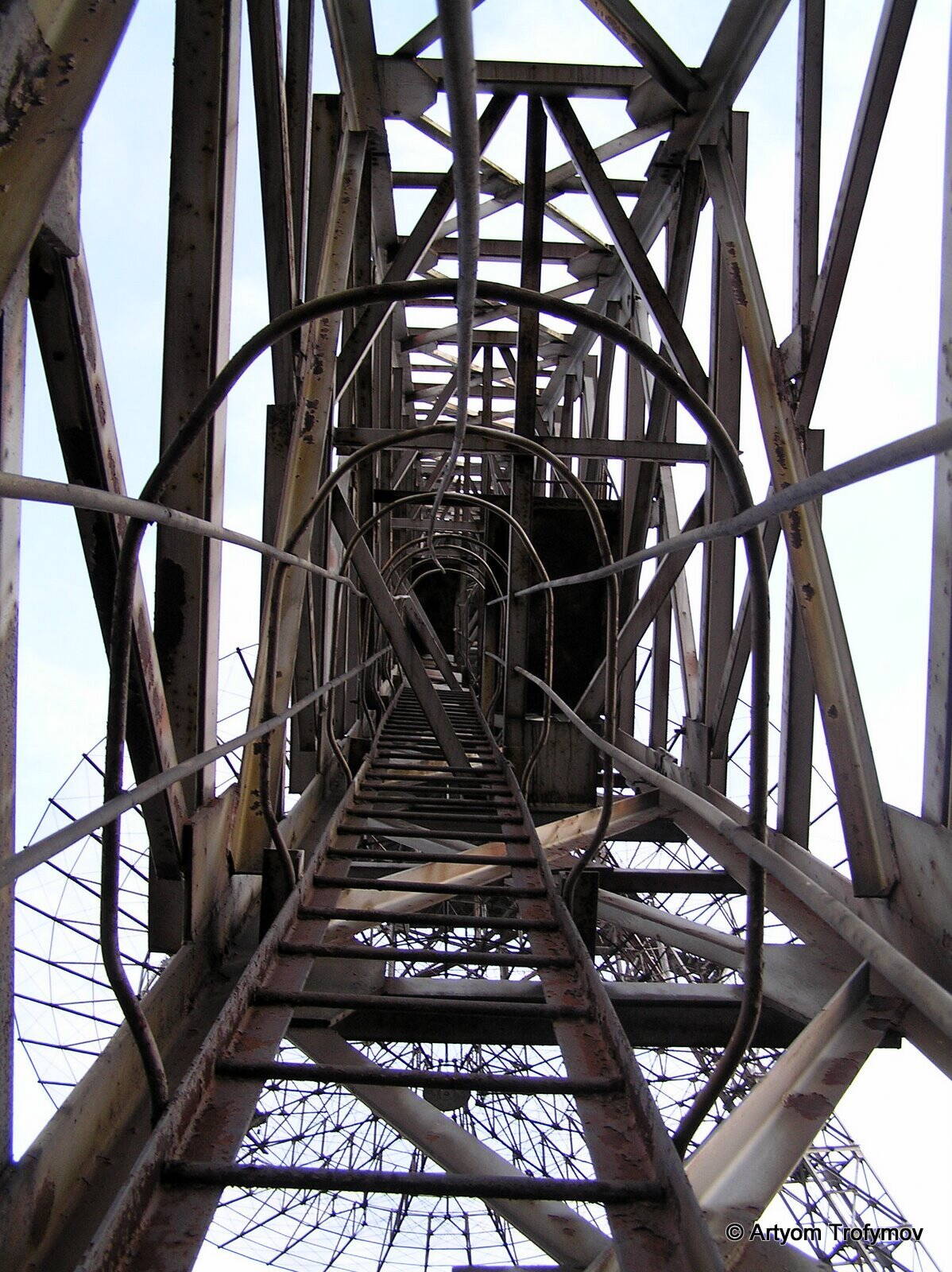

В каждой ноге есть лестница, по которой можно забраться наверх.

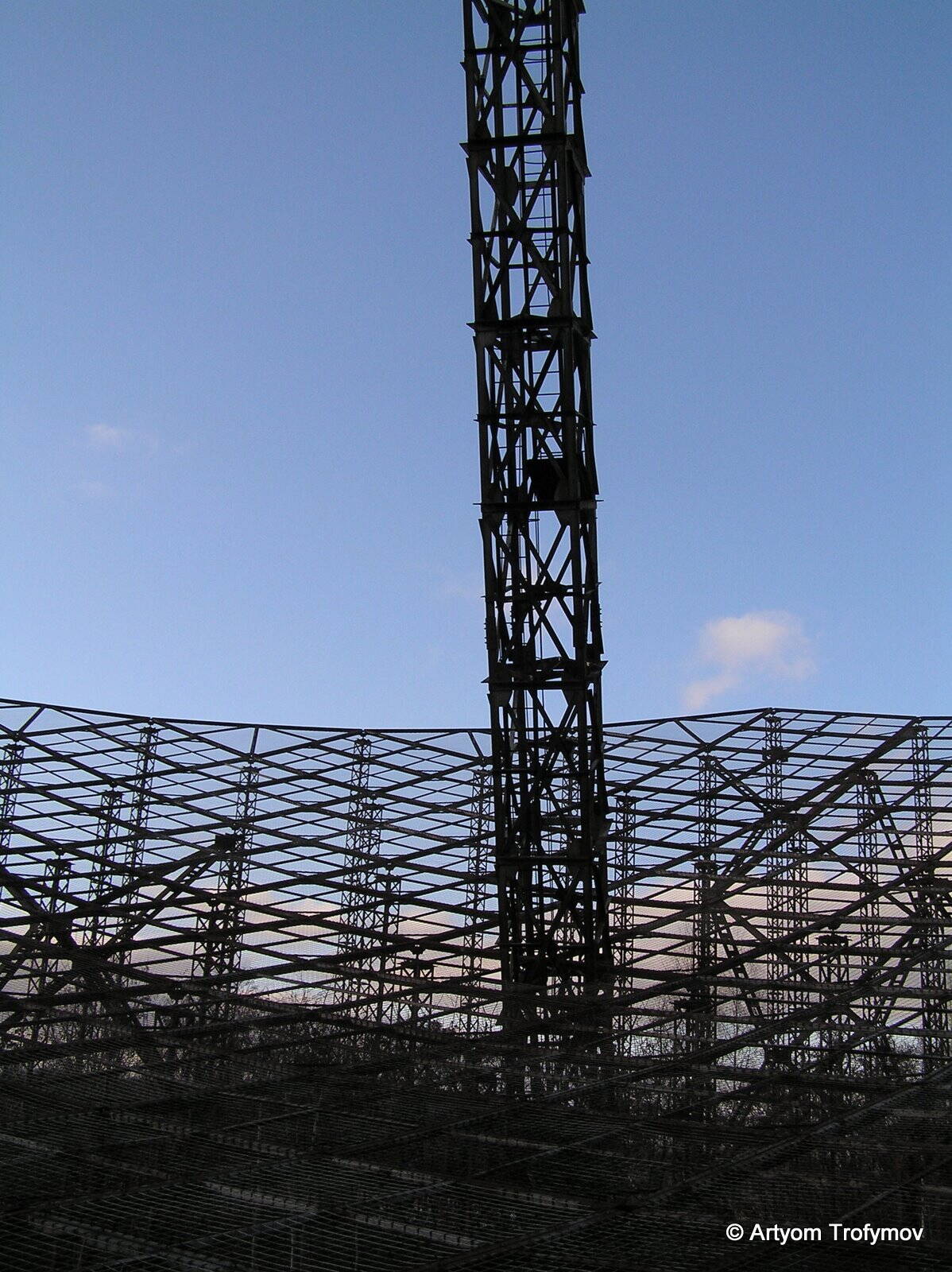

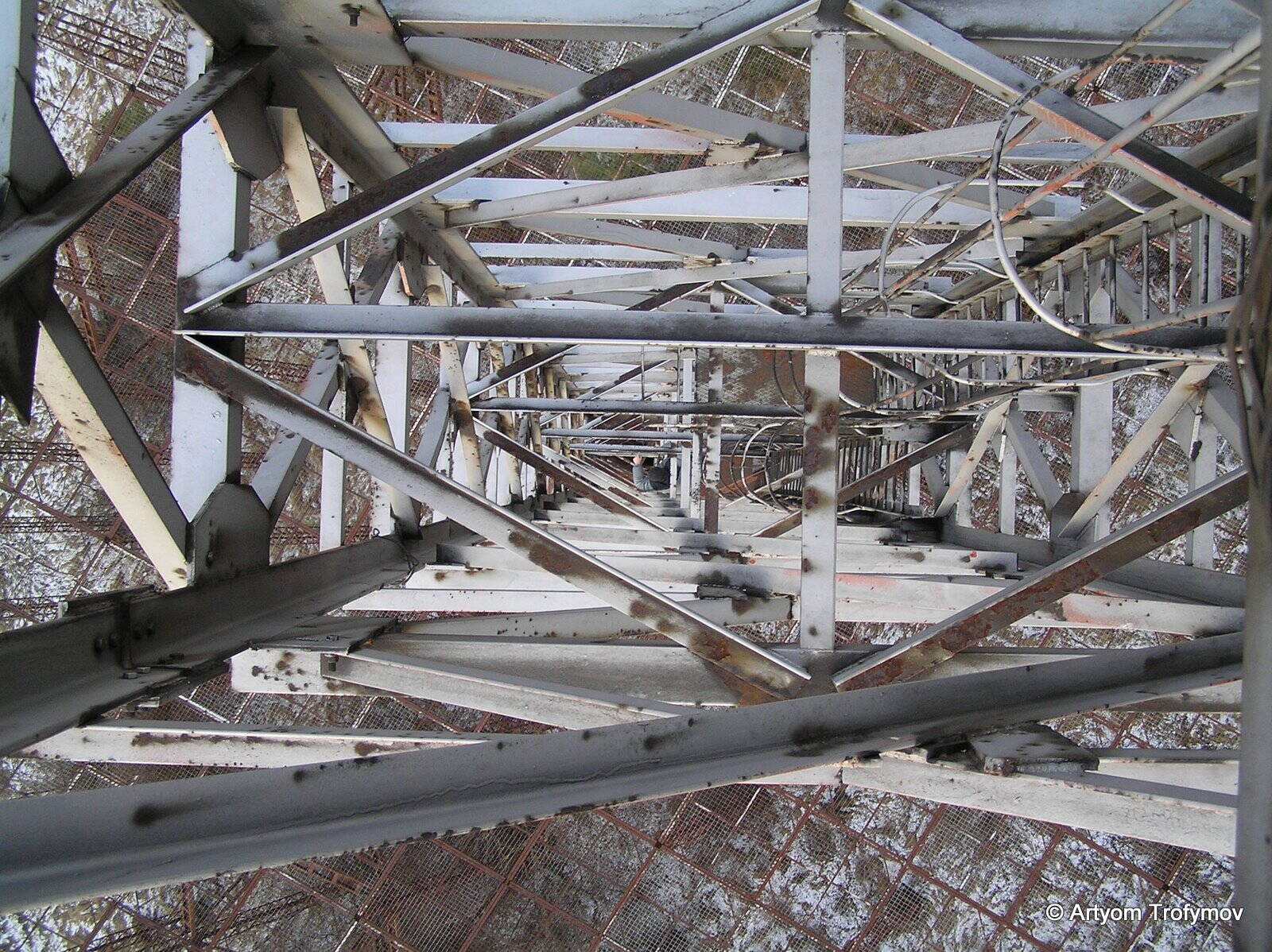

Поднявшись на две трети длины ноги, открывается вид еще лучше чем с земли.

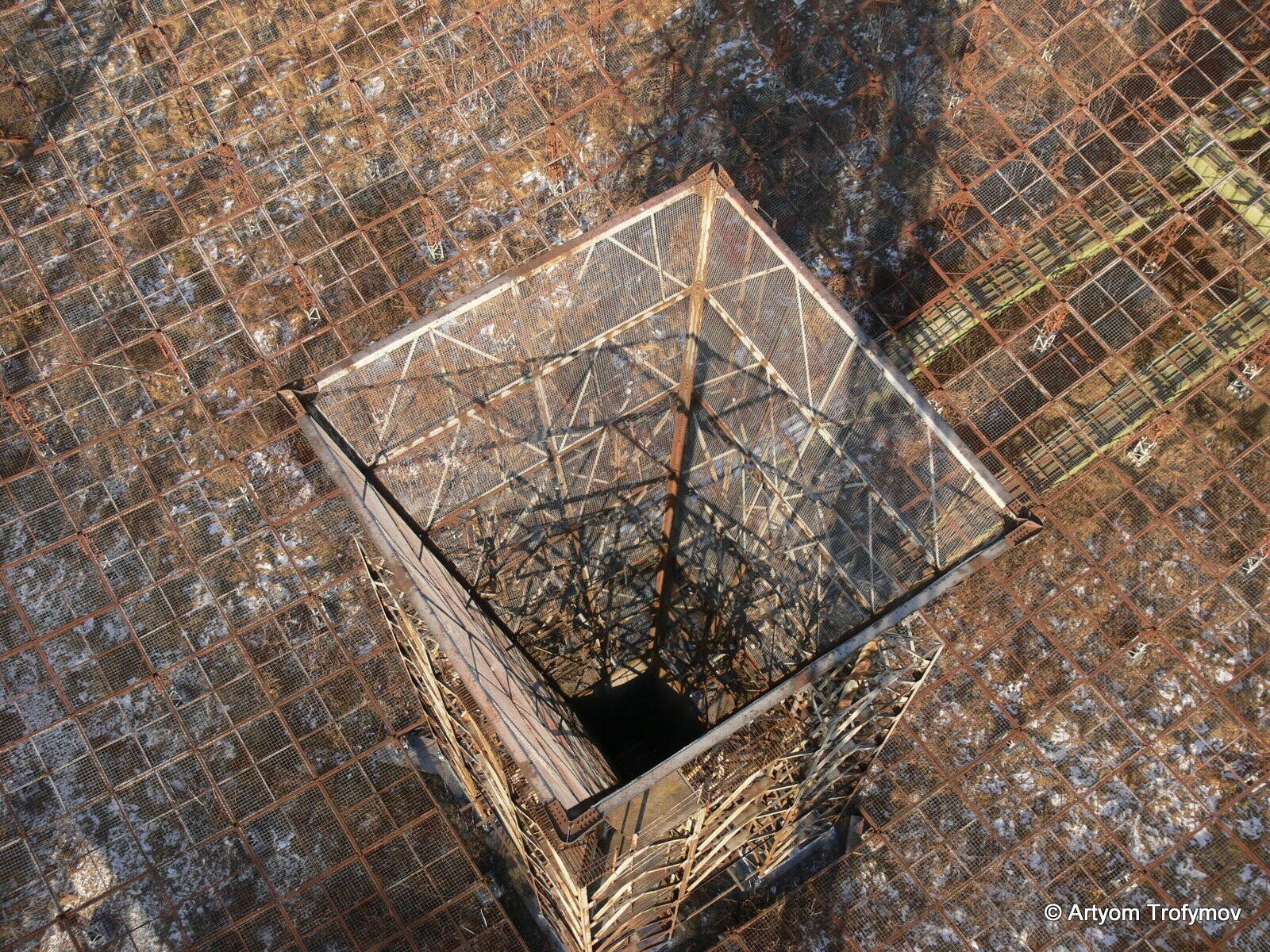

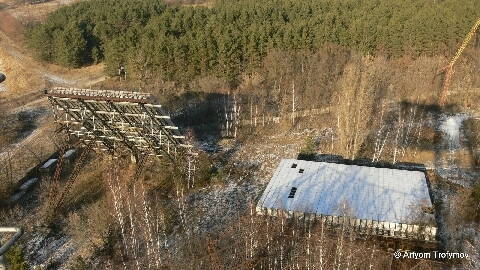

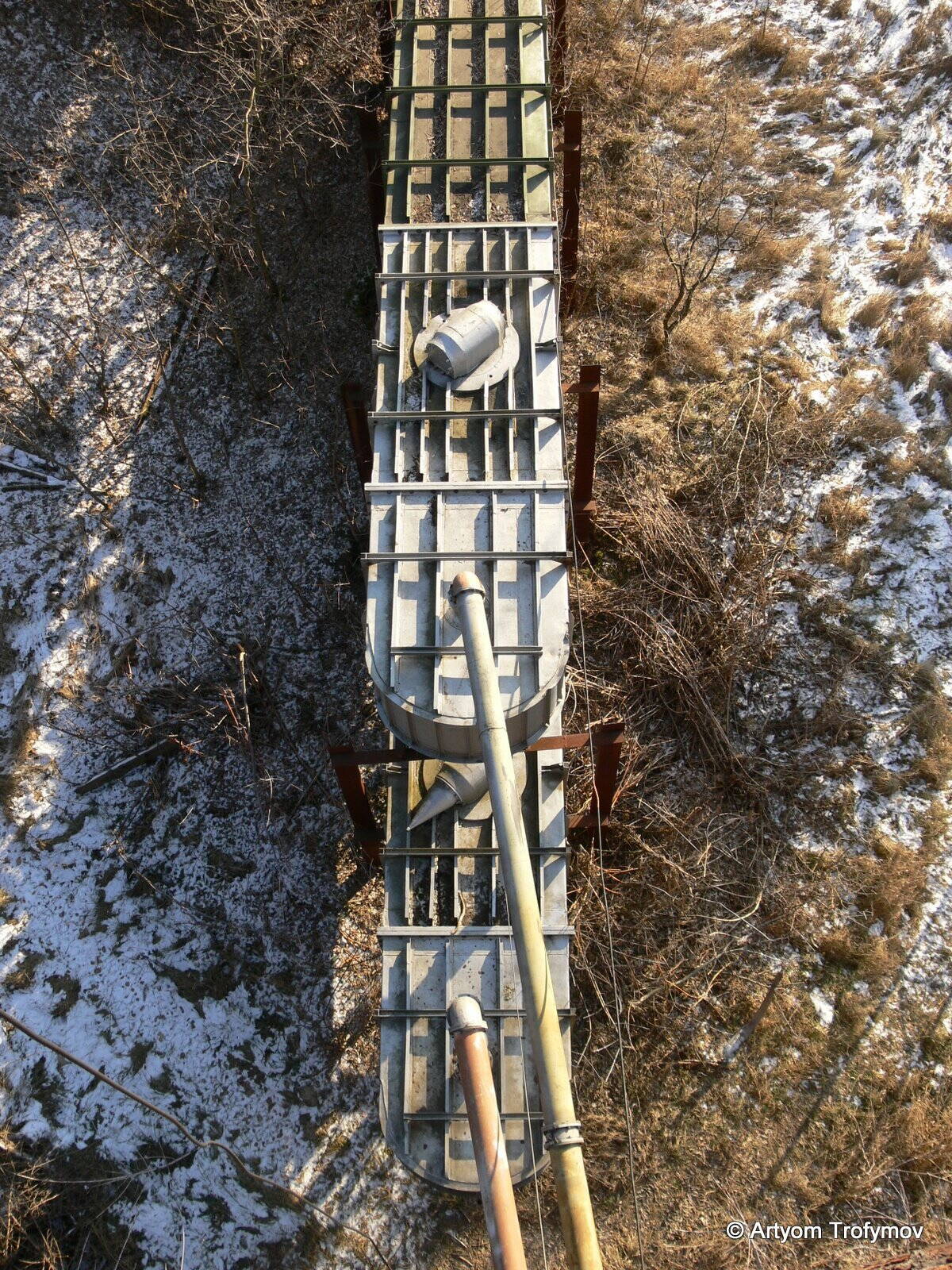

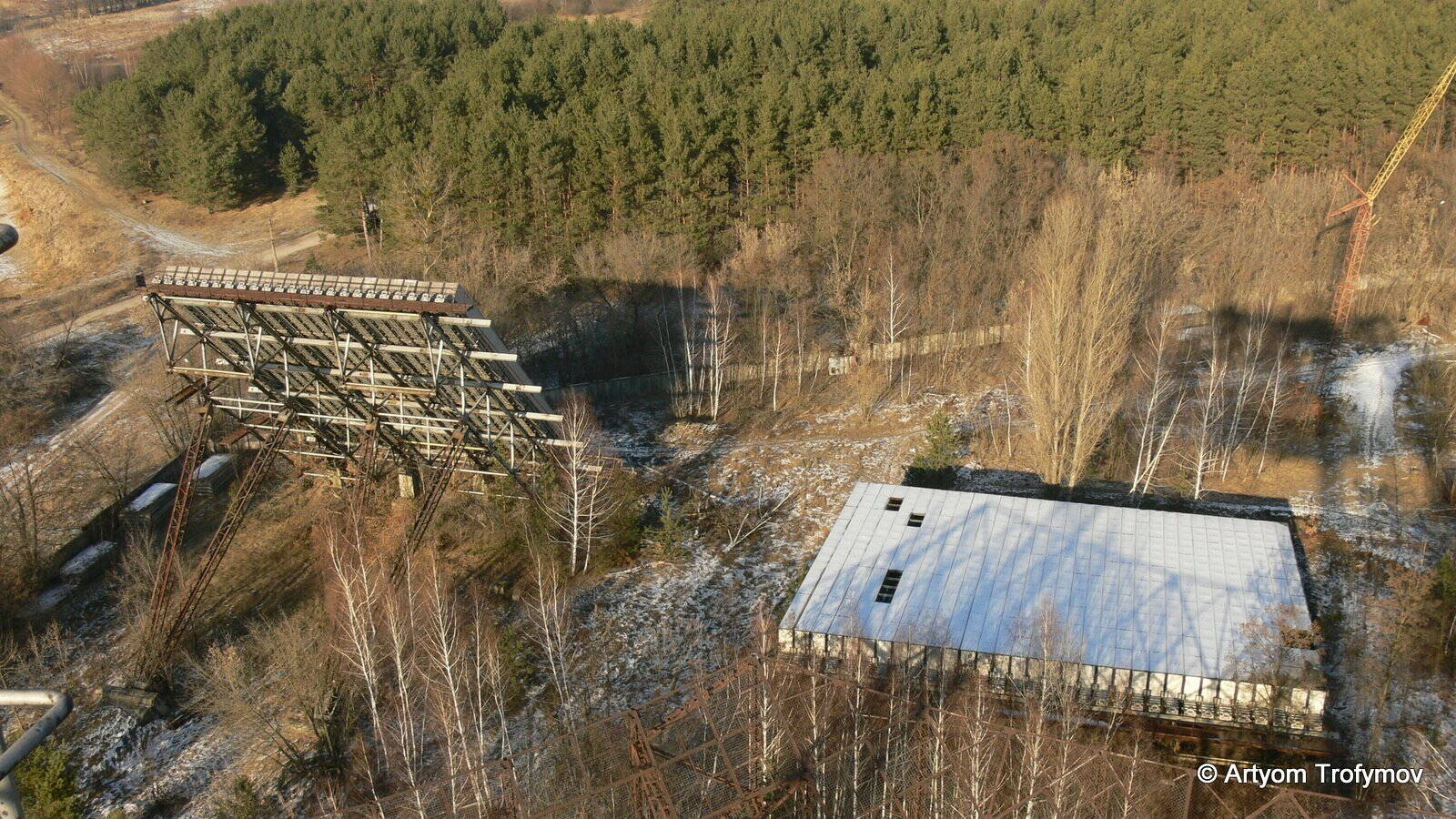

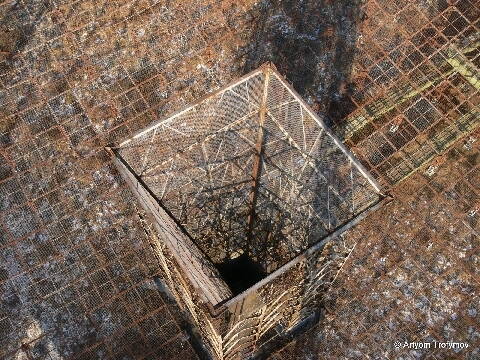

Излучатель - вид сверху. Если бы его включили в данный момент, то получилось бы вкусное барбекю из фотографа

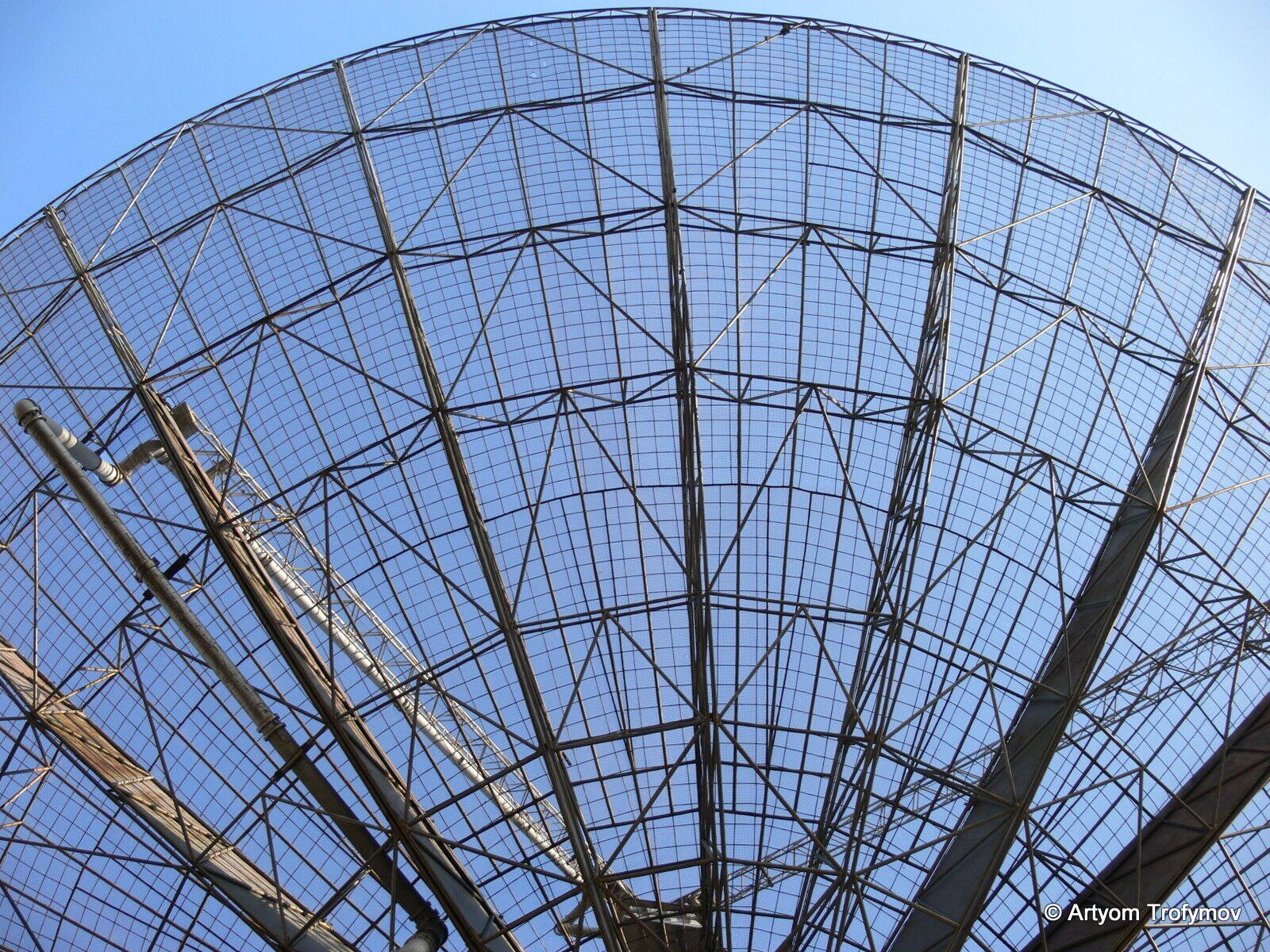

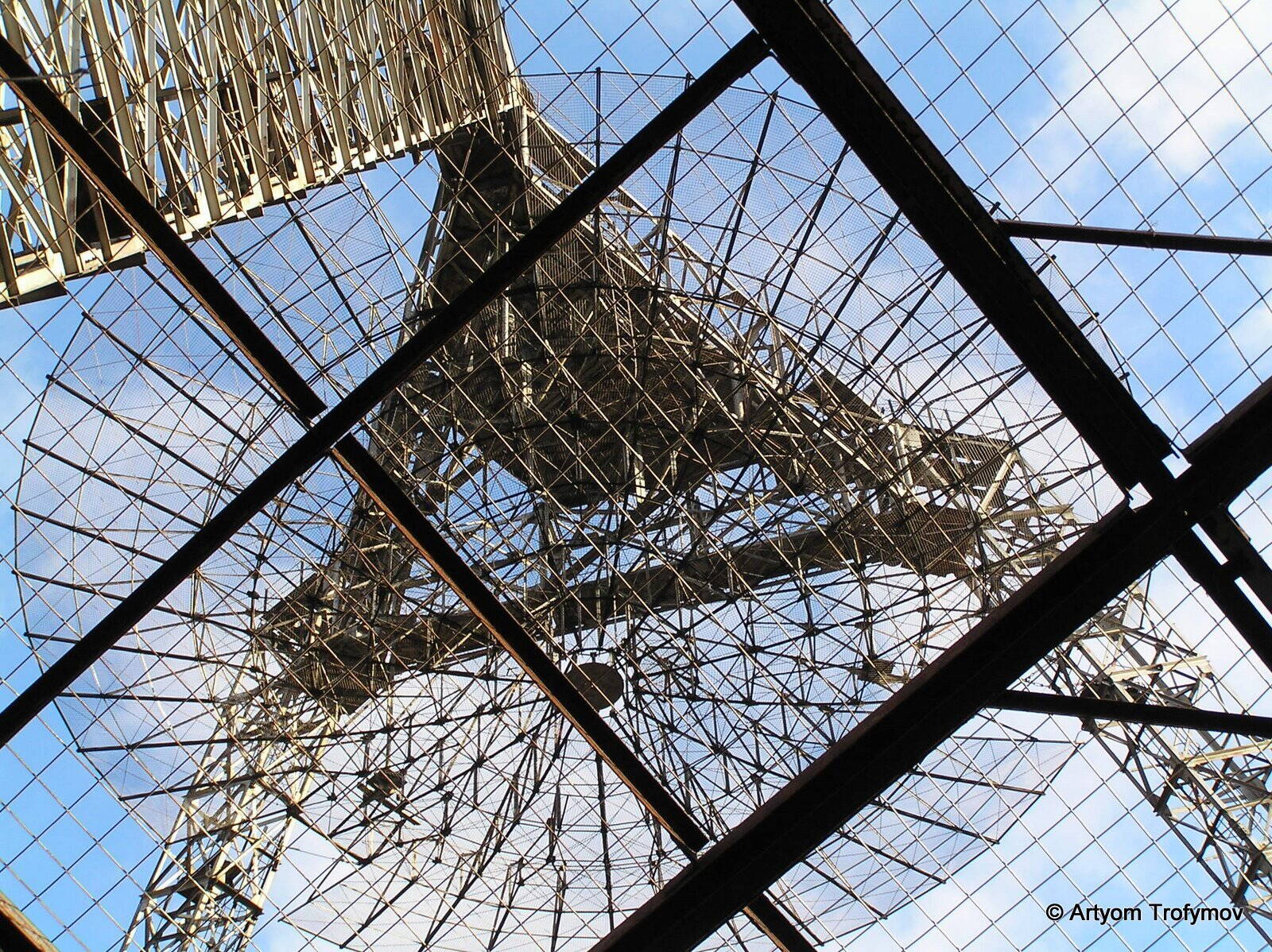

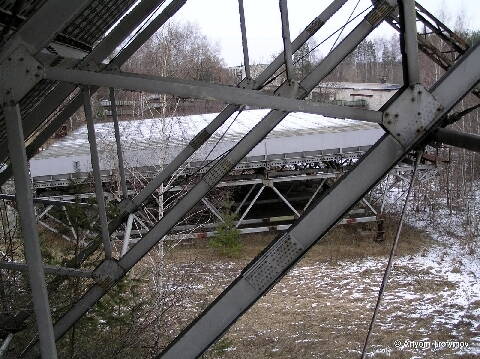

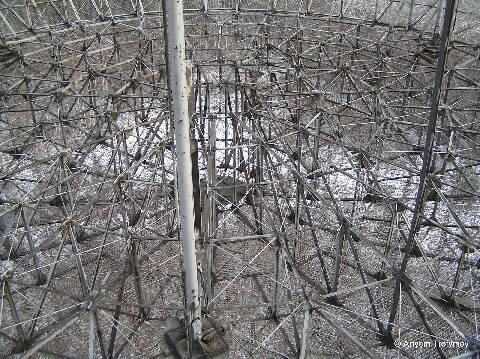

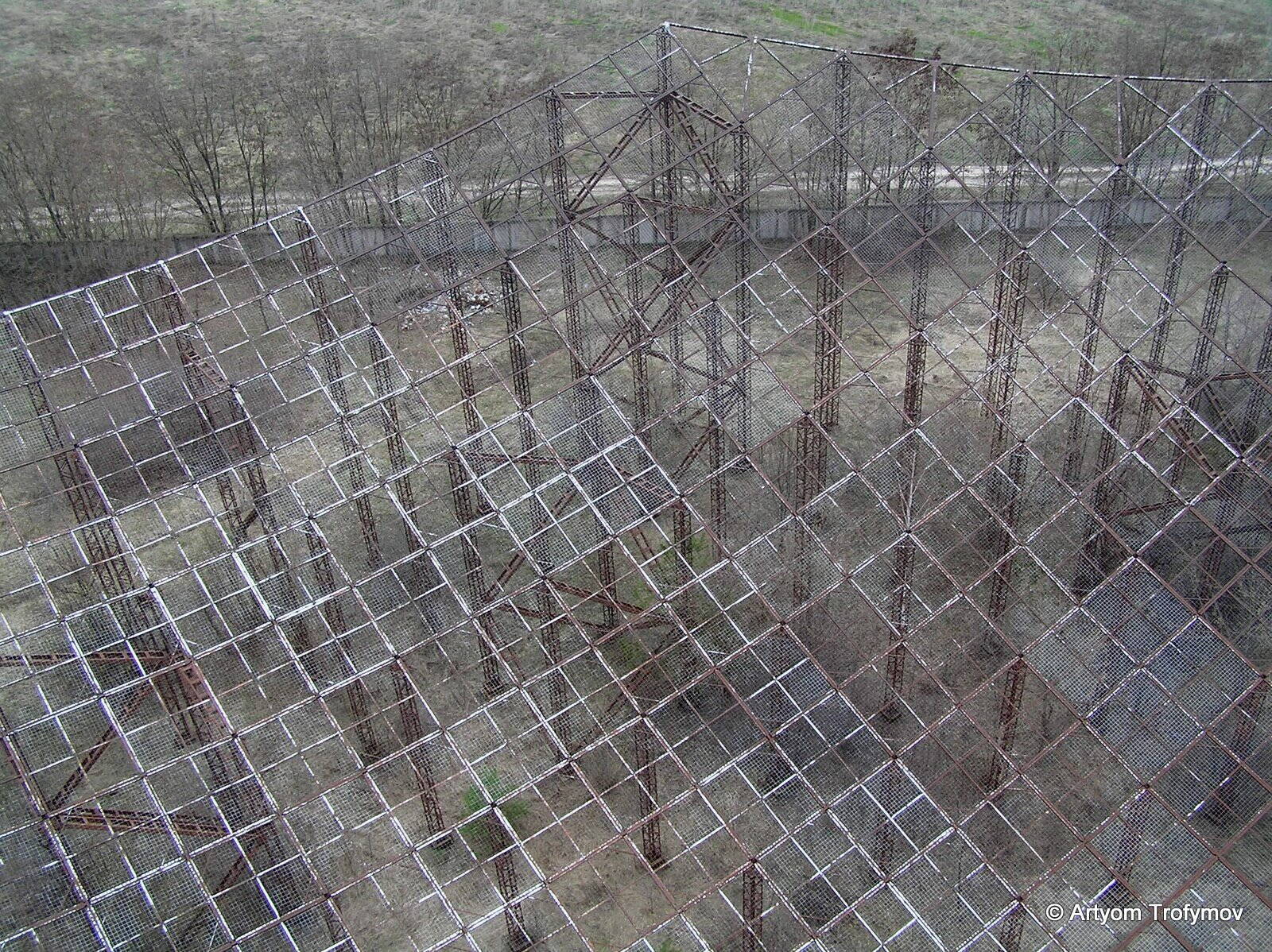

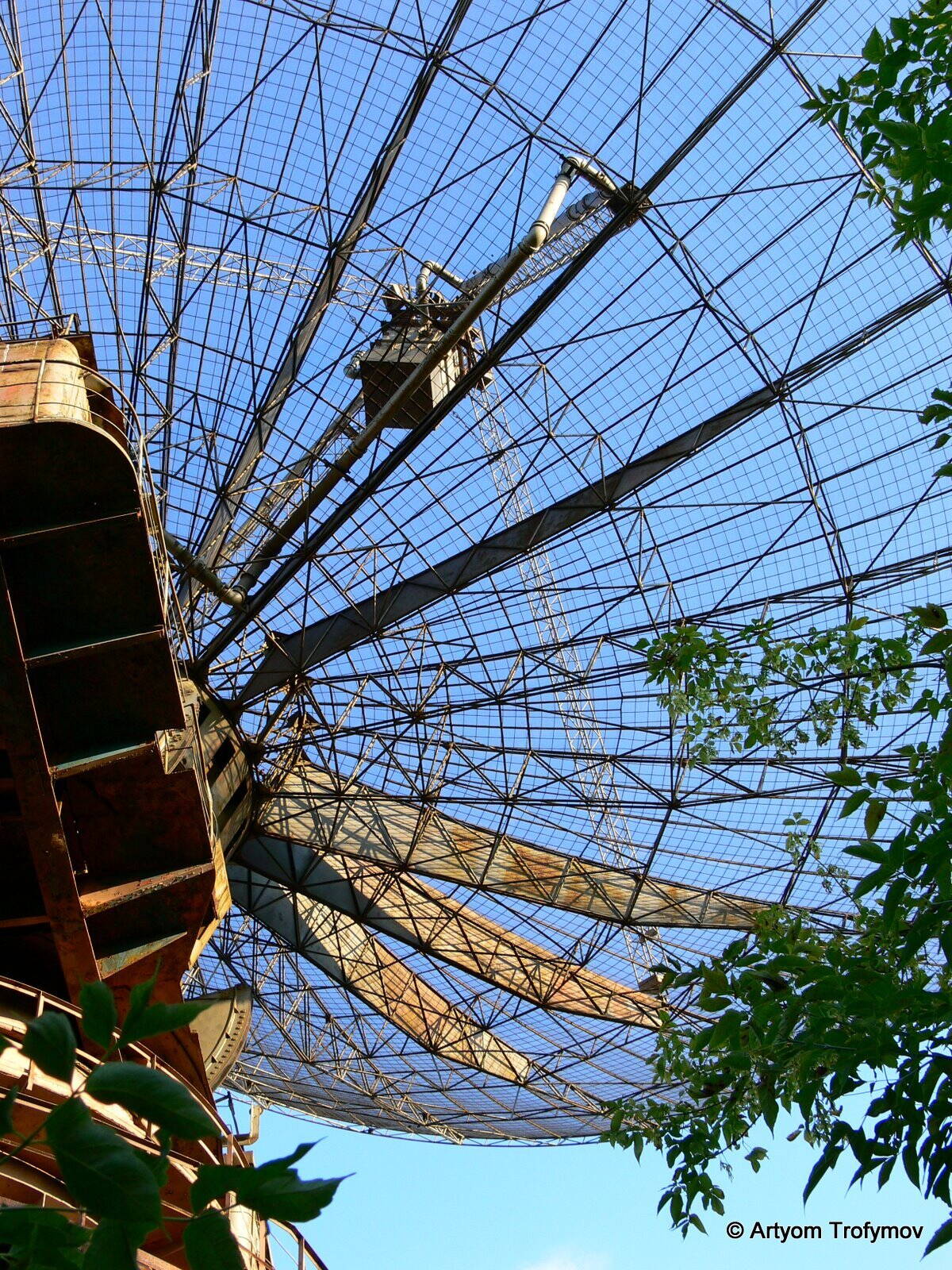

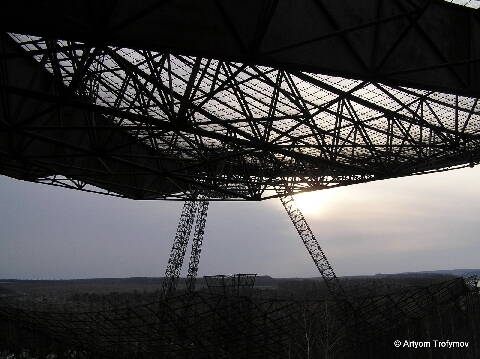

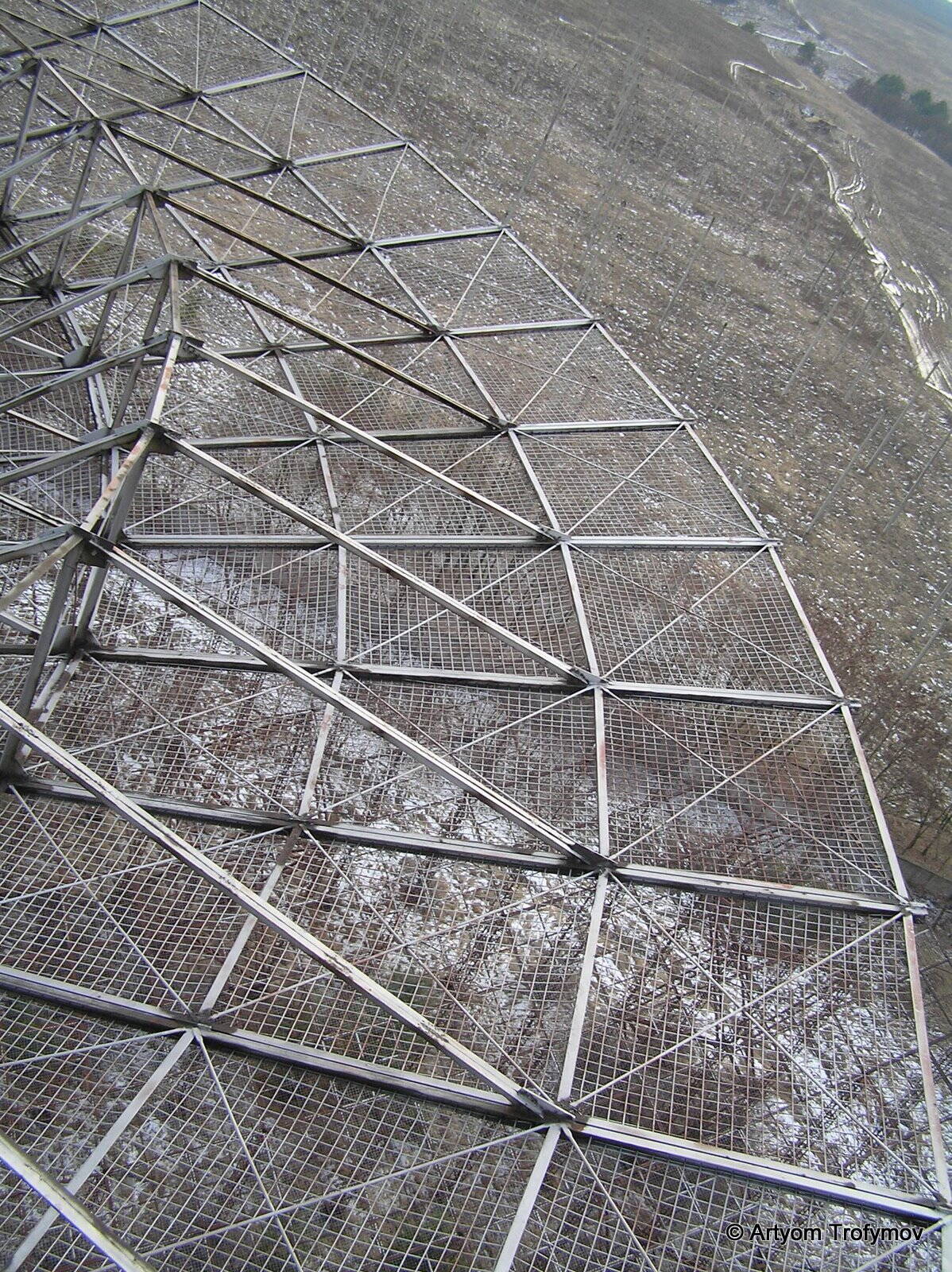

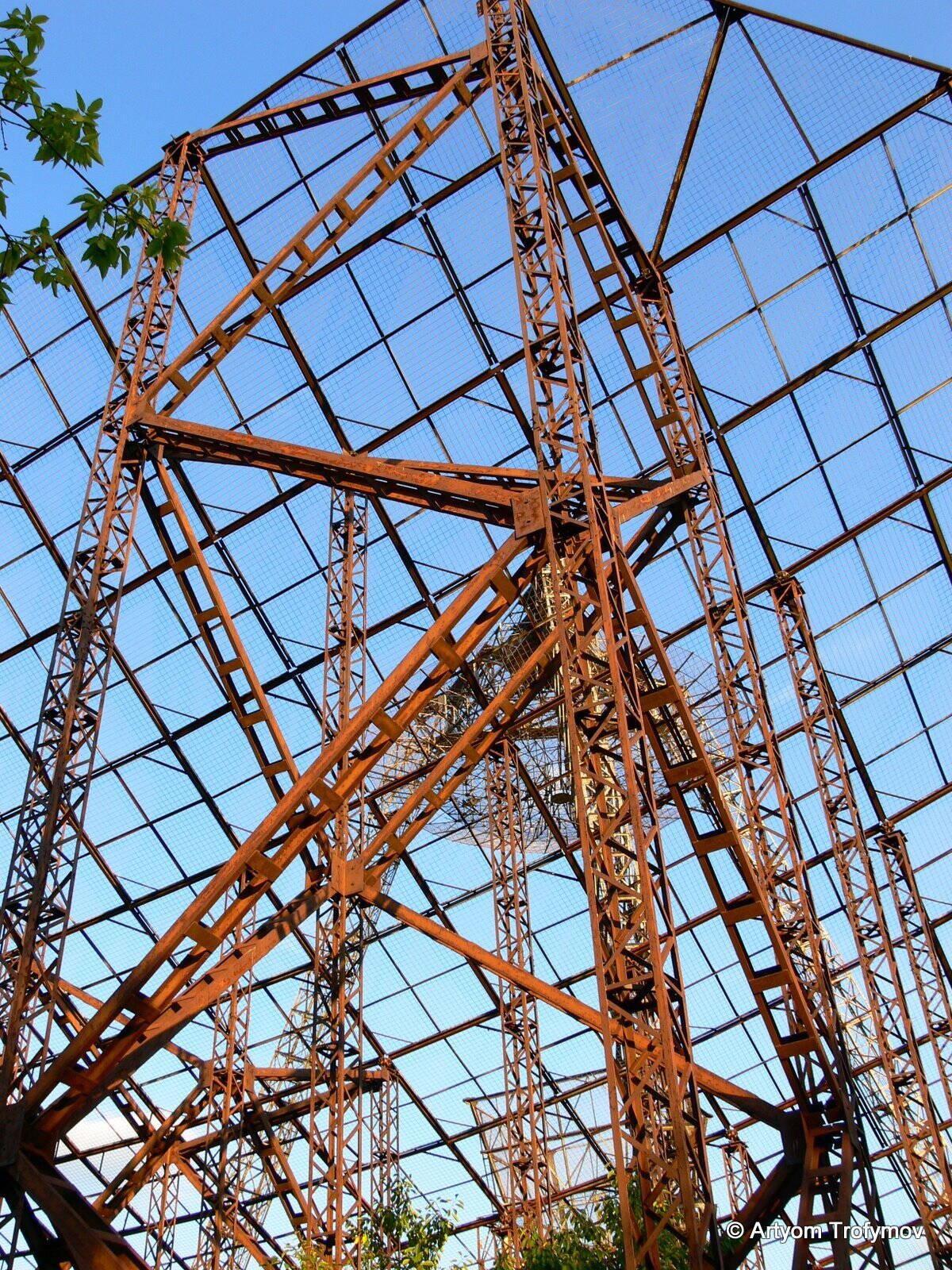

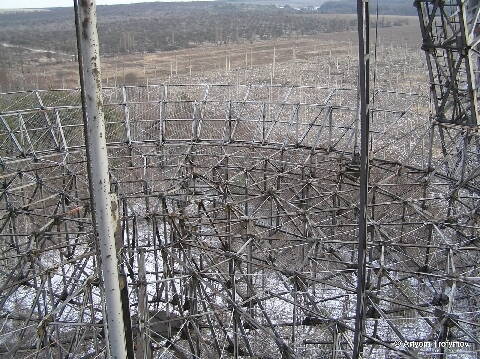

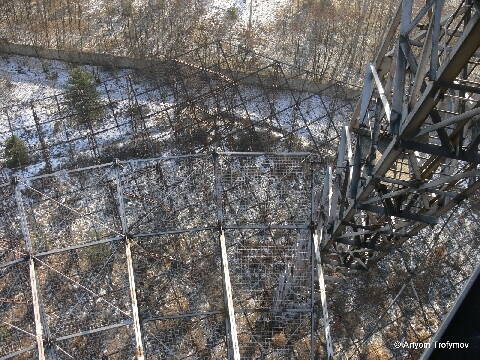

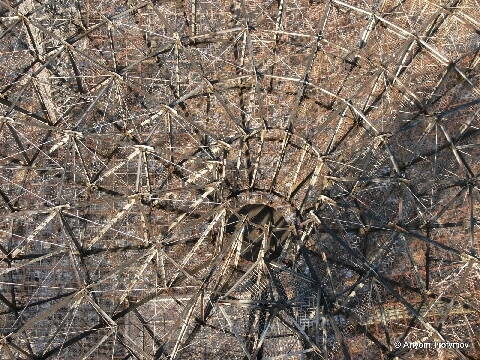

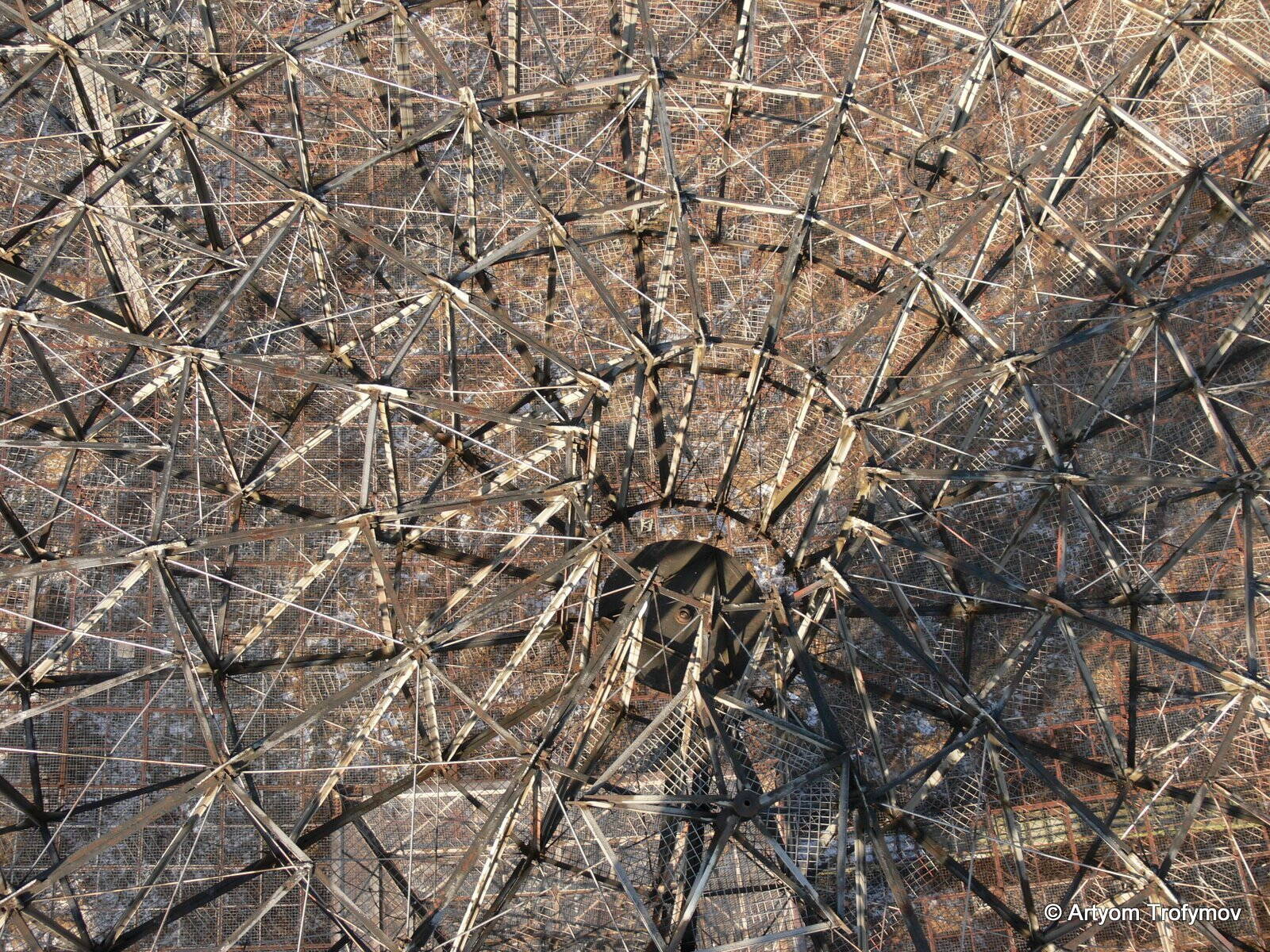

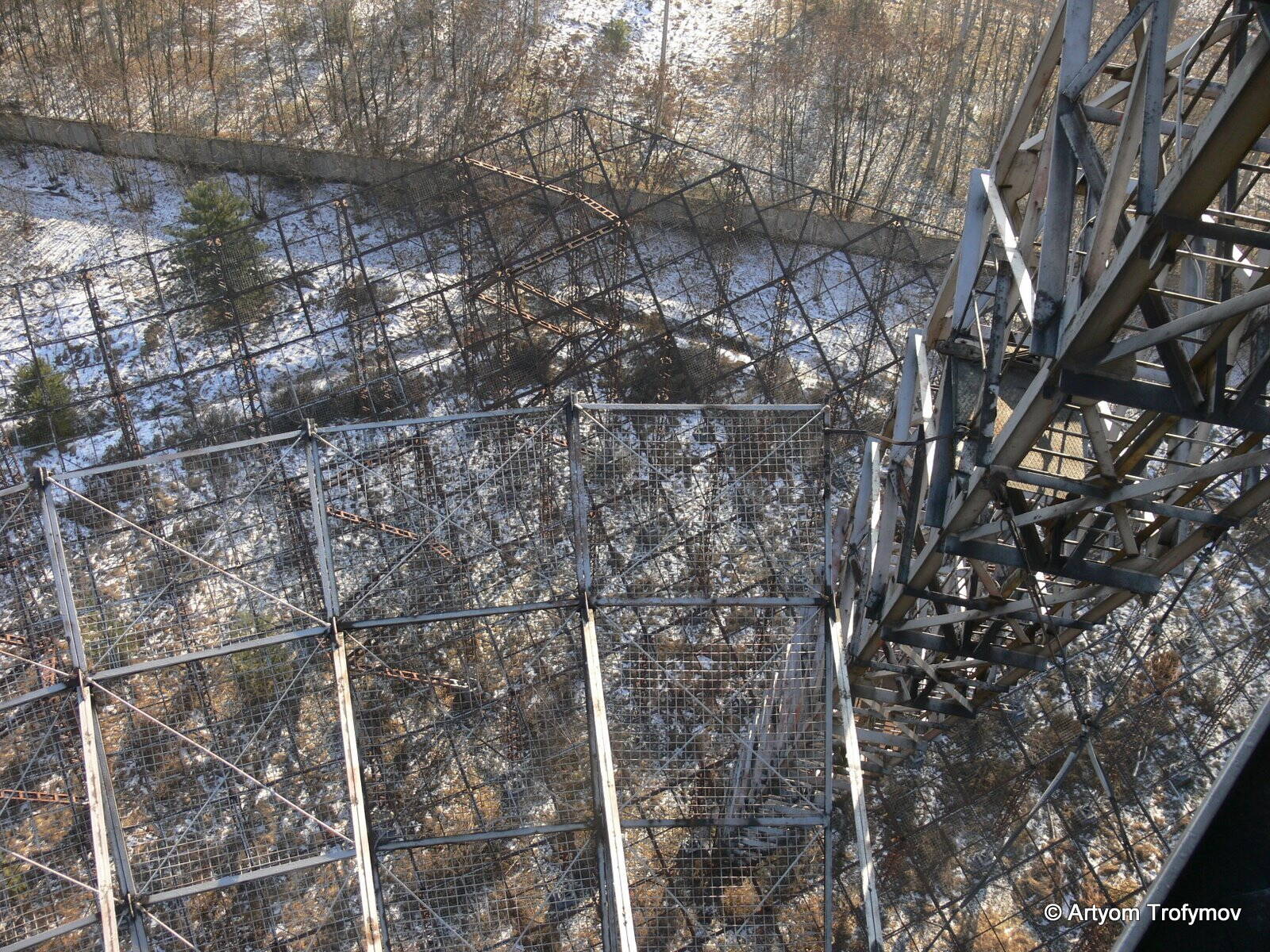

Если посмотреть вниз, то видим экран с немного другого ракурса.

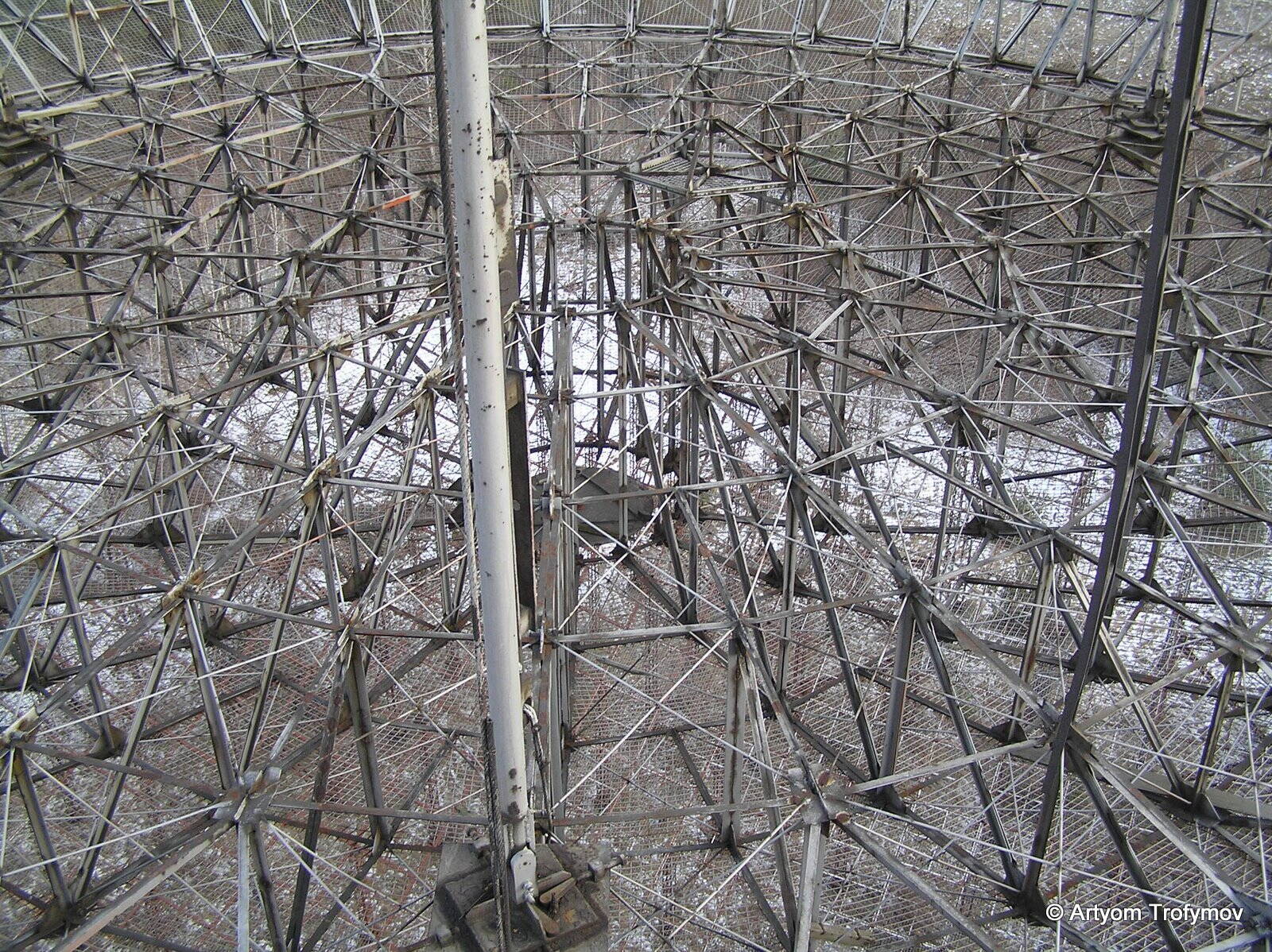

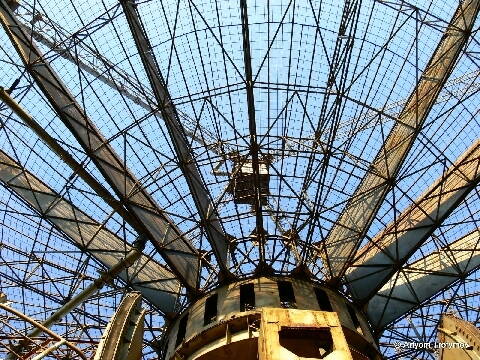

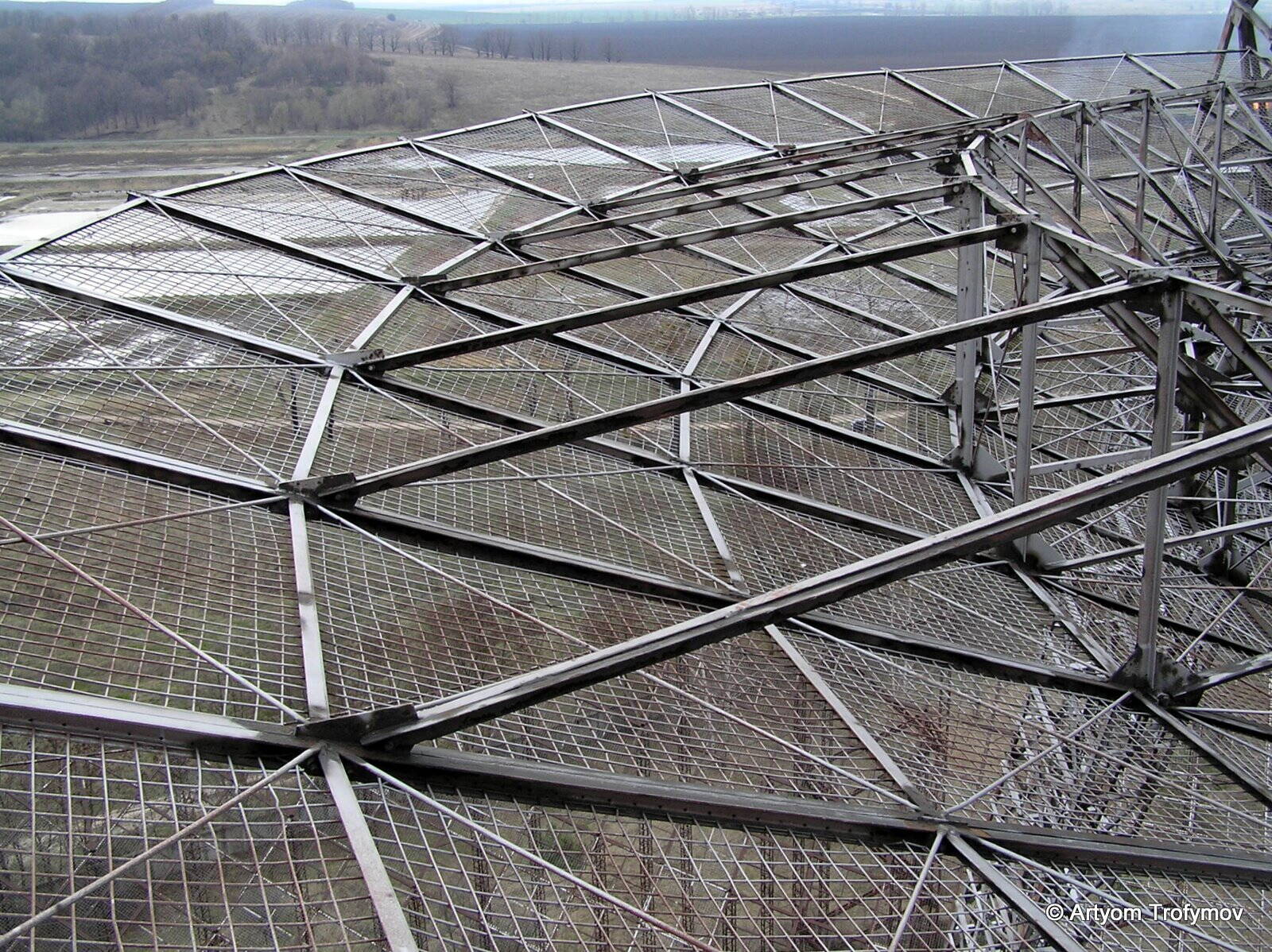

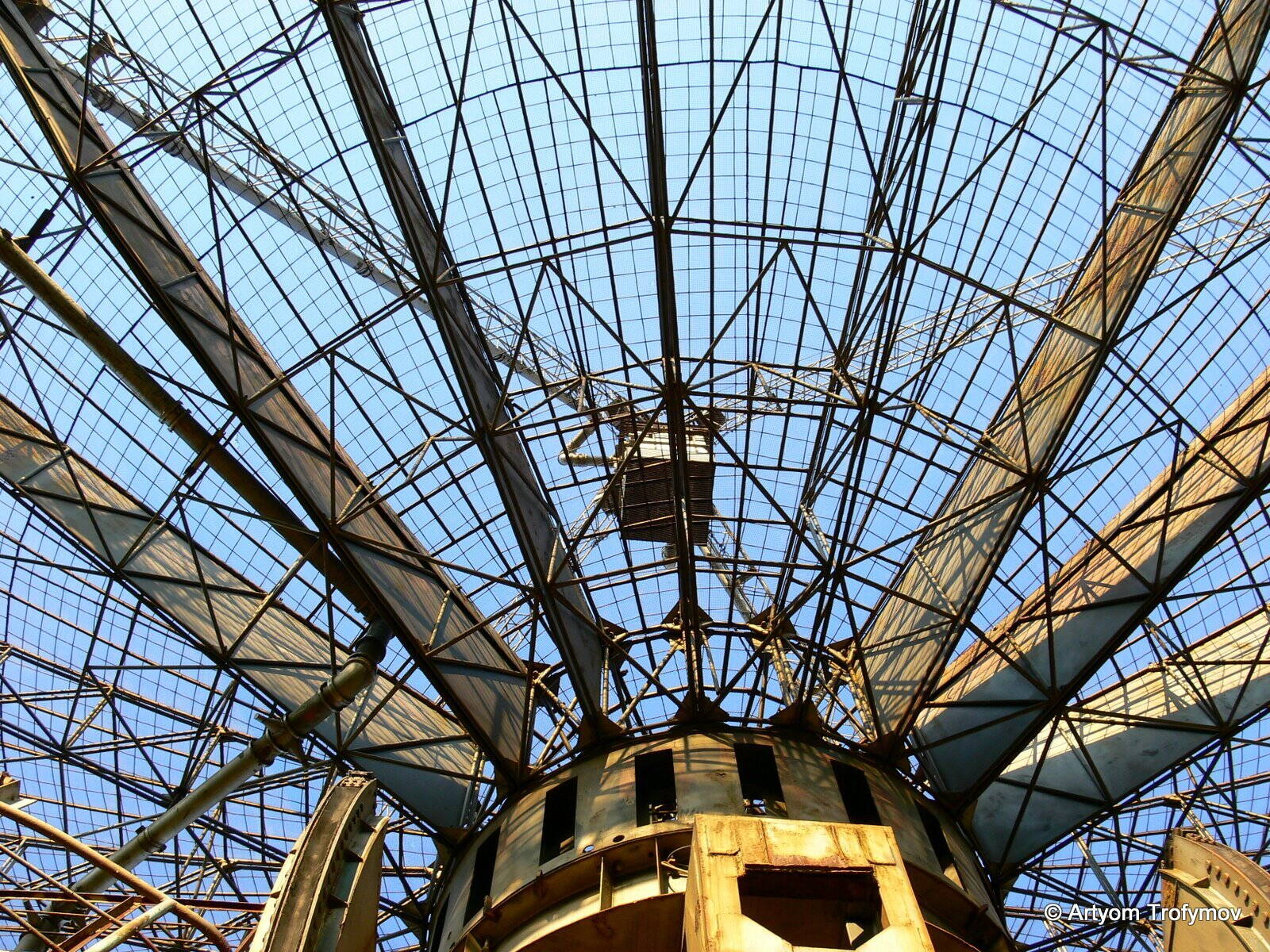

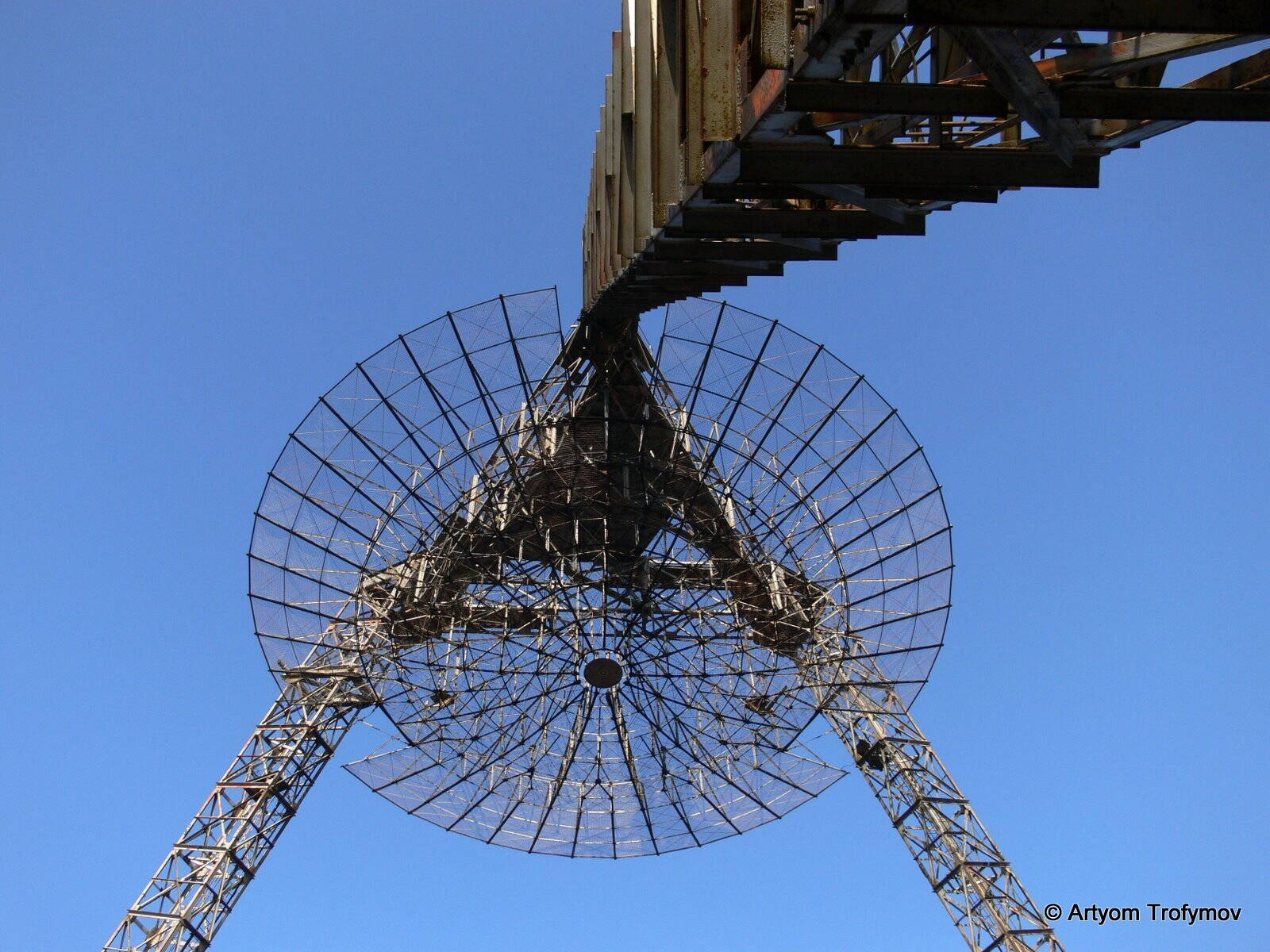

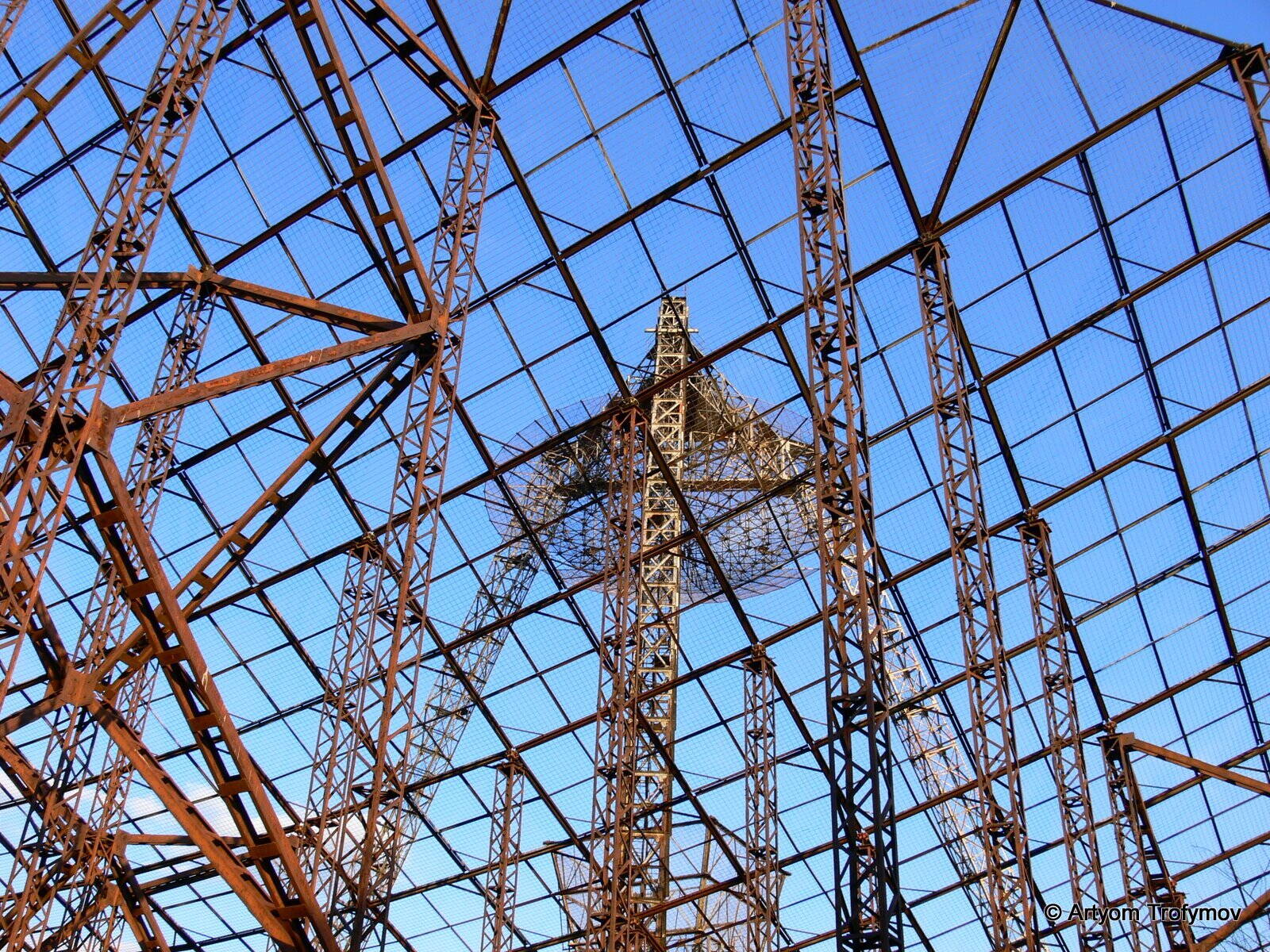

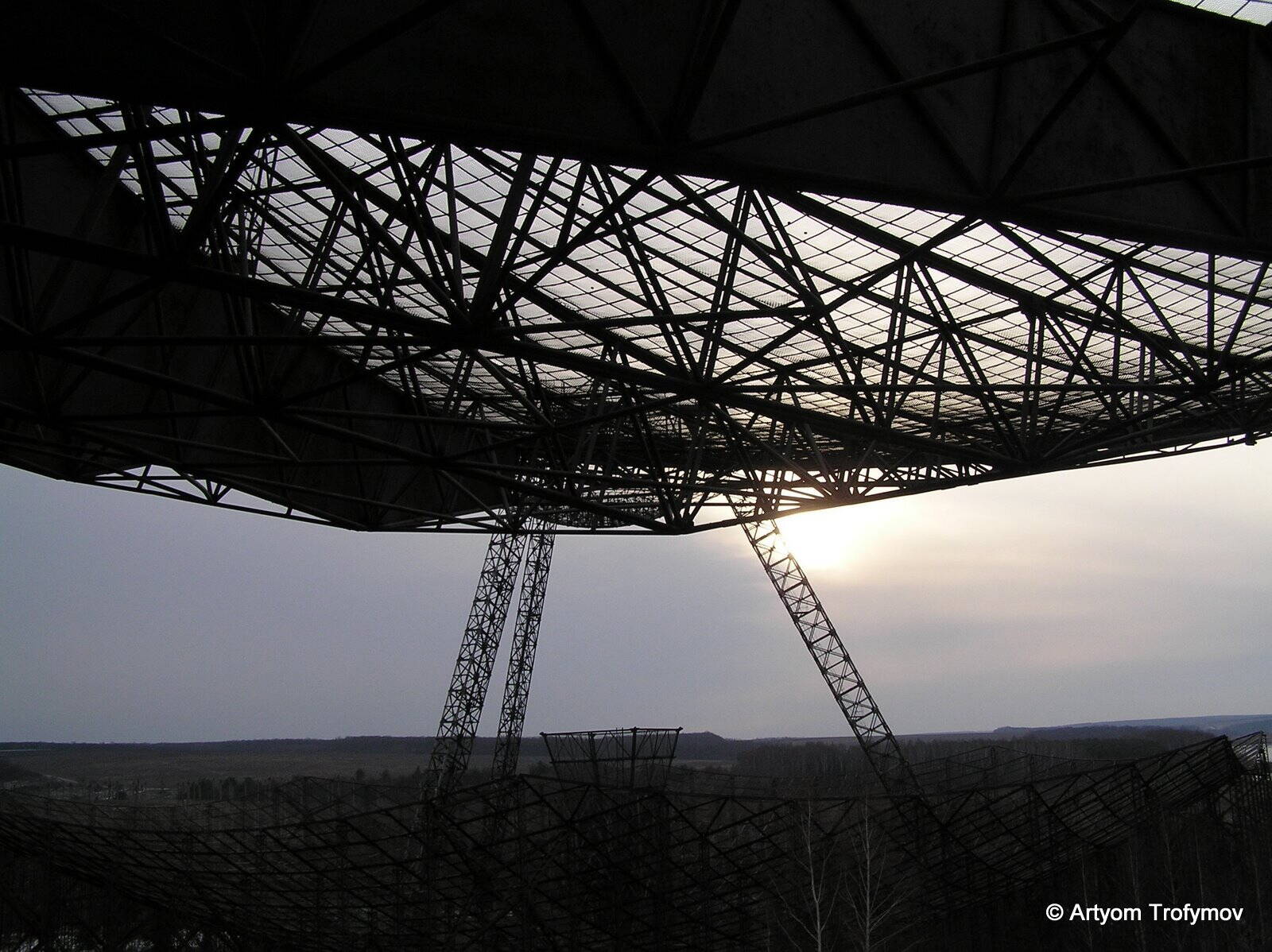

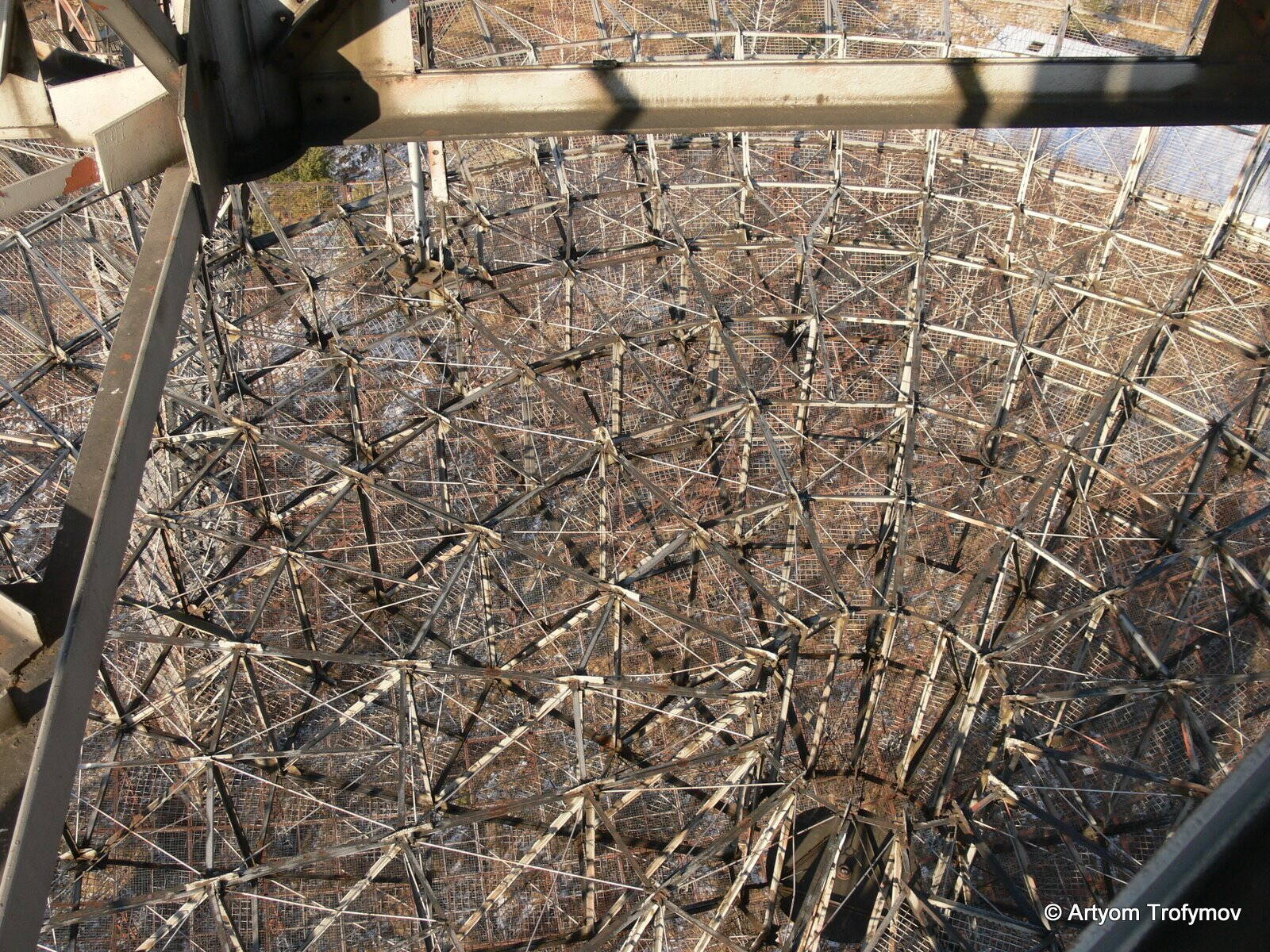

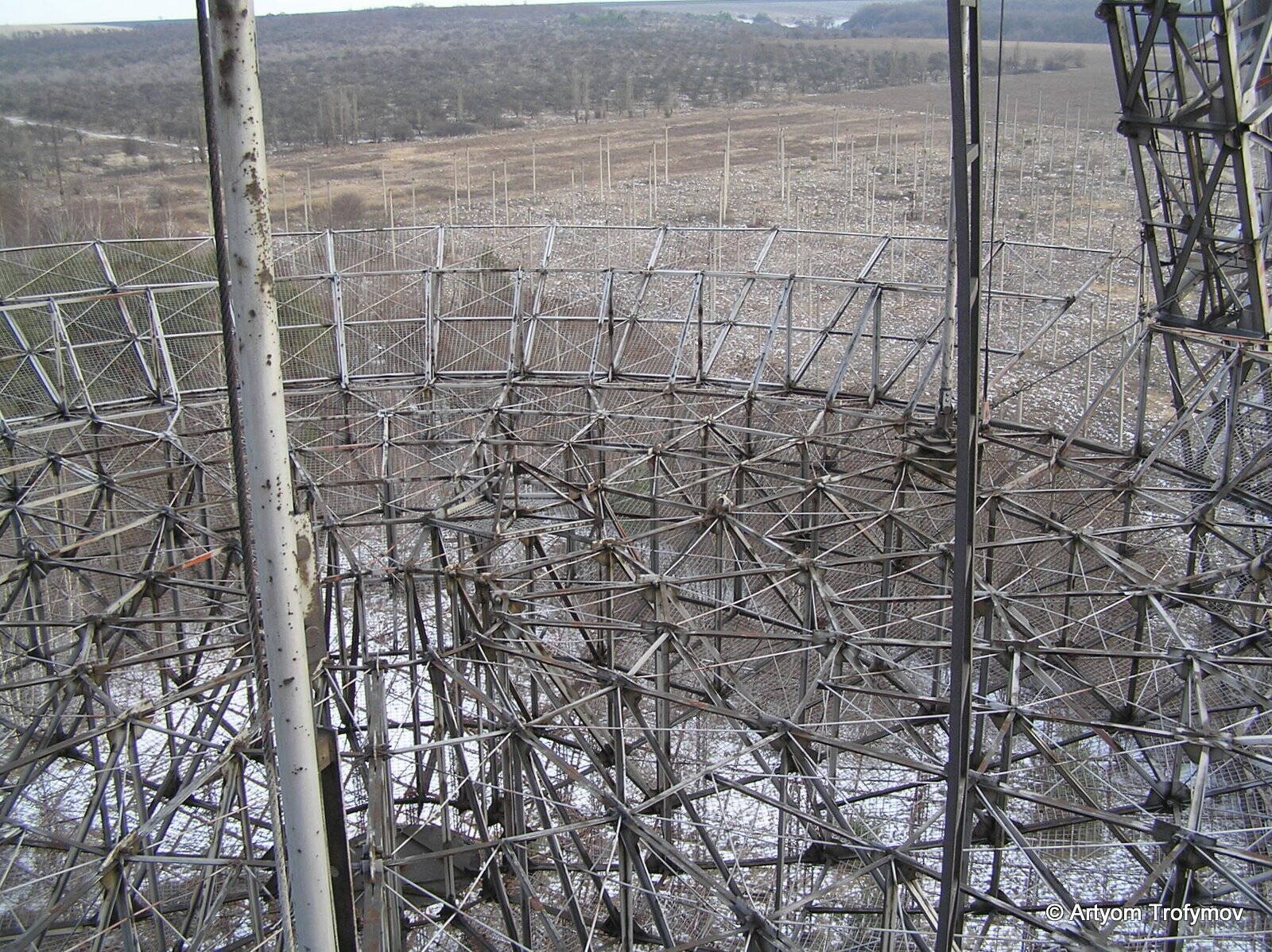

 Но нам еще немного выше, чтобы увидеть антенну сверху и поближе.

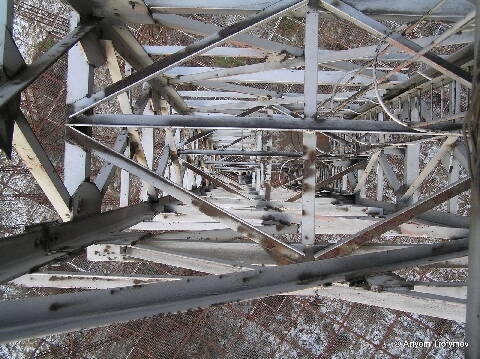

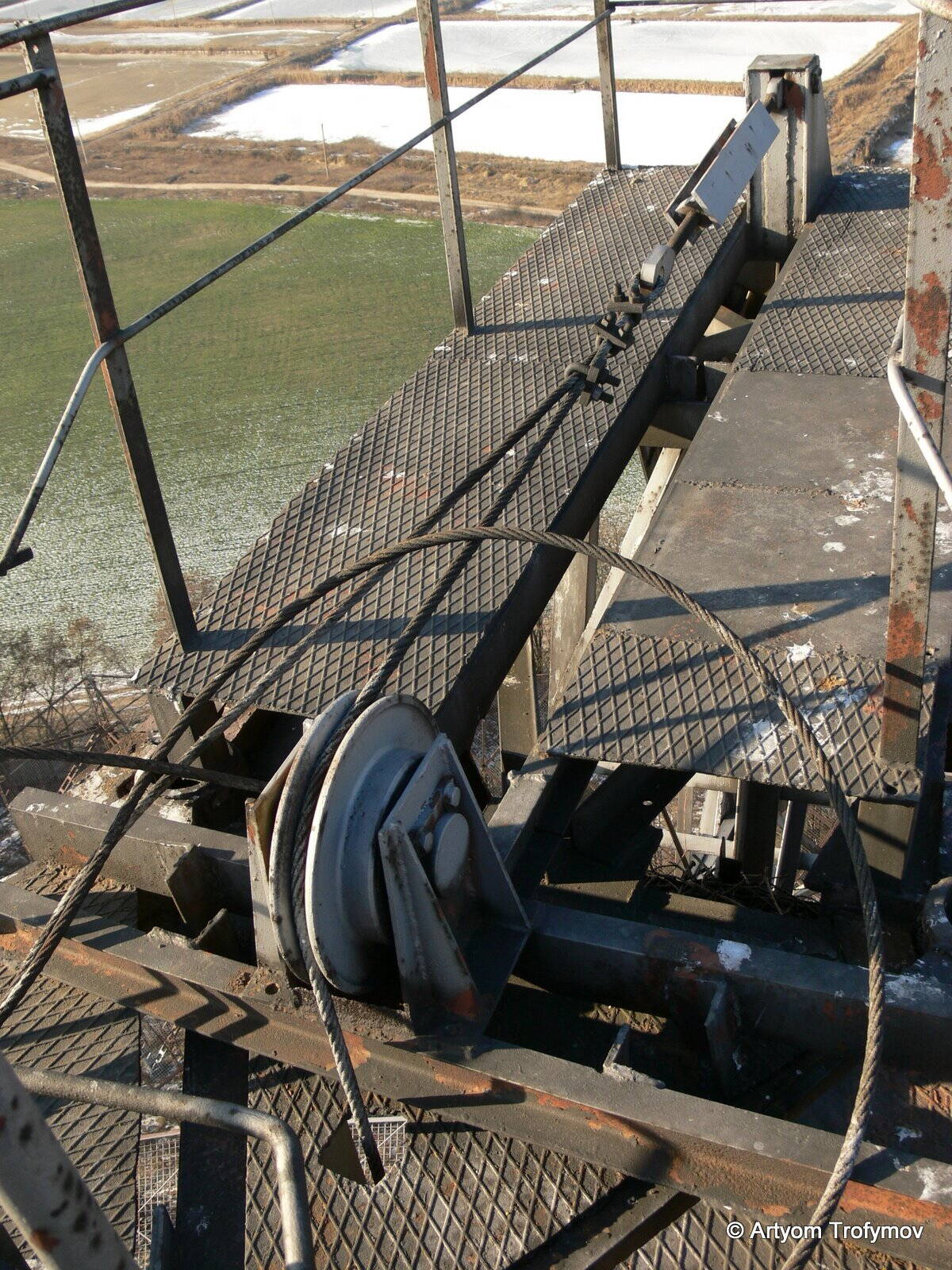

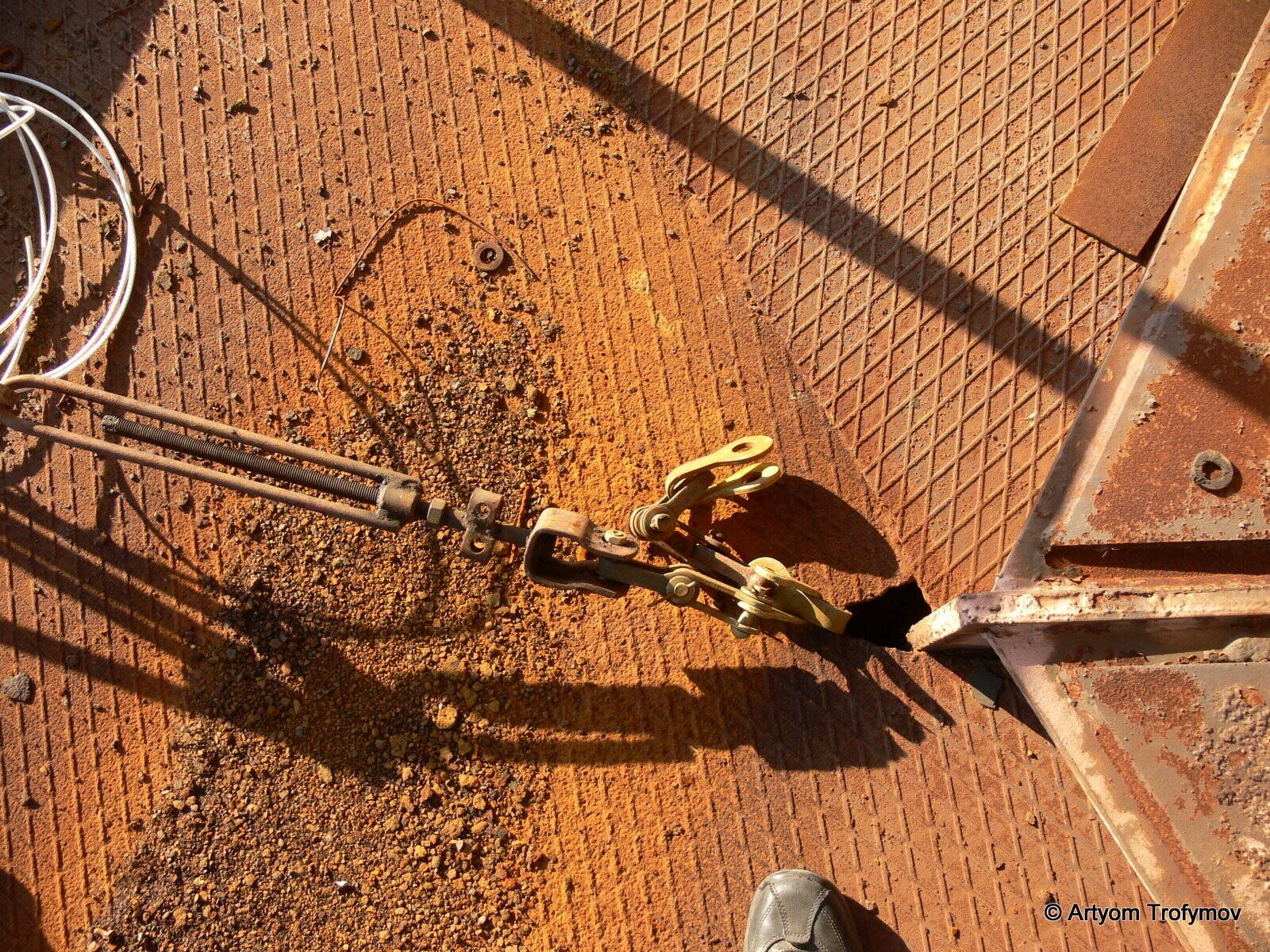

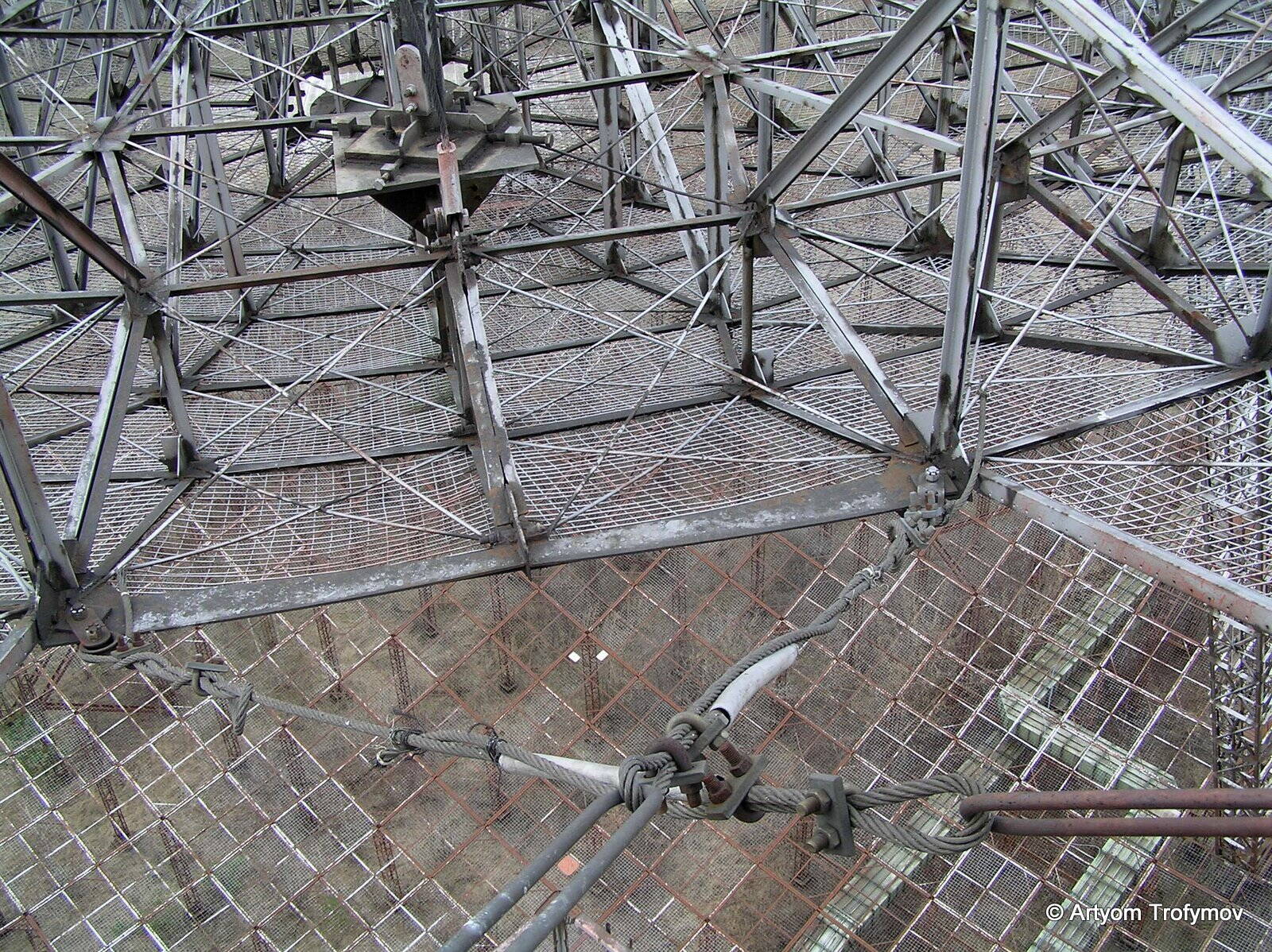

Все держится на троссах и скрутках, укрепленных болтами.

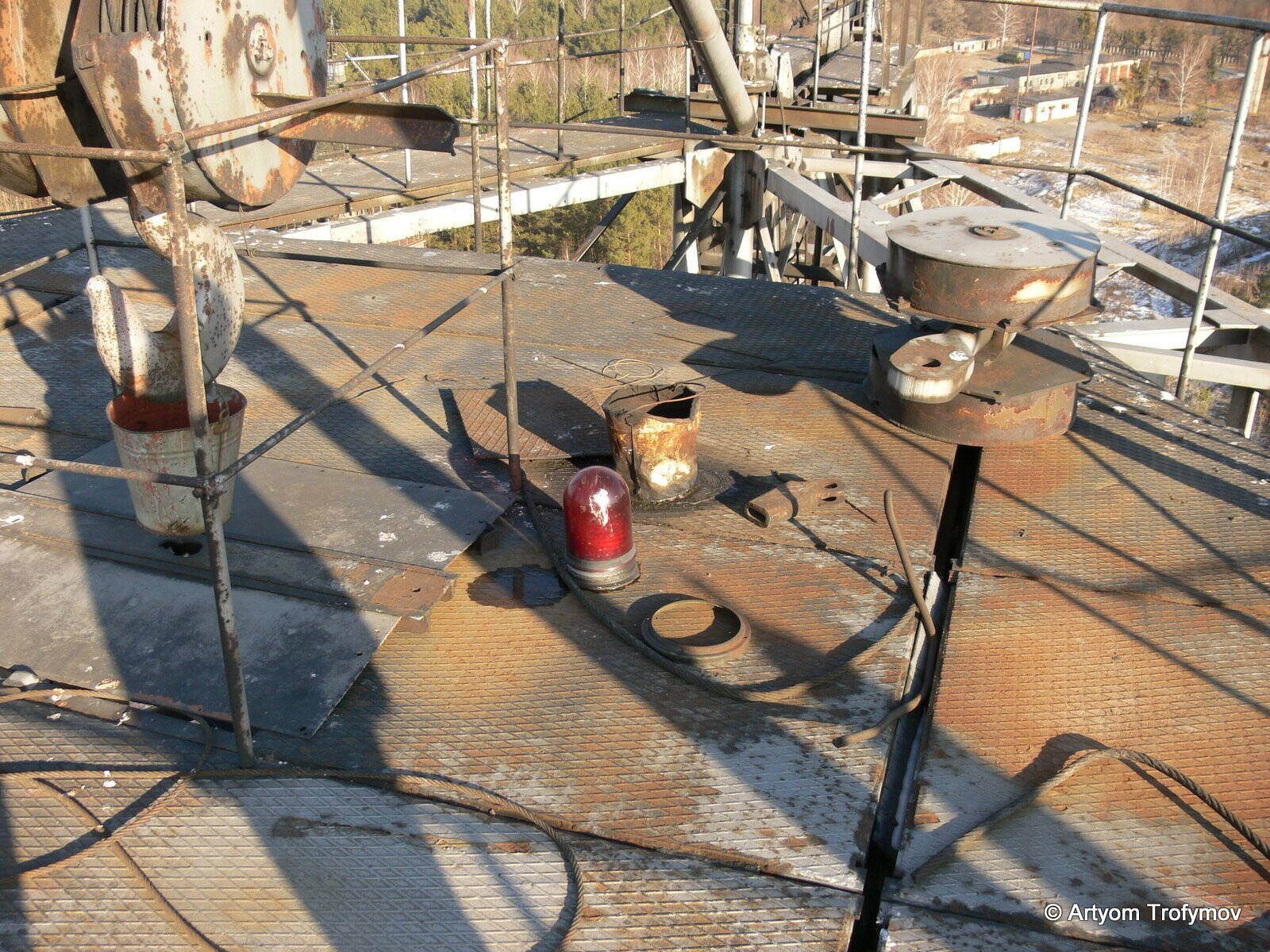

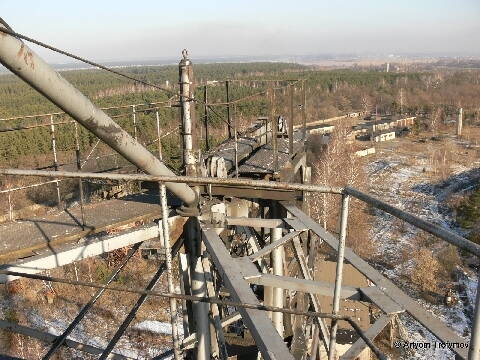

На самом верху особо ничего интересного нет. Площадка с габаритными огнями, разве что.

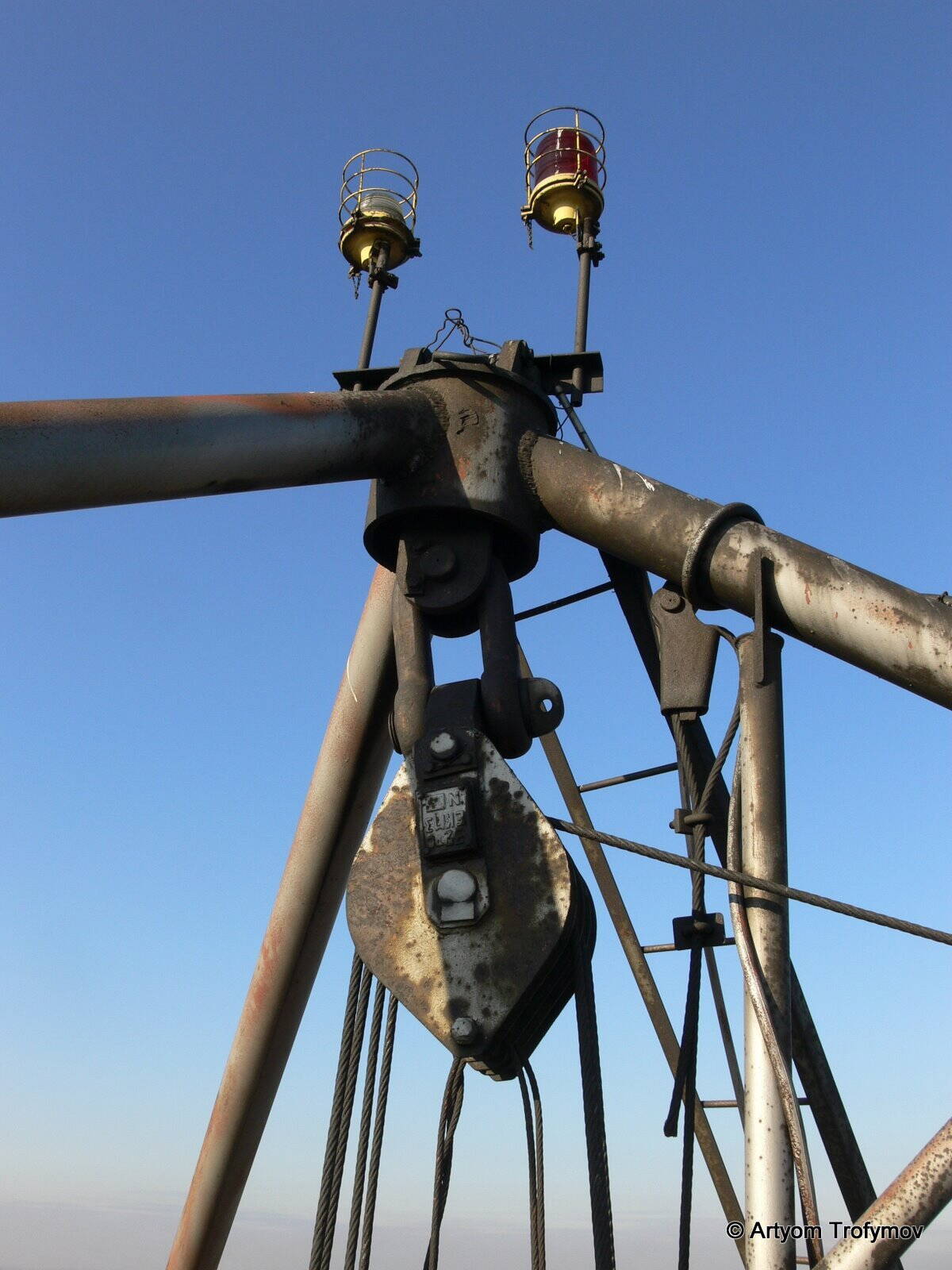

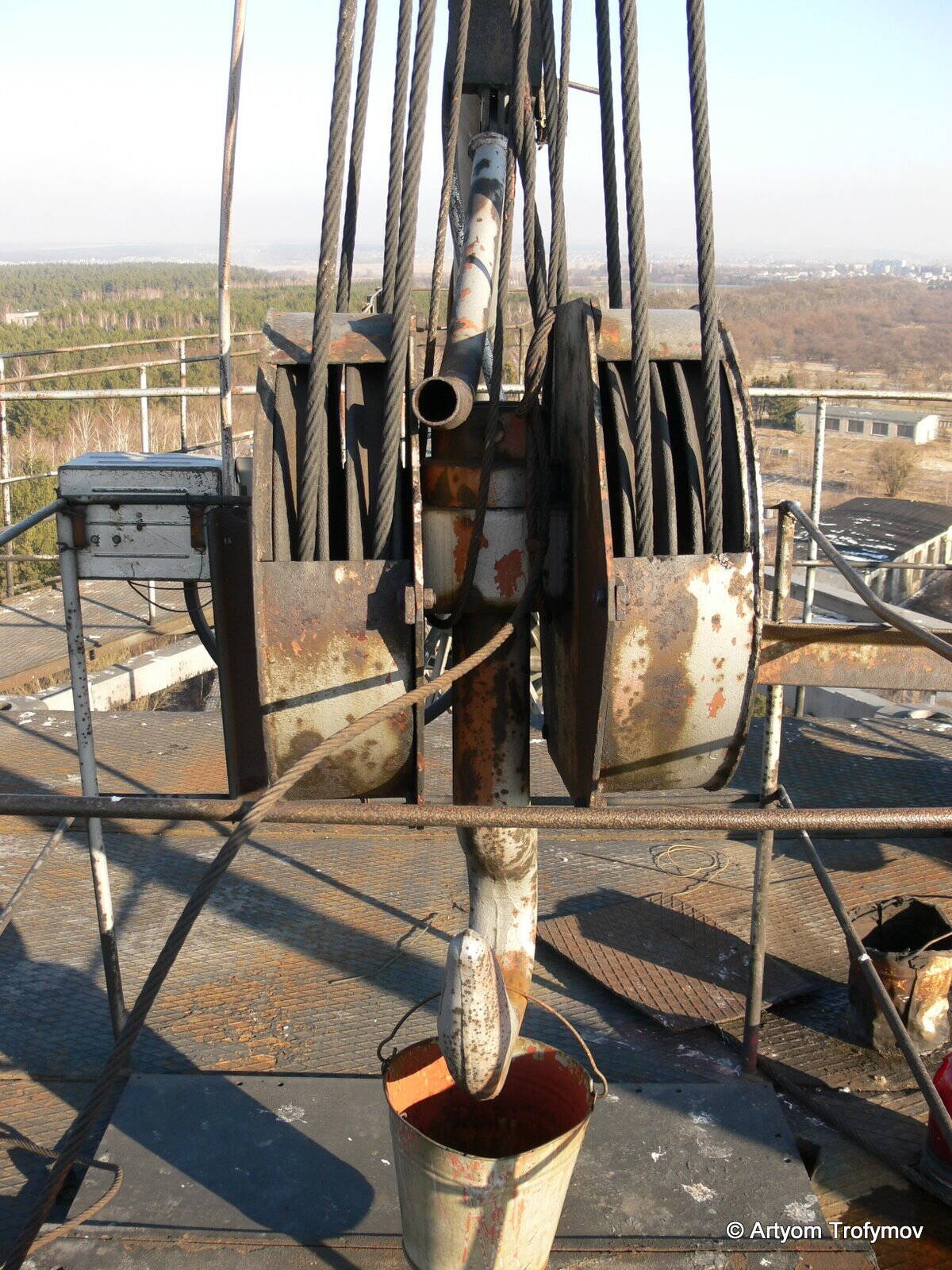

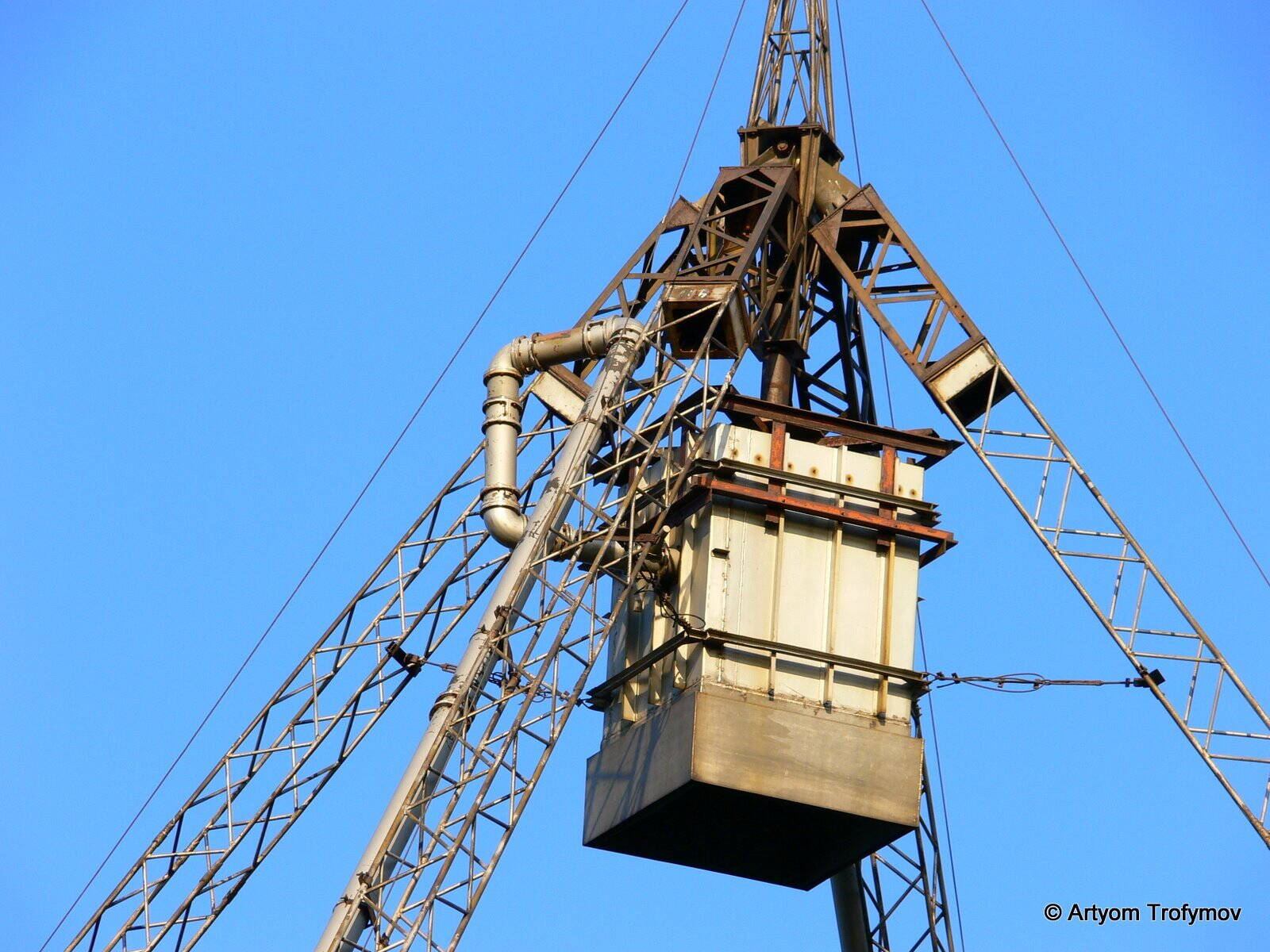

Здесь четко видны блоки с троссами, на которых вся эта штука держится.

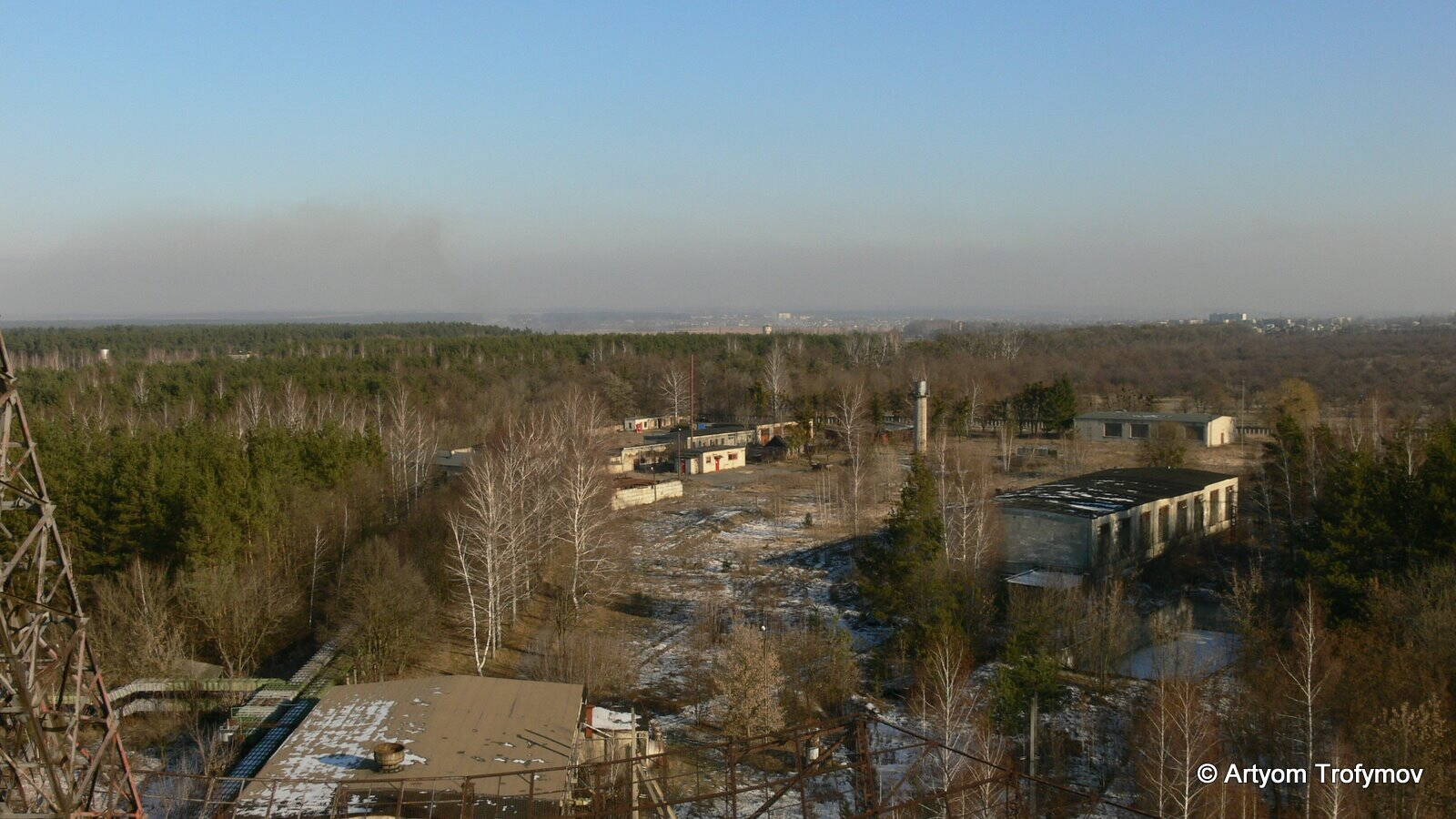

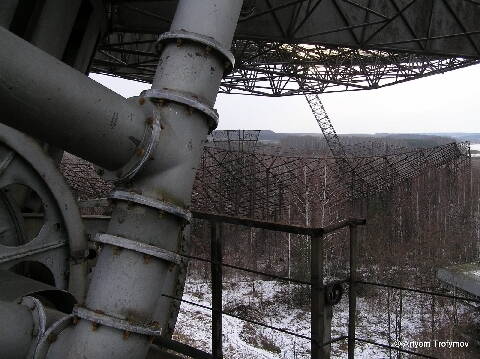

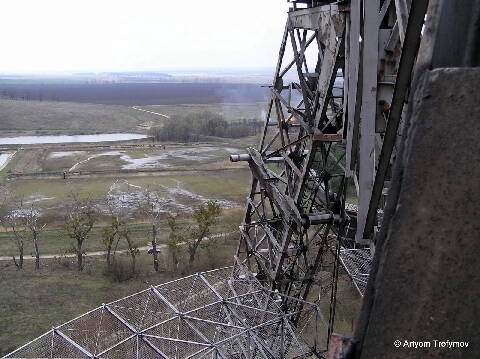

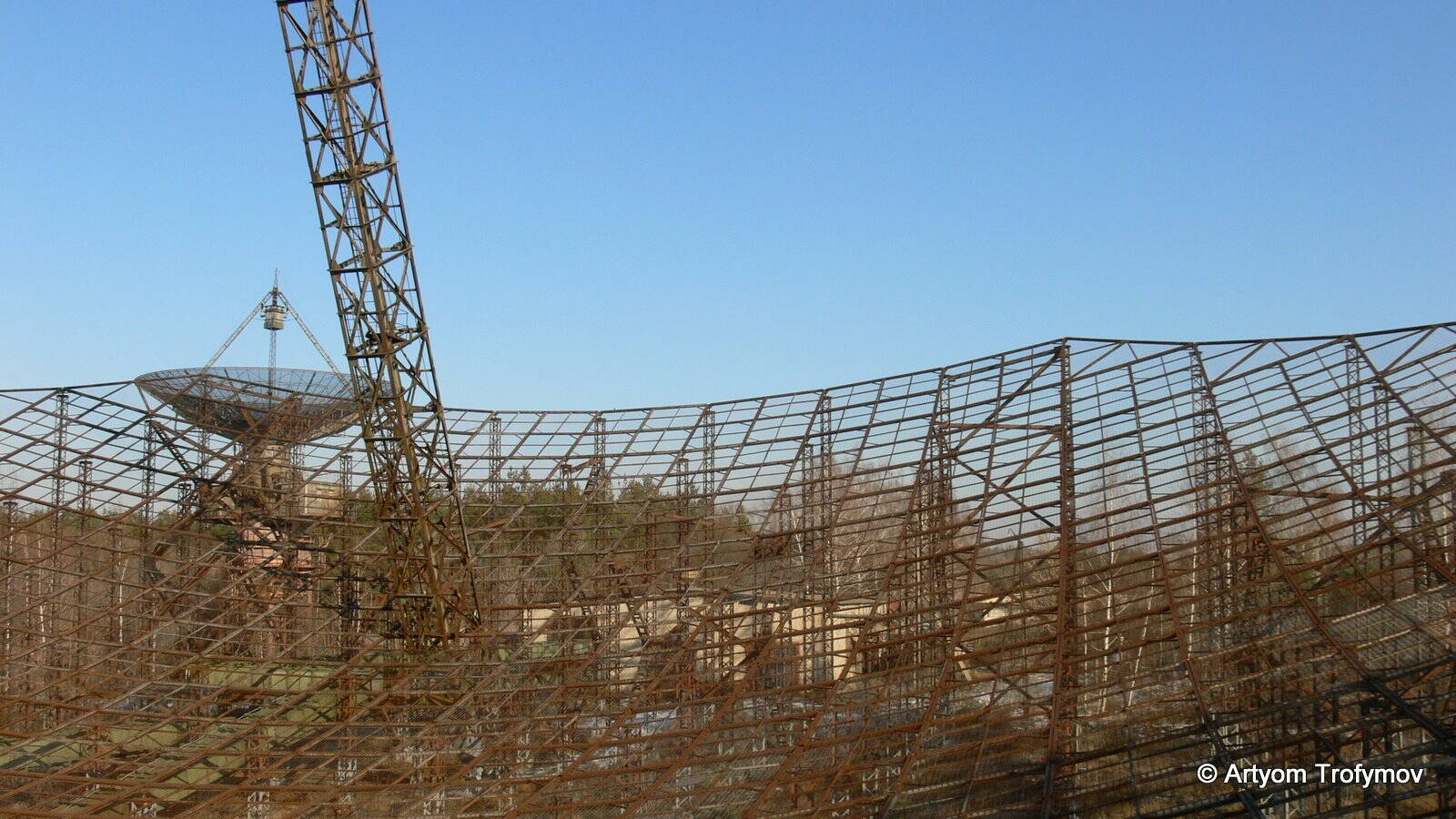

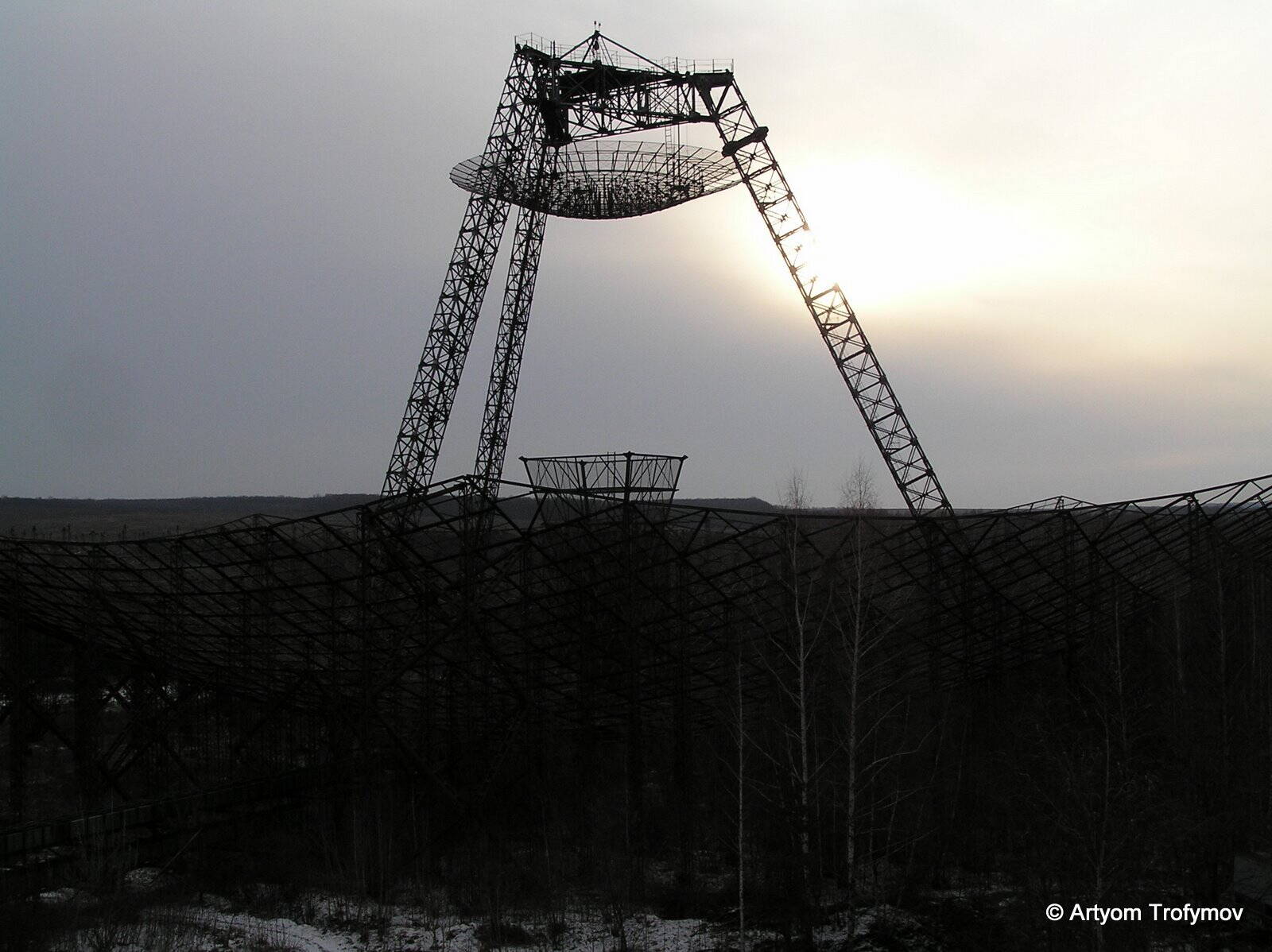

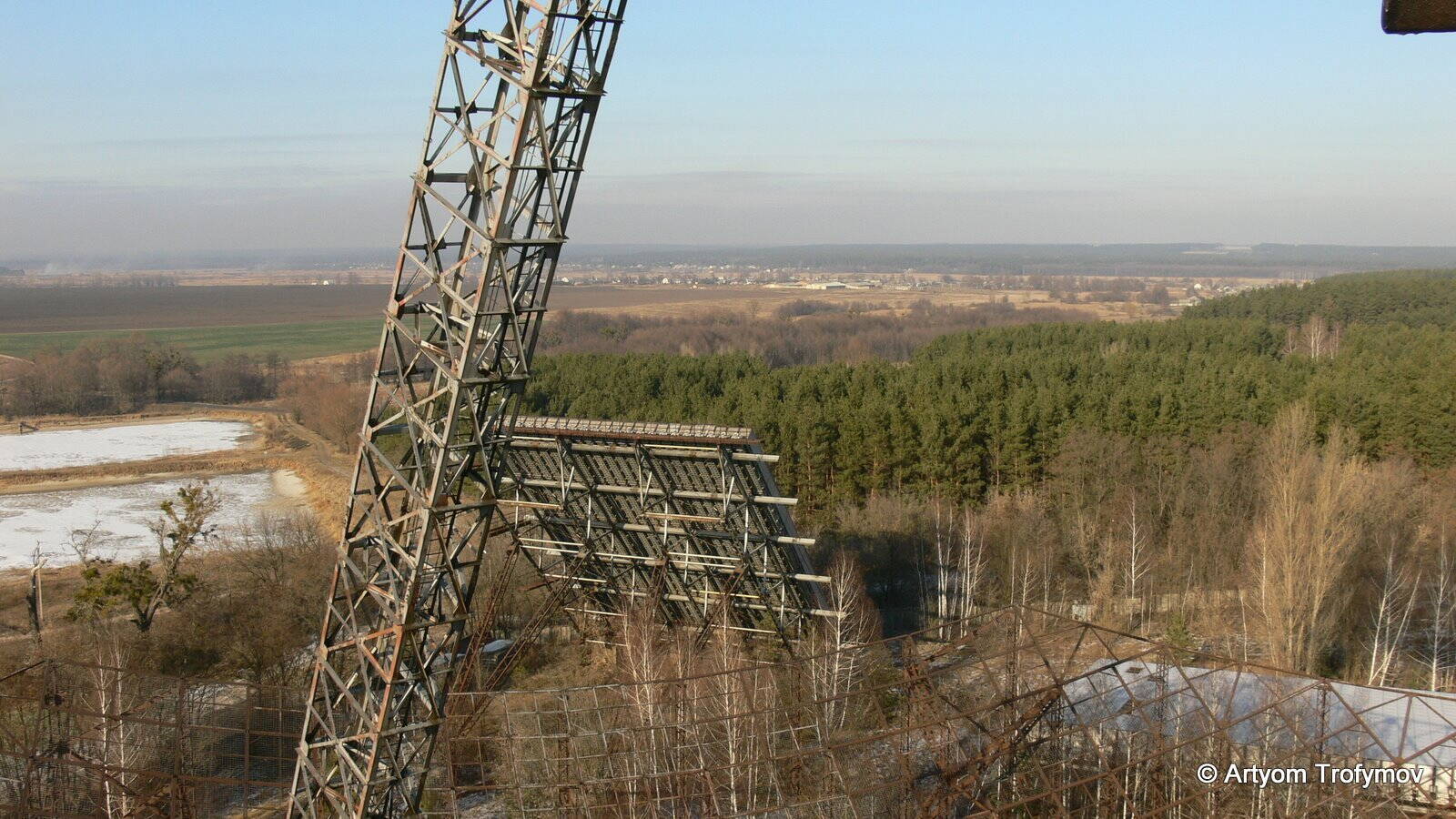

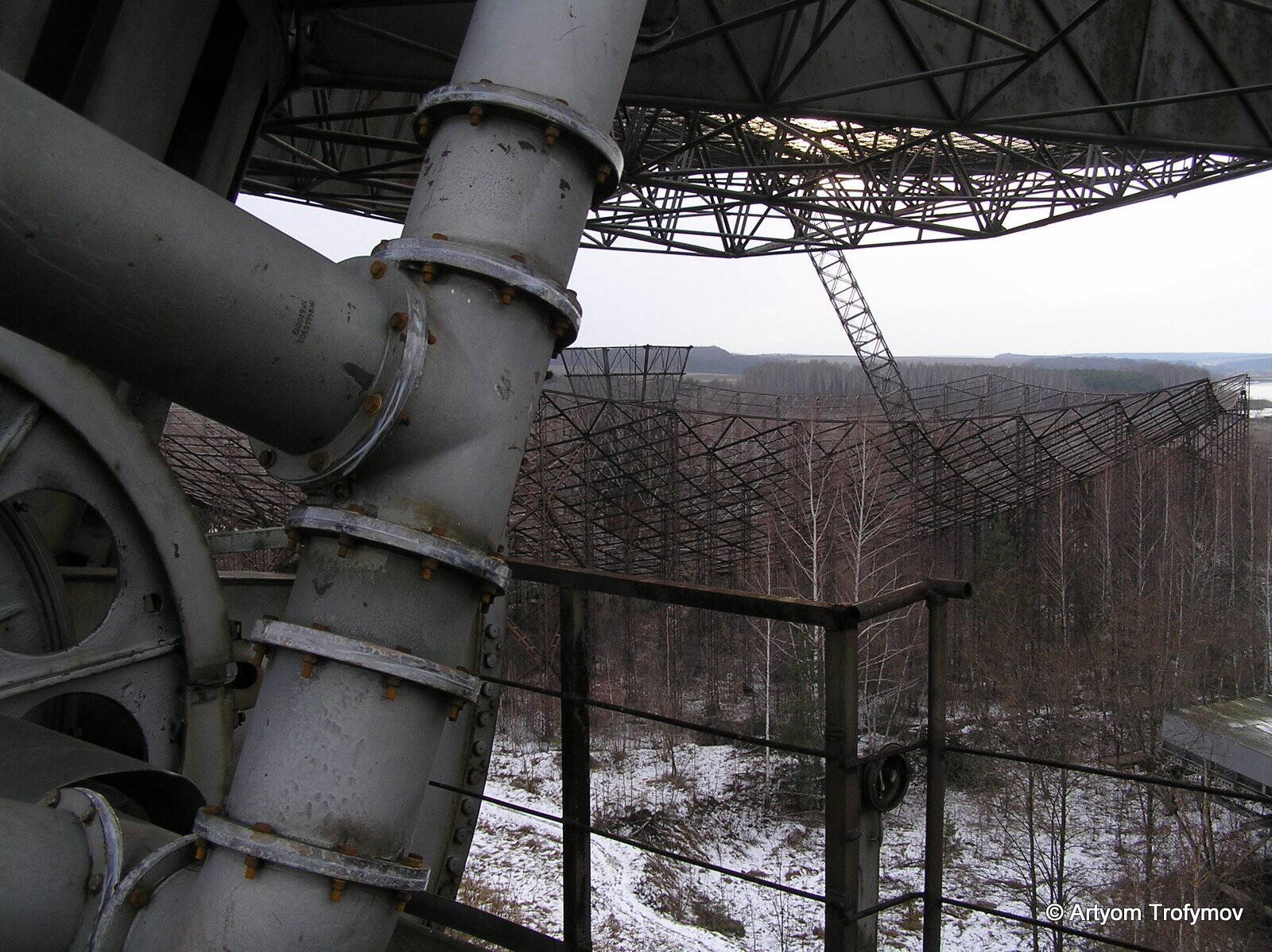

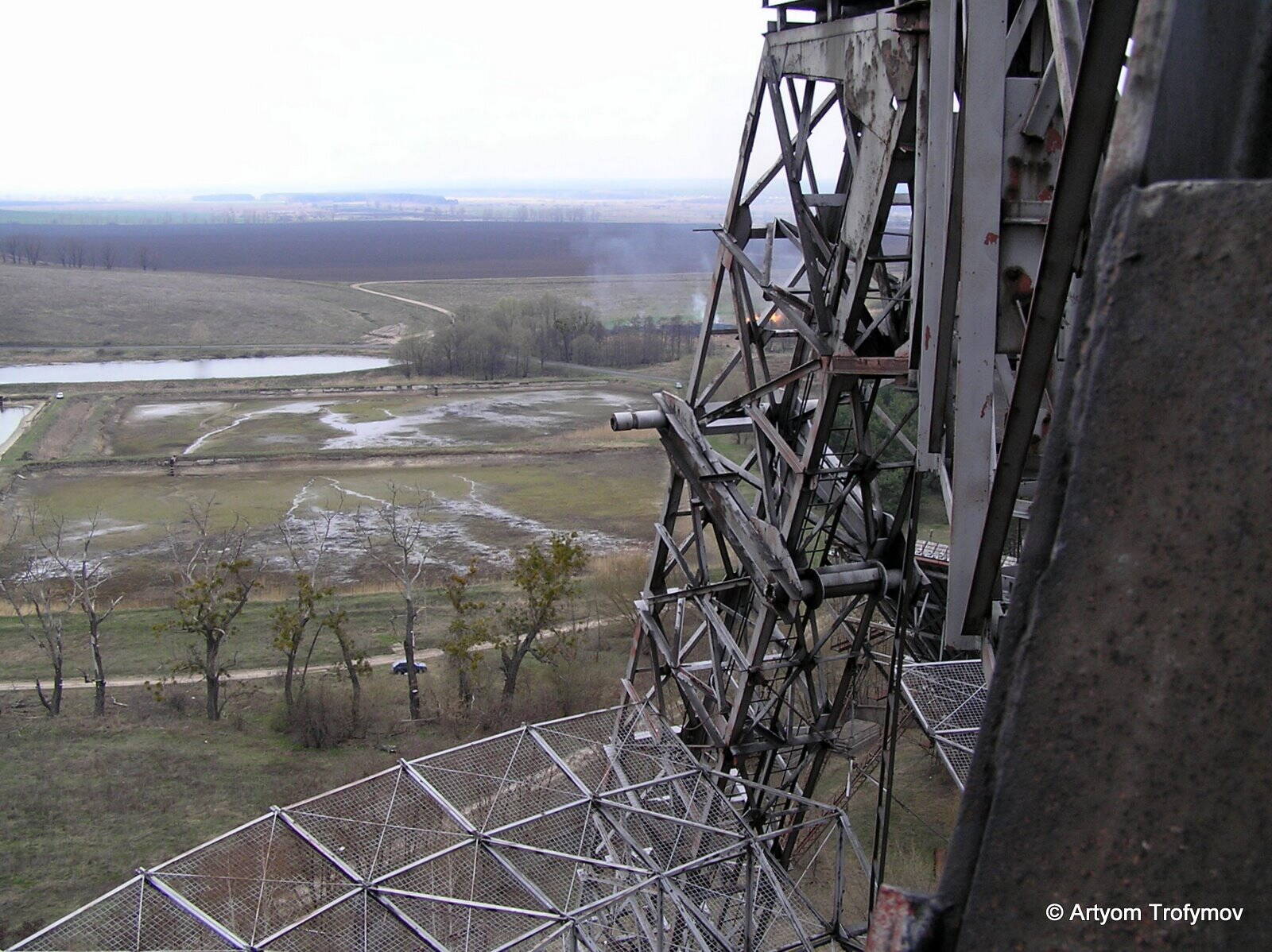

Кроме габаритных огней, тросов и нереальных крюков, отсюда открывается пейзаж на территорию всего комплекса и пруды, в которых разводят рыбу.

На территории объекта куча всяких старинных артефактов.

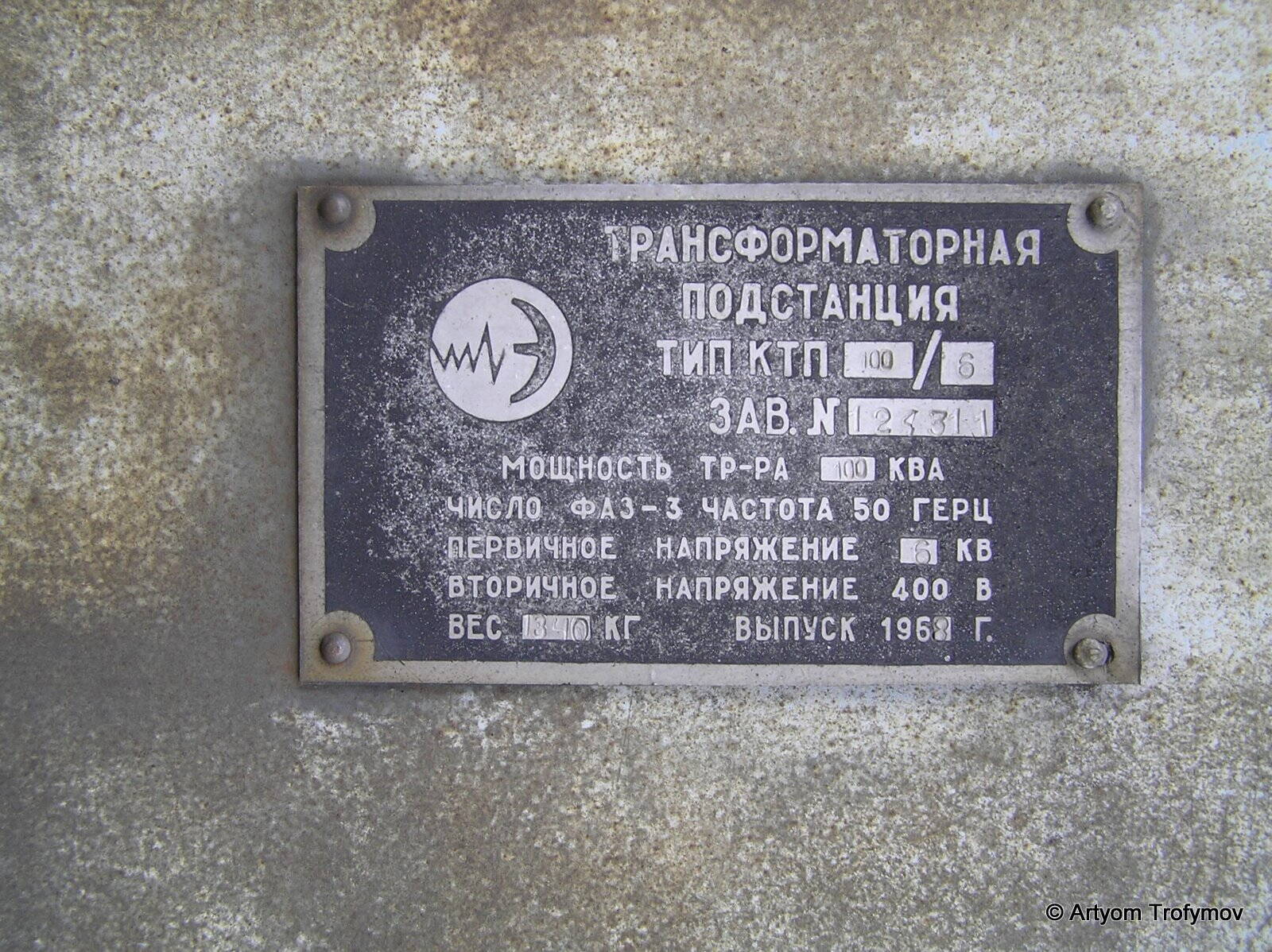

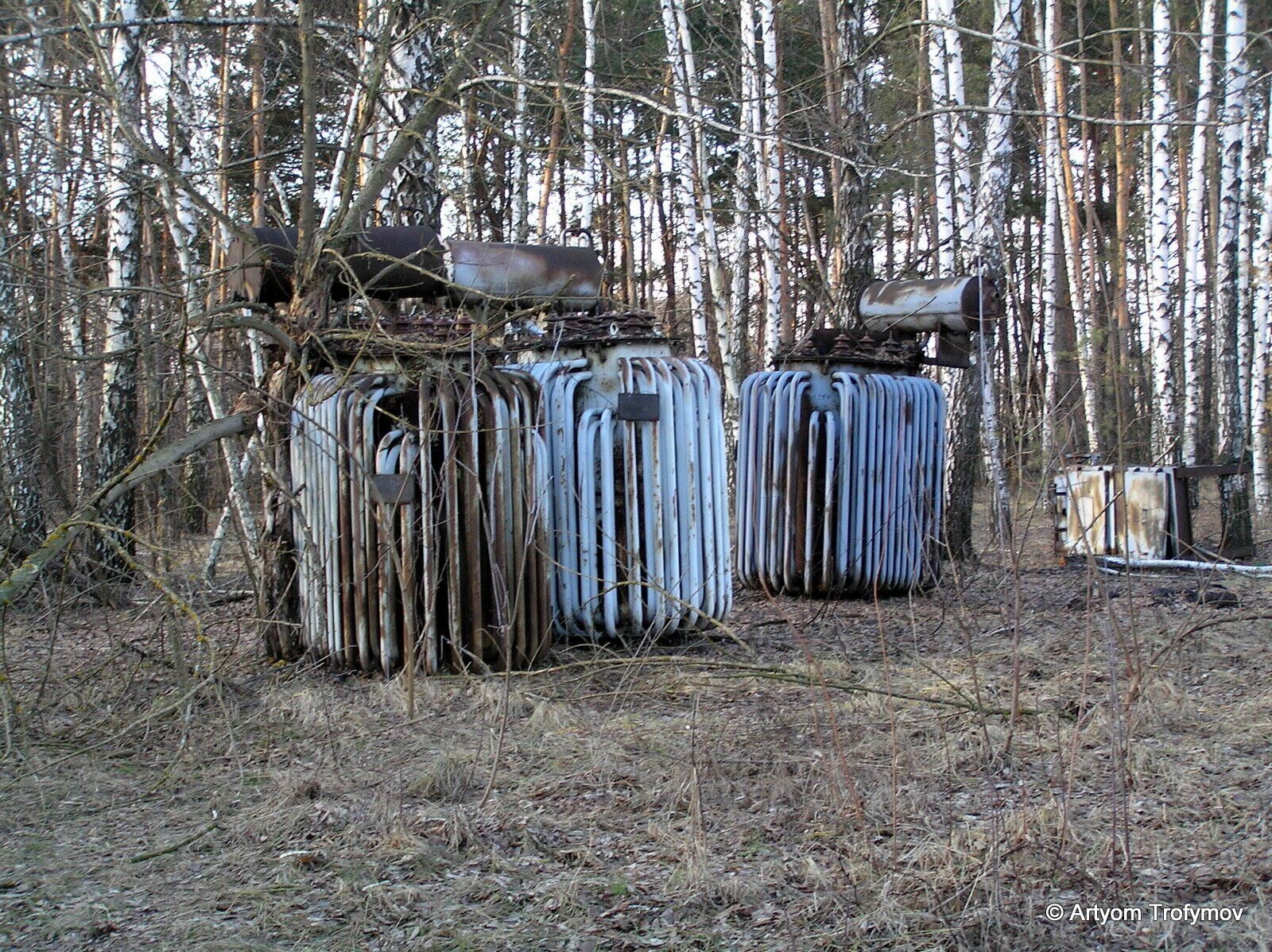

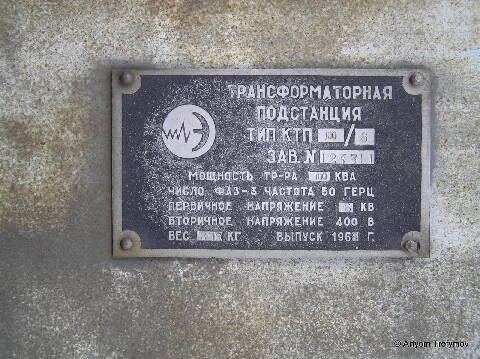

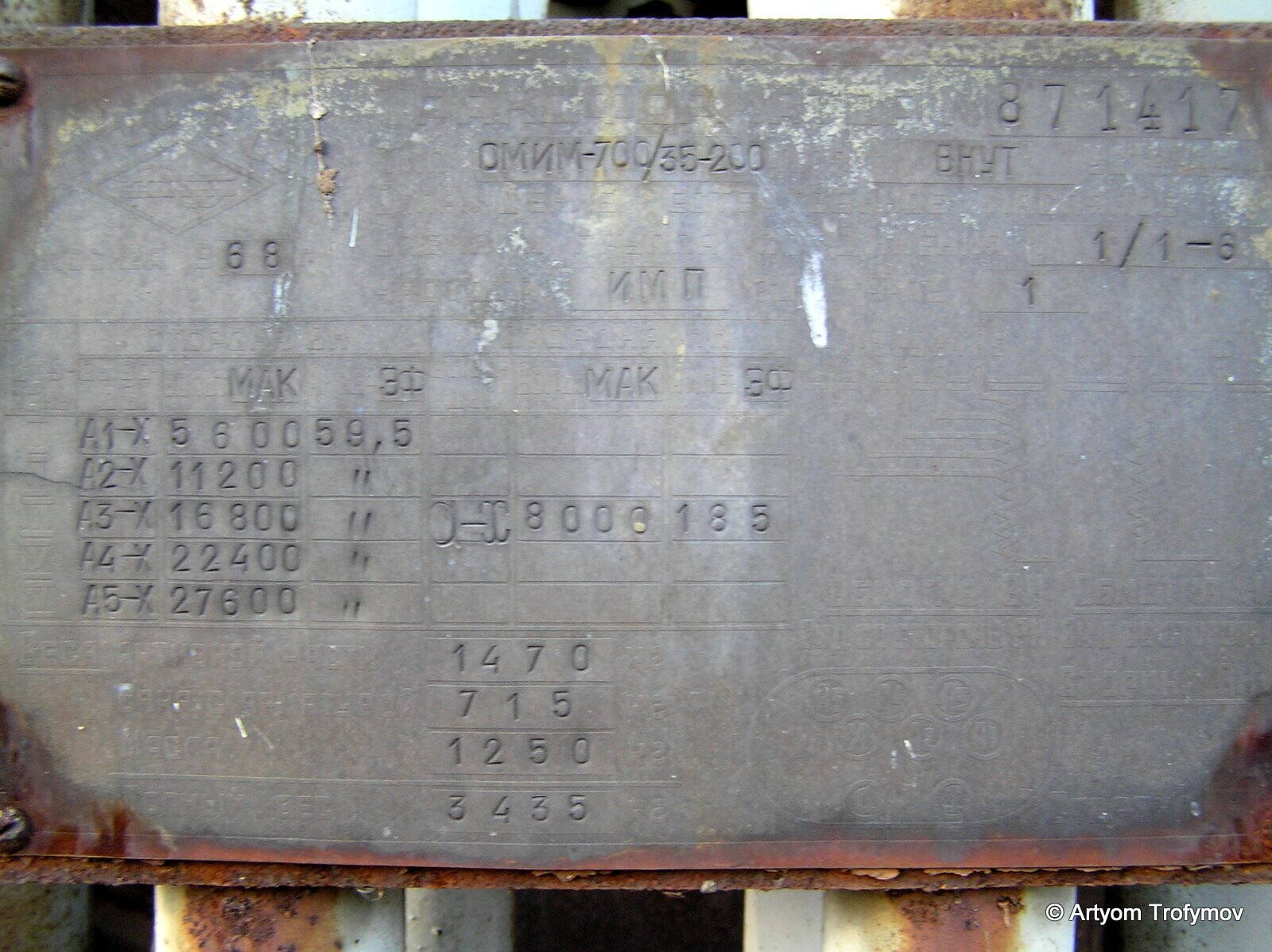

Вот, например, трансформаторы, которым уже четыре десятка лет.

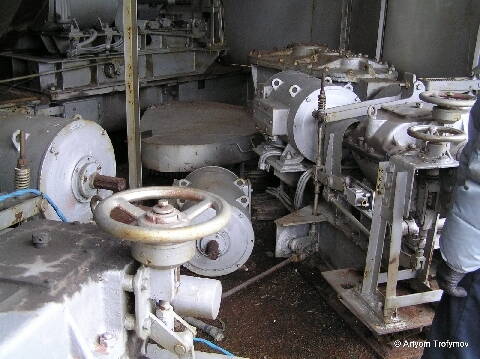

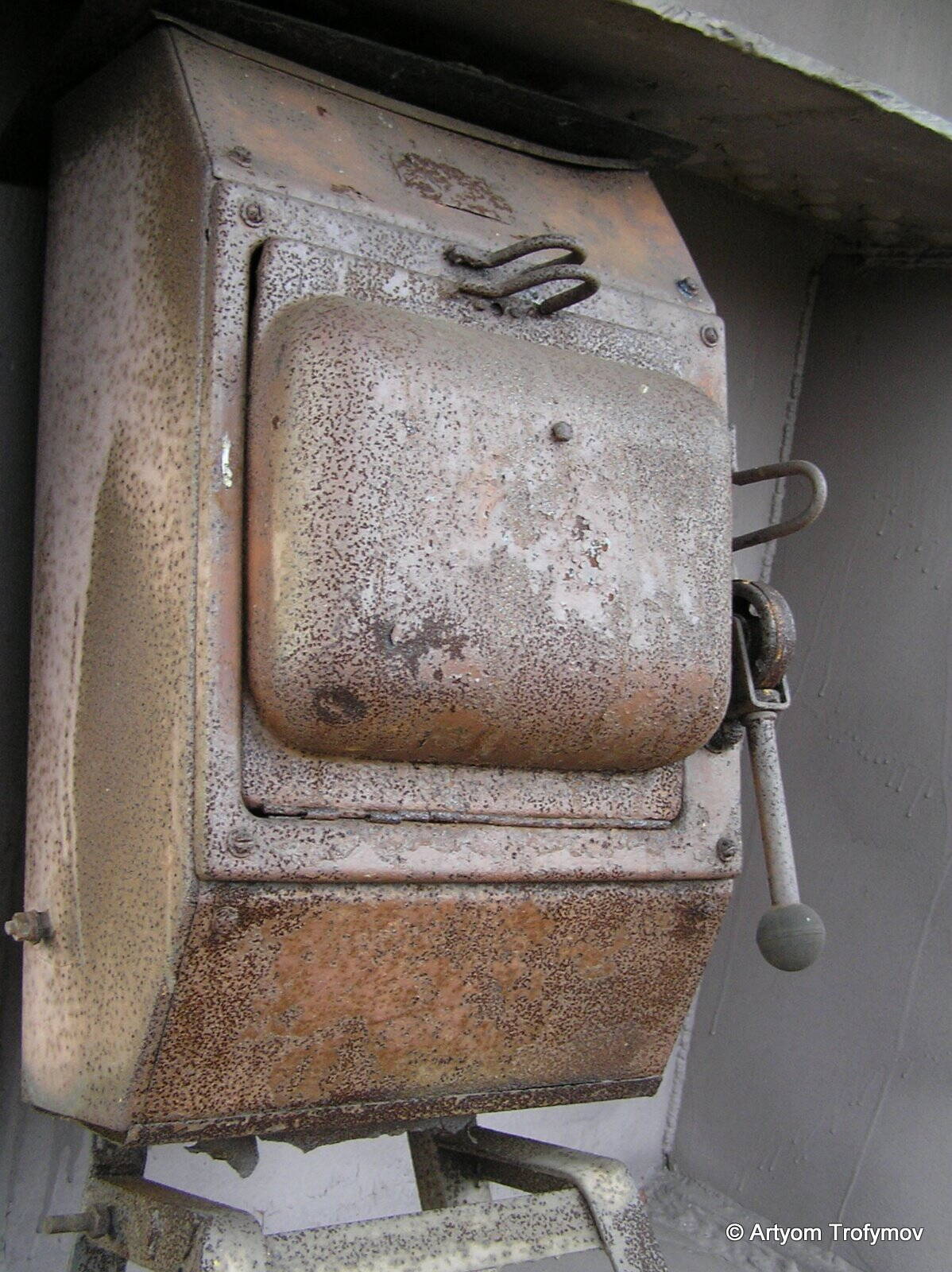

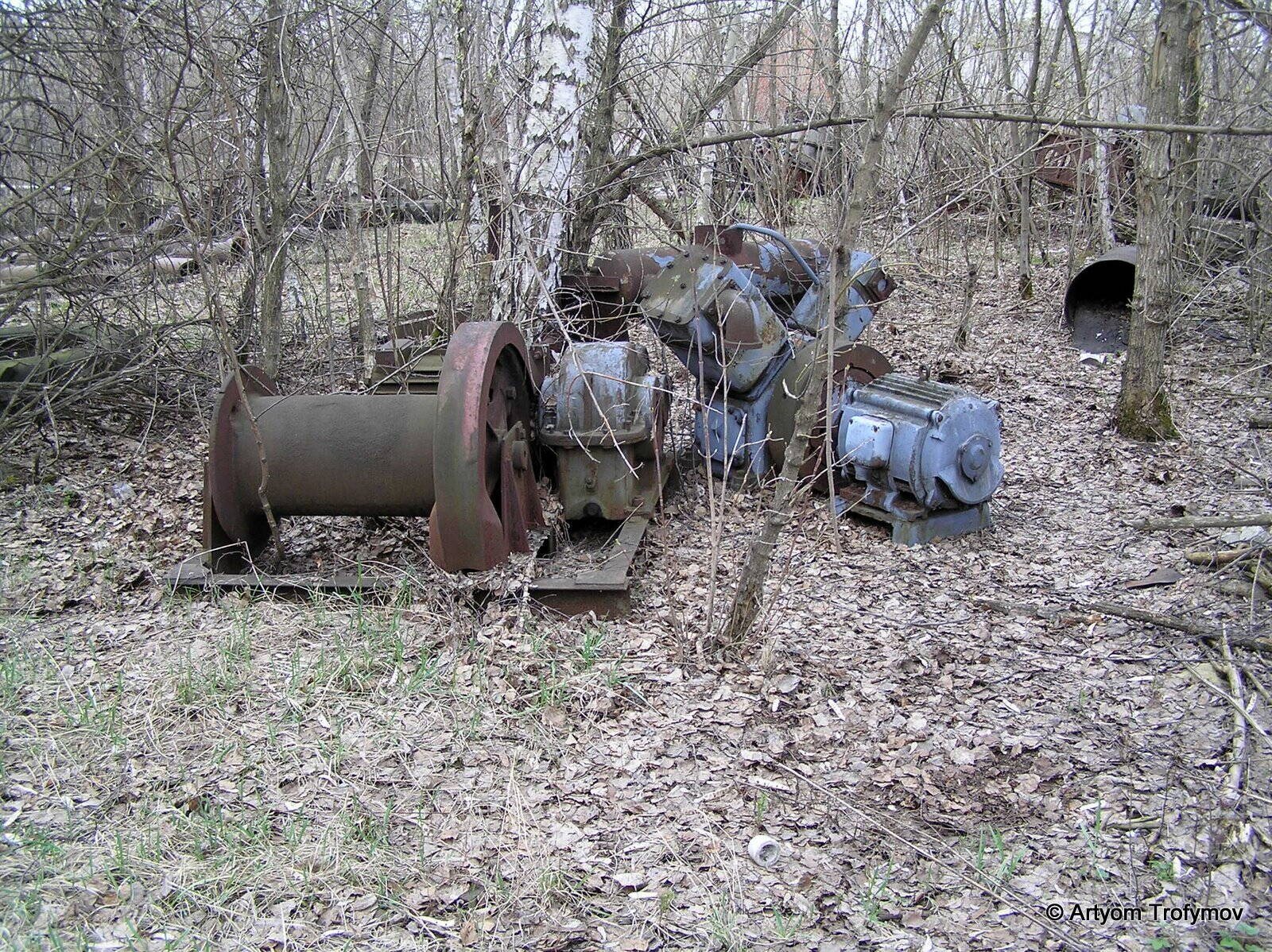

Непонятные электромоторы...

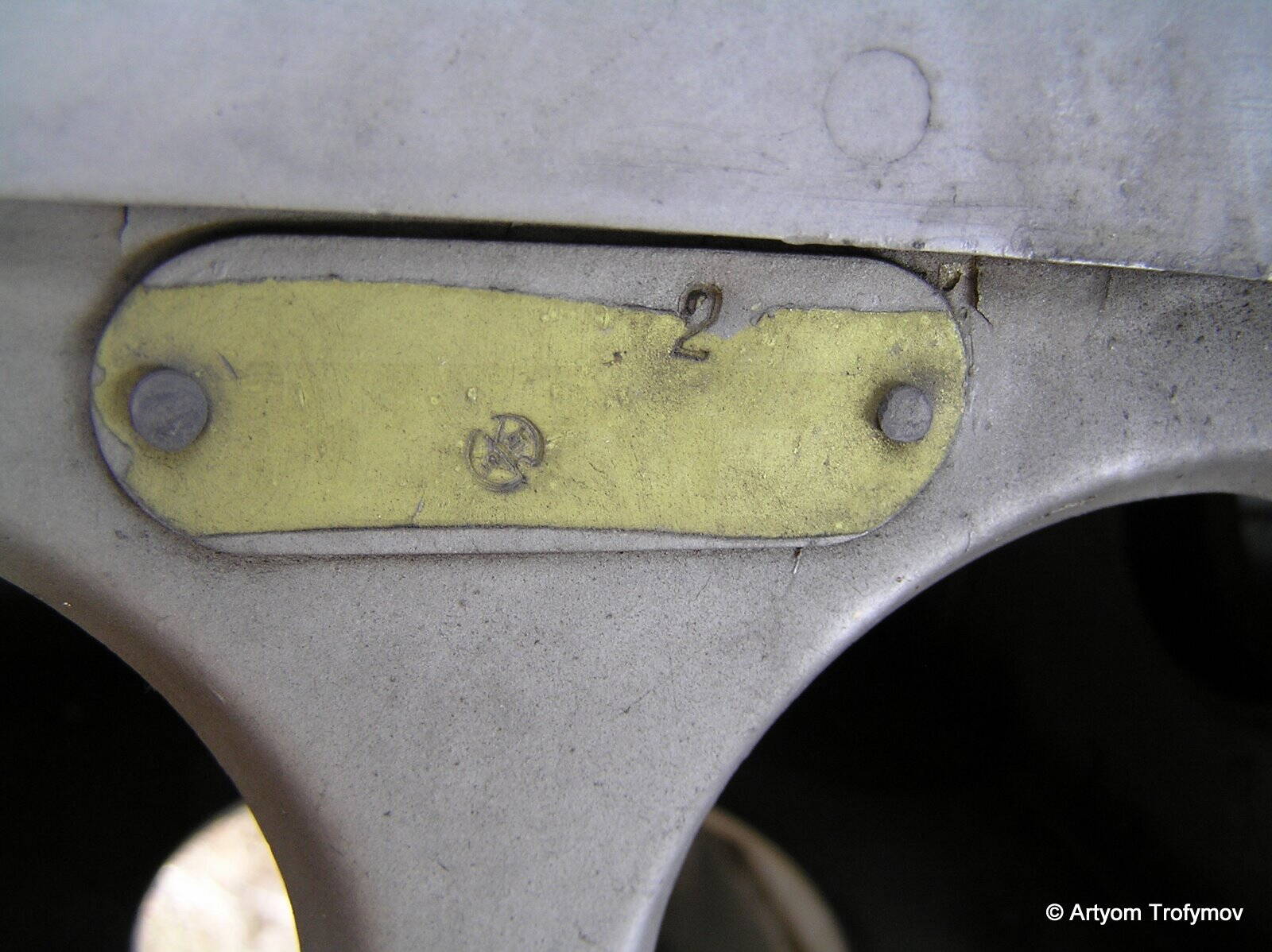

Непонятные послания прошлых лет...

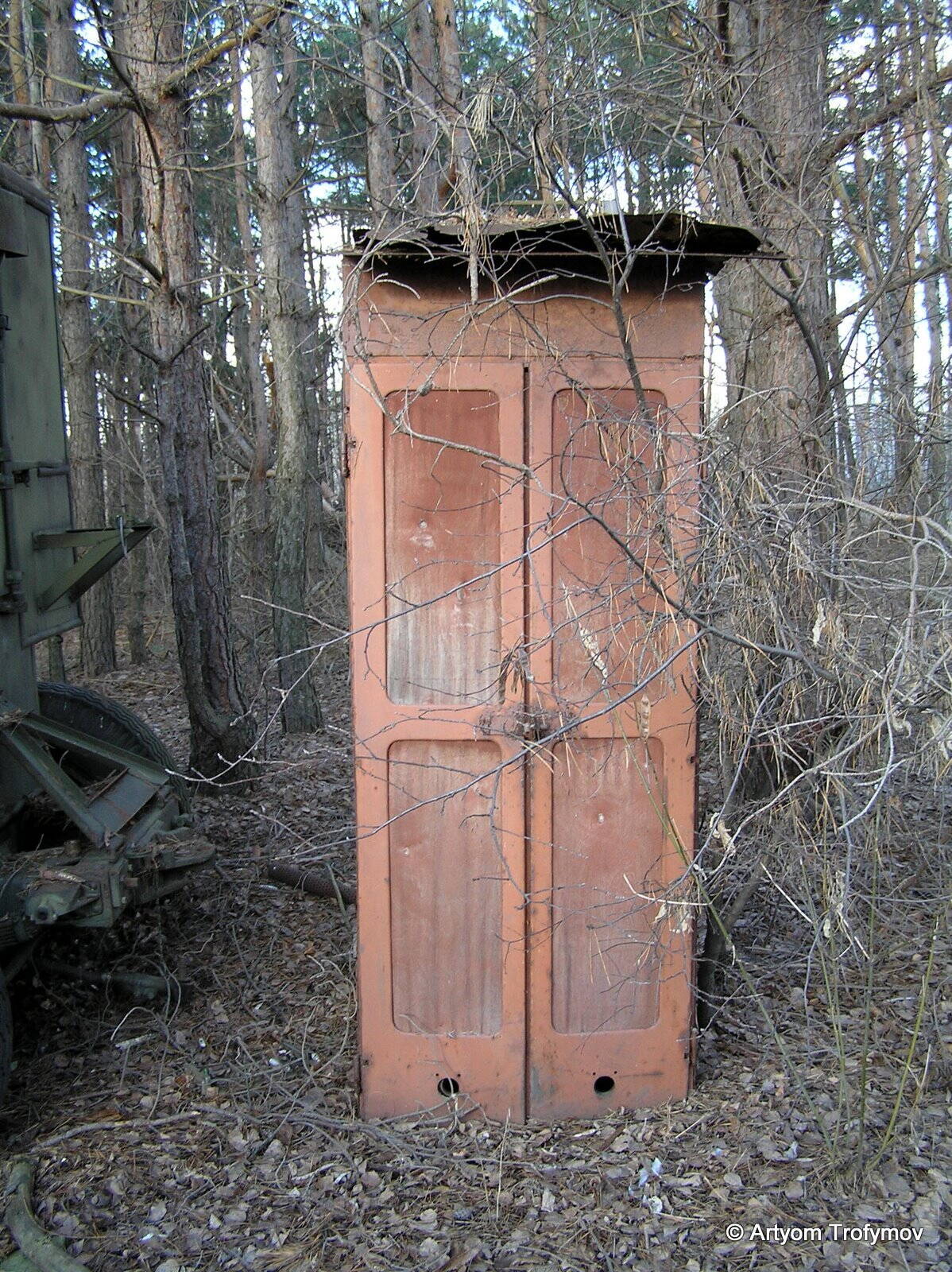

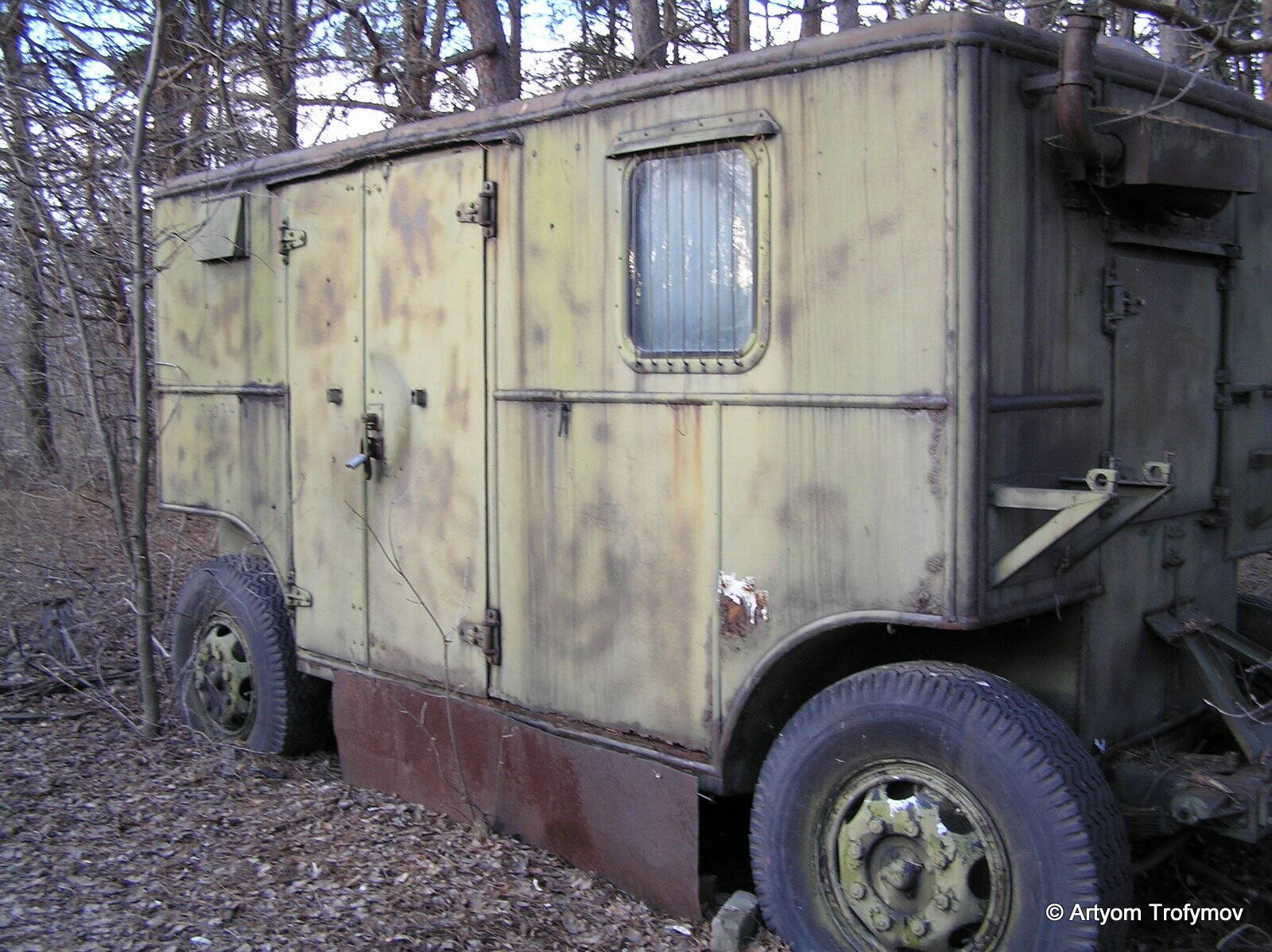

Военный автоприцеп.

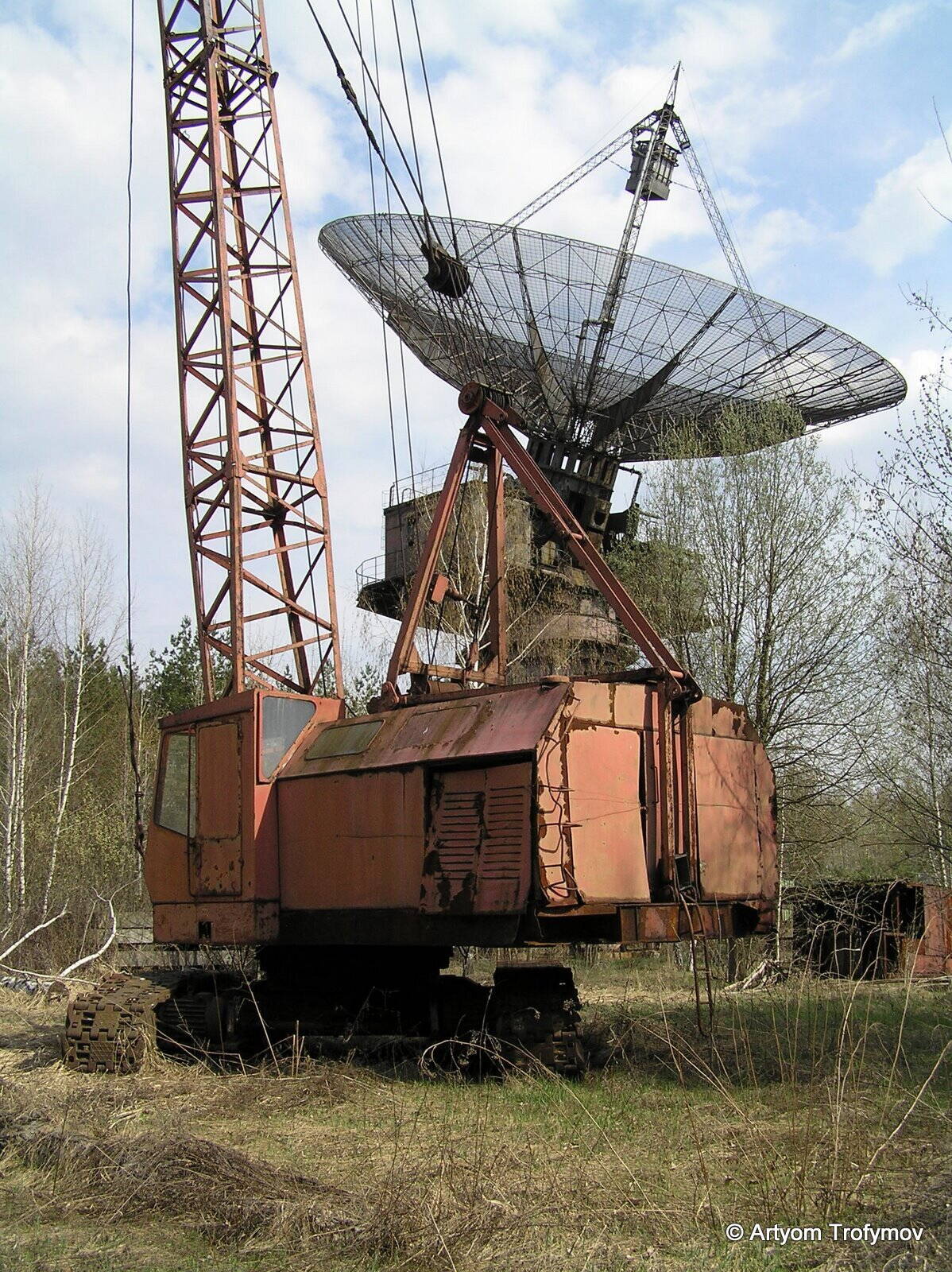

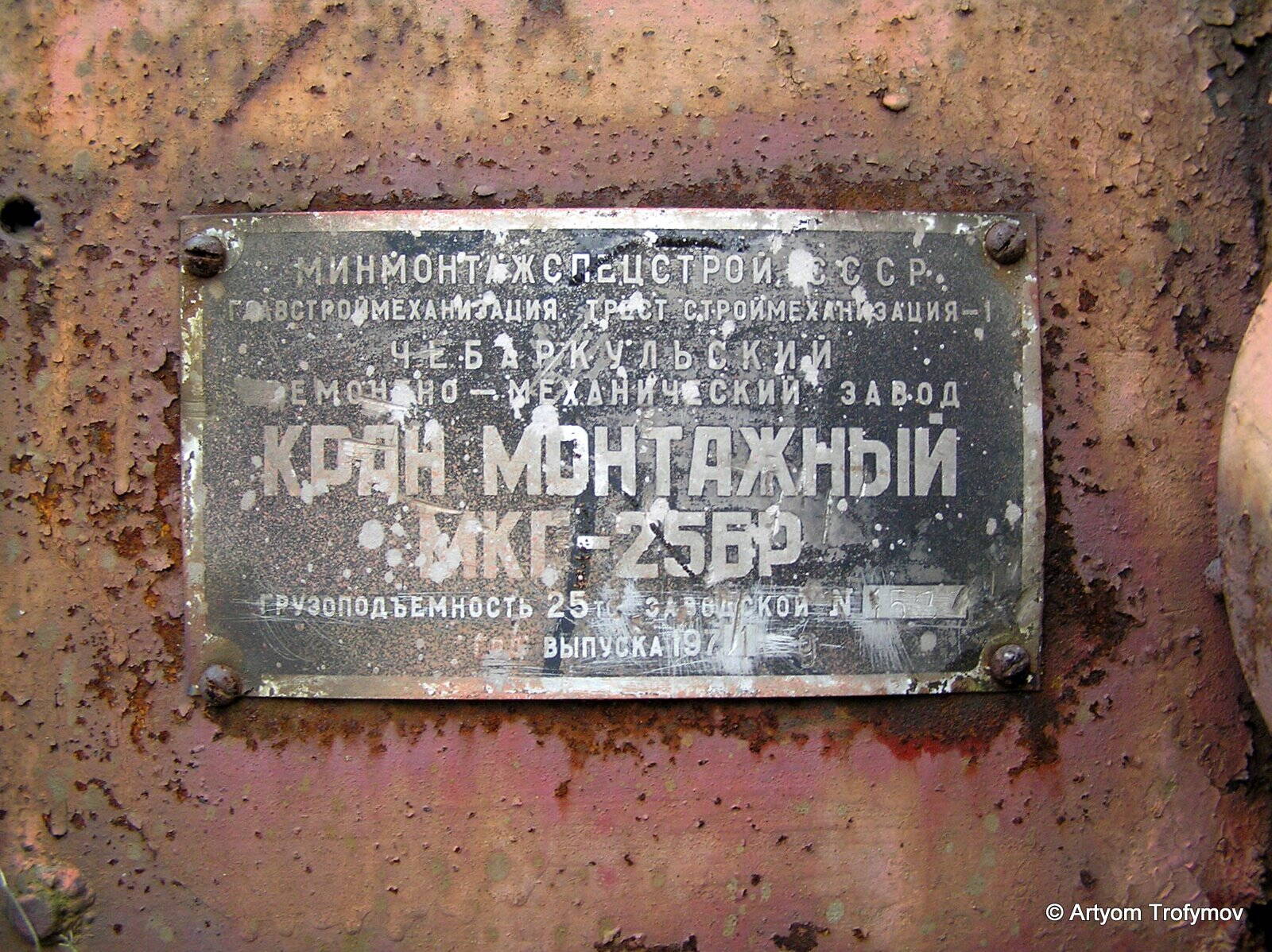

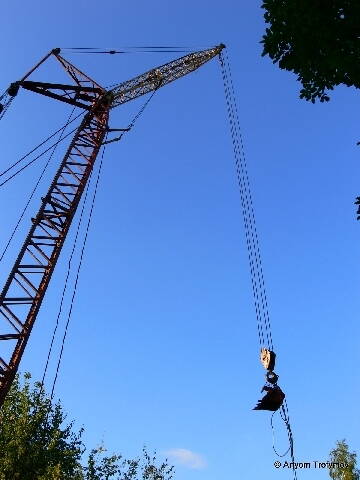

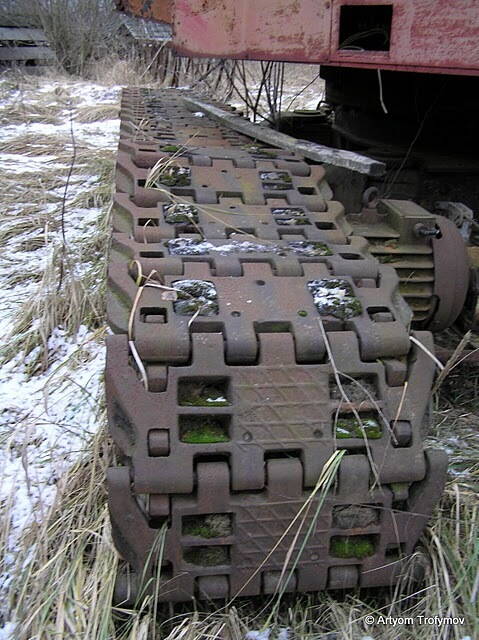

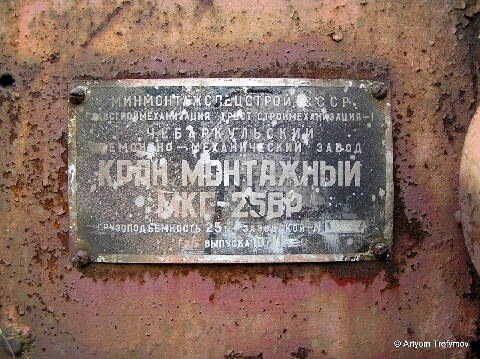

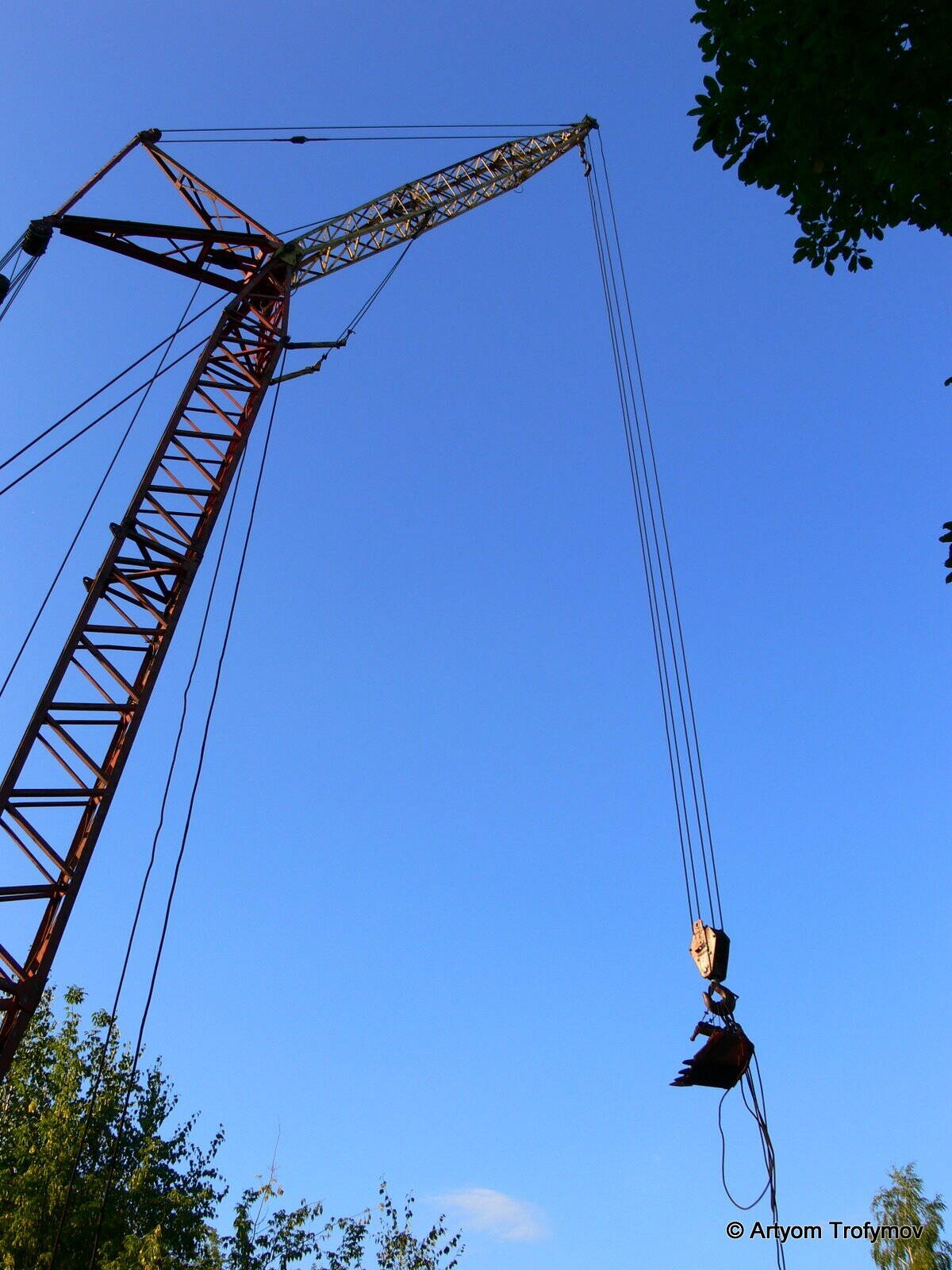

Старючий кран, который не запускался уже много лет, судя по мху и ржавчине на его движущихся частях.

Пара телепортаторов :)

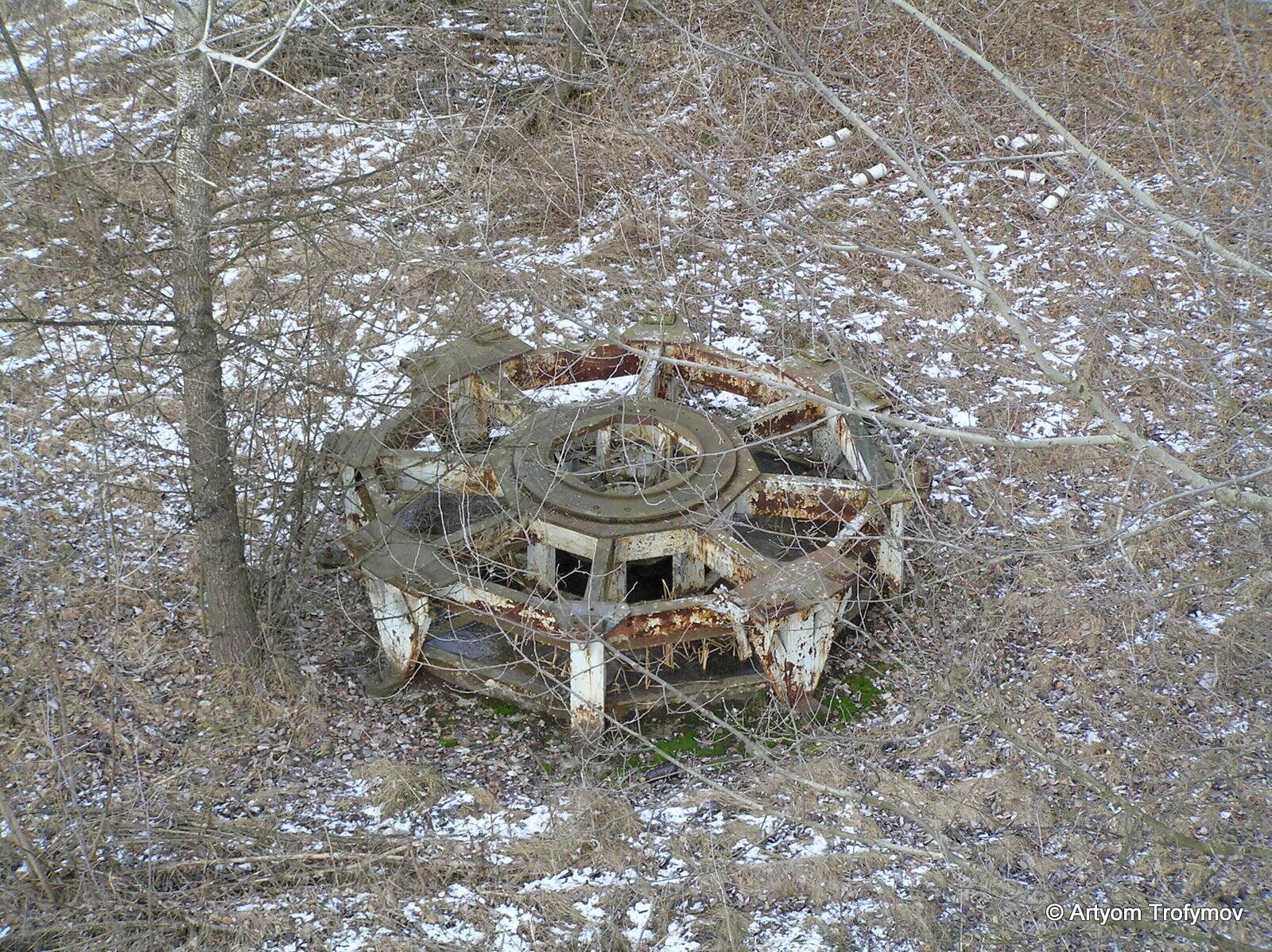

Шестеренка с какой-то адской машины

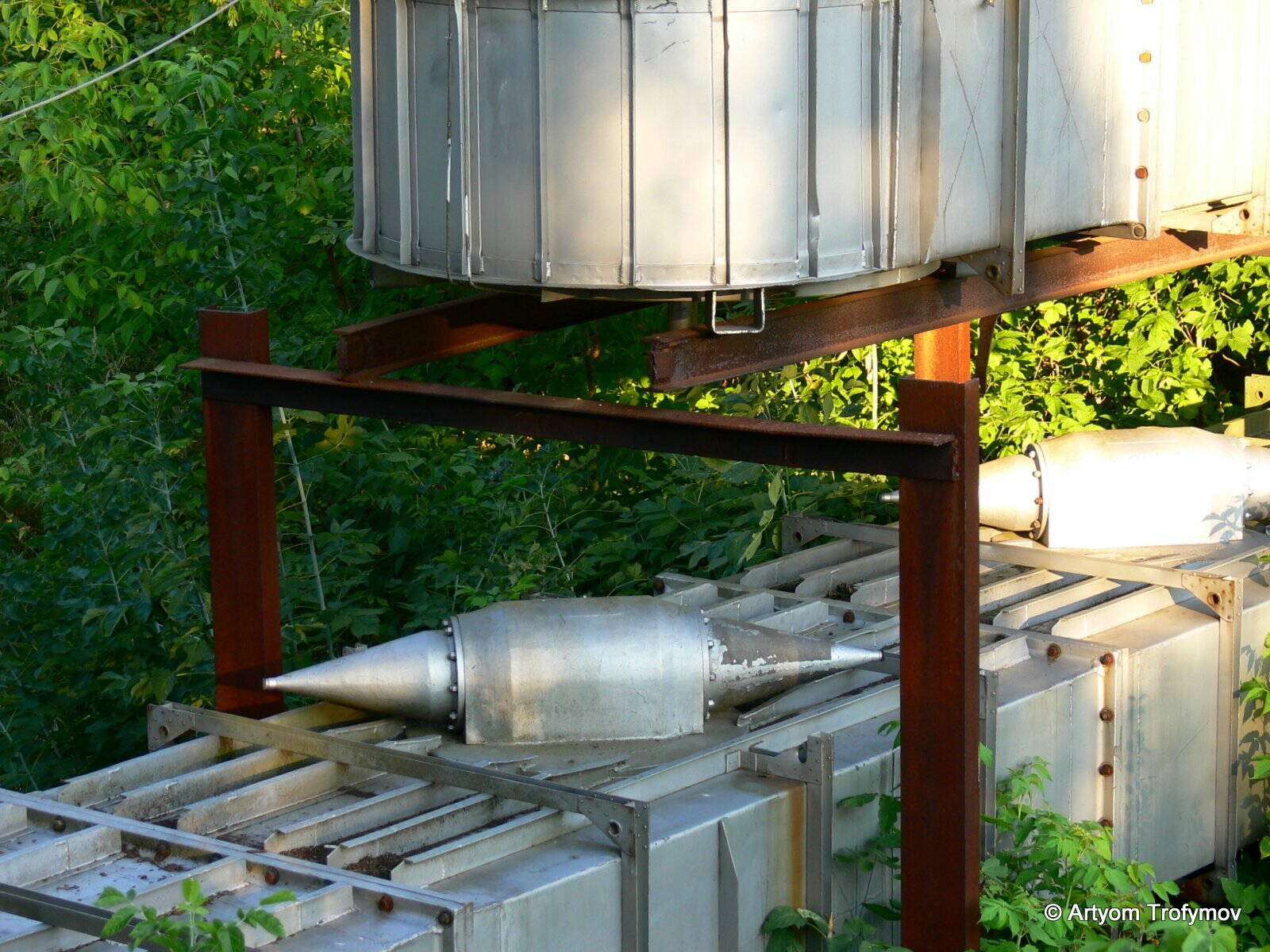

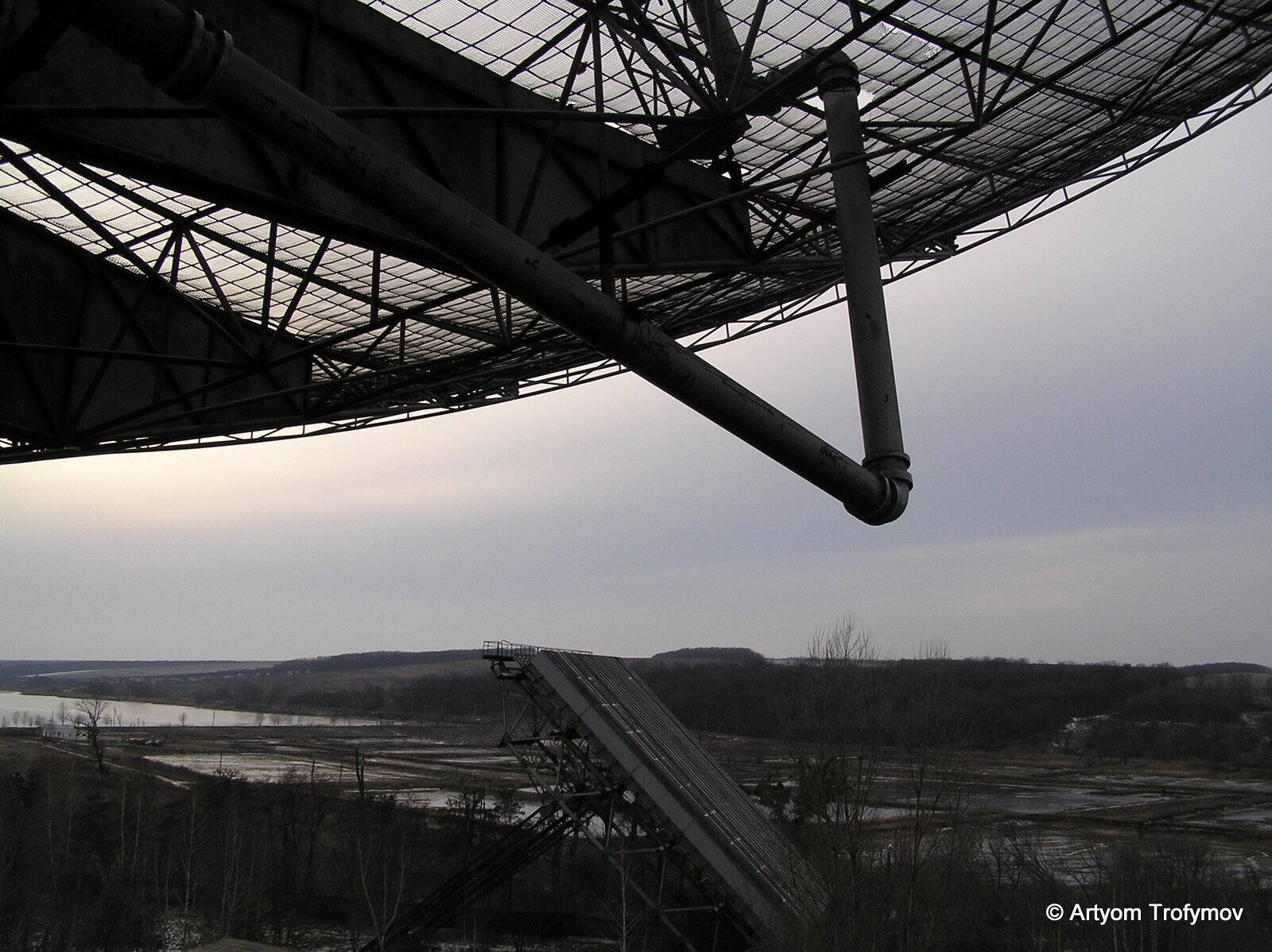

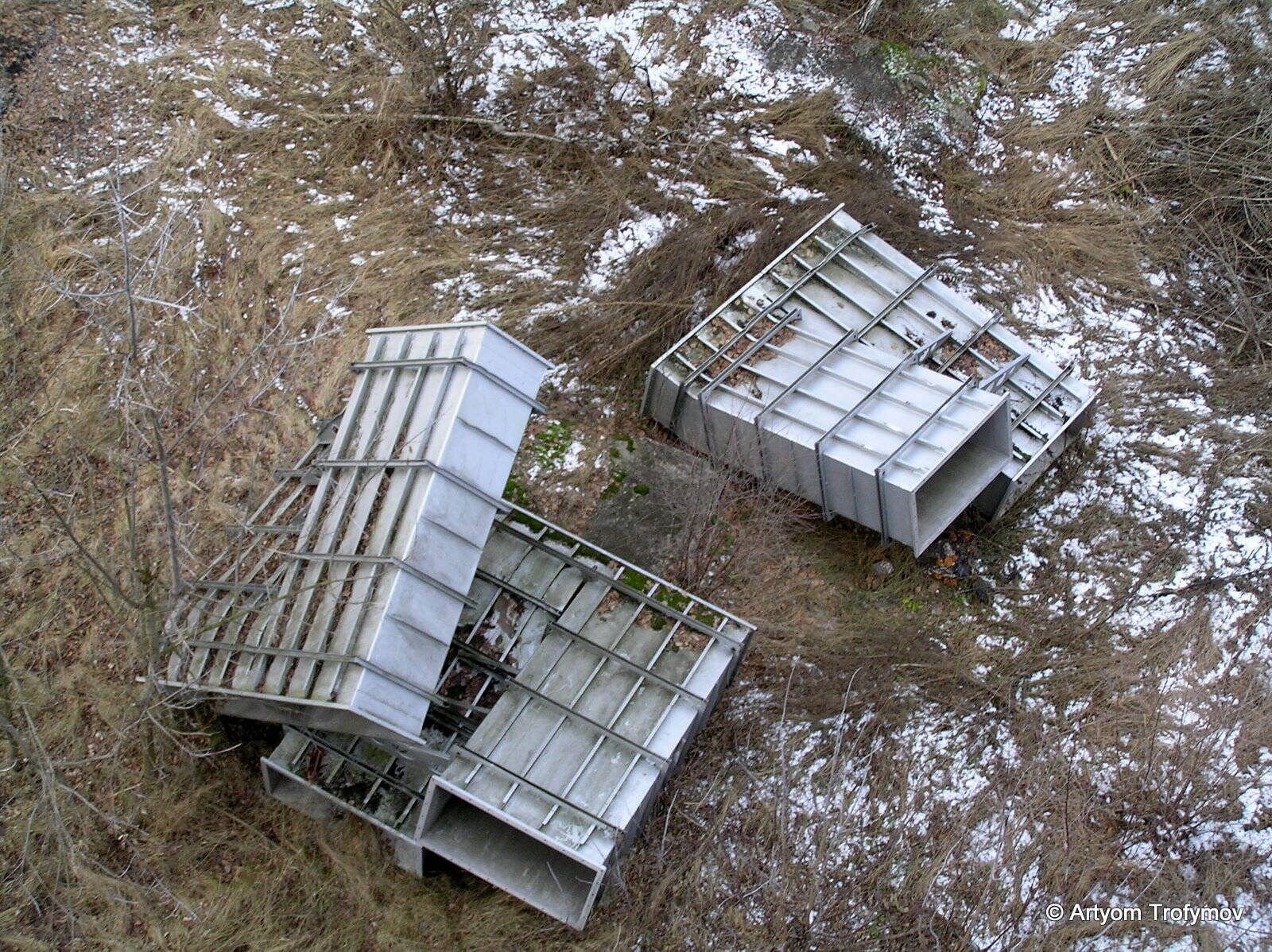

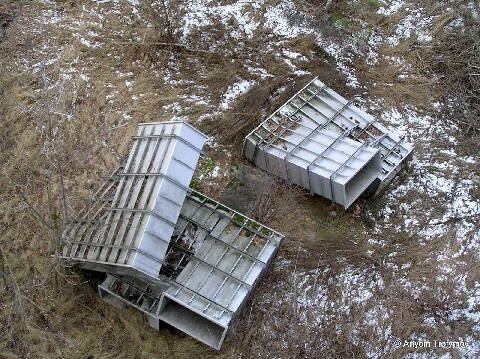

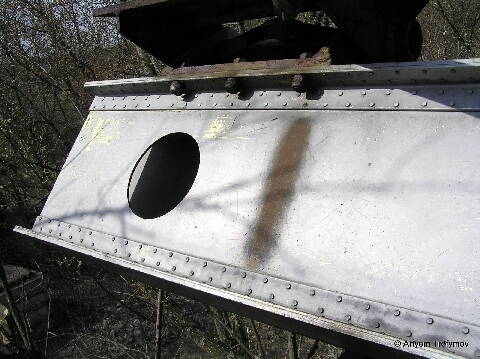

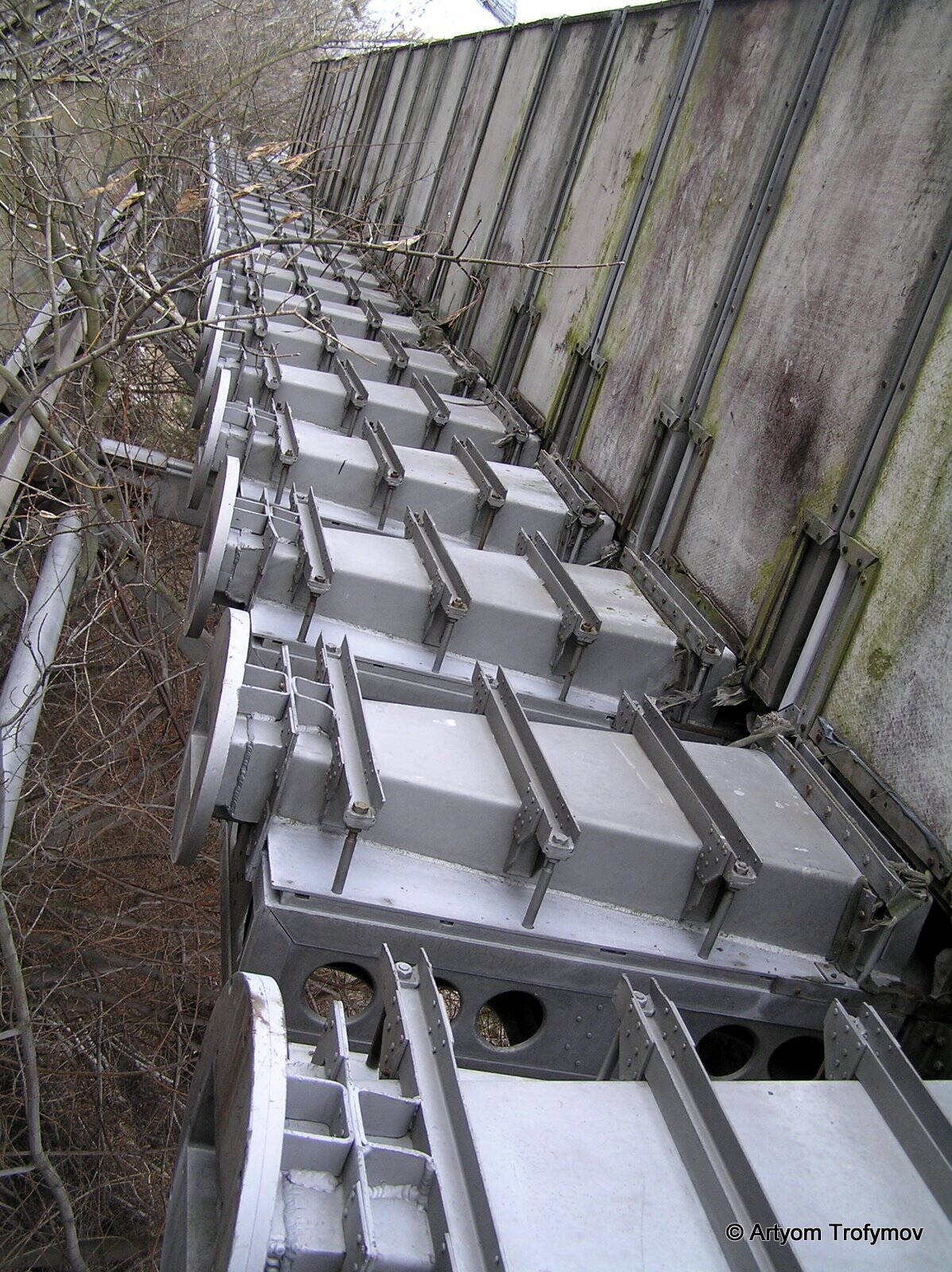

 И разбросанные волноводы

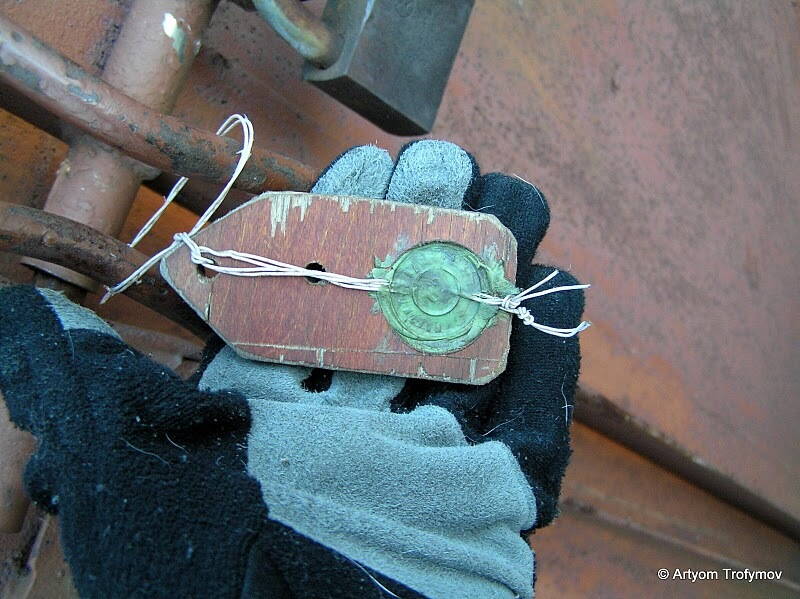

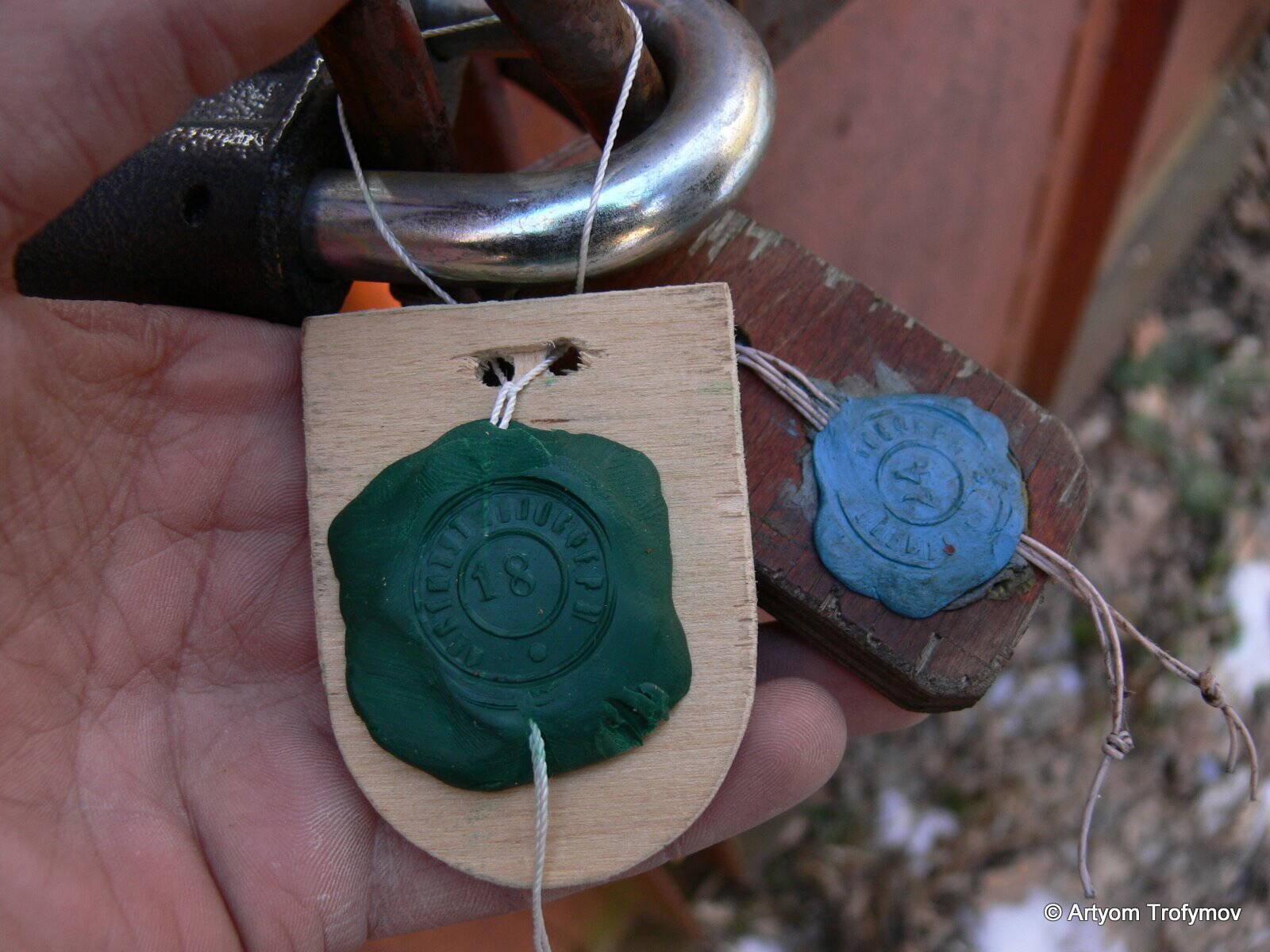

Все входы-выходы опечатаны. Всё как полагается и охраняется.

Следующее место - это ионозонды.

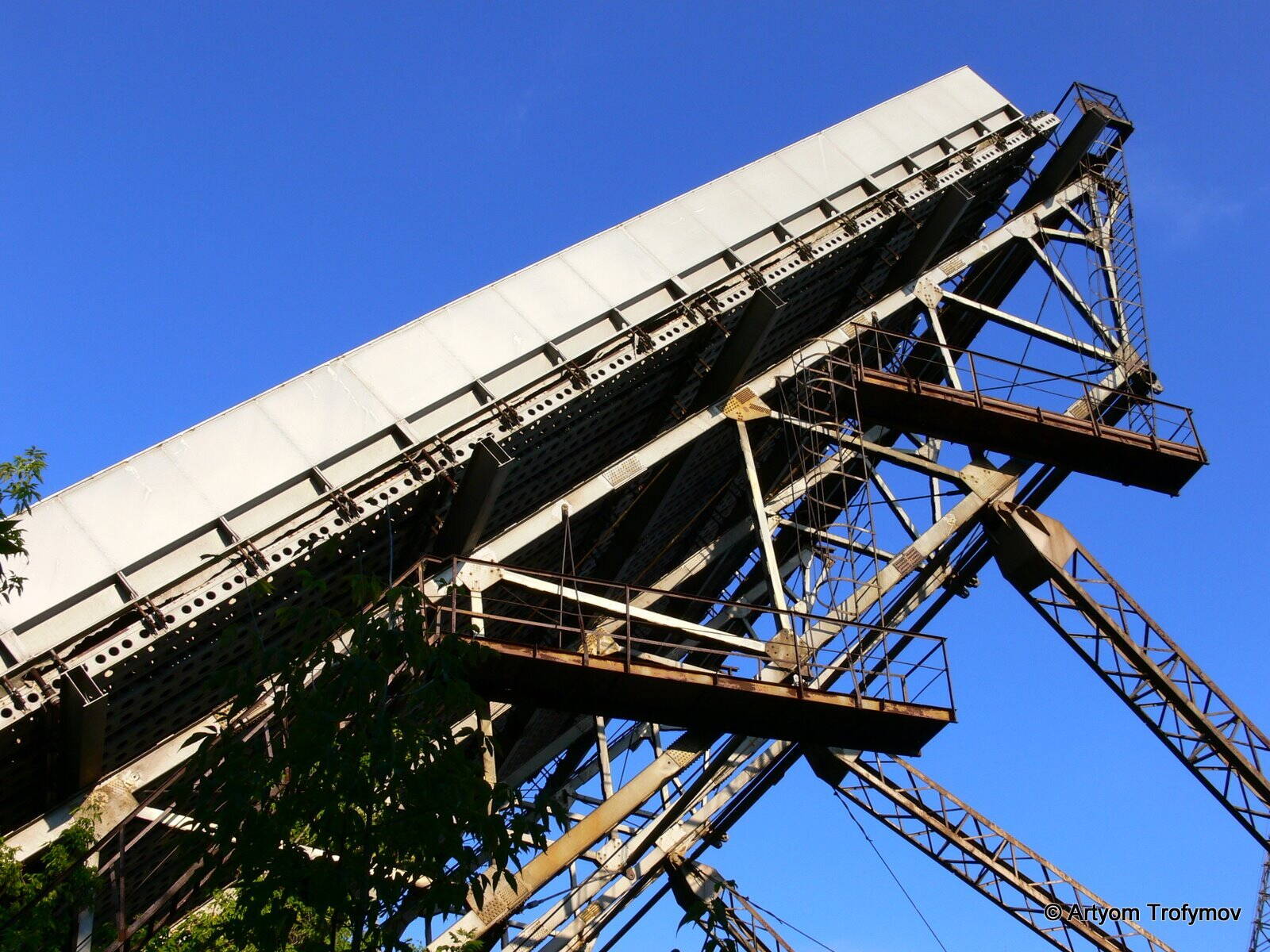

Очень большие. Один в разложенном состоянии, другой сложен.

Судя по металлу, из которого они сделаны - это целое состояние.

К двум радарам по территории объекта идут волноводы интересной формы.

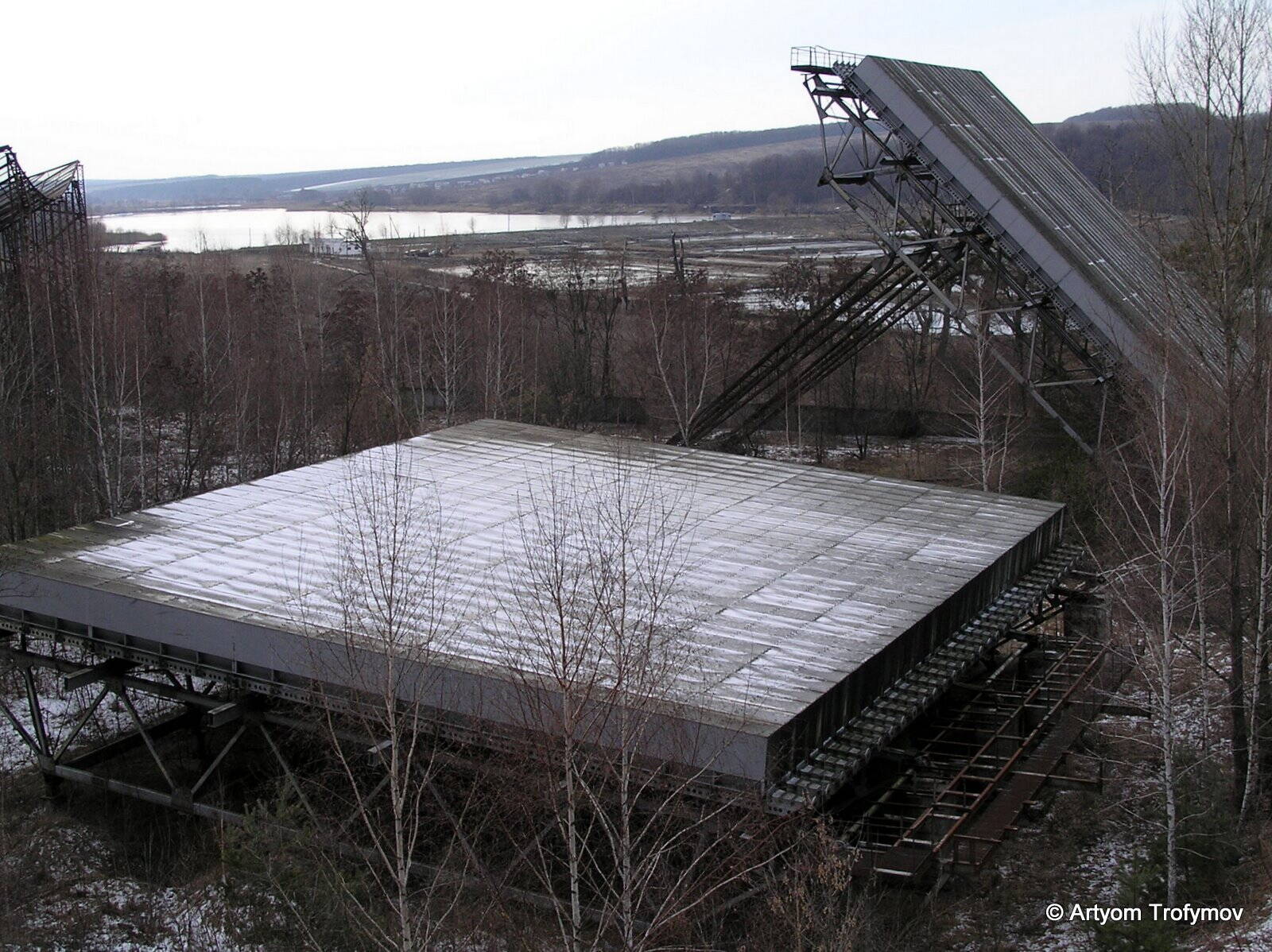

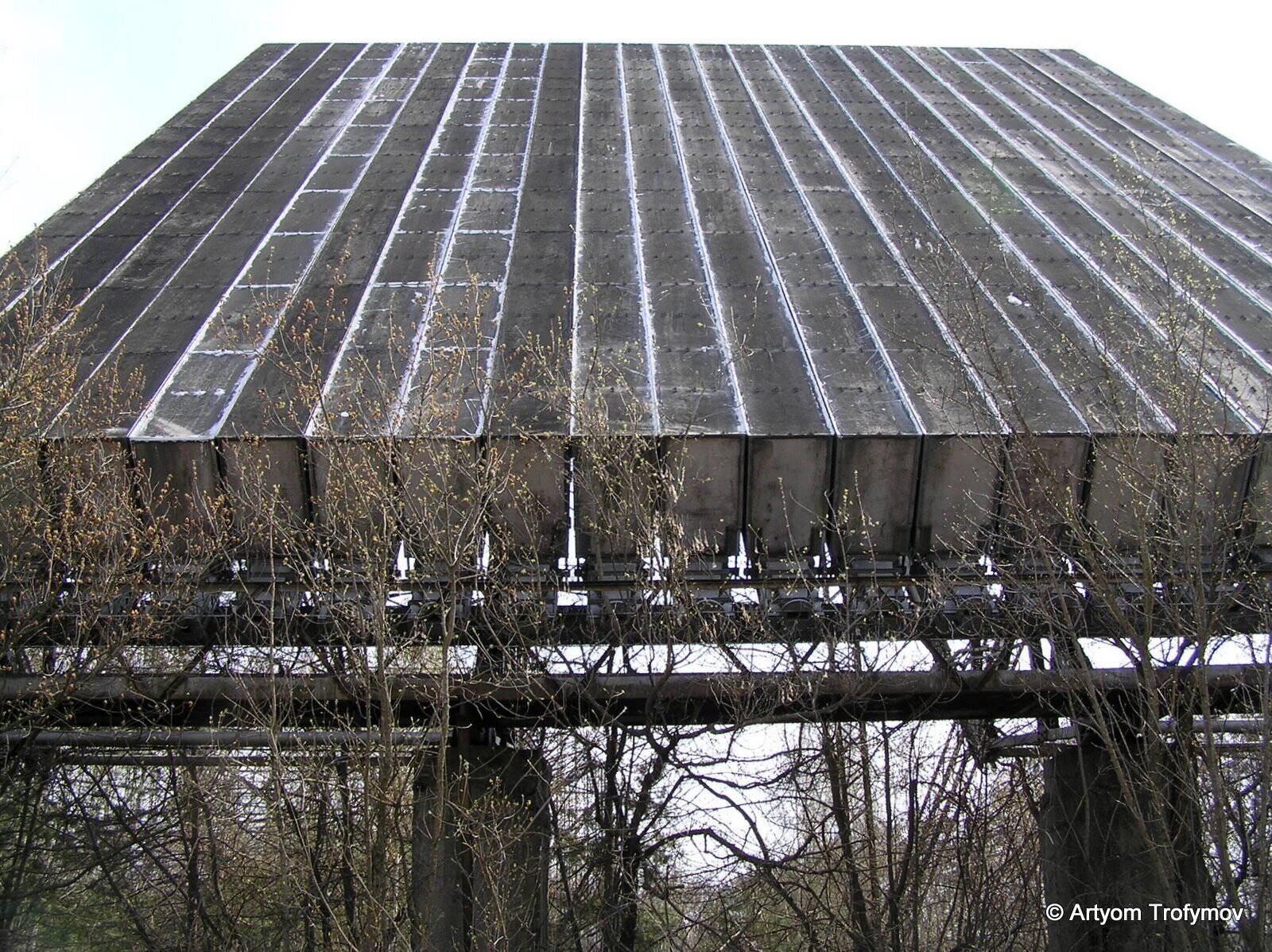

Горизонтальные секции.

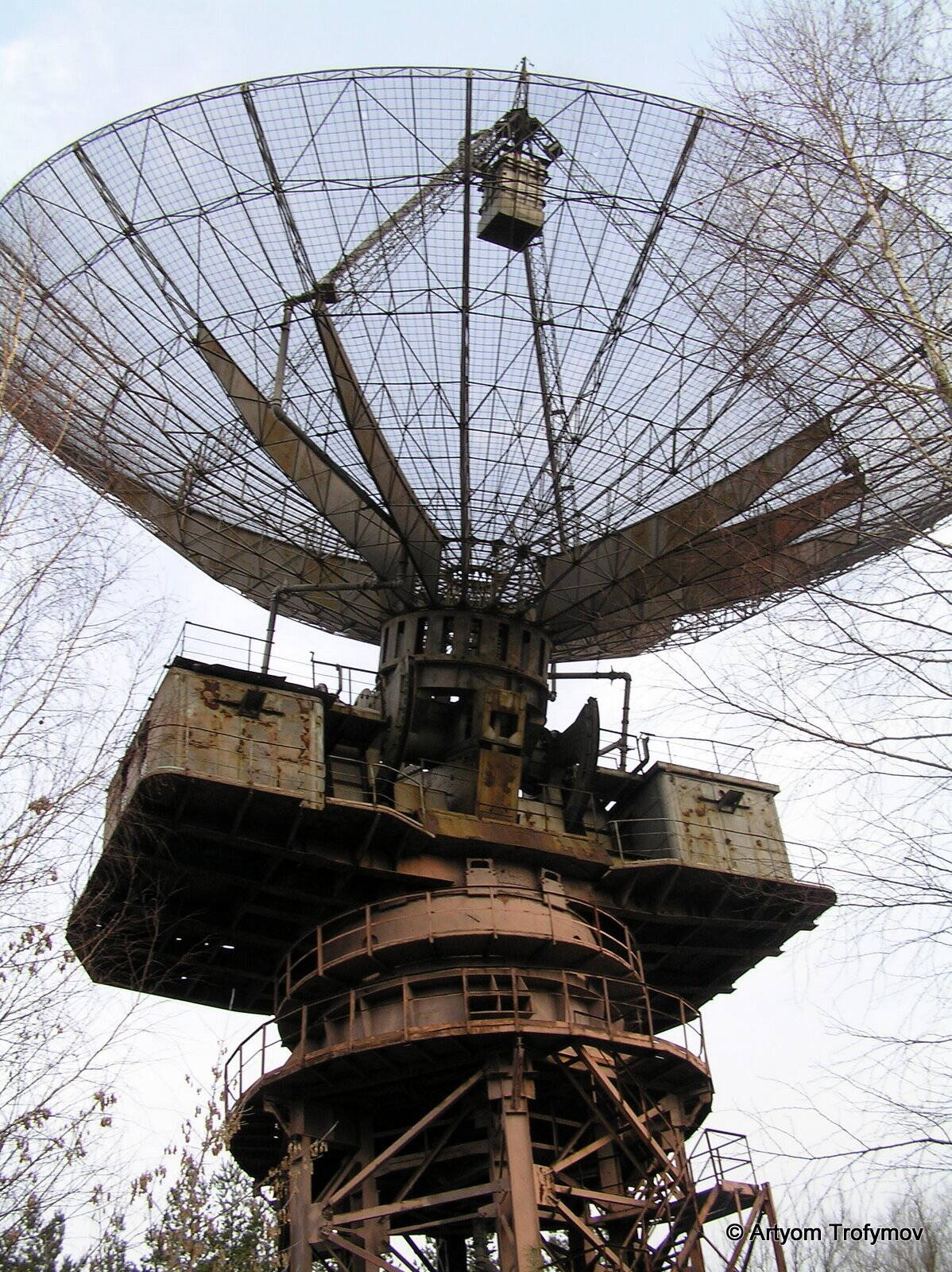

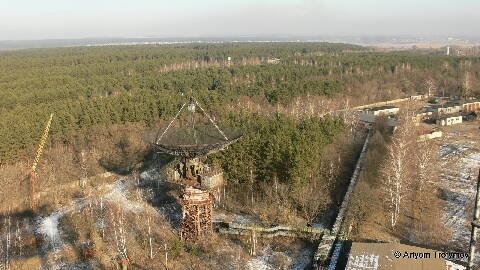

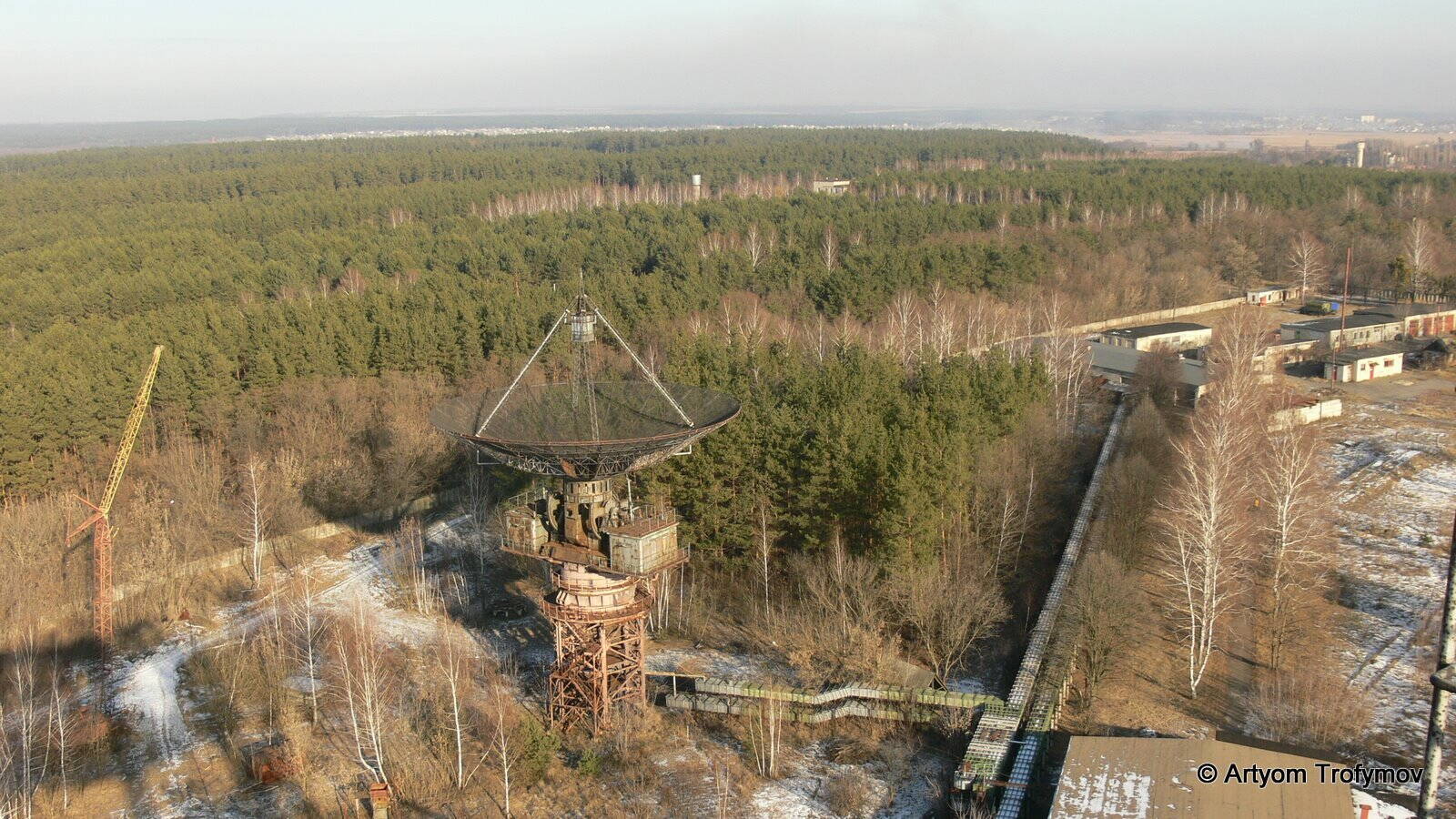

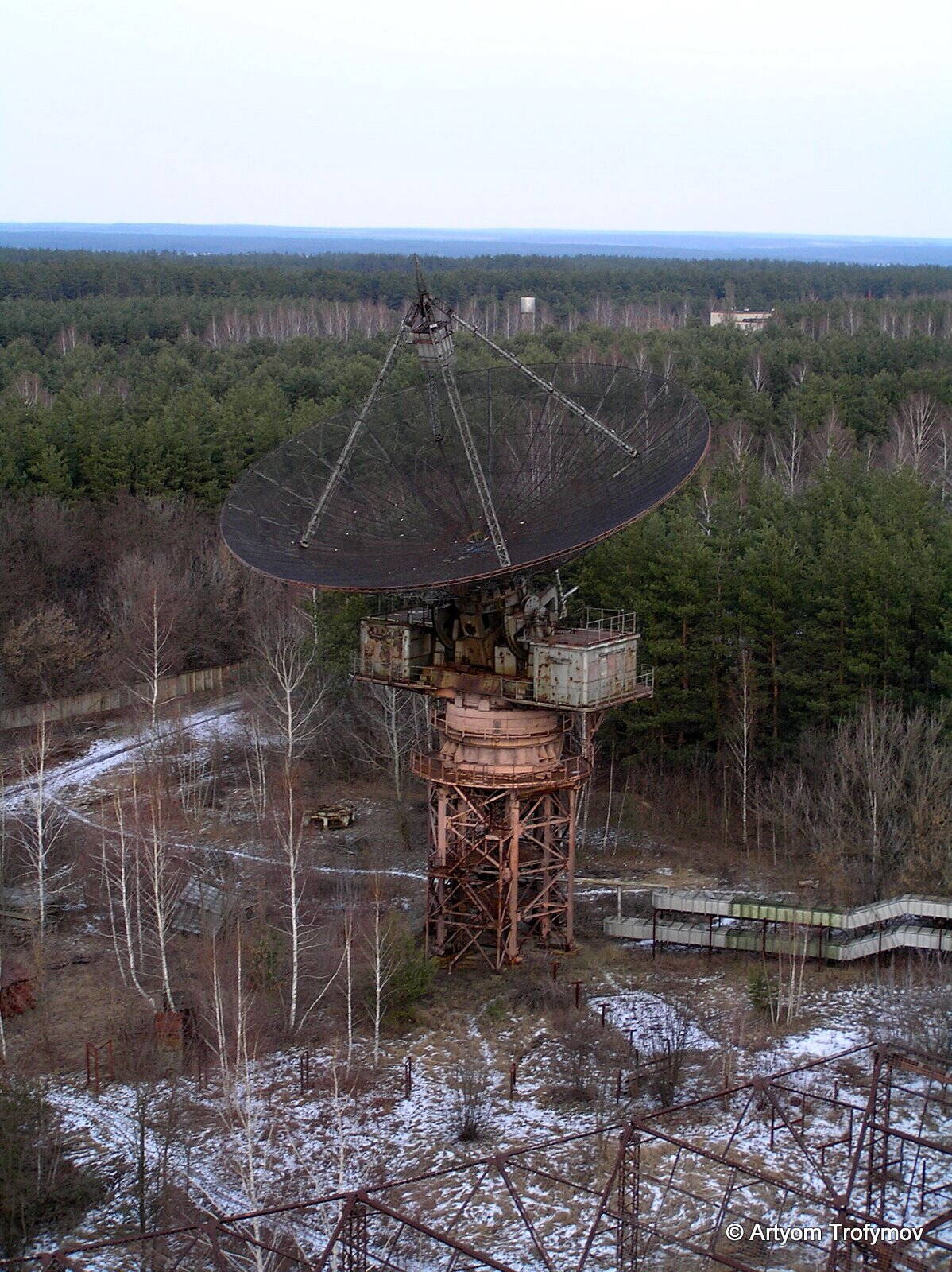

Идем на следующий объект - поворотный радар. Там тоже есть на что посмотреть.

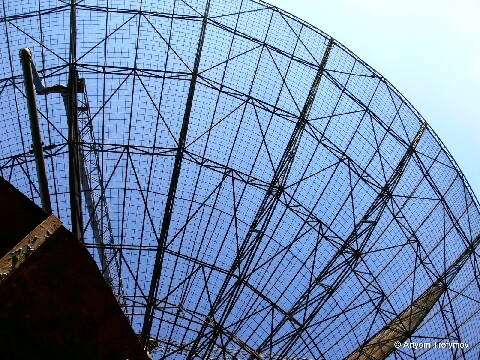

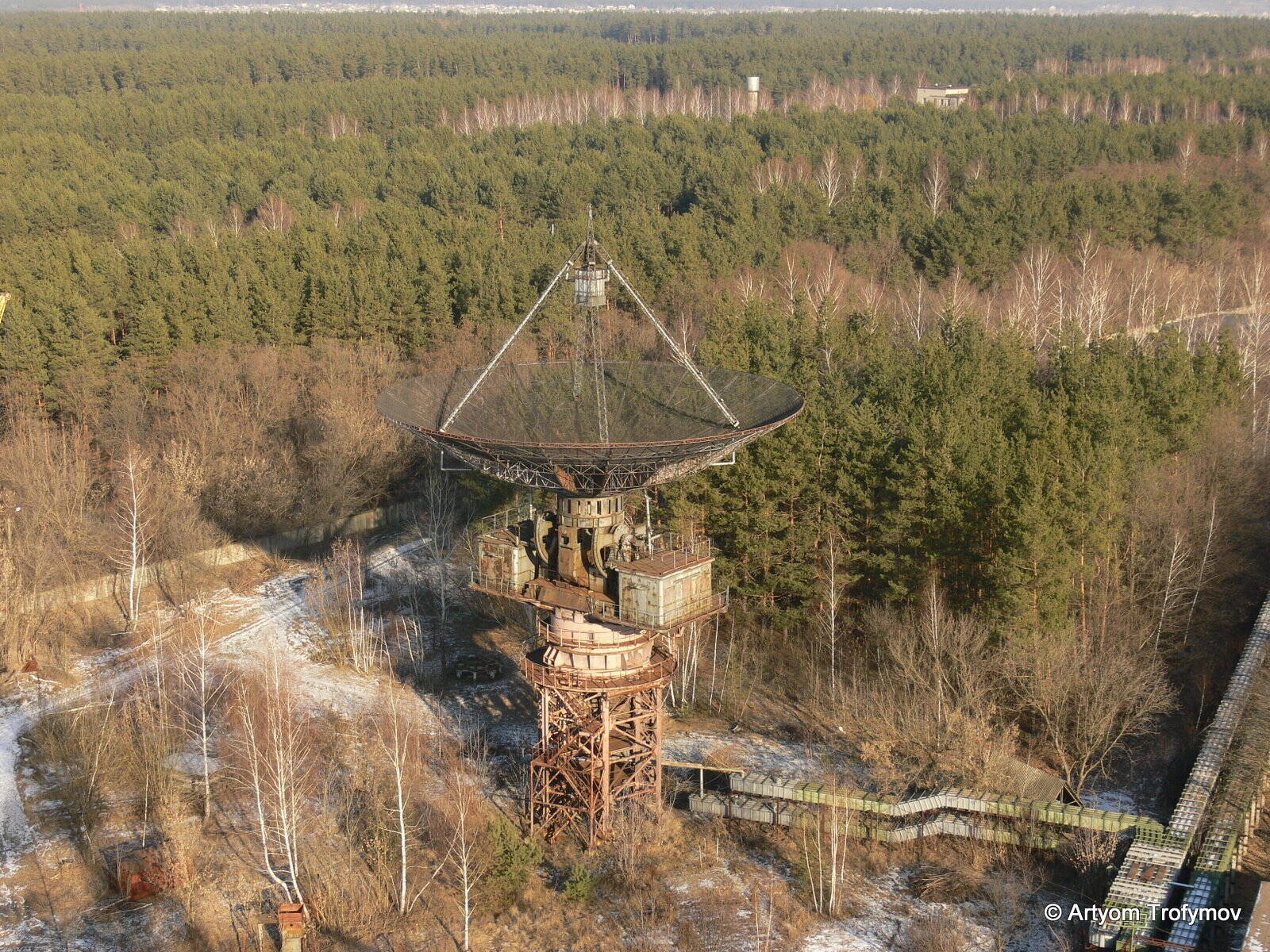

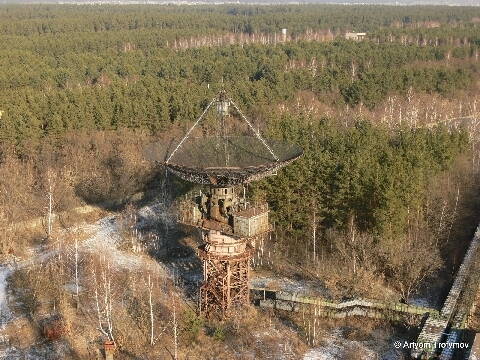

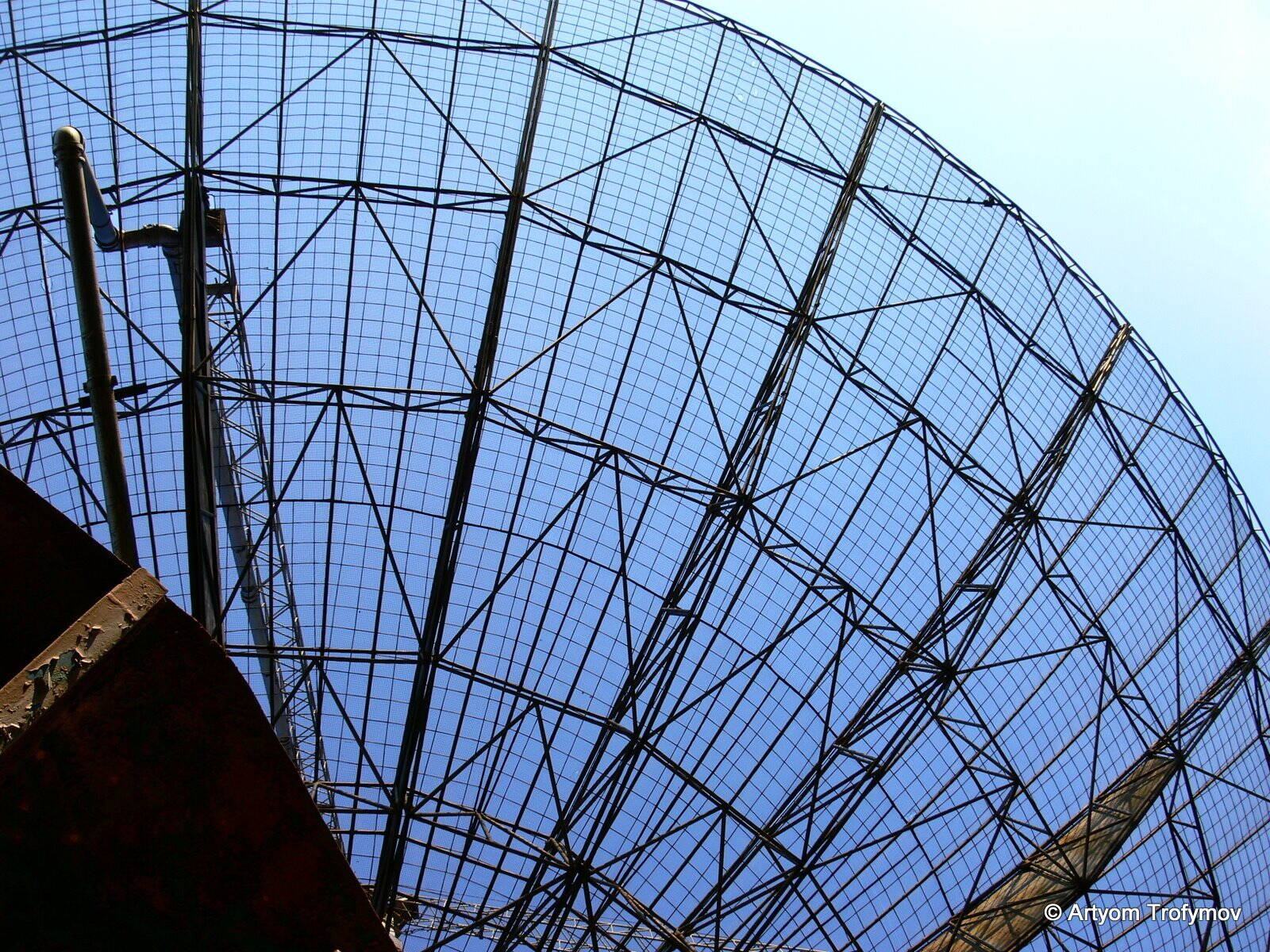

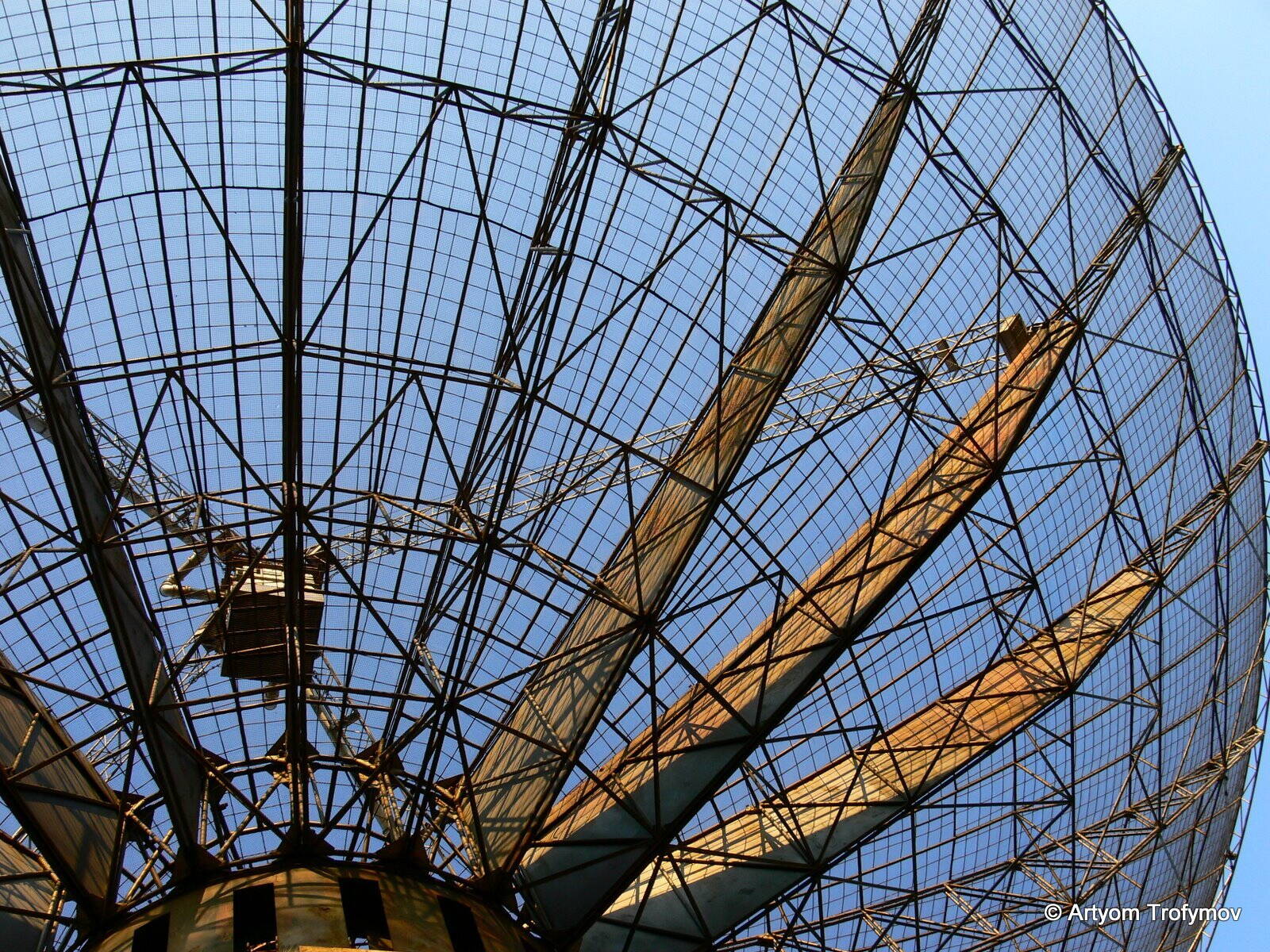

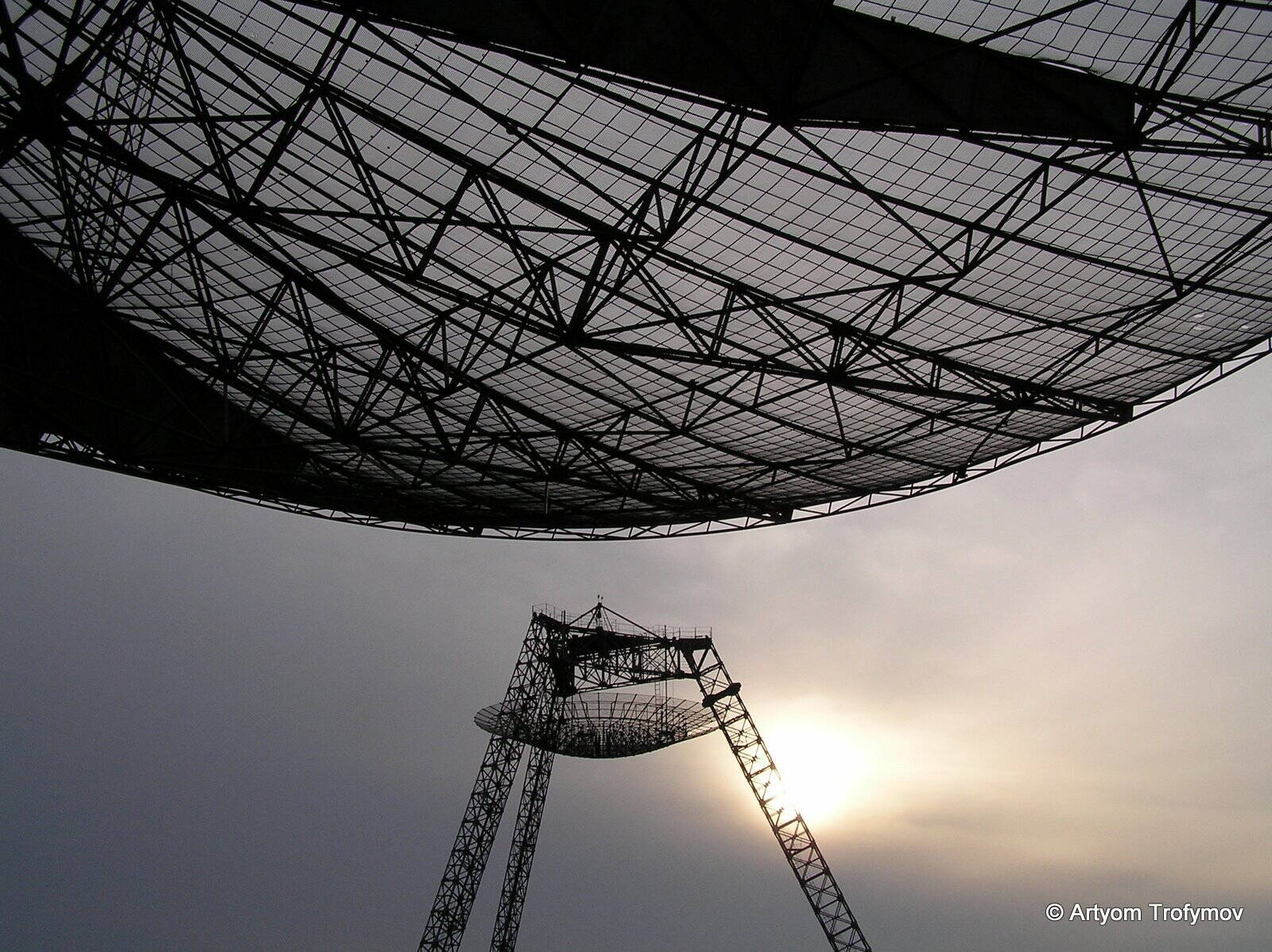

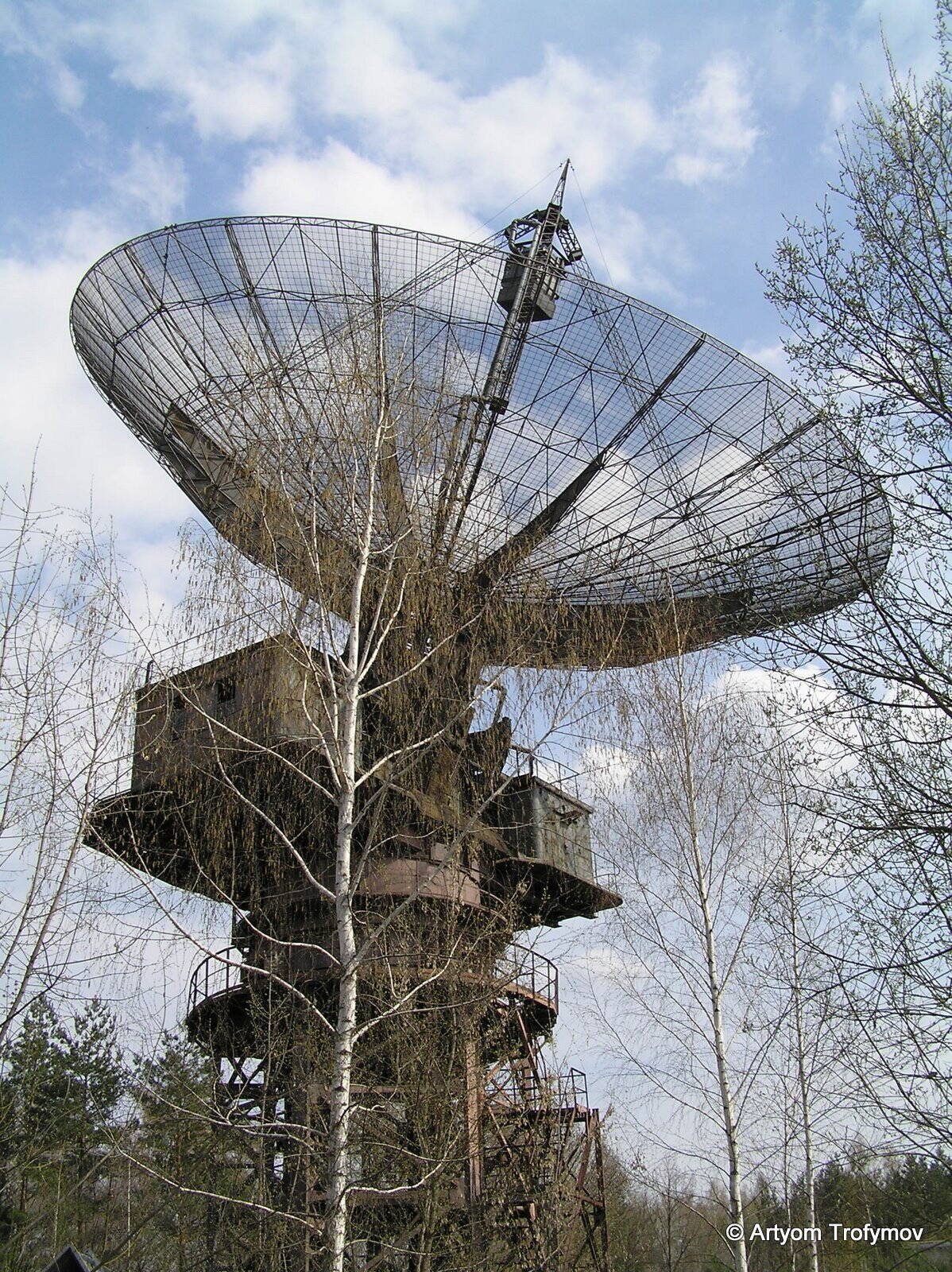

Собственно антенна малого радара поближе

Излучатель малой антенны комплекса, крепёжные фермы и секции волновода.

Этот блок на данный момент уже не существует. Был заменен на новый. (его фото пока я не раздобыл)

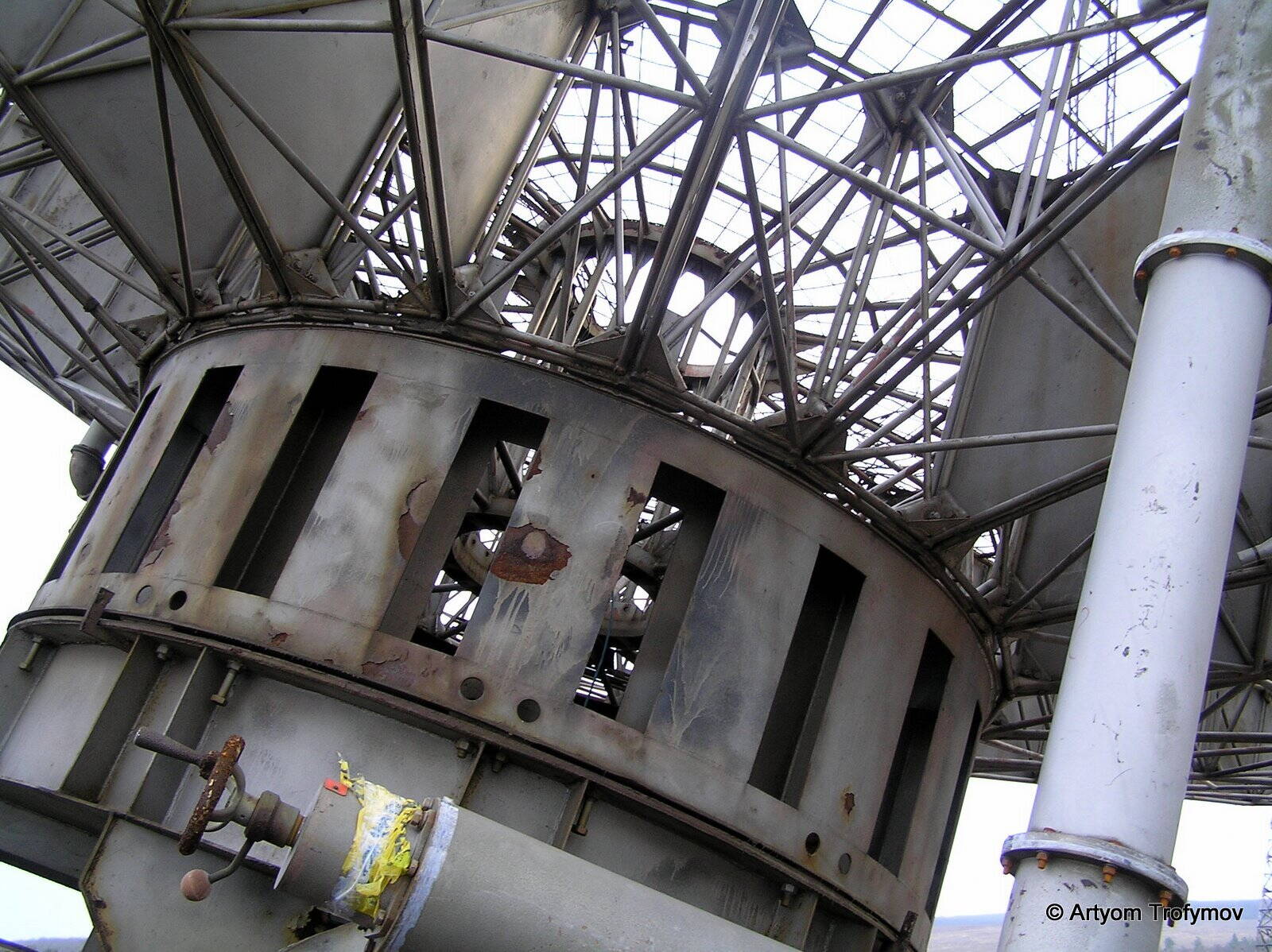

Основание самой антенны

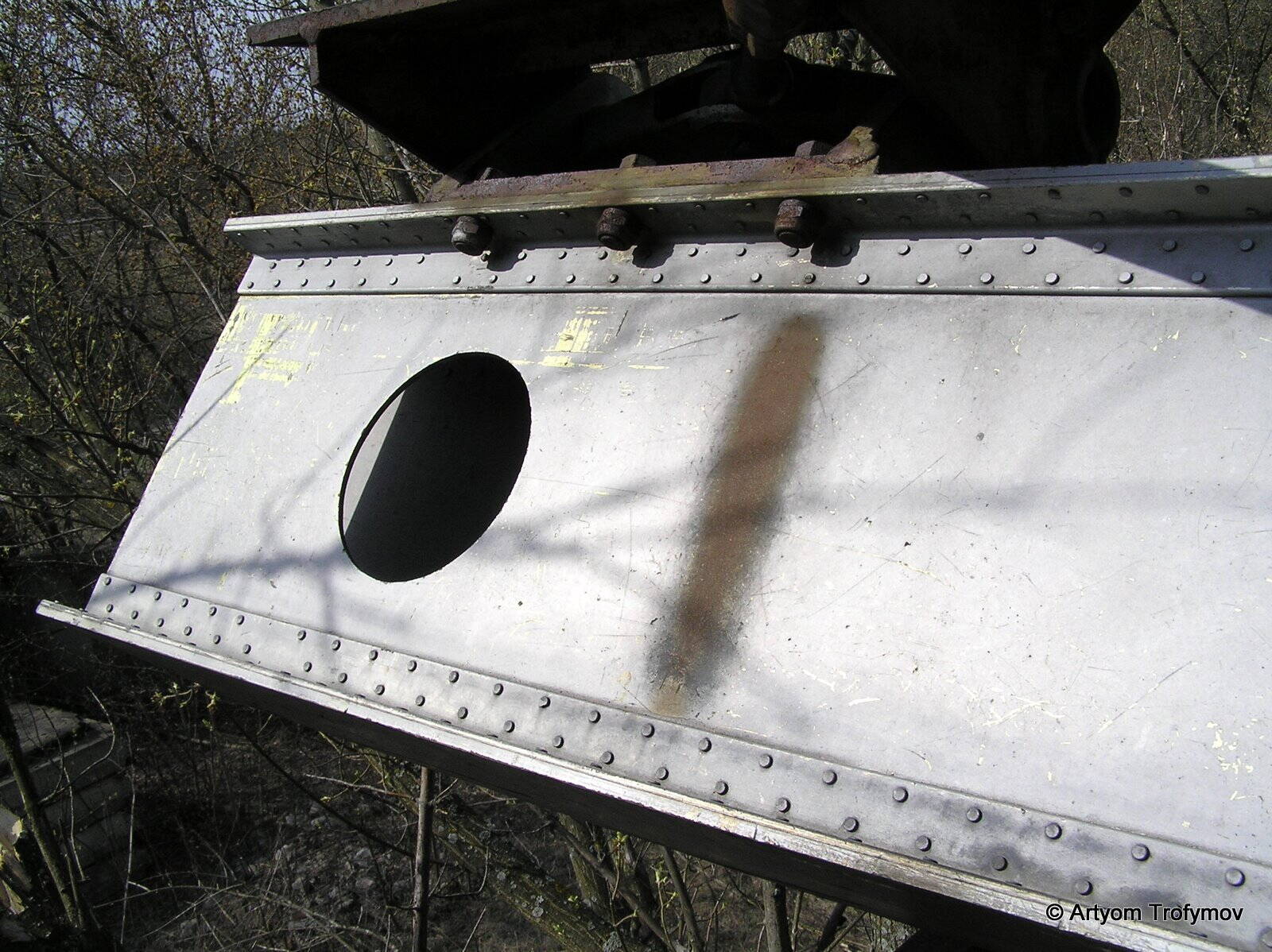

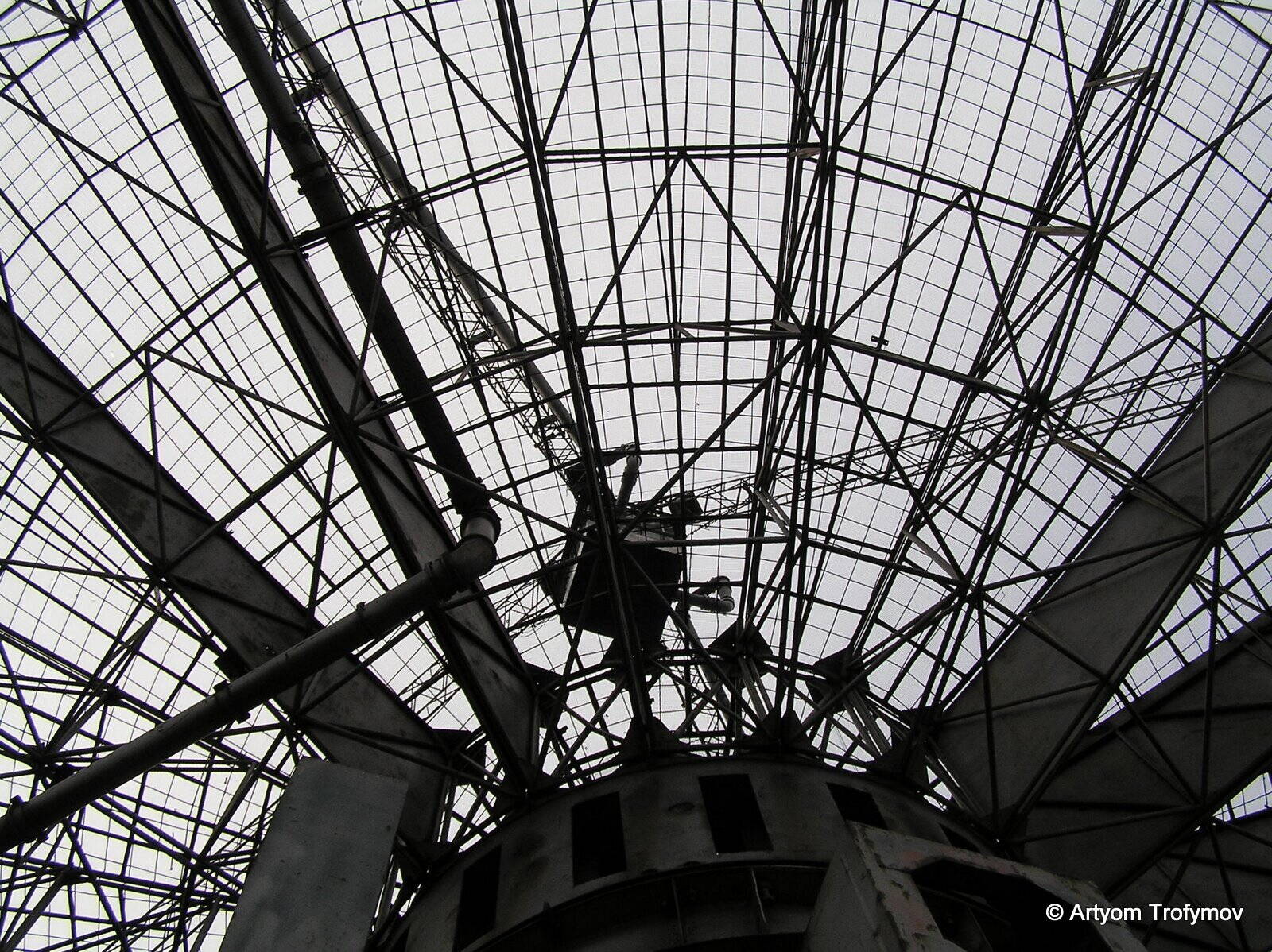

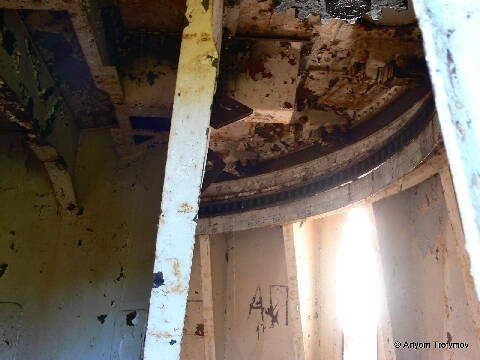

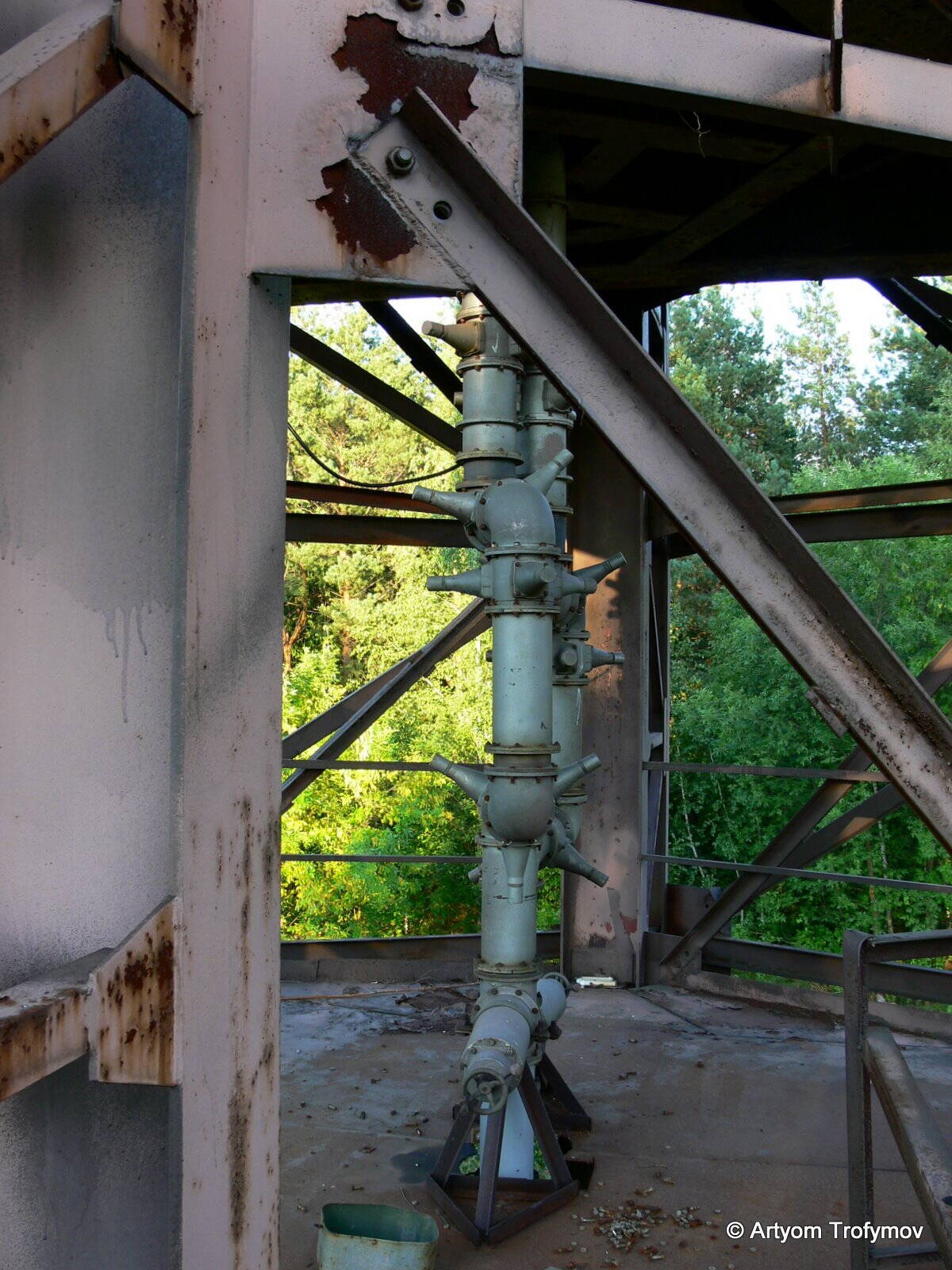

Внутри находится волновод очень интересной формы, а точнее - его вертикальная секция.

А рядом с ним - послание из других галактик, нарисованное мелом по металлу:)

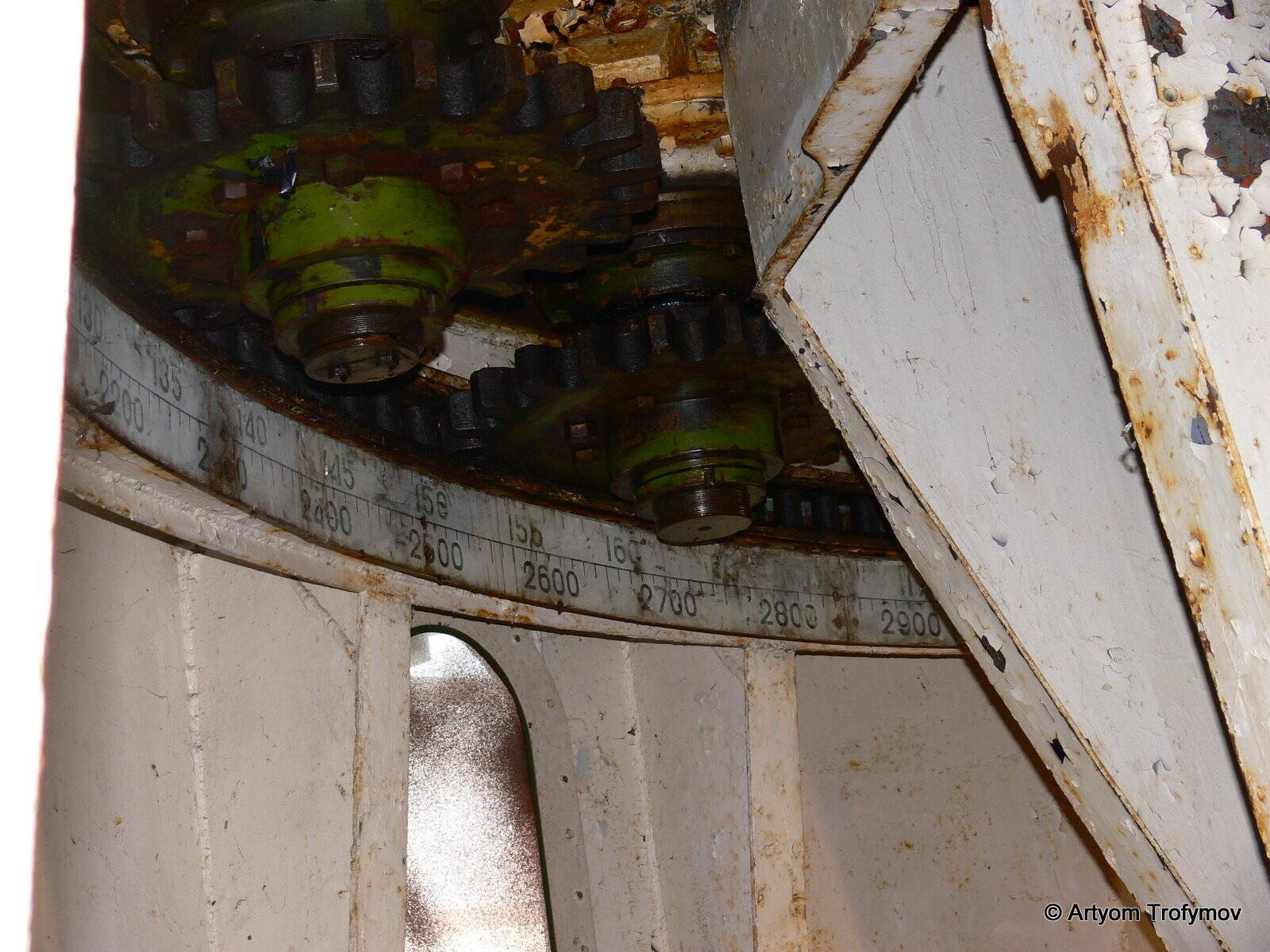

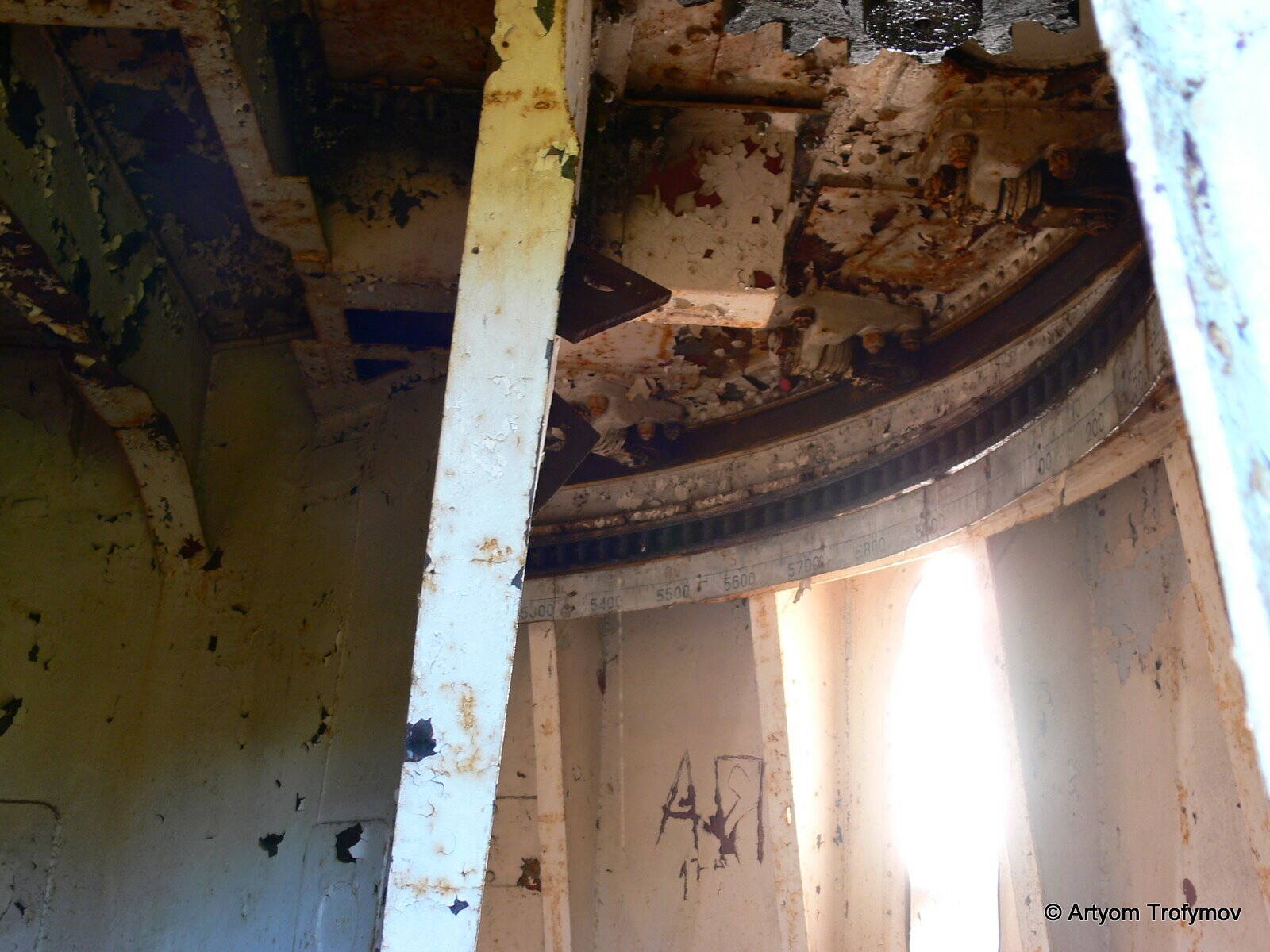

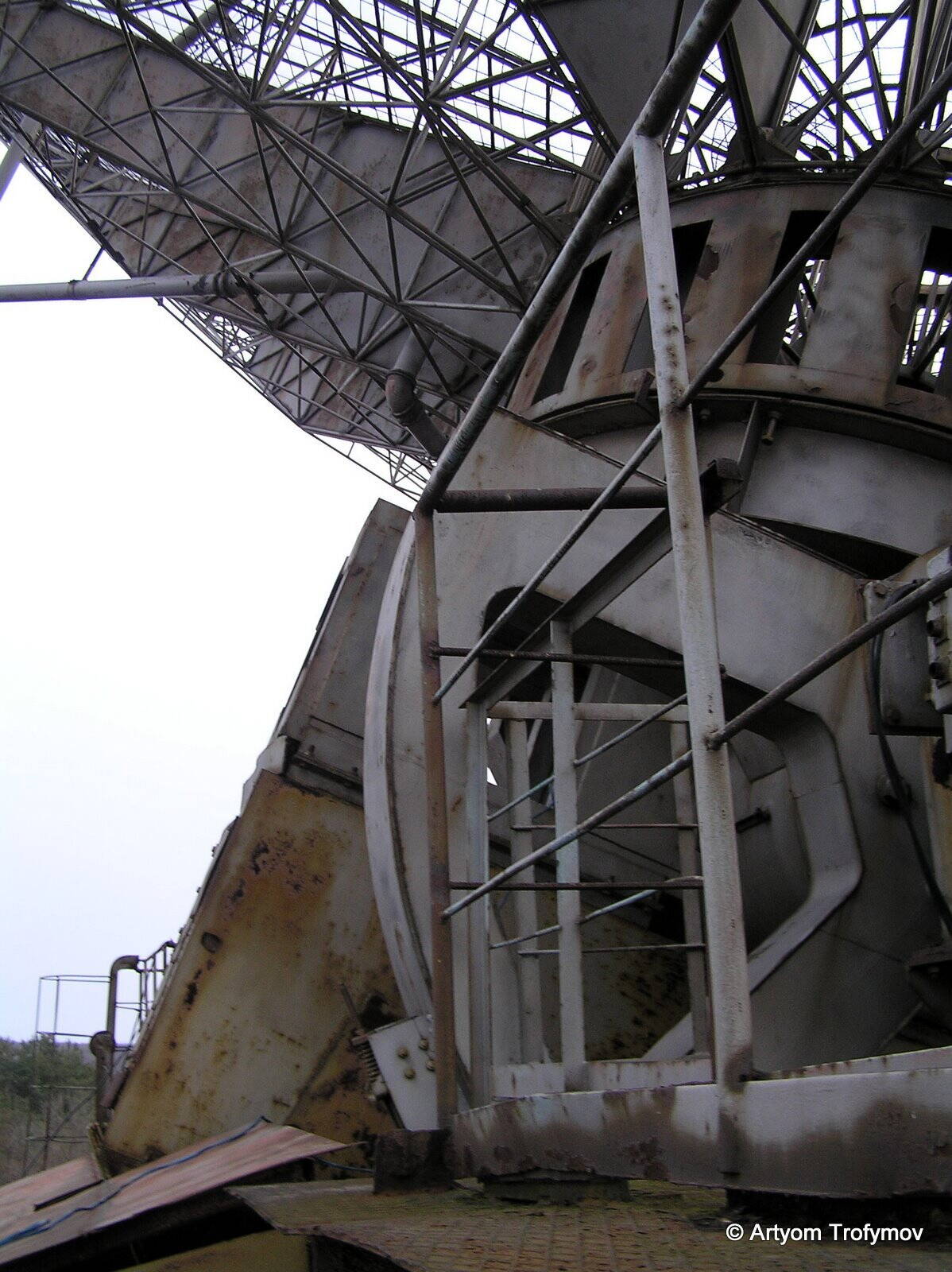

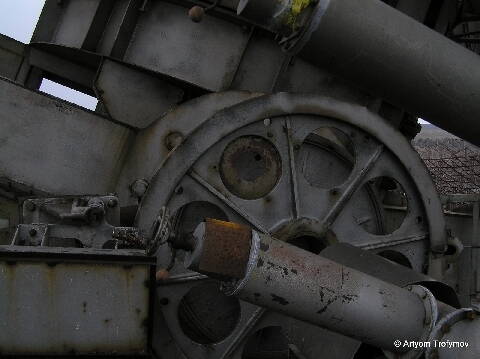

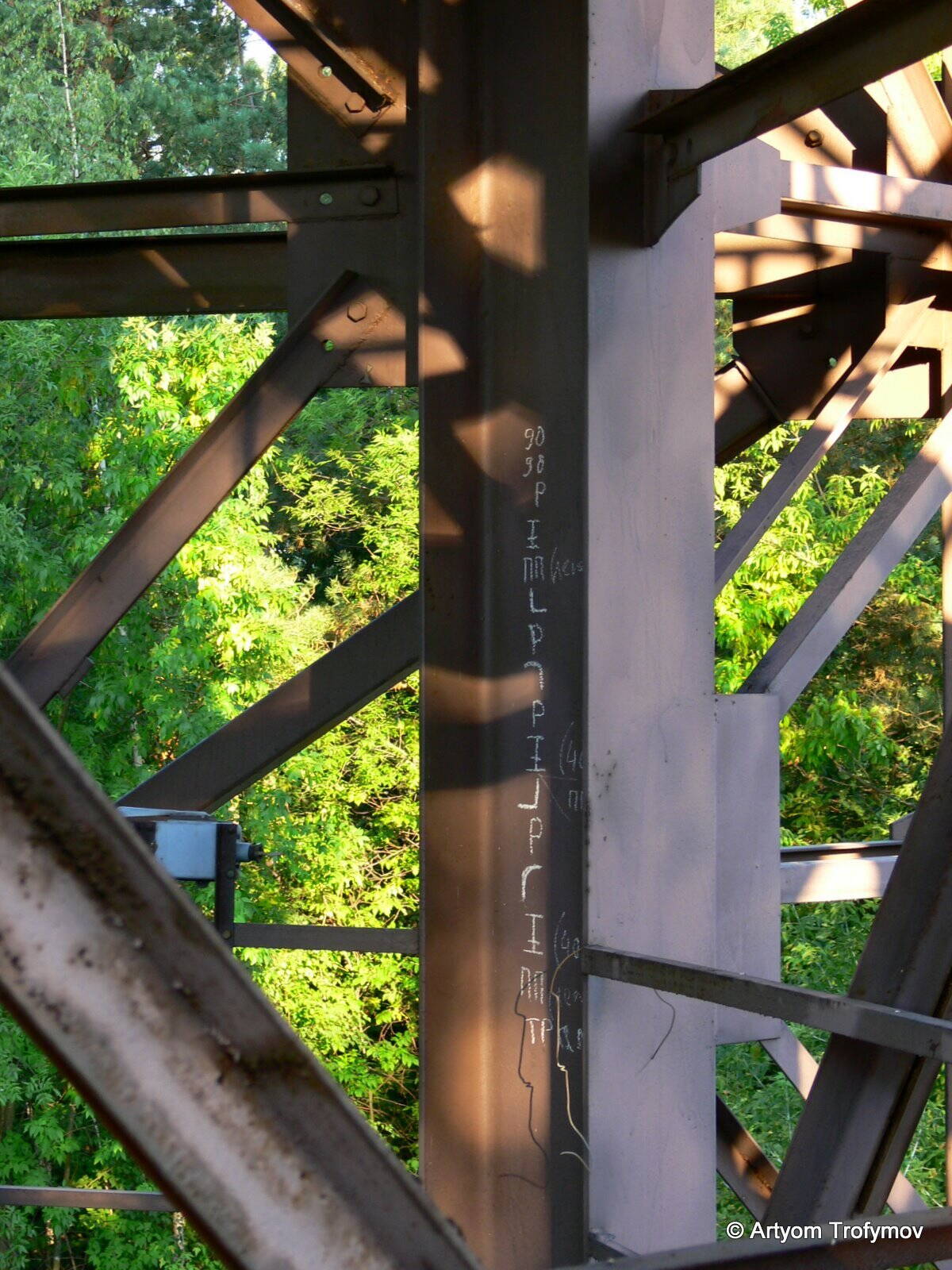

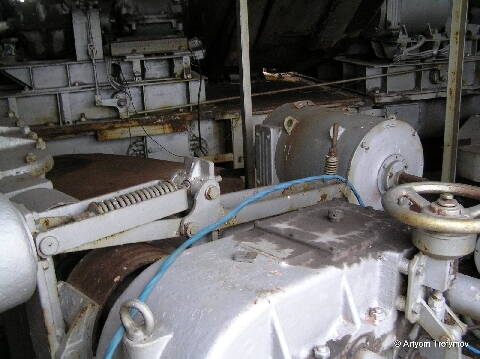

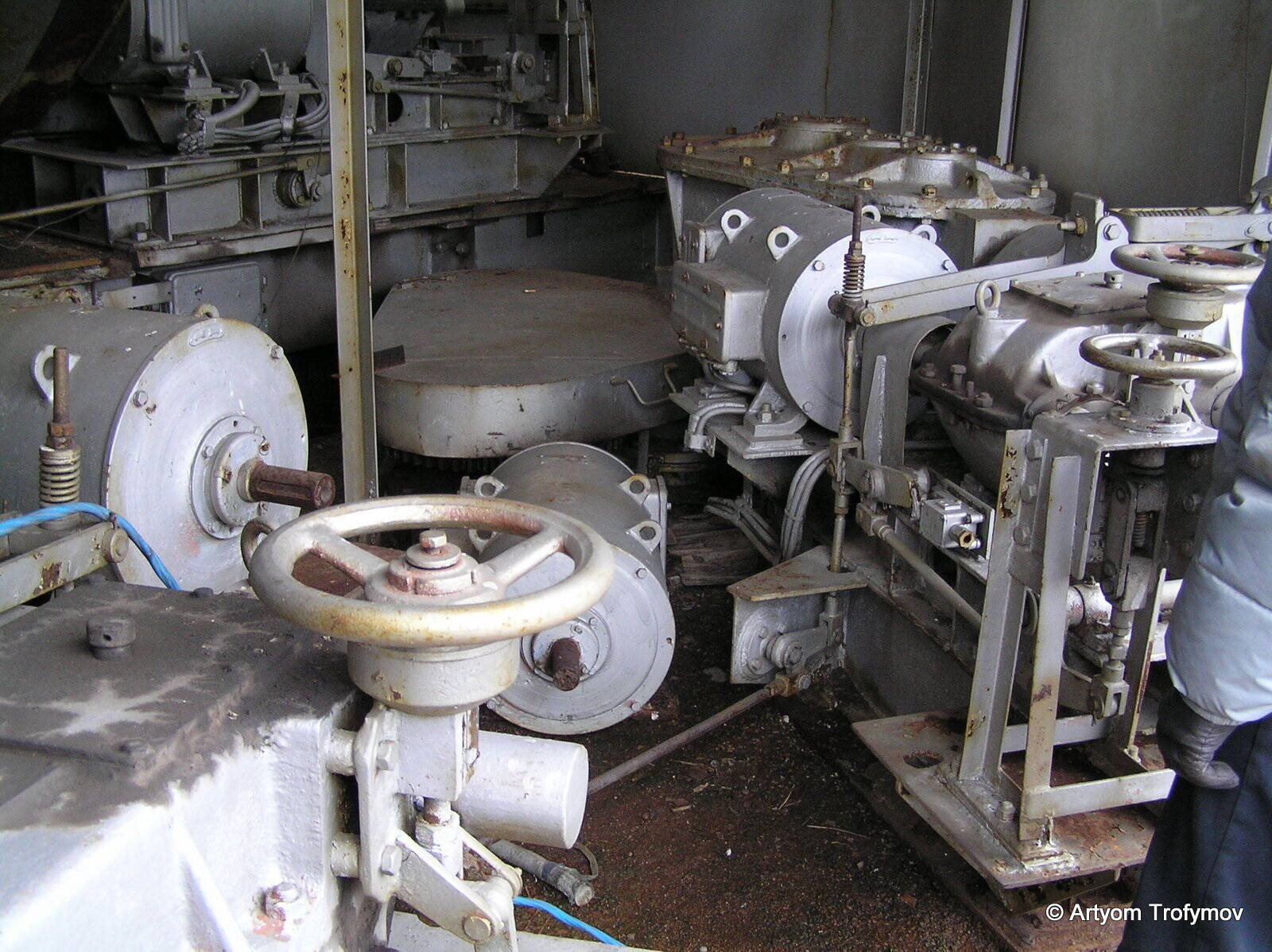

Чуть выше можно лицезреть сам поворотный механизм с шестеренками и разметкой

Кто-то видать постваил свои инициалы... Наверное это был Александр Петрович, или Алла Павловна :)

Поднимаемся дальше...

Фото механизмов были сделаны на скорую руку, не судите строго.

Все выглядит довольно уныло.

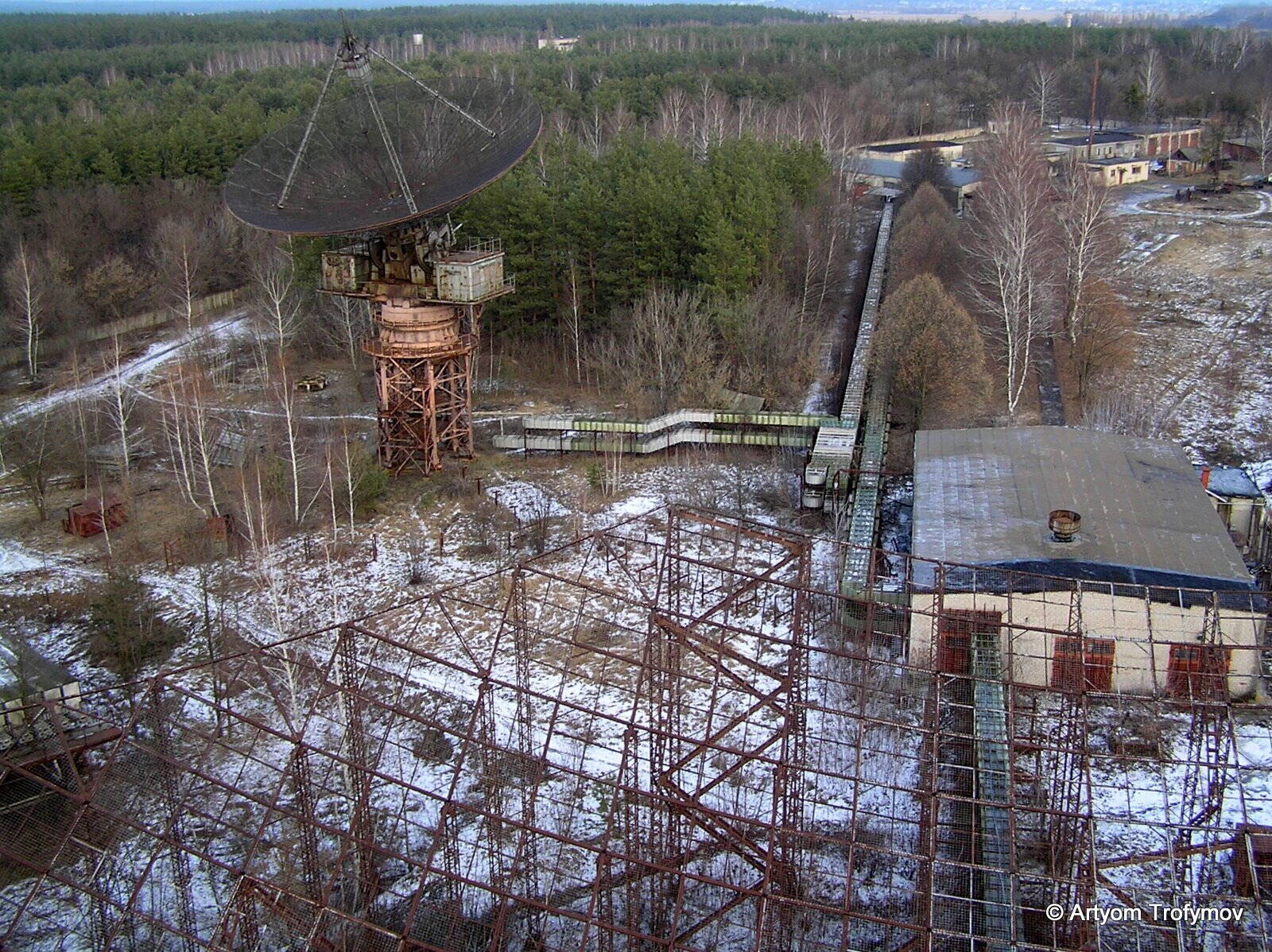

Если подняться на площадку над двумя будками, которые расположены по обе стороны от антенны, можно рассмотреть этого гиганта с разных ракурсов.

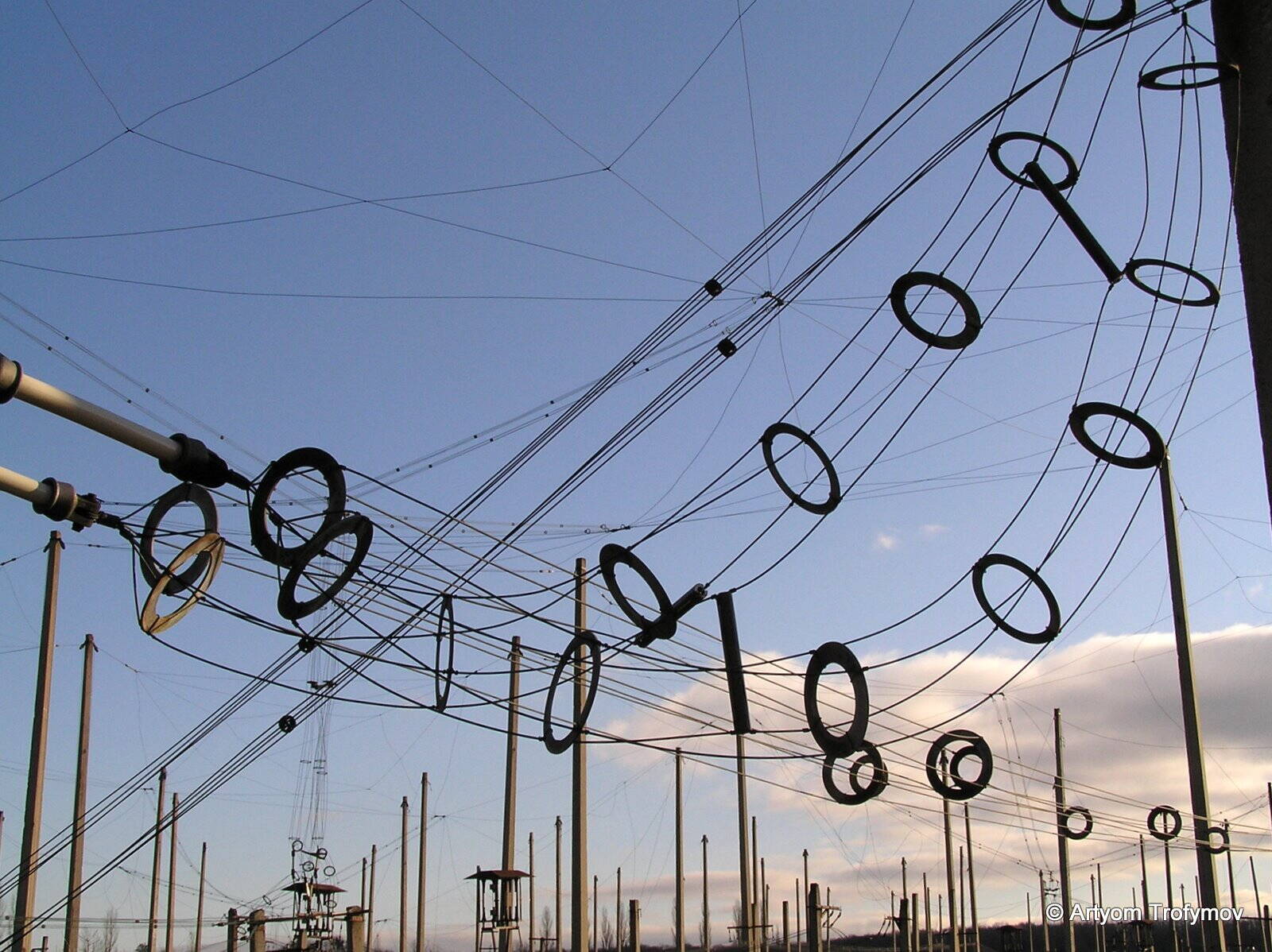

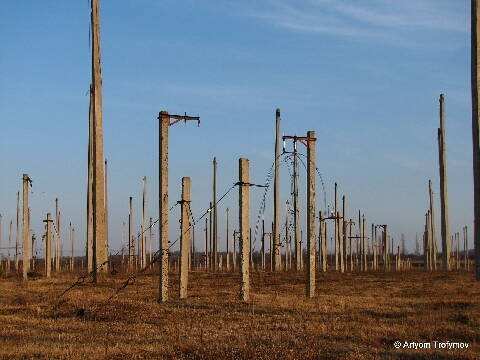

Ну и на последок, поле, где находится уже не действующий коротковолновой нагревательный стенд. Или, если быть точнее, то, что от него осталось.

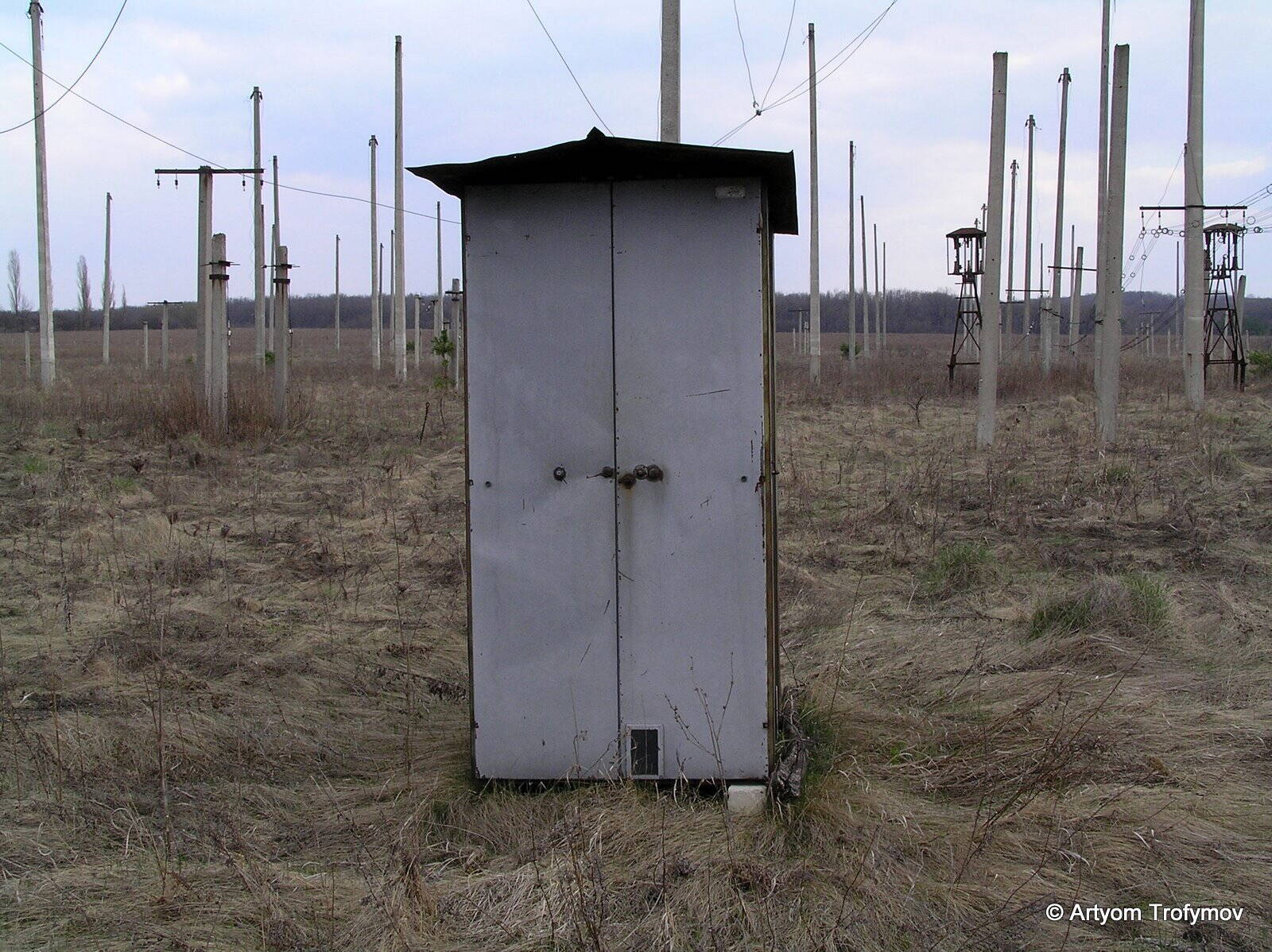

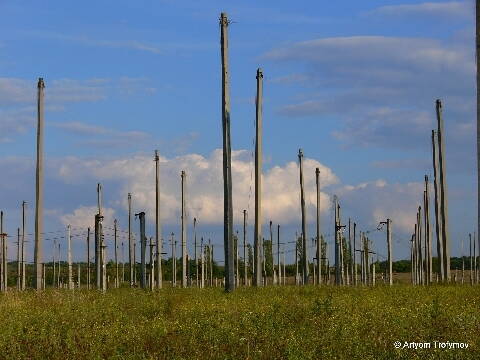

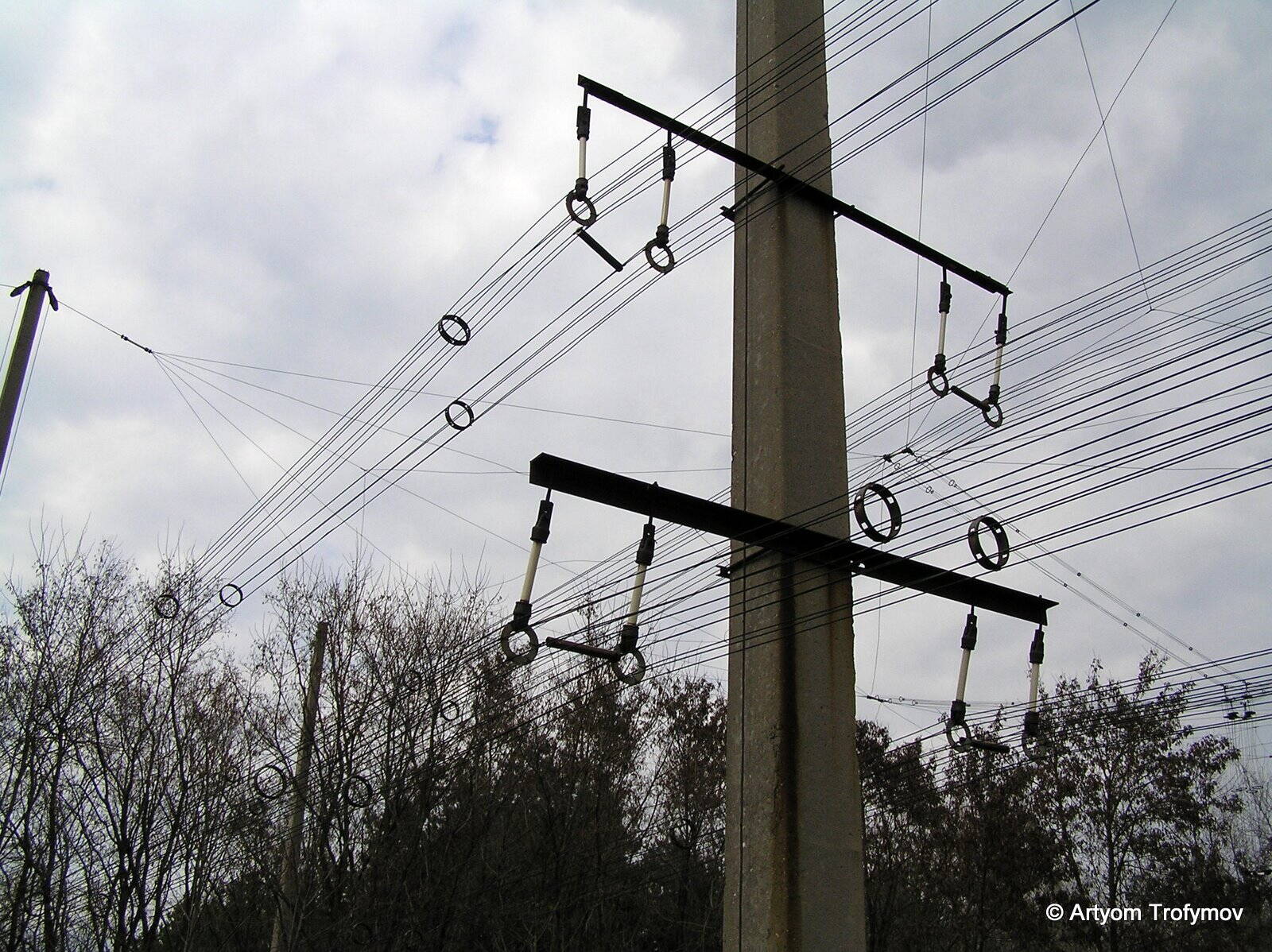

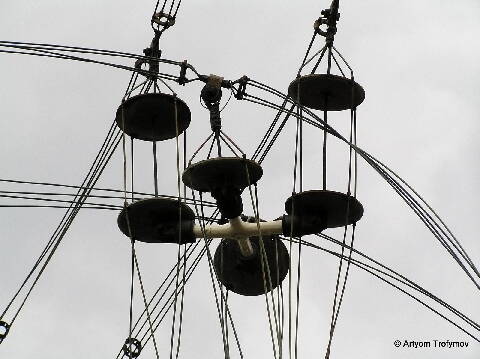

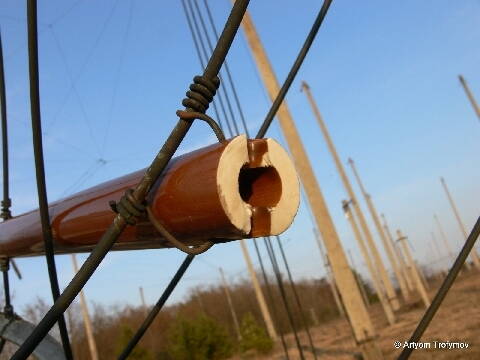

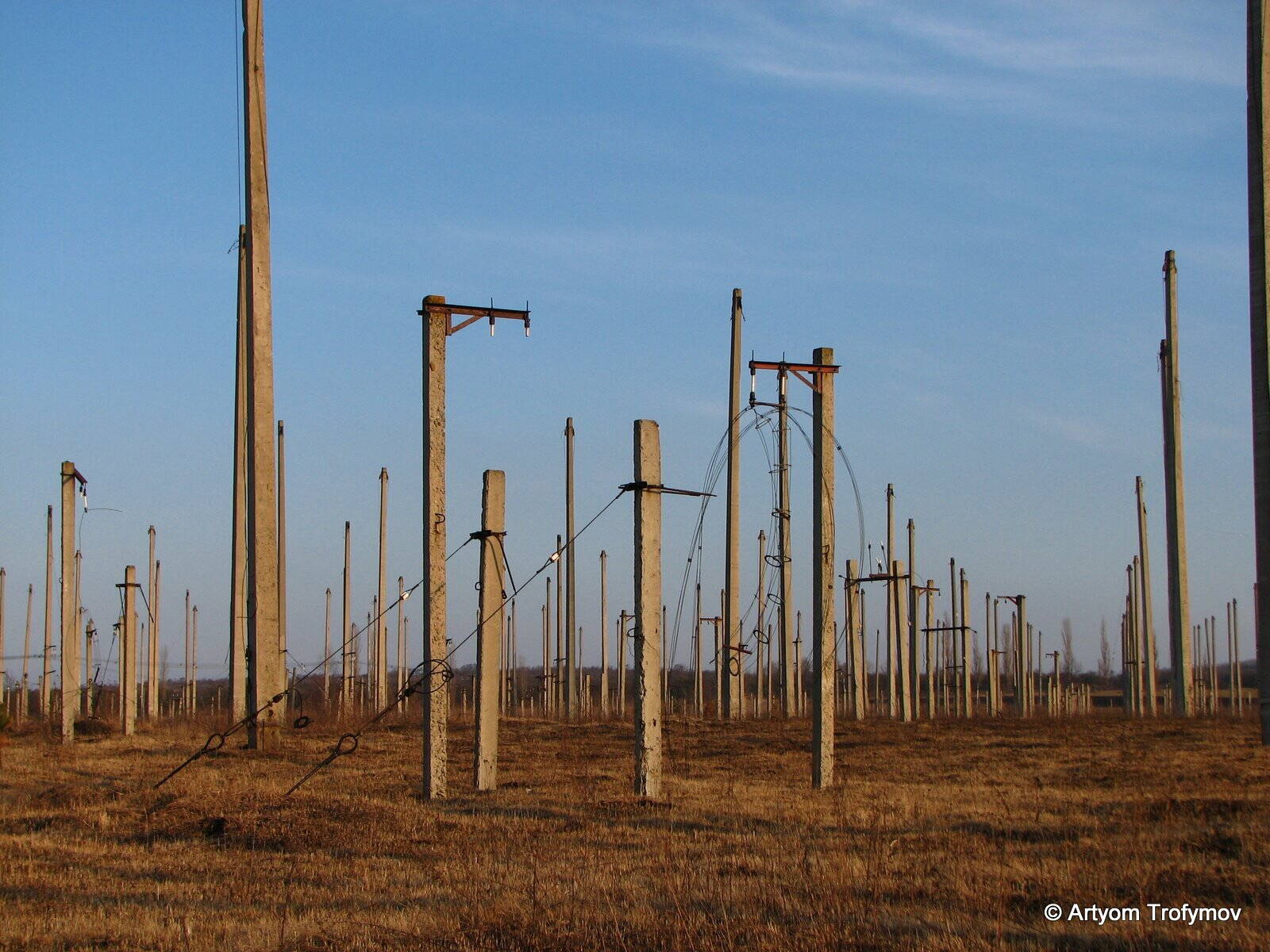

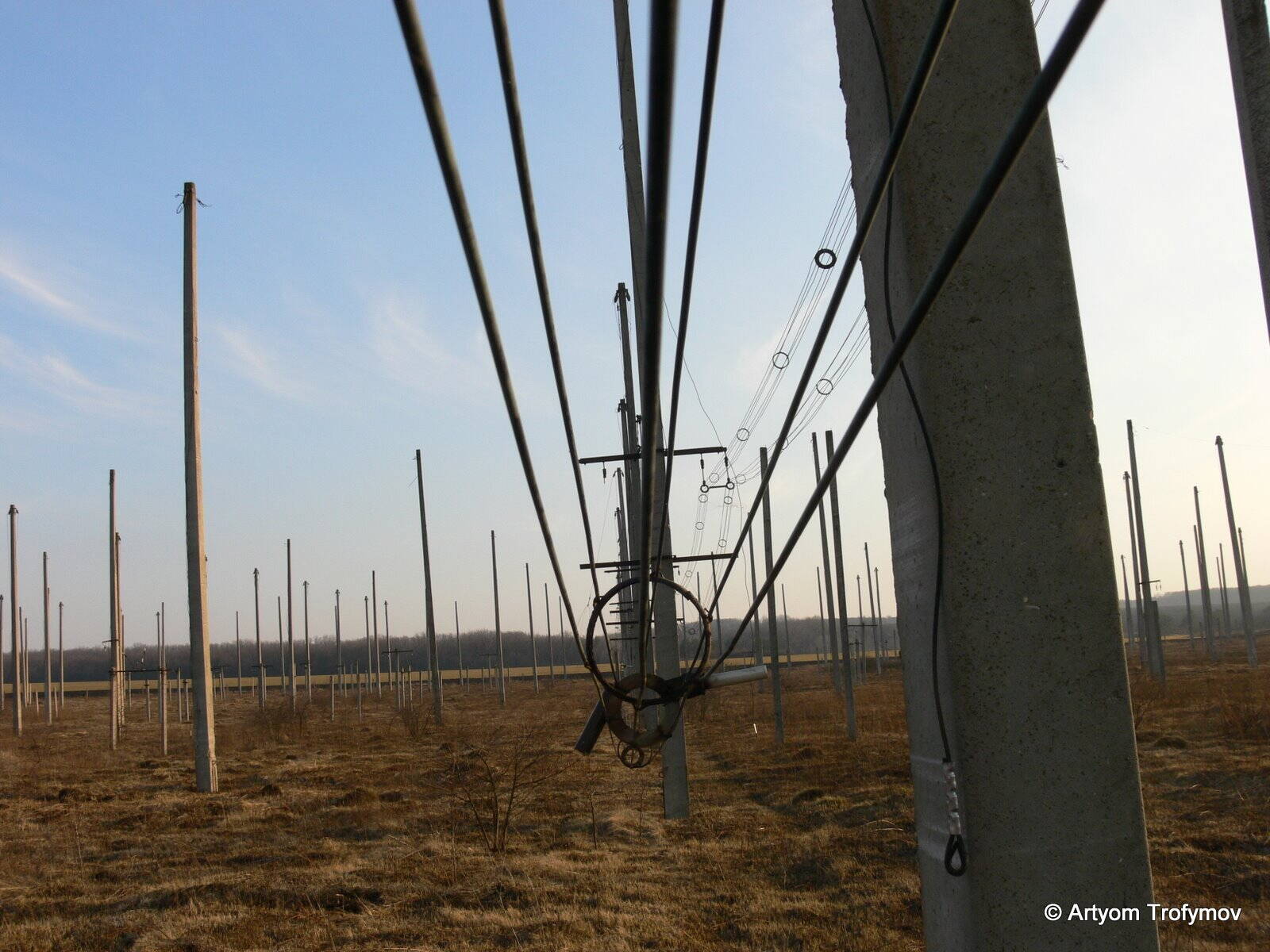

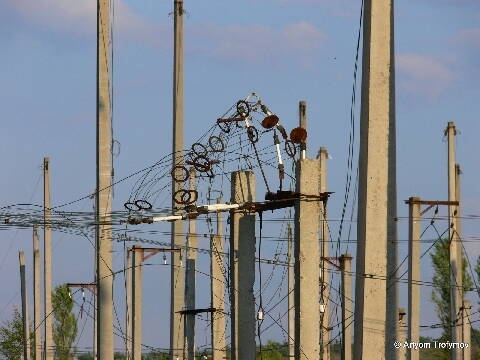

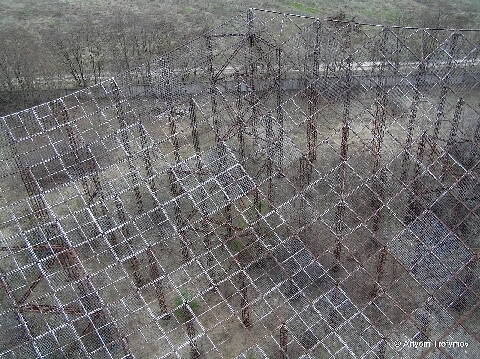

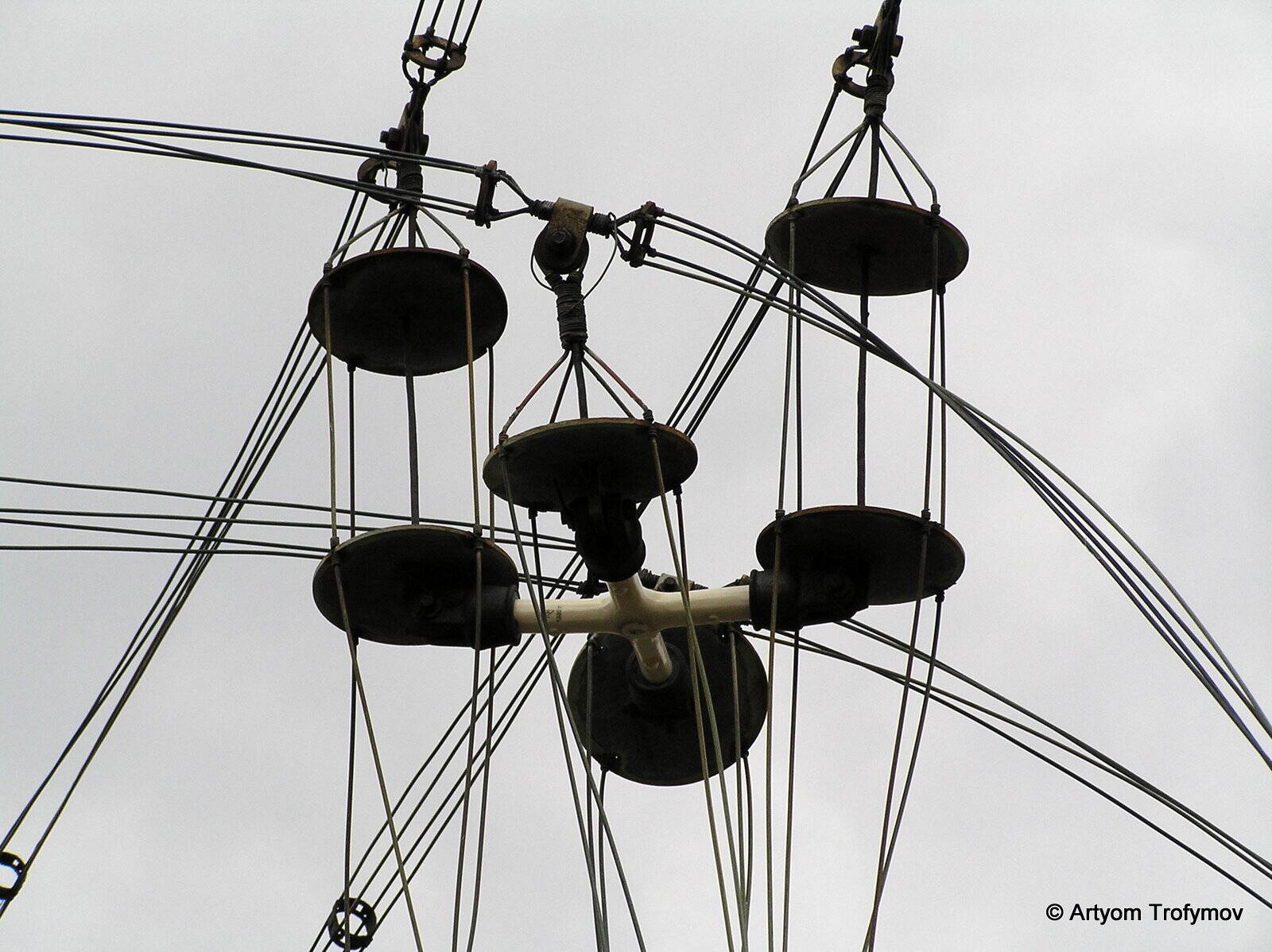

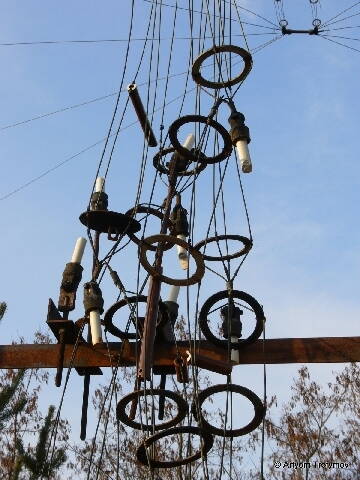

Вся паутина проводов и изоляторов более-менее сохранилась ближе к территории самой исследовательской базы.  Все что дальше от нее - снято, отбито, разворовано.

Вот такие объекты есть у нас в области.

Было бы хорошо, если бы все это работало в полную мощь, чтобы были рабочие места, проводились исследования.

А так... остались только воспоминания о давних достижениях.
