Электронная навигация «за бесплатно»



С момента как я «присел» на велосипед прошло полтора сезона. Наездил за это время не очень много (приблизительно 3000 км), в основном это поездки на работу и с работы, а также выезды за город. Сначала поездки проходили по плану – «а куда глаза глядят и дорога выведет», потом – готовил бумажные карты (распечатки-склейки электронных карт). В преддверии начала текущего сезона задумался над вопросом электронной навигации. Ознакомился с ценами и понял, что покупка навигатора выходит из рамок бюджета подготовки к сезону (предстояла покупка велосипеда для жены и разного другого оборудования). Покупка смартфона на Android’е только ради навигации казалась мне неприемлемой (а теперь в этом крепкая уверенность), тем более, что и эта покупка в бюджет всё равно не попадала. Стал я «чесать репу», как же сделать так, чтобы и навигация была, и, чтобы семейный бюджет не пострадал. Вот тогда-то мне и попалась на глаза старенькая SONY Play Station Portable, которая покупалась в подарок сыну давным-давно. У него в руках я её видел в последний раз лет пять назад. Со слов сына «та забирай, конечно» начались мои поиски и эксперименты, результаты которых излагаются этой статье.

ДАНО – SONY PlayStationPortable (далее – PSP, я её называю ласково – «Сонька»).

НАЙТИ – программу для навигации на PSP. Поскольку в PSP отсутствует GPS-модуль, то под программой для навигации подразумевается программа, которая может отображать карты и маршрут на них.

Могущественный Google не разочаровал меня, и практически по второй ссылке я открыл страницу, посвященную программе PSP-maps. Скачал архив программы (бесплатно), распаковал и начал разбираться.

Как оказалось, программа работает как на PSP, так и на компьютере. Причем абсолютно одинаково. Отличие только в кнопках управления.

Для работы PSP-maps необходим доступ к интернет, для работы на PSP необходима точка доступа Wi-Fi. Поскольку последний вариант для меня неприемлемый, то предполагается вариант подготовки кэша карты определенного района на компьютере с последующим его использованием на PSP в off-lineрежиме.

Итак, при запуске программы открывается окно (рис. 1), в котором клавишей F4 можно включить строку информации (рис. 2).

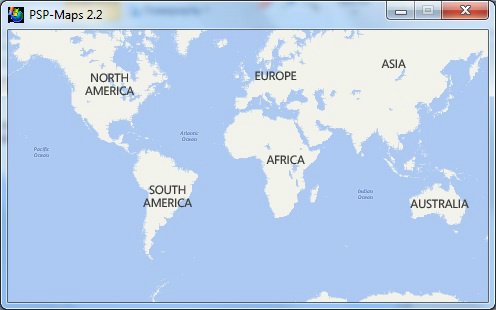

Рисунок 1 – Окно программы PSP-maps

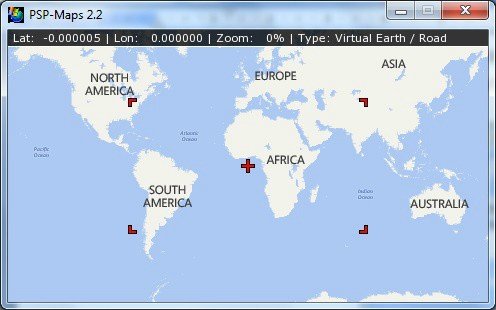

Рисунок 2 – Окно программы PSP-maps с включенной строкой информации



Строка информации содержит текущие координаты центра экрана, масштаб приближения, тип используемой карты. Масштаб приближения двадцатикратный (от 0 % до 100 % с шагом в 5 %), изменение масштаба осуществляется клавишами PgUp и PgDn. Поддерживаемые виды карт: Virtual Earth (Road, Aerial, Hybrid, Hill), OpenStreetMap (Mapnik, Osmaren), Google Maps (Map, Satellite, Hybrid, Terrain), Yahoo! Maps. По поводу Yahoo! Maps, думаю, пояснять ничего не нужно, с ними «всё понятно». Переключение вида карты осуществляется клавишами F2 и F3. Для меня наиболее удобными оказались карты видов Virtual Earth/Hybrid и OpenStreetMap/Mapnik (рис. 3). Передвижение карты осуществляется клавишами управления курсора.

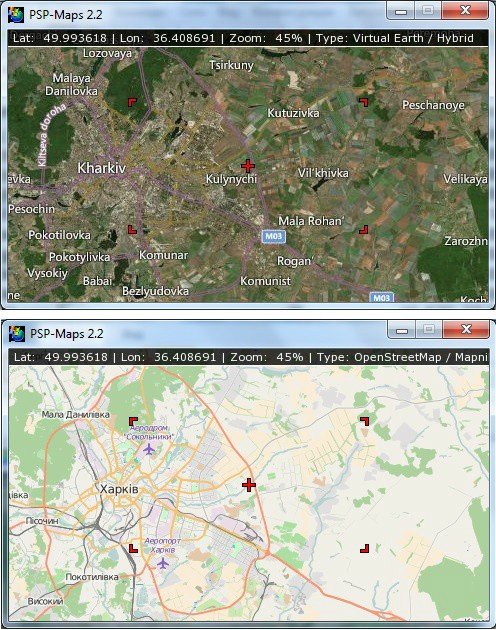

Рисунок 3 – Виды карт Virtual Earth/Hybrid и OpenStreetMap/Mapnik



Программа имеет меню, переход к которому осуществляется клавишей Esc (рис. 4).

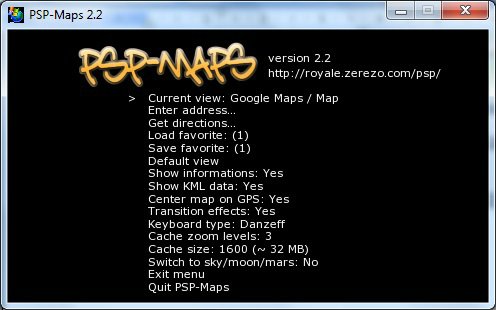

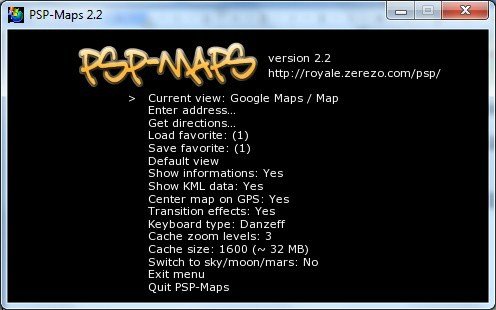

Рисунок 4 – Меню PSP-maps

Пункты меню:

- Current view – выбор вида карты;

- Enter address… – ввод адреса (я не пользовался);

- Get directions… – ввод координат (я не пользовался);

- Load favorite– загрузка сохраненных ранее «листов» карт (максимальное число – 99);

- Save favorite – сохранение «листа» карты (максимальное число – 99), что по сути является «закладкой», при сохранении можно вводить имя «листа»;

- Default view – вывод листа карты как на рисунке 1;

- Show informations – показать/убрать строку информации;

- Show KML data– показать/убрать точки маршрута;

- Center map on GPS – привязка листов карты к даннымGPS (никогда не выключал);

- Transition effects – плавная/резкая смена «листов» карты;

- Keyboard type – вид клавиатуры PSP (Danzeff/Arcade);

- Cache zoom levels – глубина масштабирования карты при кэшировании (от 1 до 9);

- Cache size – размер резервируемой памяти при кэшировании (от 100 файлов (2 Мбайт) до 3276800 файлов (64 Гбайт);

- Switch to sky/moon/mars – переключение видов Земля/Луна/Марс (не пользовался – ни на Луну, ни на Марс я пока что на   велосипеде не собираюсь);

- Exit menu – выход из меню;

- Quit PSP-Maps – выход из программы.

Навигация по меню, смена значений осуществляется с помощью клавиш управления курсором, а фиксирование – пробелом.

Работу программы опишу на примере создания кэша карты Харькова и его окрестностей.

С помощью клавиш курсора и изменения масштаба карты выводим на экран интересующую область и создаем первую закладку. В нашем случае это Харьков и его окрестности в радиусе порядка 40 км (рис. 5).

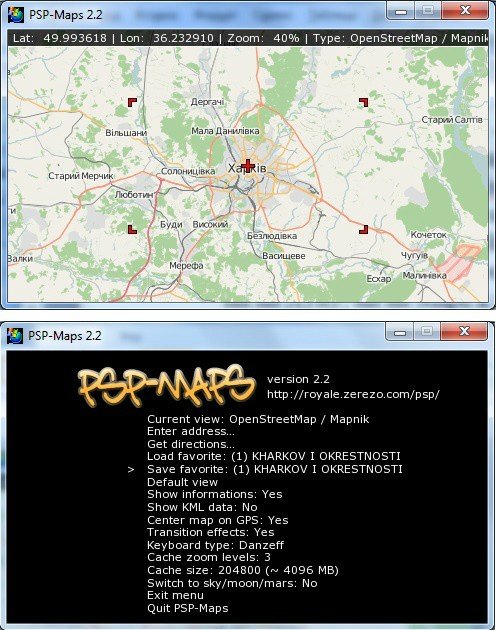

Рисунок 5 – Создание первой закладки



Увеличивая масштаб карты до 45 %, последовательно выводим на экран области карты, которые делят «первую закладку» на девять частей, и соответственно сохраняем их. Я назвал эти закладки соответственно сторонам света – SEVEROZAPAD, SEVER, SEVEROVOSTOK, ZAPAD, CENTR, VOSTOK, YUGOZAPAD, YUG, YUGOVOSTOK (рис. 6).

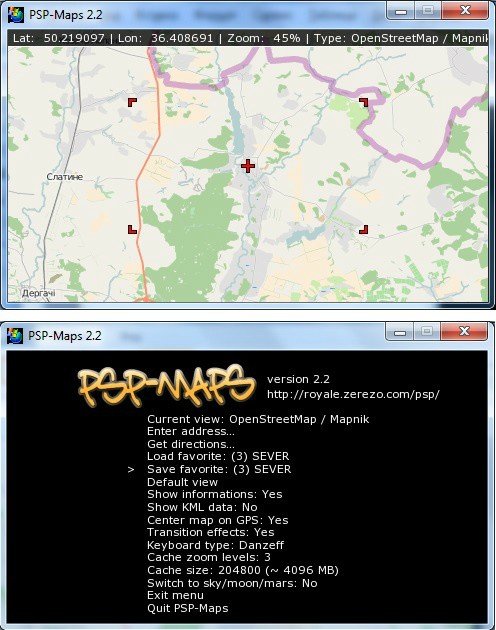

Рисунок 6 – Создание закладки «SEVER»



Теперь приступаем к кэшированию карты. Для этого в меню устанавливаем размер кэша 4 Гбайт и фиксируем это значение клавишей пробела. Загружаем закладку KHARKOV I OKRESTNOSTI и возвращаемся в меню программы, где устанавливаем глубину масштабирования карты. Поскольку для первой закладки значение масштаба – 40 %, а для остальных – 45 %, на этом этапе достаточно глубины равной 1. Запускаем кэширование клавишей пробел и ожидаем окончания процесса. Далее последовательно загружая указанные выше закладки, осуществляем кэширование соответствующих областей карты (при этом глубину масштабирования карты я установил равной 6, то есть самый детальный участок карты будет иметь масштаб 75 %). По моему мнению это самая оптимальная глубина кэширования, поскольку дает достаточную детализацию карты и не большой объем кэша (для Харькова и окрестностей в двух видах карт VirtualEarth/Hybrid и OpenStreetMap/Mapnik составил 1,16 Гбайт). На рисунках 7 – 13 представлены экраны для карты центральной части Харькова (CENTR) с соответствующим масштабом. Первый из них – результат отображения закладки CENTR, последующие – результаты увеличения масштаба (клавишей PgUp).

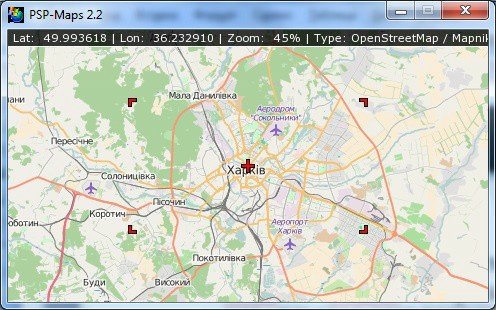

Рисунок 7 – Экран карты центральной части Харькова (CENTR) с масштабом 45 %

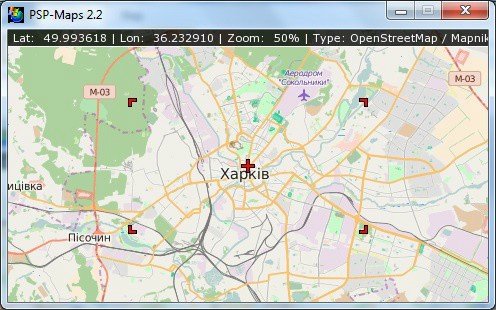

Рисунок 8 – Экран карты центральной части Харькова с масштабом 50 %

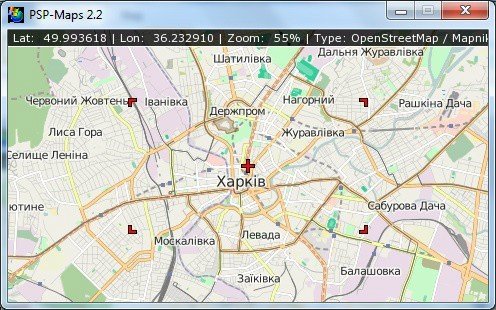

Рисунок 9 – Экран карты центральной части Харькова с масштабом 55 %

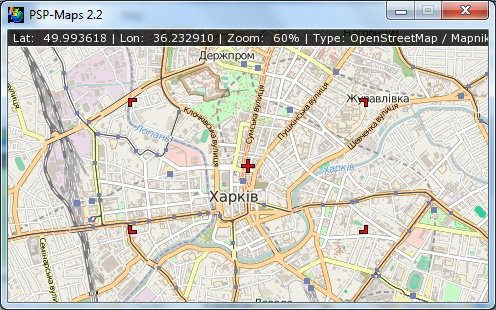

Рисунок 10 – Экран карты центральной части Харькова с масштабом 60 %

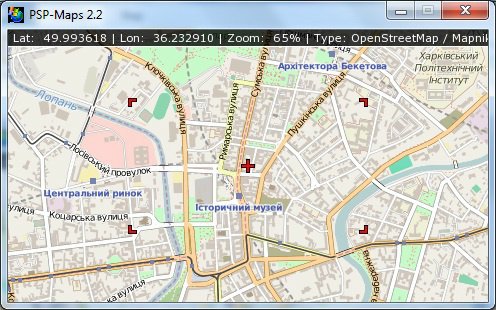

Рисунок 11 – Экран карты центральной части Харькова с масштабом 65 %

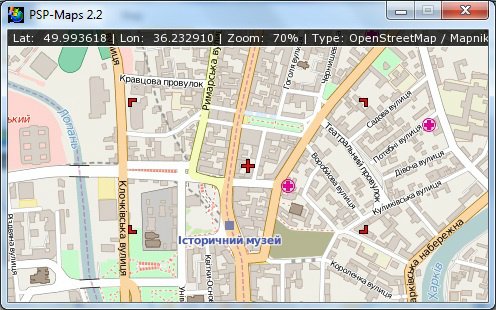

Рисунок 12 – Экран карты центральной части Харькова с масштабом 70 %

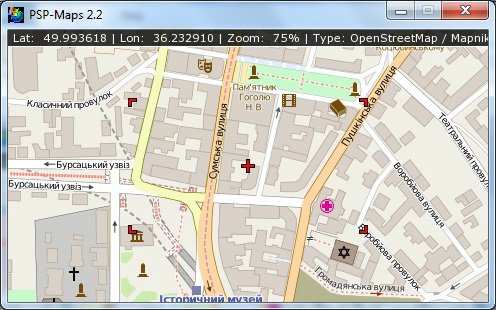

Рисунок 13 – Экран карты центральной части Харькова с масштабом 75 %



В программе возможно отображение заранее подготовленного маршрута. Созданный, например, с помощью сервиса www.gpsies.com, трек маршрута необходимо экспортировать как Google Earth KML,  а файл с расширением kml скопировать в папку kml рабочего каталога программы.

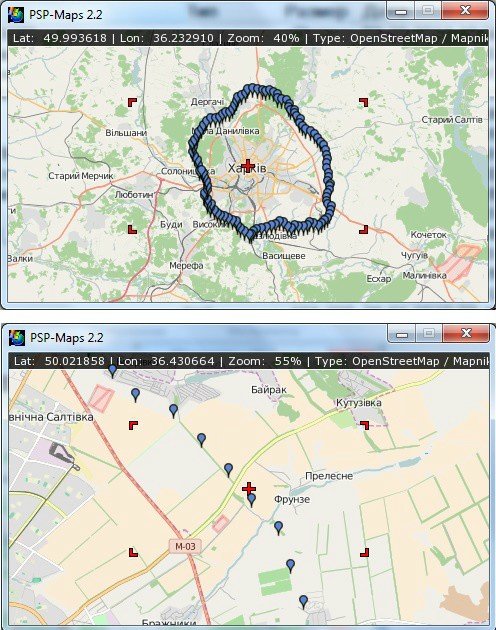

На экране программы трек маршрута (спасибо LEXу за трек) отображается в виде маячков множества координат трека (рис. 14).

Рисунок 14 – Отображение трека маршрута



Итак, карта создана. Размер кэша на диске составил 1,16 Гбайт (на диске – 1,63 Гбайт). Осталось скопировать папку PSP-Maps с компьютера в папку GAME на карту памяти PSP. Для этого мне пришлось отформатировать карту памяти в системе FAT32 с размером кластера 4 Кб.

Таким образом, я получил полноценную электронную карту на экране 4,3 дюйма, Причем совершенно «бесплатно». Кроме того, на «Соньке» можно и книжку почитать и музыку послушать. Ну, это уже зависит от степени автономности моих будущих поездок.

Надеюсь, что моя статья кому-нибудь пригодится.

Желаю всем приятных путешествий и походов!
