МАТЕРИАЛЫ К 10-ЛЕТИЮ ХАРЬКОВСКОГО ОБЛАСТНОГО БЛАГОТВОРИТЕЛЬНОГО ФОНДА           СОДЕЙСТВИЯ ИСТОРИКО-КУЛЬТУРНЫМ ИССЛЕДОВАНИЯМ «ДЕТИ ПОДЗЕМЕЛЬЯ»



А.Г. Ковалёв




СТАРИННЫЙ ПОДВАЛ НА КУЗНЕЧНОМ ПЕРЕУЛКЕ



Натурные обследования подземного архитектурного сооружения, обнаруженного на территории ПАО «ХЗ Электробытприбор», были проведены 11 июля 2013 года коллективом ХОБФСИКИ «Дети подземелья».

Основанием для проведения обследования было письмо № 36 от руководства завода от 09.07.2013 года.

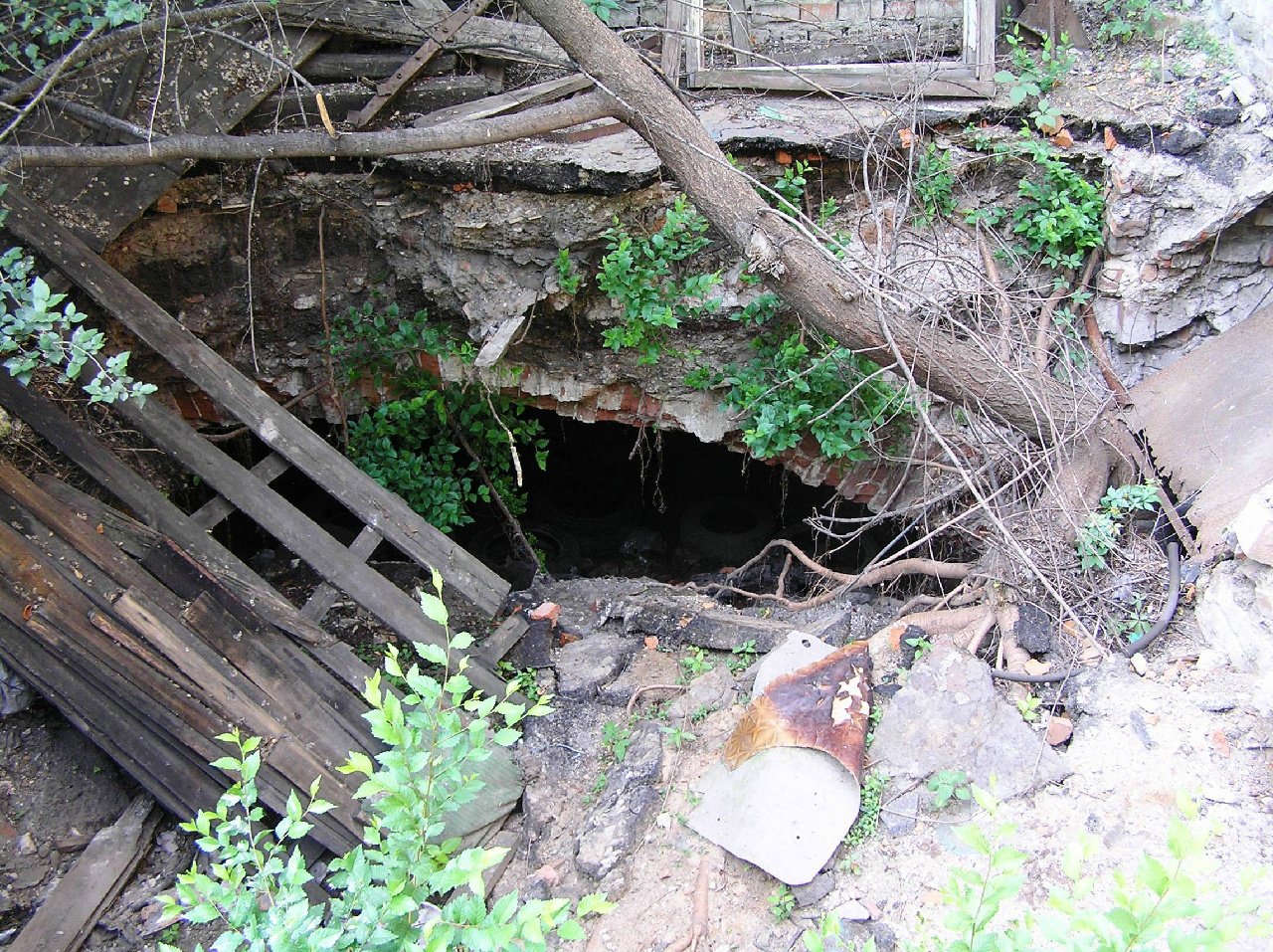

Подземное сооружение вскрыто провалом поверхности земли, произошедшим в результате разрушительного воздействия поверхностных вод на ослабленные участки свода. Сооружение находится на глубине 1.0 – 1.5 м от поверхности земли.

Подземное сооружение относится к типу хозяйственных построек и предположительно является подвалом не существующего в настоящее время здания. Время создания подземелья – ориентировочно вторая половина XIX – начало XX вв. Вход в помещение, вероятно, располагался в западной части, со стороны шиномонтажной мастерской.

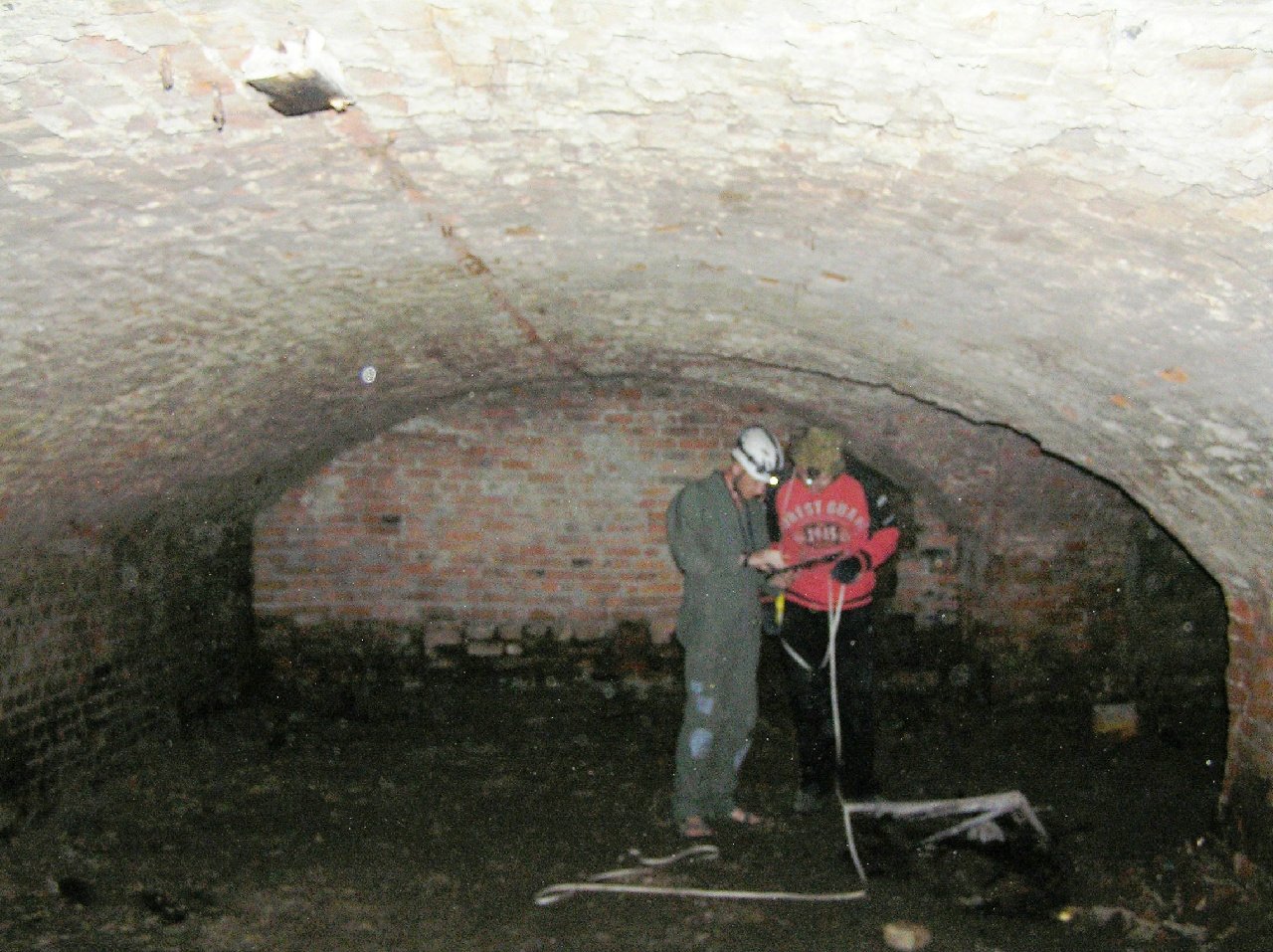

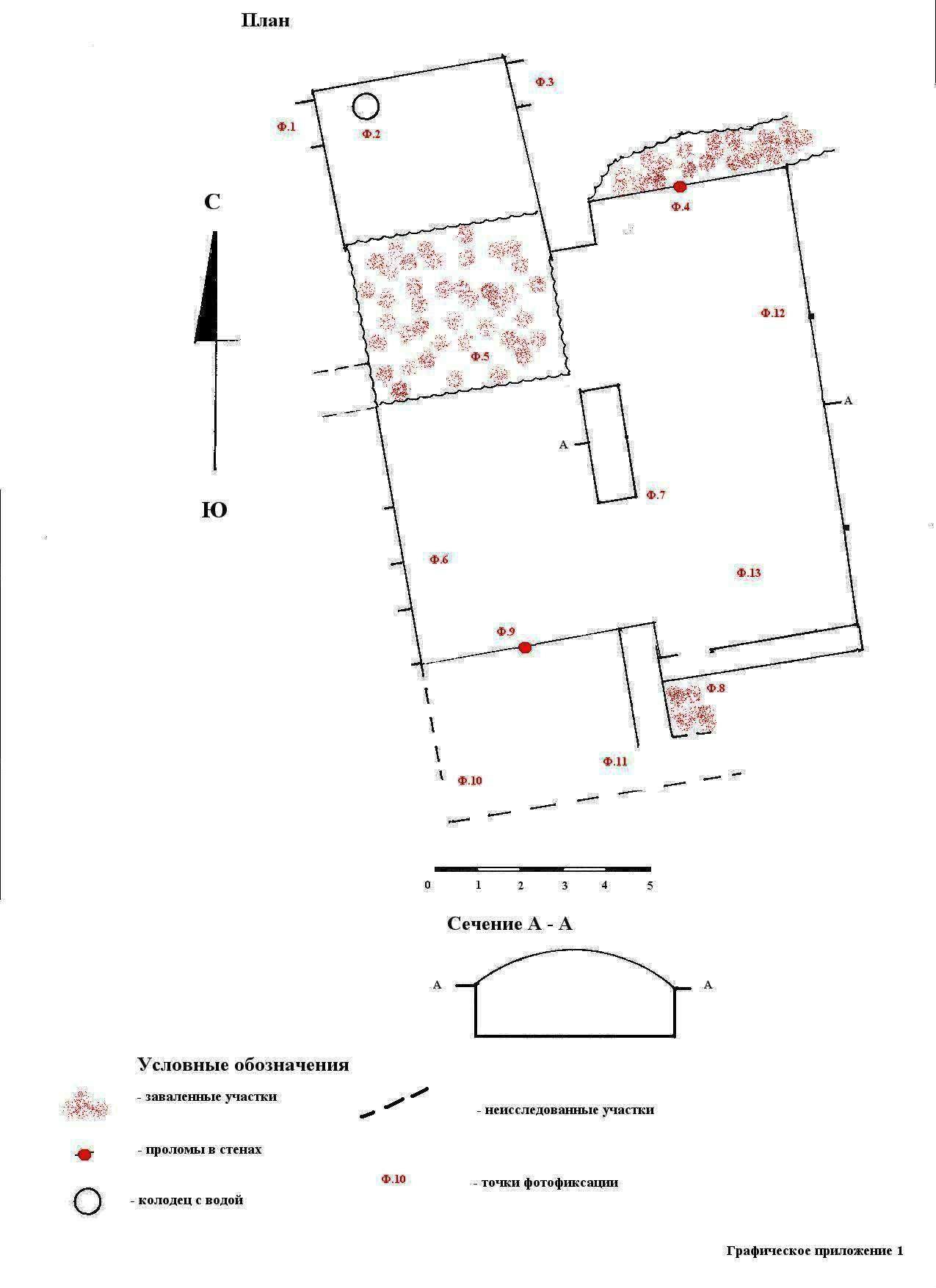

Морфологически сооружение представляет собой комбинацию тоннелей и камер шириной 4.6 м, длиной от 3.7 до 10.8 м. Своды имеют арочную форму. Максимальная высота 2.1 м, минимальная – 1 м. Протяженность подземного помещения ~35 м, площадь ~160 м2, объем ~250 м3.

Несущие конструкции выполнены из кирпича царского стандарта. Стены и свод не оштукатурены.

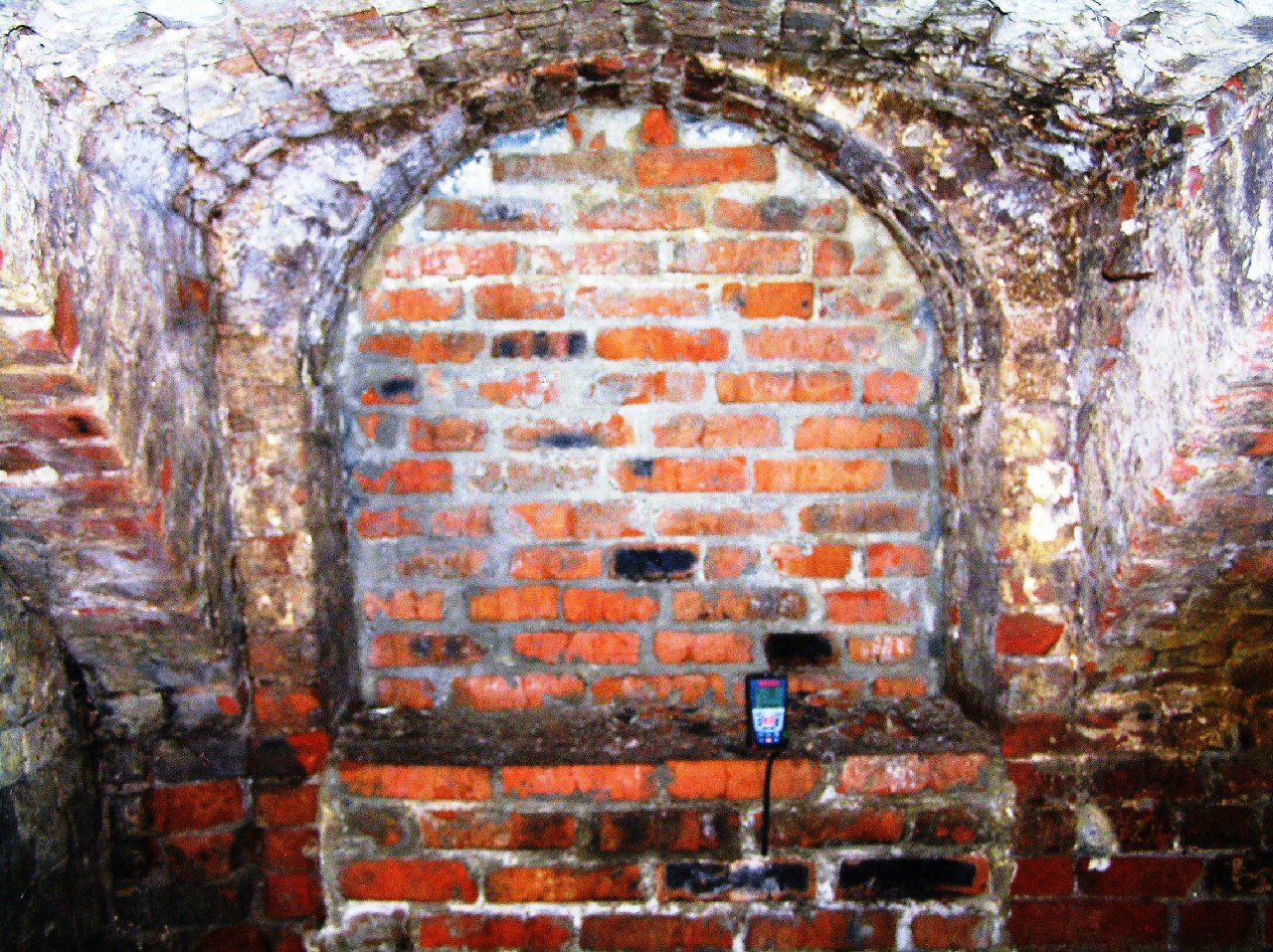

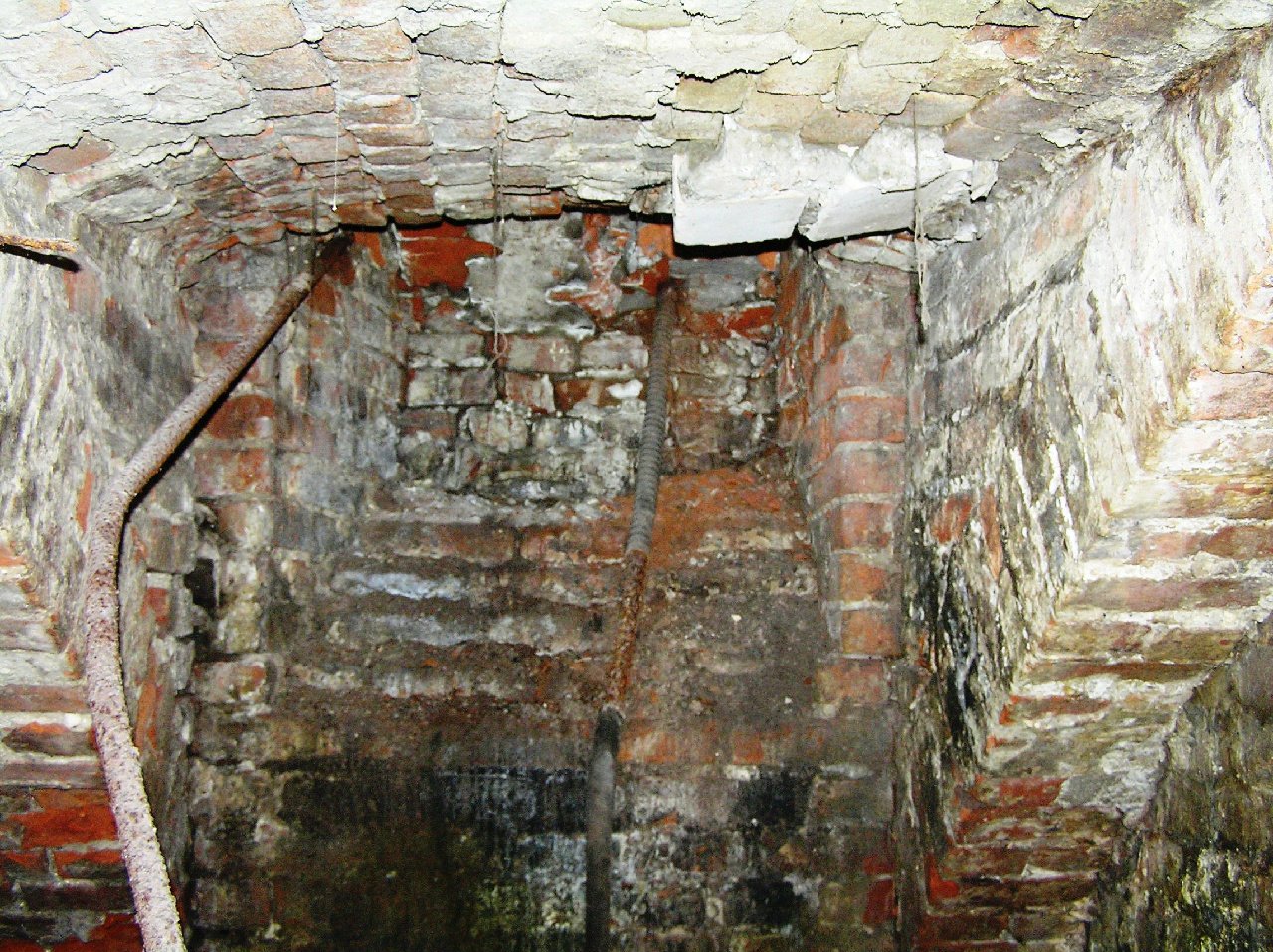

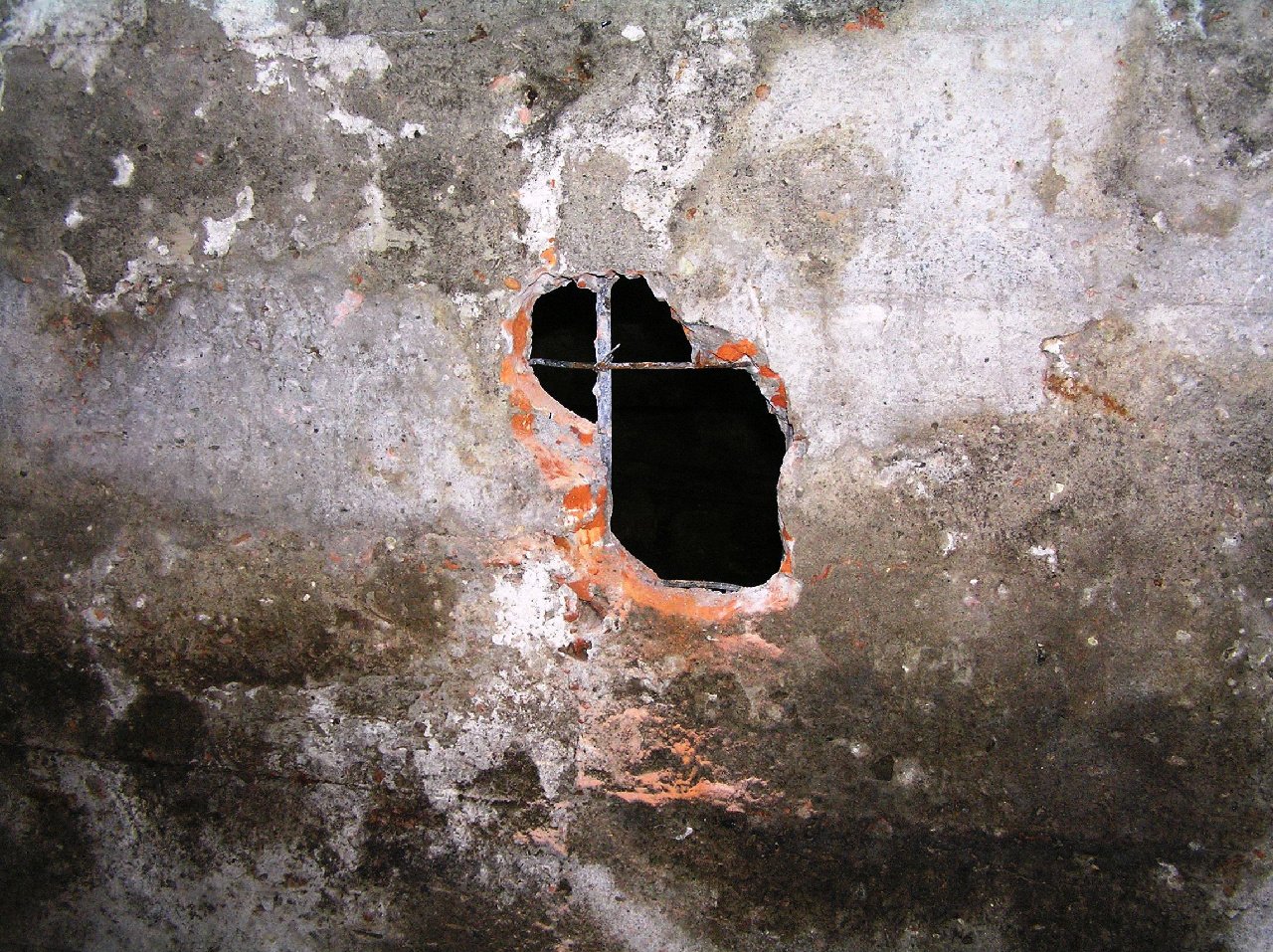

Помещение оборудовано отдушинами в восточной части и окнами перископного типа в западной. И те, и другие в настоящее время засыпаны грунтом и строительным мусором.

Конструктивными особенностями подземного помещения являются:

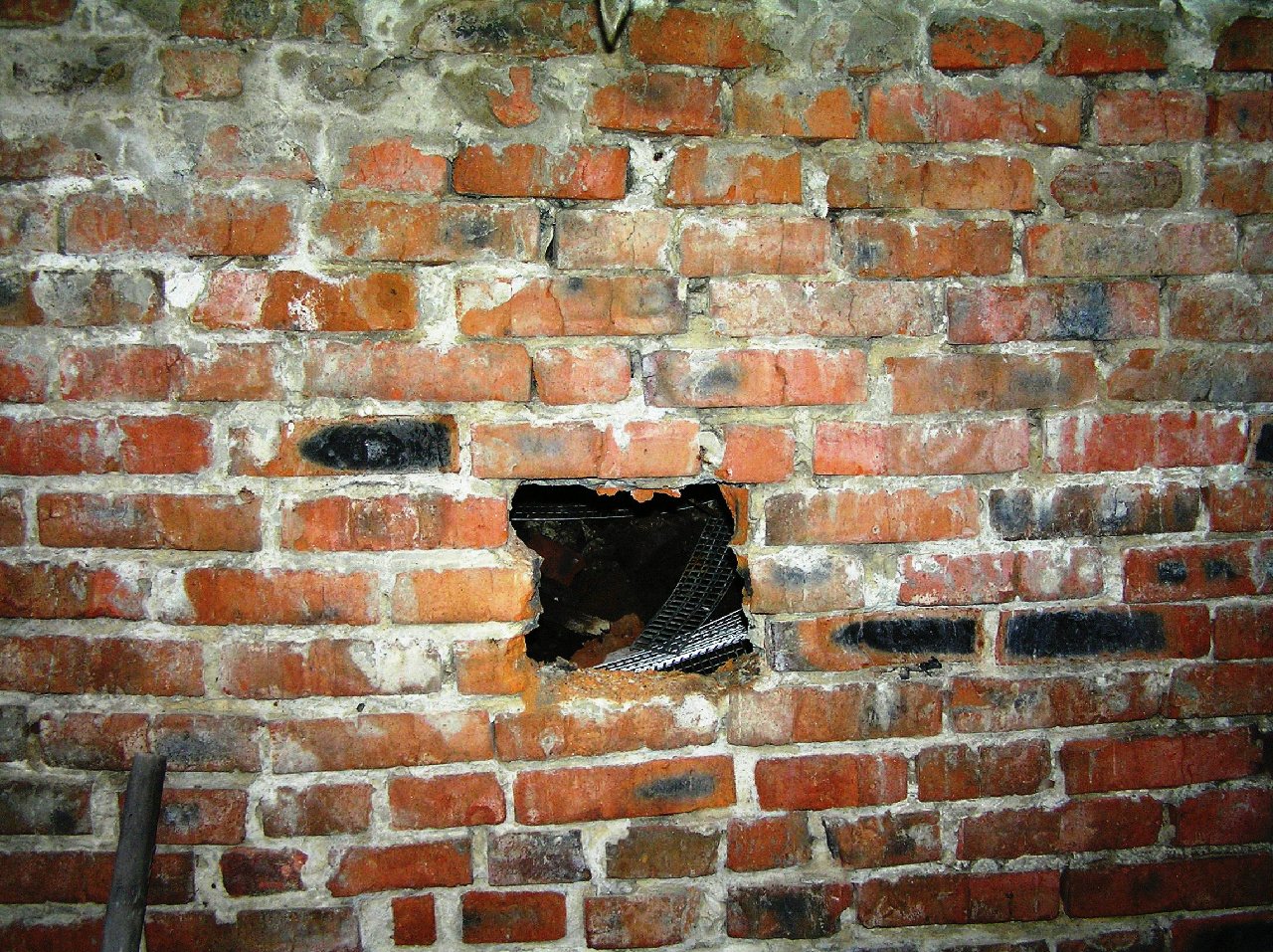

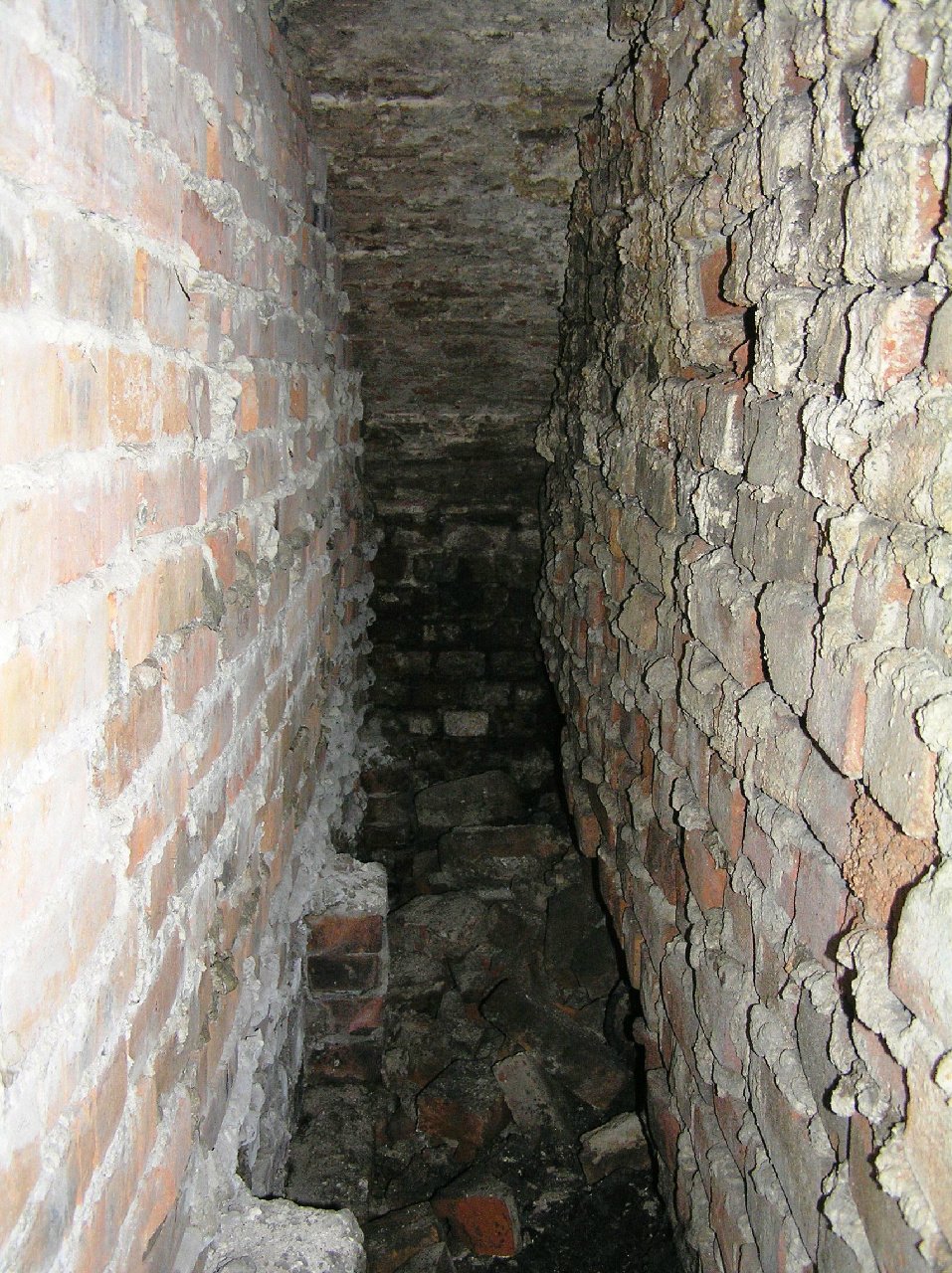

- фальш-стены в южной и северной частях. За фальш-перегородками находятся полости с неукрепленными сводами, появившиеся в процессе эксплуатации здания.

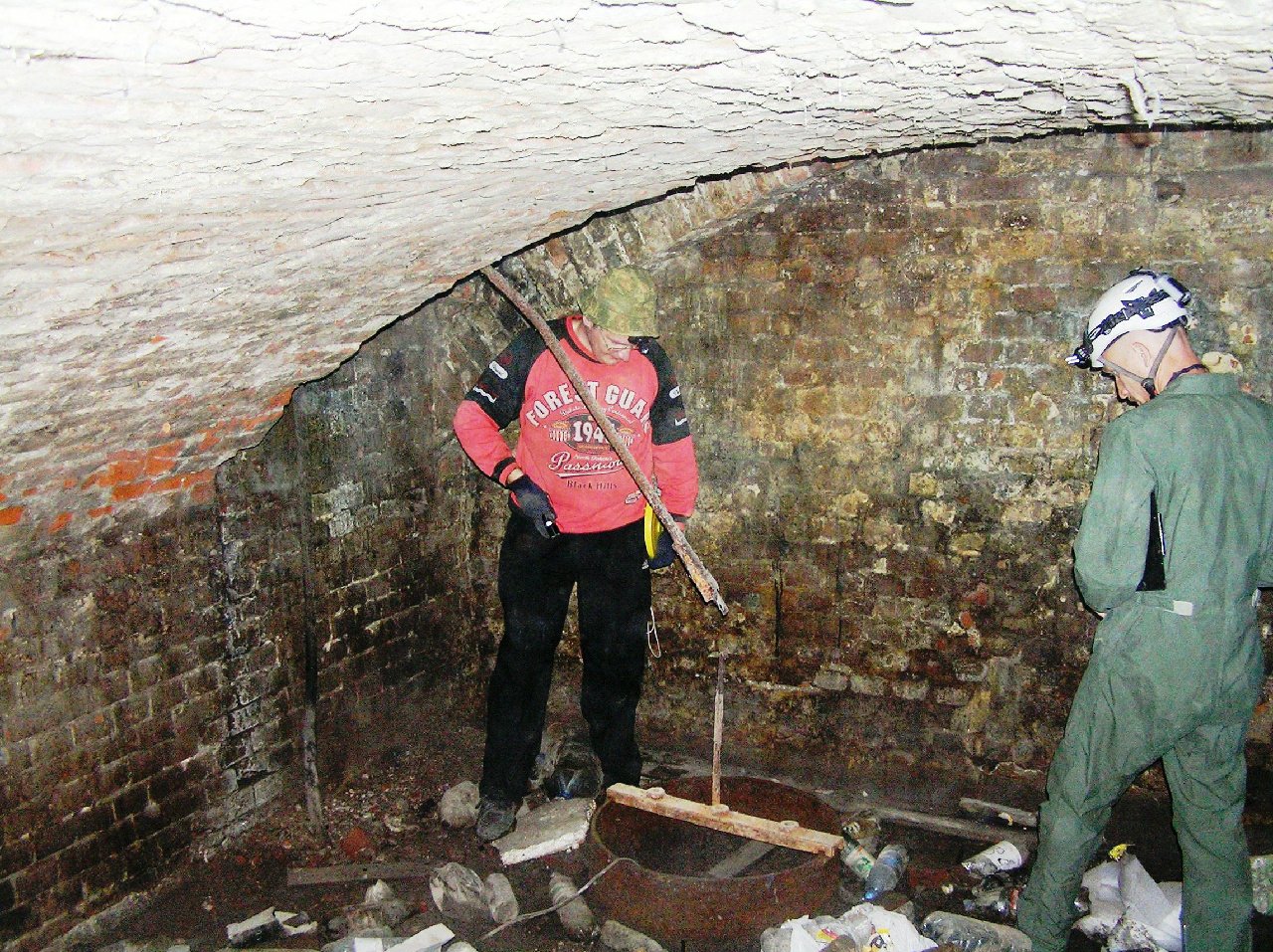

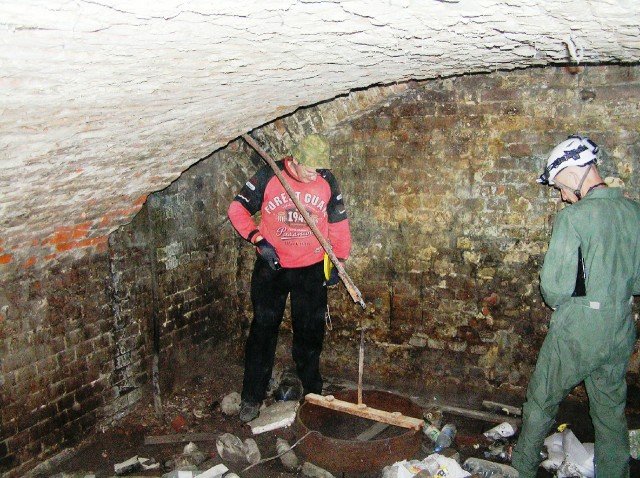

- наличие колодца в северо-восточной части. Назначение колодца остается невыясненным. Он мог выполнять дренажную или водозаборную функции, но мог быть также сухим и заполниться водой позднее в результате подтопления.

          Эти модификации были устроены в более позднее время.

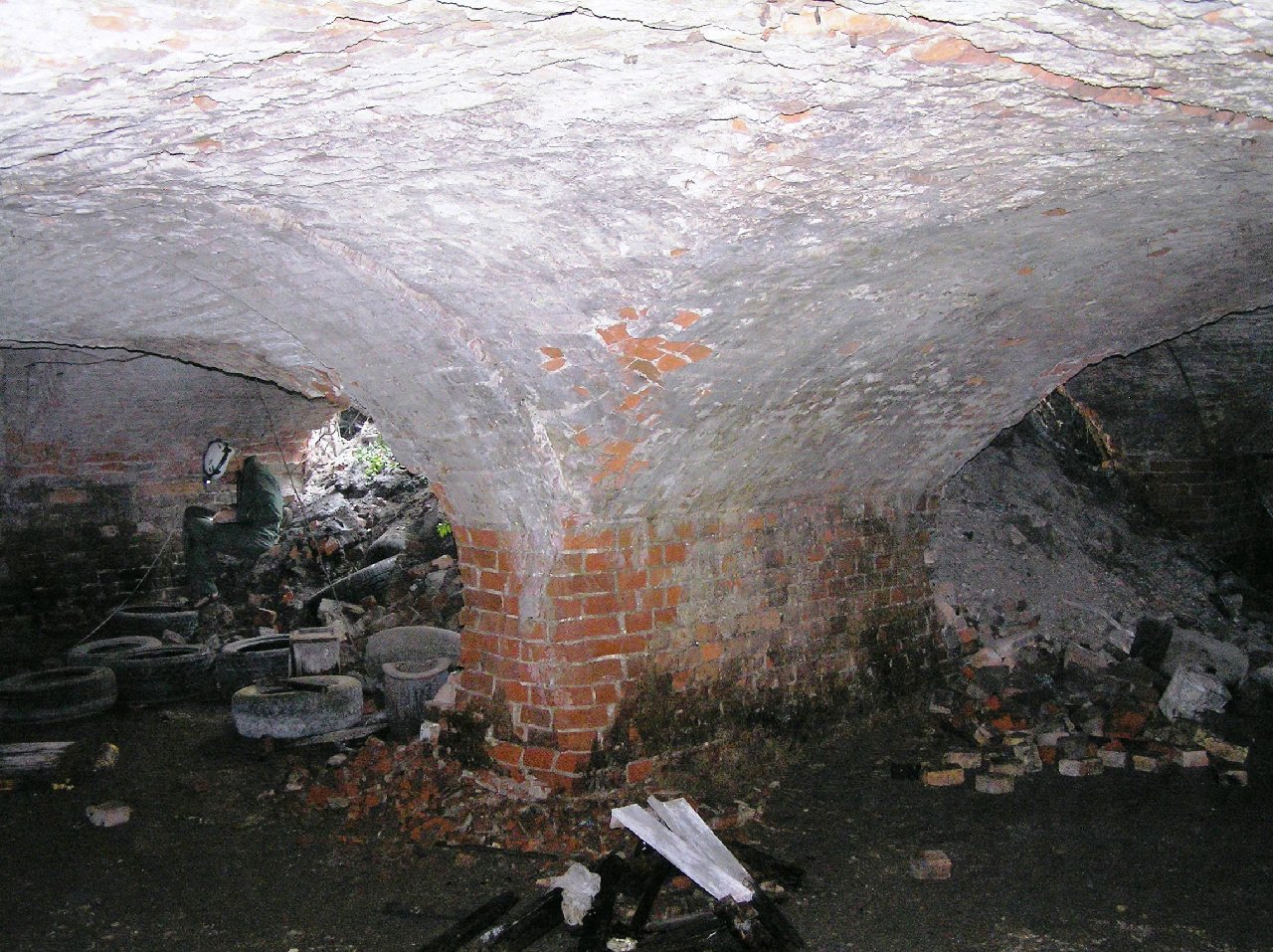

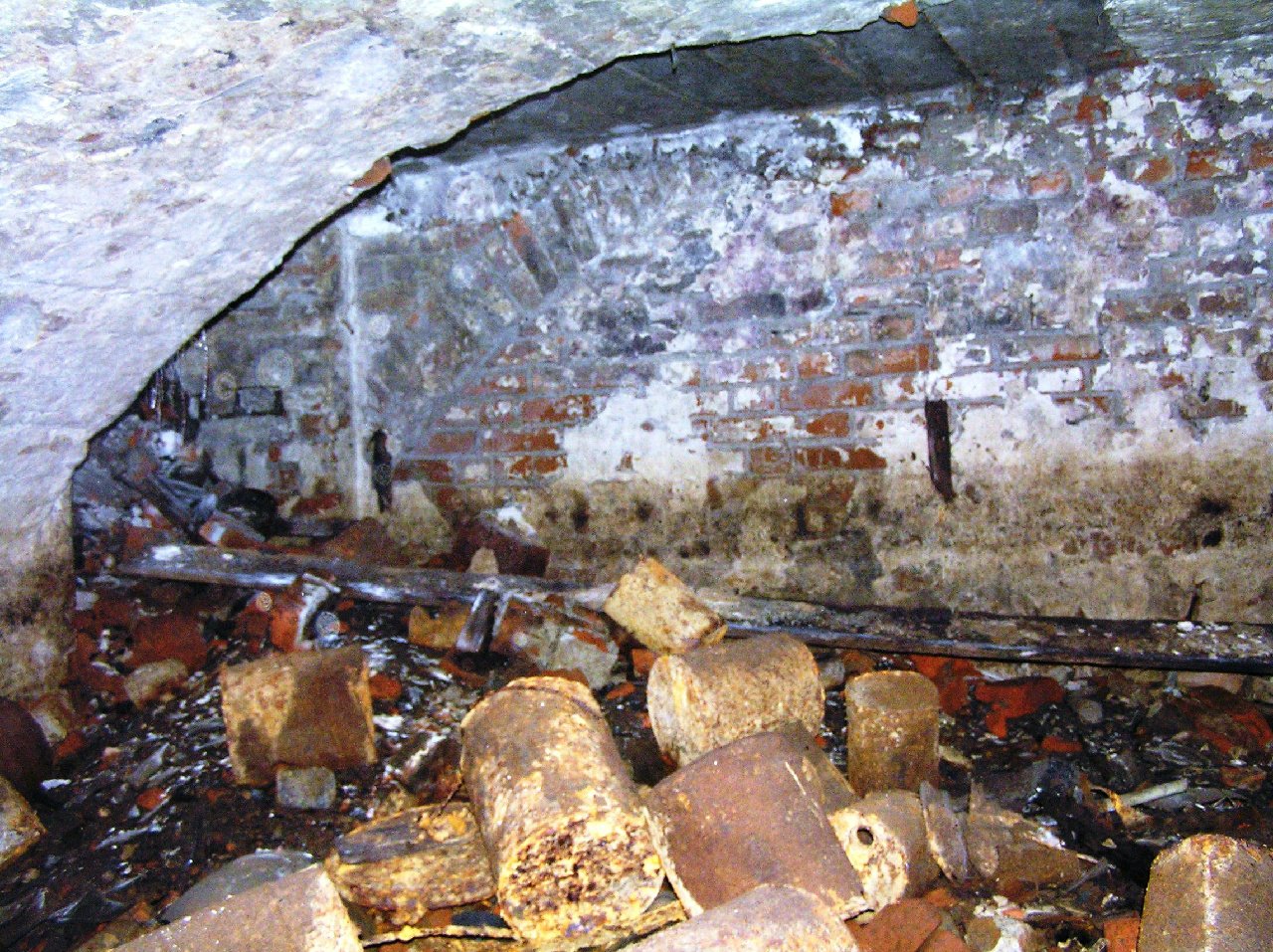

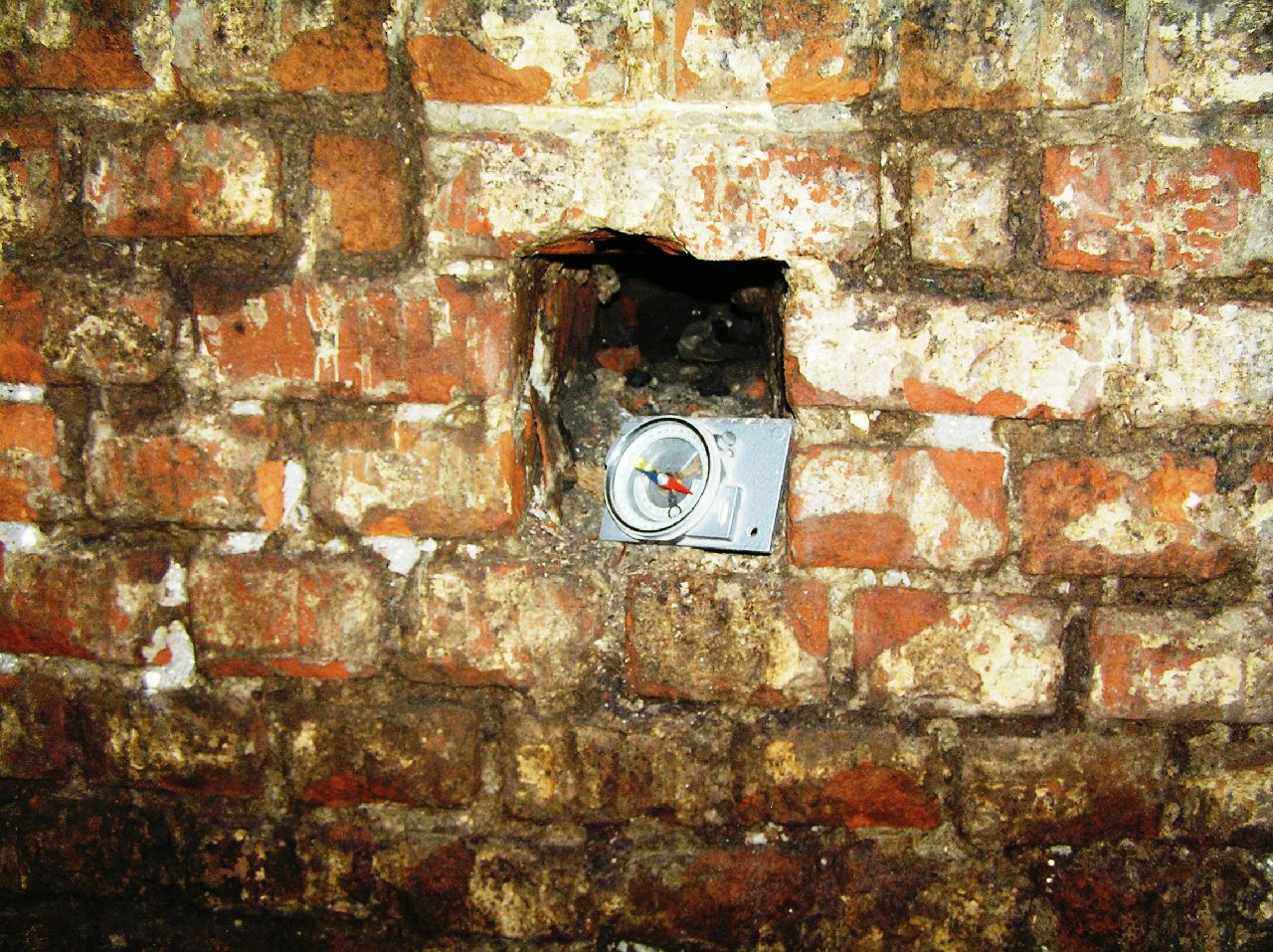

Подземное сооружение подверглось частичному разрушению, о чем свидетельствуют зоны завалов. Своды и стены имеют трещины раскрытием до 1.5 см. Кирпич местами вышелушен. Помещение несет следы затопления, отдельные участки захламлены бытовым и строительным мусором.                                                                 Итак, по результатам обследования можно сделать следующие выводы:


1. Погребенное подземное сооружение, расположенное на территории ПАО «ХЗ Электробытприбор», несет угрозу близлежащим зданиям и сооружениям. Обвалоопасными являются участки:

а) находящиеся в непосредственной близости к существующему провалу;

б) участки, испытывающие дополнительную нагрузку от существующих на поверхности зданий и сооружений;

в) участки, подвергающиеся замачиванию грунтовыми и поверхностными водами.

2. Необходимо провести комплекс инженерно-технических работ, включающий:

а) планово-высотную привязку существующих наземных построек к подземному объекту;

б) изучение прочностных свойств подземного сооружения (выяснение глубины заложения и конструкции фундамента, определение допустимых нагрузок);

в) дополнительное обследование участков, находящихся за фальш-перегородками;

г) инженерно-геологические исследования территории с целью определения грунтовых условий;

д) изучение неблагоприятных природно-техногенных процессов (суффозия, подтопление, гравитационно-обвальные явления).
