Ремонт шоссейного левого дуала Shimano Ultegra6700

Heitaver

Heitaver

  • 27.02.2015 23:16
  • Просмотров: 3870

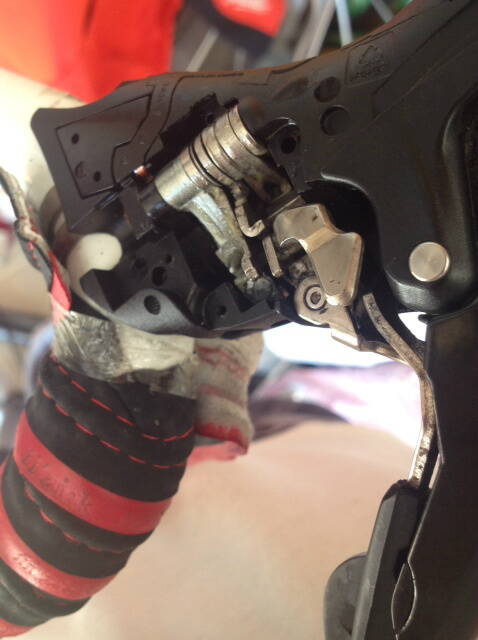

Сегодня, перед выездом на шоссейнике обнаруживаю, что левый дуал не переключает скорости ни вверх, ни вниз. Осматриваю его со всех сторон и обнаруживаю такую ситуацию(фото не мои, но обсолютно тоже самое)

Кое как включил большую звезду и поехал, хорошо, что не в горах живу.

по приезду домой решил разобраться в чем проблем, снял дуал(а это та еще морока), взял в руки инстурменты, коробочки, баночки и начал разбирать.

Shimano не предусмтривает ремонт дуалов или манеток, поэтому в их тех доках нет информации, что там внутри. Но один важный момент я узнал из тех дока - месторасположения стопороного кольца, удерживающего штифт, сединяющий ручку и корпус. Сам мы бы, наверное, с ума сошел в попытка выбить штифт, не обнаружив кольцо. В общем ручку оделил от корпуса, все лишнее снял.

Приступаю к разборке самого механизма переключения, тут тоже было весело. Штифт, удерживающий механизм просто вытягивается, сидит плотно, но ничем не зафиксирован.

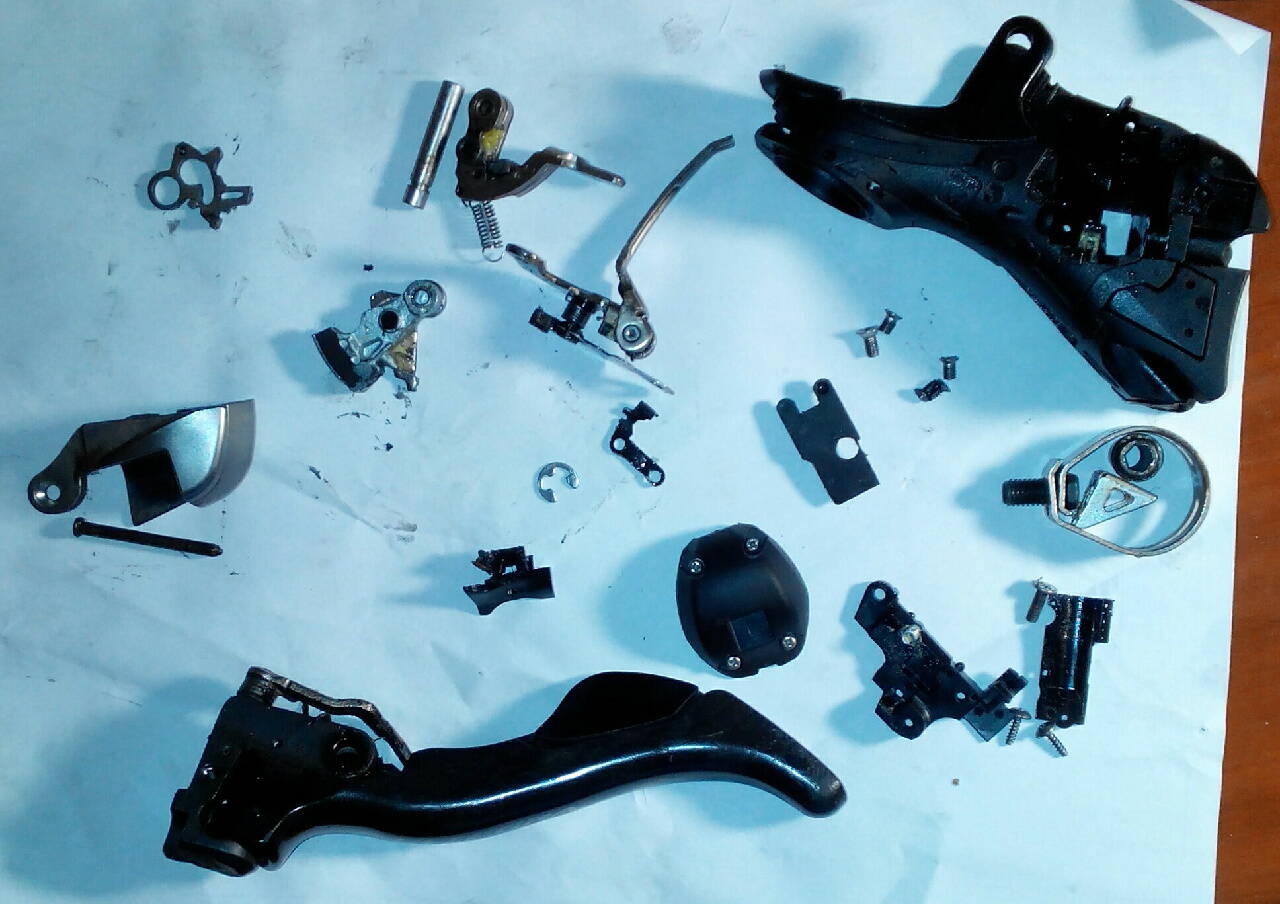

На фото сам дуал полностью разобранный

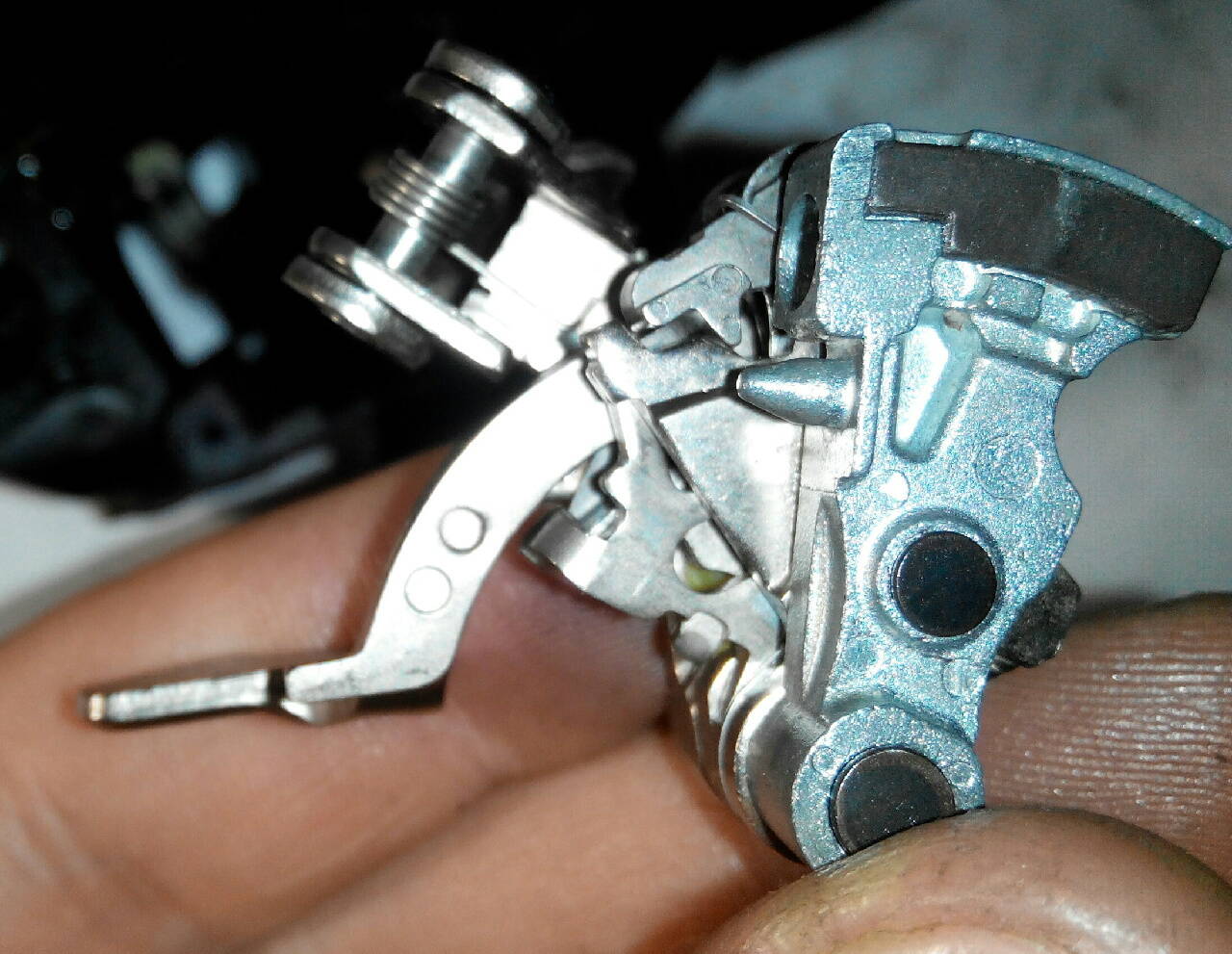

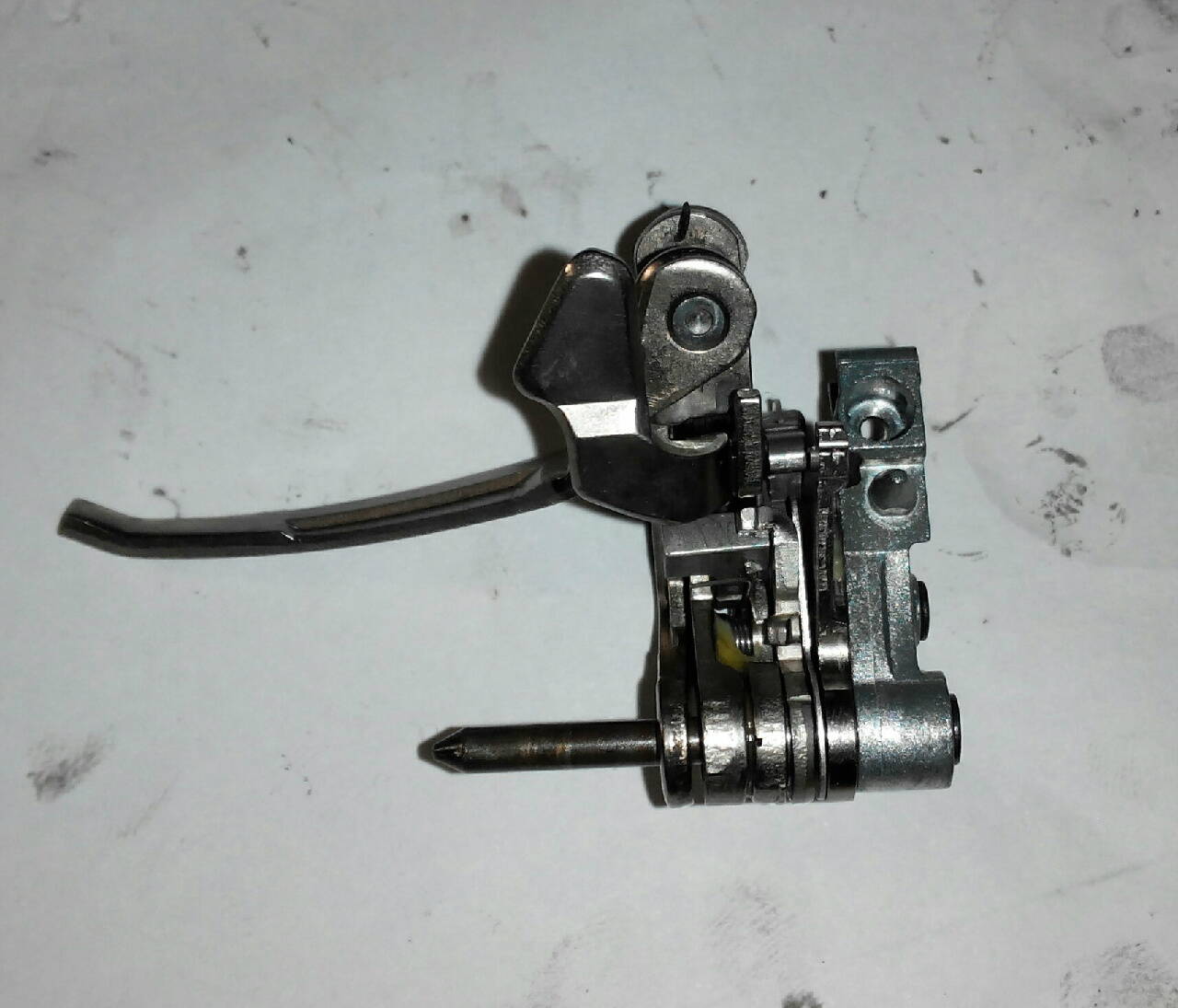

Механизм переключения выглядит так



Далее я потратил, наверное, часа полтора на то, что бы понять, как оно работает, что б потом собрать обратно. Долго рассматривая в руках все детали поломок не нашел, но понял чего не переключалось.

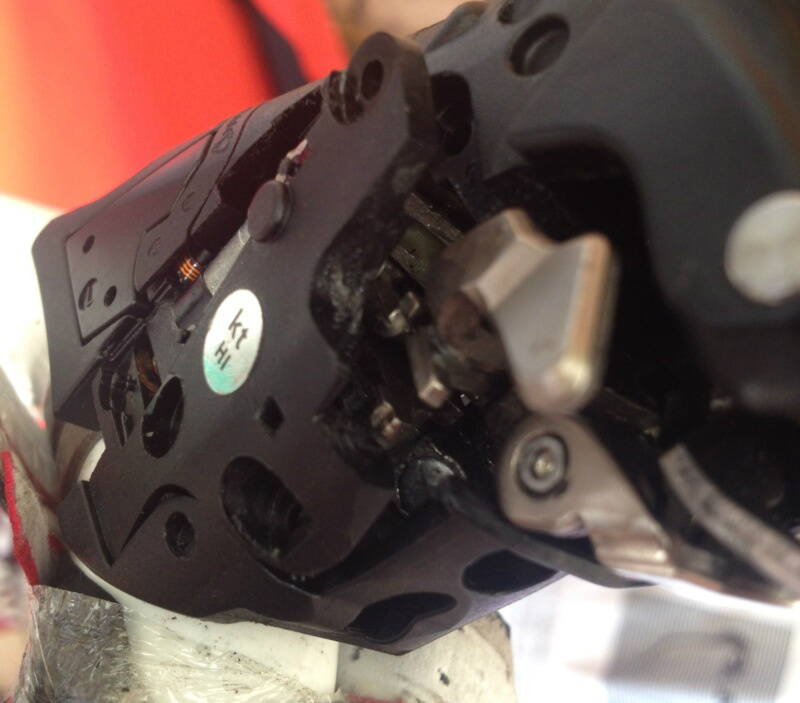

Снова посмотрев это фото, видно отсутвие болтка и оттопыреную крышку.

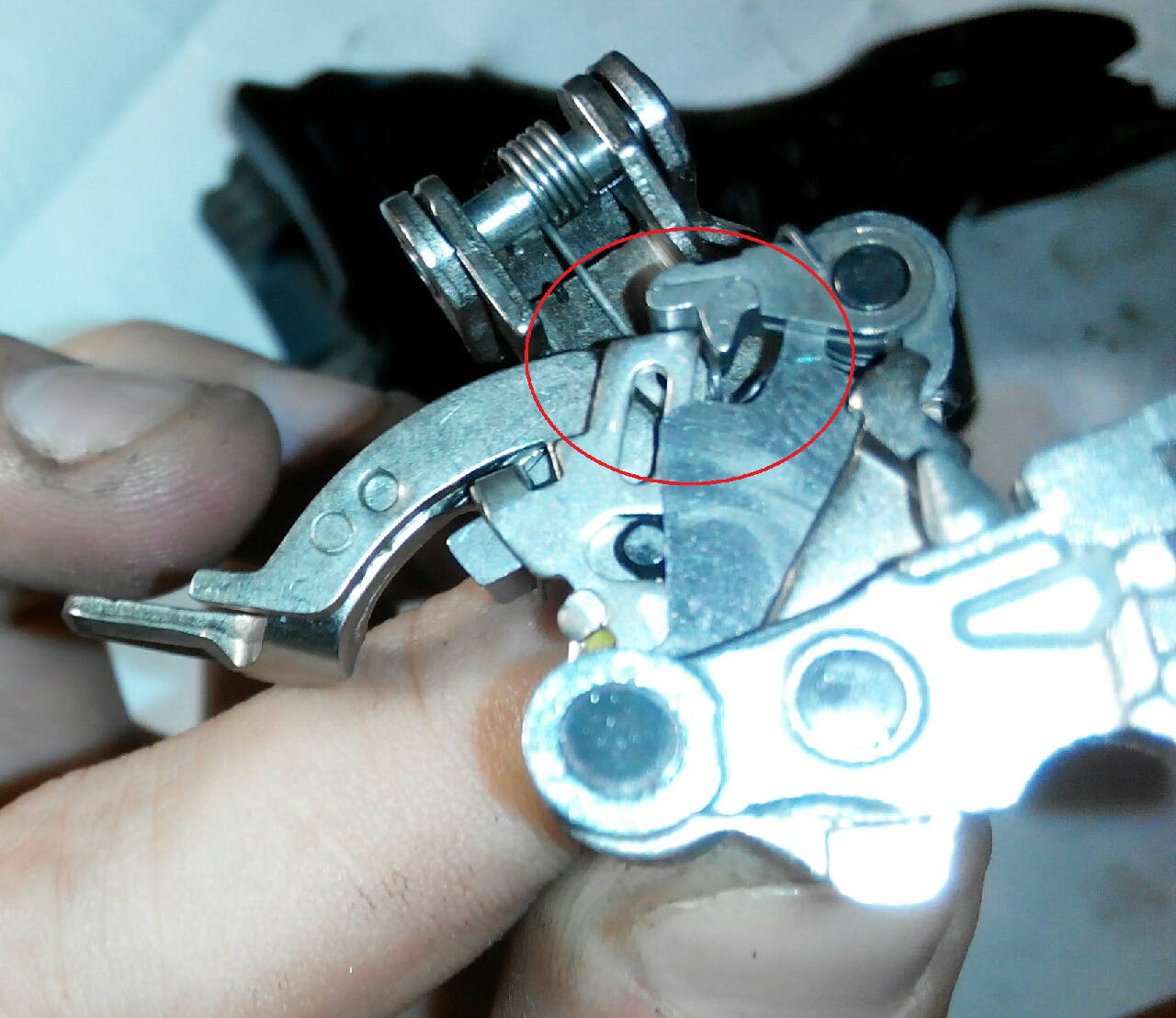

Когда это произошло механихз стал в такое положение, и дальше ни туда, ни сюда

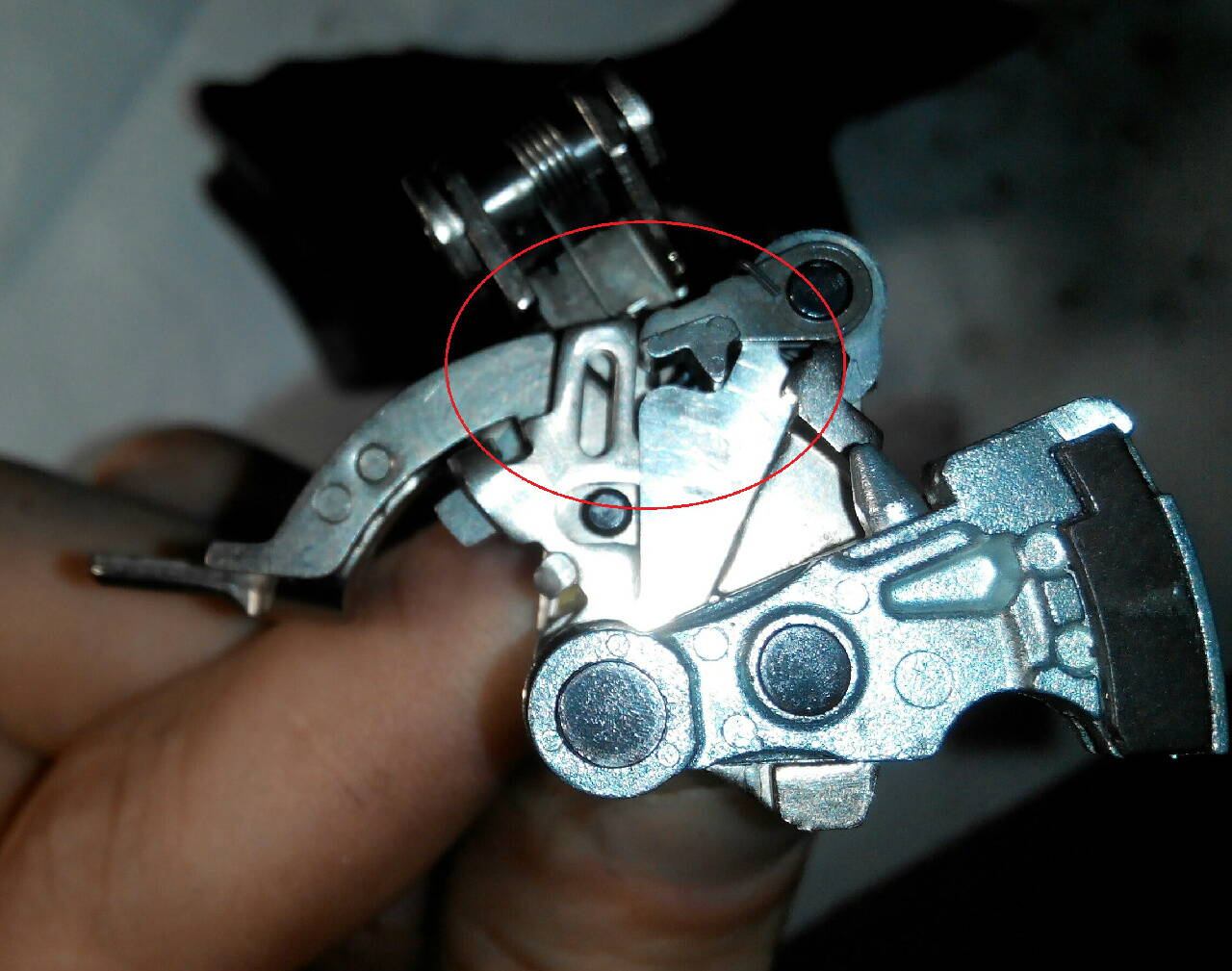

А правильное такое положение

Но это далеко не все. В корпусе есть собачка, которая, собтсвенно и фиксирую передачу, и которую основной механизм не оттягивал. Вычислил какая из пластин и как отвечает за отвод собачки и начал собирать.

Сборка - то еще веселье - все собачки выставить правильно. под них правильно подвести пластины и тд. Собачек в механизме 3 штуки. Когда я понял, как правильно зафиксировать все составные части - все легко и довольно быстро собралось в кучу.

Я убедился в том, что дуал рабочий и будет переключатся, но в кучу его еще не собрал... Не хватает одной деталюшки - выновника всей поломки...(об этом чуть ниже)

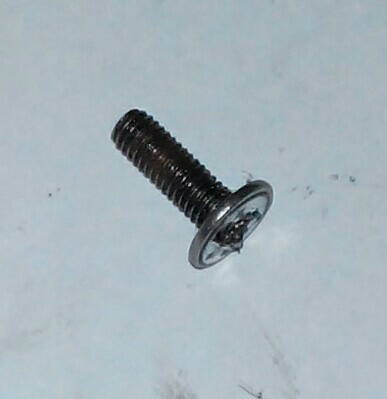

На не моем фото с оттопыреной пластиковой заглушкой не хватает болтика, у меня он не потерялся

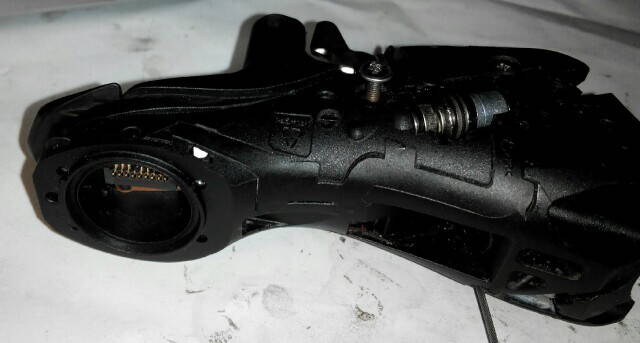

Далее осматриваю гнездо и обнаруживаю, что там нет резьбы и он просто туда падает, т.е. не фиксируется никак.

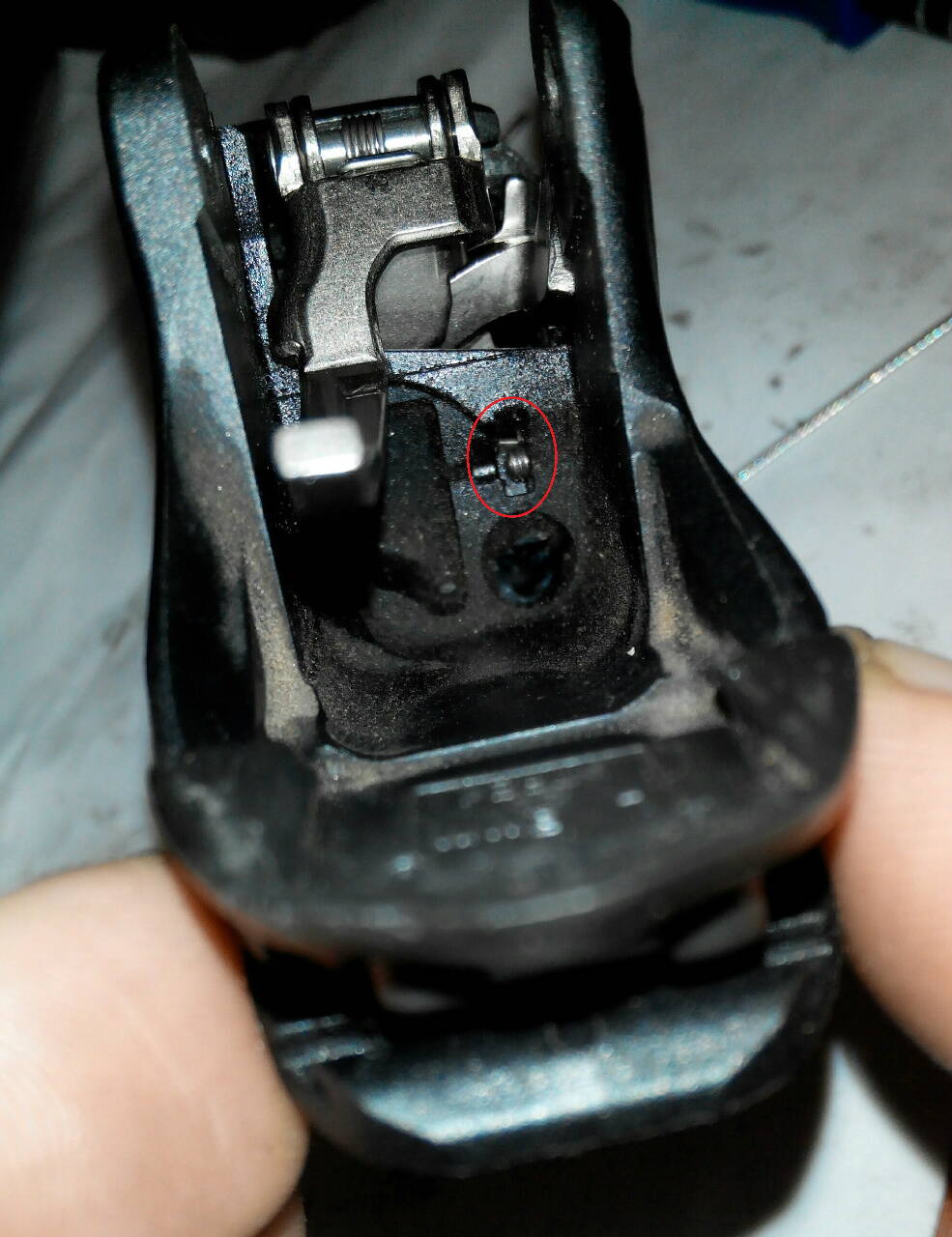

Осматриваю корпус внутри и вижу...

В общем логика и конструктив говорят, что там была гаечка, которая открутилась и потерялась и из-за этого весь механизм перестал работать.

Как куплю эту гайка, я так понял нужно М2,5 то сразу все собираю в кучу.

Оцените статью:

Перепост:

Статья понравилась: Миша, supervisor, Spec, ko_reshok, anatoly-alex, PITyounger, MetaList, Jeronimo, Сергей 2, Вадим Жмиров, vas.ser, дима007,

Статья не понравилась: Таких нет


Комментарии

Комментировать в форуме...

Vanya Yurchenko

Уважаю таких ребят ,которые сами все ремонтируют ,и не бижат в мастерскую каждый раз.
Автору уважение ,так держать

28.02.2015 11:46
Kirill Yevtushenko

Kirill Yevtushenko

Quote:
Как куплю эту гайка, я так понял нужно М2,5 то сразу все собираю в кучу.

И фиксатор резьбы, если нет. :smile:

28.02.2015 16:18
Heitaver

Heitaver

Vanya Yurchenko писал(а):
Уважаю таких ребят ,которые сами все ремонтируют ,и не бижат в мастерскую каждый раз.
Автору уважение ,так держать

Я просто сам мастерская)

Kirill Yevtushenko писал(а):
Quote:
Как куплю эту гайка, я так понял нужно М2,5 то сразу все собираю в кучу.

И фиксатор резьбы, если нет. :smile:

Резьба там не стандарт, болтик буду менять на обычный М2,5

28.02.2015 16:45
romm

romm

Основні поломки лівого дуала це "злітання" пружин . Вони видні після зняття гумової ручки і невеличкої кришечки на боковій поверхні .

02.03.2015 11:21
Heitaver

Heitaver

и так, закрутил болтик м2,5 полсунул шайбочку. Все стало хорошо, все закрутилось, дуал работает

03.03.2015 14:39

1eonid

Раз такая темка поднялась, то скажите своё мнение - может выходить дуал из строя тупо из-за механического износа деталей? История такая - при замене тросика на дуале ввиду его загаженности туда пшикнули вдшкой. После чего дуал работать перестал. При разборке были выявлена огромные люфты в месте посадки шайб на штифт и соответственно перекосы при попытке заставить механизм работать. Ощущение такое, что механизм держался на говне и грязи, которые вдшка успешно вымыла. Бред или вполне могло быть?

11.03.2015 16:46
supervisor

supervisor

1eonid писал(а):
Ощущение такое, что механизм держался на говне и грязи, которые вдшка успешно вымыла. Бред или вполне могло быть?

:good:
Это МАГИЯ!!!

У меня старые дуалы RX-100.
Забарахлил левый пистолет. Херово набрасывал на большую звезду.
Разобрал. Промыл ВДшкой. Кажется какую-то пружинку на место поставил.
ВД-шкой вымыло обломок какого-то зубчика, похоже на зубчик запора храповика.
Но механизм похоже работал.
Собрал - и стало всё работать лучше прежнего - накидывает на раз, и появился промежуточный щелчёк, для режима перекоса цепи на нижней звезде.

Это МАГИЯ!!!

11.03.2015 19:25
Heitaver

Heitaver

1eonid писал(а):
Раз такая темка поднялась, то скажите своё мнение - может выходить дуал из строя тупо из-за механического износа деталей? История такая - при замене тросика на дуале ввиду его загаженности туда пшикнули вдшкой. После чего дуал работать перестал. При разборке были выявлена огромные люфты в месте посадки шайб на штифт и соответственно перекосы при попытке заставить механизм работать. Ощущение такое, что механизм держался на говне и грязи, которые вдшка успешно вымыла. Бред или вполне могло быть?

не могу сказать
у меня это второй поломаный дуал, в первом, shimano 105 5600 раскололась собачка храповика - ремонту не подлежало

11.03.2015 21:44
Тумановский

Тумановский

Влезу в чужую тему. На днях здорово убрался и расколошматил древний соровский пистолет. Причем сам дуал жив, а вот пласмассовая деталь, выполняющая роль упора рубашки троса и "передней крышки" в хламину, теперь не в чего упереть рубашку бггг. Поксипол не держится - на следующий день при переключении в месте разлома сломалось. У кого есть взрыв-схема, может быть? Как эта деталь называется по-английски? Пока сколхозил вместо нее кусок алюминиевого уголка, но выгляди топорно ггг. Или какие идеи, как это сделать элегантно.
Вот эта "крышечка", только целая соответственно:

13.03.2015 15:29
STALKER62

STALKER62

сильнаый отчет особенно завершающая нота)):- " КАК КУПЛЮ ГАЕЧКУ!!" - а самому нарезать? - шо слабо??))
