Динамометрический ключ из ничего

demergi

demergi

  • 01.05.2013 00:11
  • Просмотров: 19839

Доброго времени суток. Хочу поделиться с народом небольшой идеей, которая помогла мне не потратив ни копейки затянуть все гайки и болты на своем велосипеде точно с рекомендованным производителем усилием. Люди, за редким исключением, не могут на ощупь выставить нужный момент затяга, а рекомендации в интернете часто пестрят советами "затяни отдуши" или "подтяни легонько". Представители, например, Гарбарука уже говорили о том, что неправильный момент затяжки подседельного штыря легко может в итоге вызвать его поломку.

Нам понадобится: весы типа динамометра, линейка/сантиметр/тетрадный лист/другий измерительный прибор и собственно то, что мы будем тянуть (шестигранник или ключ)

Предисловие: на многих деталях пишут едва заметным шрифтом вещи вроде "5Nm" или "40N*m". Увидеть эти надписи вы можете на кассете, на выносе и на многих других деталях велосипеда. Они означают усилие, с которым необходимо затягивать данный винт/гайку/etc. Итак, что такое Ньютон*Метр?

Ньютон-метр (обозначение Н·м, международное — N·m) — единица измерения момента силы в Международной системе единиц (СИ). Один ньютон-метр равен произведению плеча рычага в 1 метр и веса материала на рычаге в 1 ньютон.

Для затягивания с точным моментом силы нужен динамометрический ключ. Для механика это незаменимая вещь, но не каждый любитель захочет покупать инструмент за 200грн что бы воспользоваться им пару раз. Итак, есть способ затянуть гайку с правильным моментом и схематически этот способ изображен ниже:

Вместо динамоментрического ключа мы будем использовать обычный ключ, но тянуть будем не рукой, а динамоментом. У меня на картинке цифровые весы для взвешивания велосипеда, но подойдет любой базарный динамометр, их еще иногда называют "безмен" или "кантер". Рассмотрим все на примере:

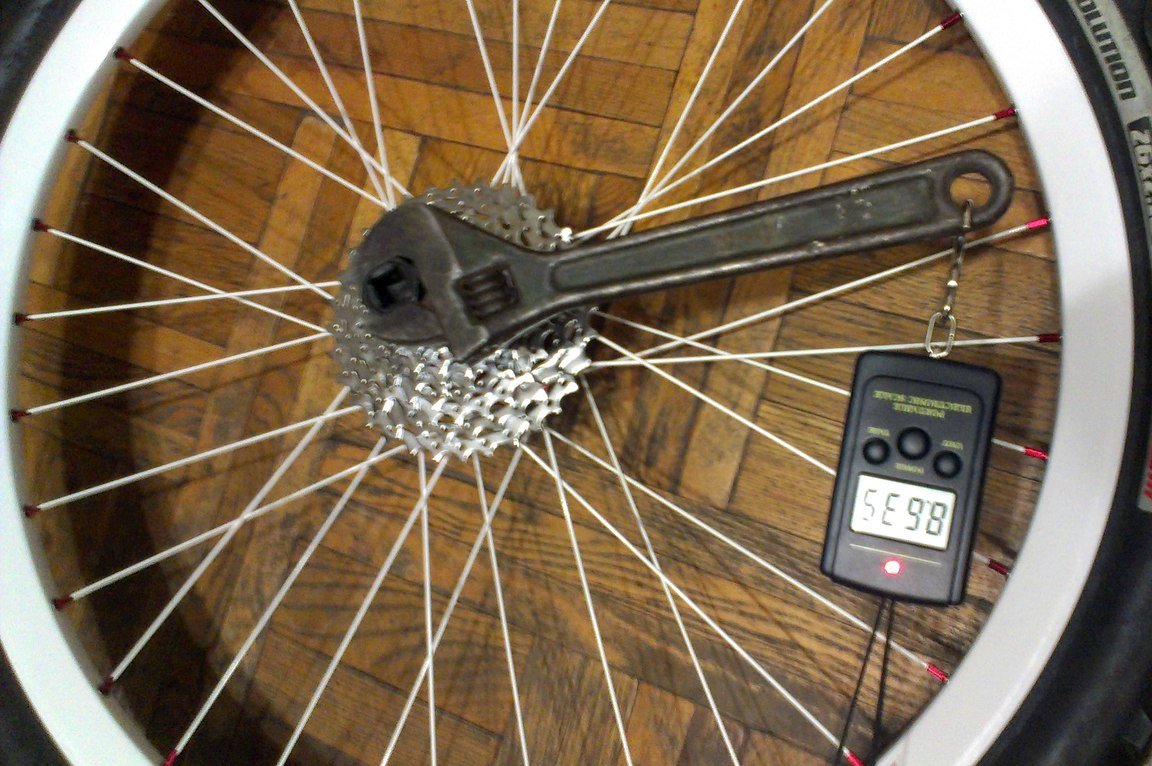

Итак, у нас есть кассета, ее нужно затянуть с усилием 40 H*m. Но наши весы показывают все в килограмах. Очевидно, что F=m*g, g=10 и потому для упрощения счета приймем, что 10 Ньютон == 1кг. То есть затягивать нужно с усилием 4кг*1метр. Но у нас нет ключа длинной 1 метр (у меня вот нет), потому делаем так:

4кг*м = 4кг*1м = 20кг*0,2м.

Таким образом, что бы затянуть узел с усилием 40Н*м нужно тянуть за рычаг 20см (у меня длина разводного ключа такая) прикладывая такую силу, что бы видеть на экране весов 20кг. Тянуть нужно строго перпендикулярно рычагу. Вытянуть такой вес одной рукой - без проблем, а вторая рука понадобится, что бы придерживать ключ, дабы он не выскользнул из гнезда.

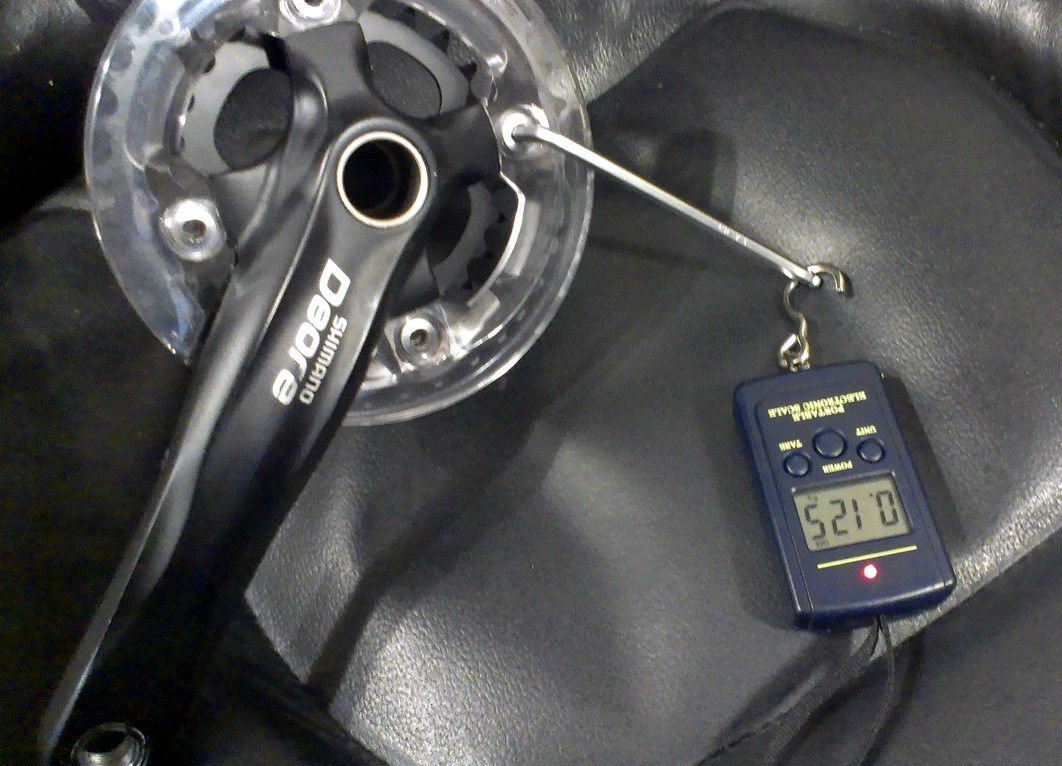

Так же этим способом можно затягивать болты и пр под шестигран, используя для этого Г-образный шестигранник с "шариком" на конце. Для большей "уверенности" можно сделать более надежное соединение шестигранника и ключка (например, поверх пару нейлоновых стяжек одеть).

Таким образом мы получили велосипед с правильно затянутыми узлами не потратив ни денег ни времени на покупку динамоментрического ключа.

The End ;)
