Колесный стенд своими руками

Nikita Tkachenko

Nikita_Tkachenko

  • 01.08.2011 00:46
  • Просмотров: 10507

Предлагаю на обозрение конструкцию центровочного колесного стенда.

за прототип брался такой http://www.chainreactioncycles.com/Models.aspx?ModelID=13250



Пнадобится:

1. уголок

2. болты, шайбы, гайки, гайки-барашки

3. немного листового железа

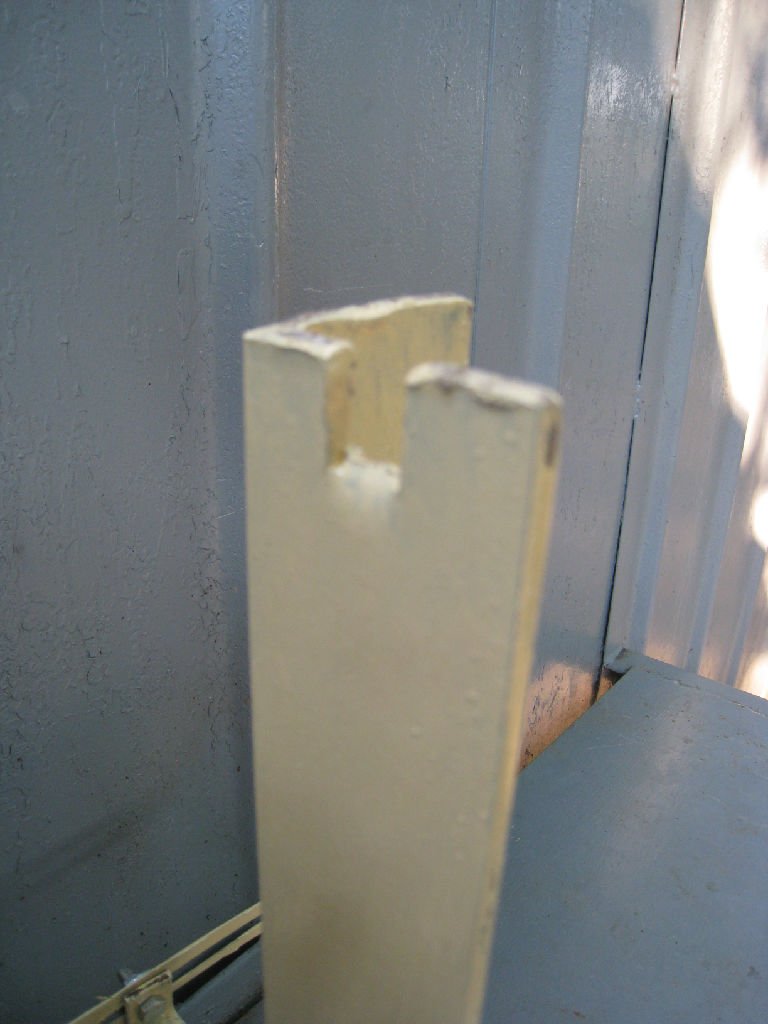

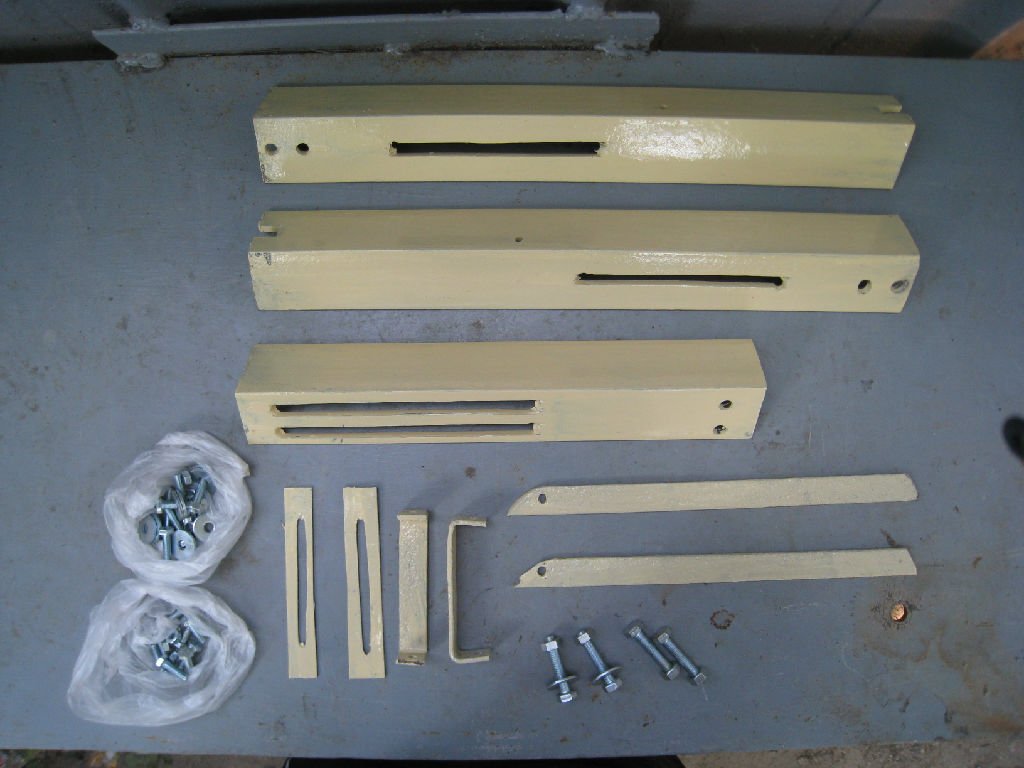

Вырезаем, гнем составные части:

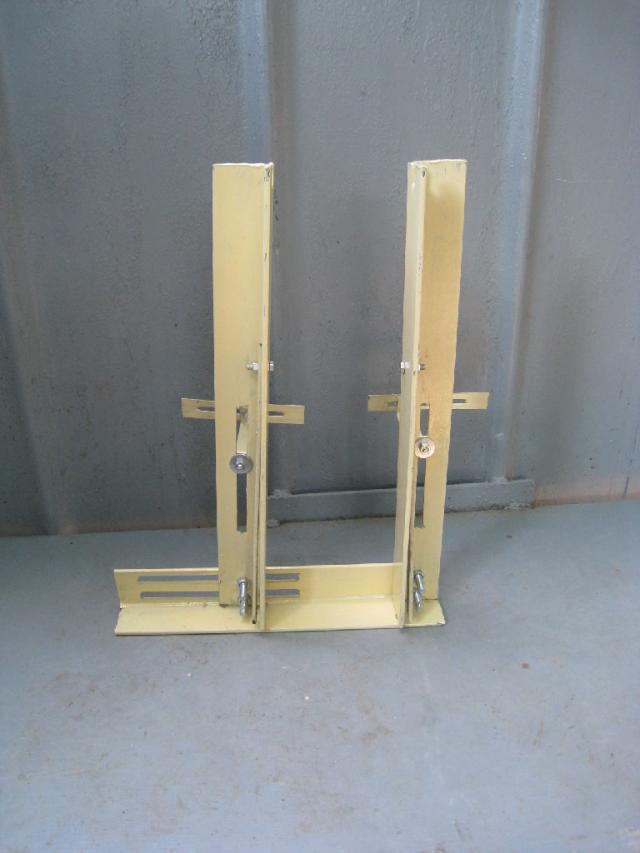

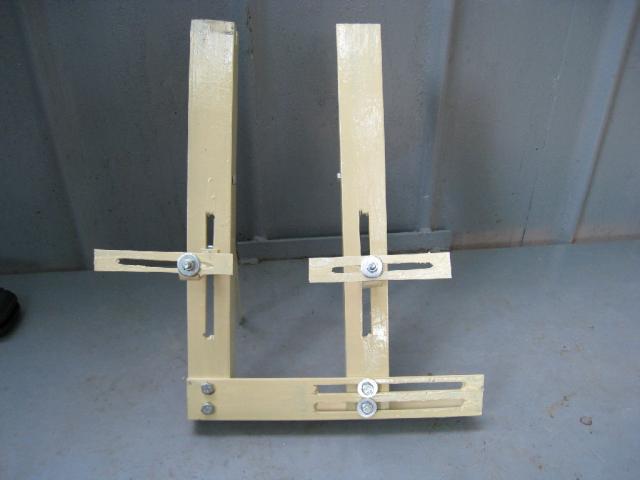

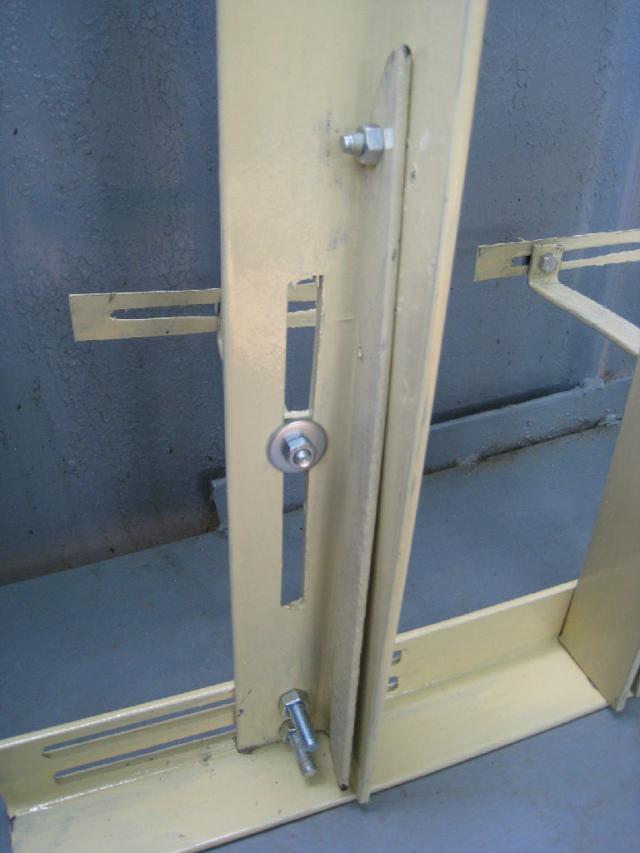

Собираем все в кучу:

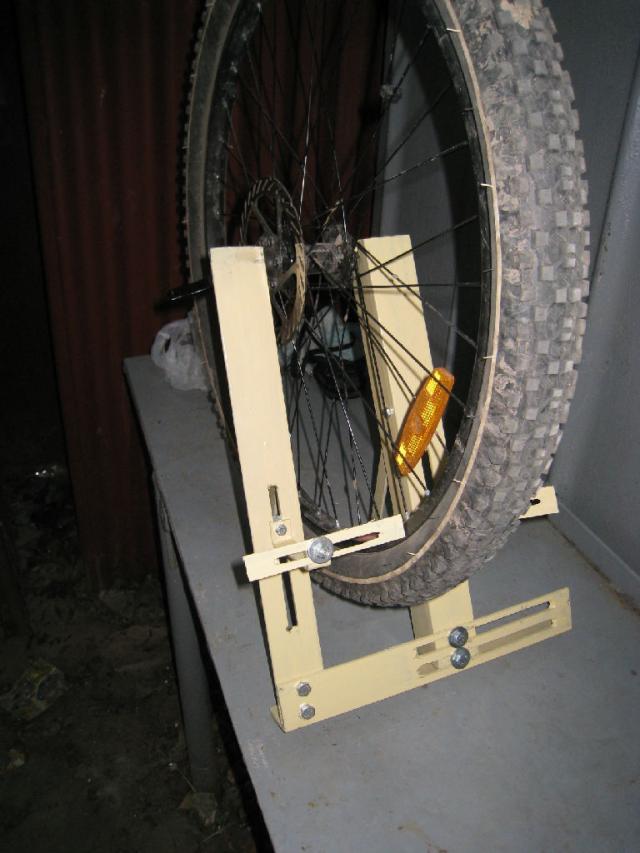

Пробуем:

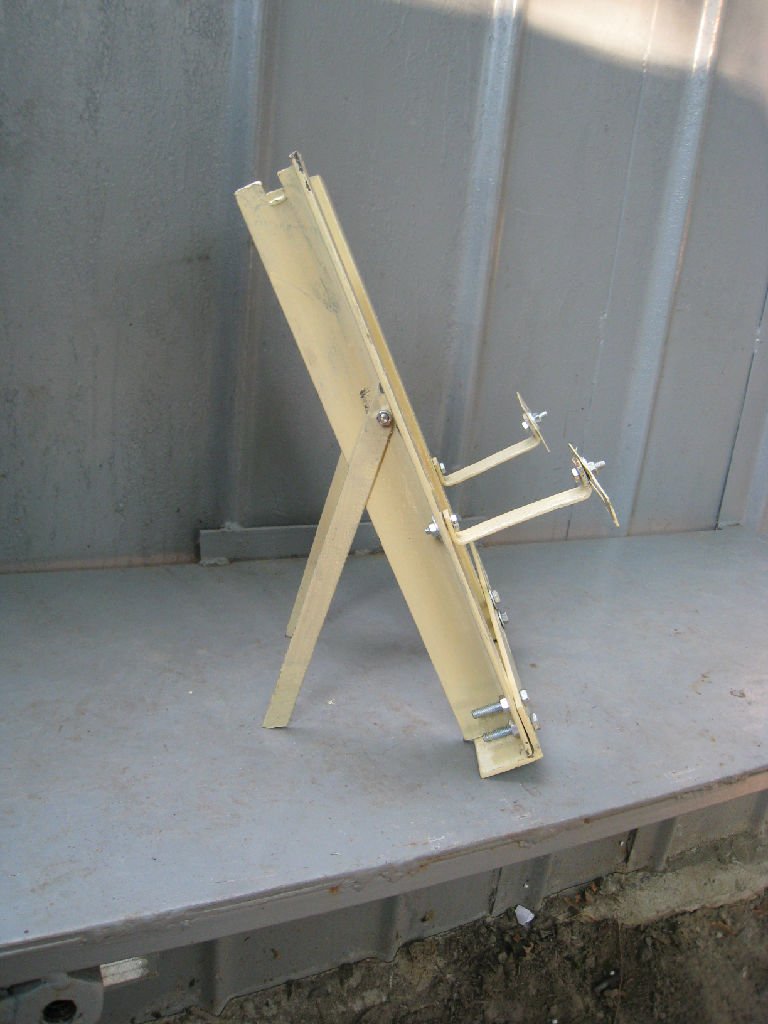

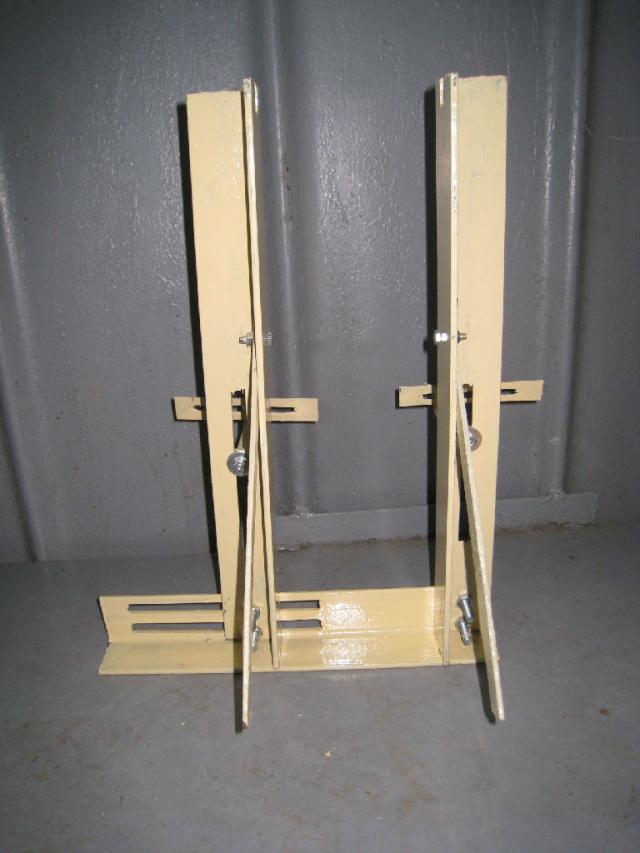

Итого получился ультрабюджетный колесный станок. Вид страшноватый, но свою функцию выполняет на все 100%. Диапазон регулировок ширины получился излишним, можно было и меньше. По высоте регулировки позволяют работать с колесами 24-29 дюймов, не снимая резины. Датчики решил сделать с двух сторон, для наглядности. Кроме того, их длины хватает и для определения "яйца" на колесе. Тоньший из них опускается в самый низ, затем до упора вправо. Ножки конструкции убираются для компактности. Вся конструкция разбирается до винтика за 3 минуты. На данный момент обошелся обычными гайками (закручиваю руками), идеальным вариантом были бы "барашки", но т.к. конструкция бомжатская, то это непозволительная роскошь :).
