Обслуживание барабана задней втулки Shimano M785

Heitaver

Heitaver

  • 17.04.2013 21:27
  • Просмотров: 21834

Переборка любой втулки на насыпных подшипниках начинается с откручивания конусов, вытягивания оси и шариков. Так как в этой процедуре нет ничего особенного, а перебираем мы барабан, то описание этих шагов опустим.

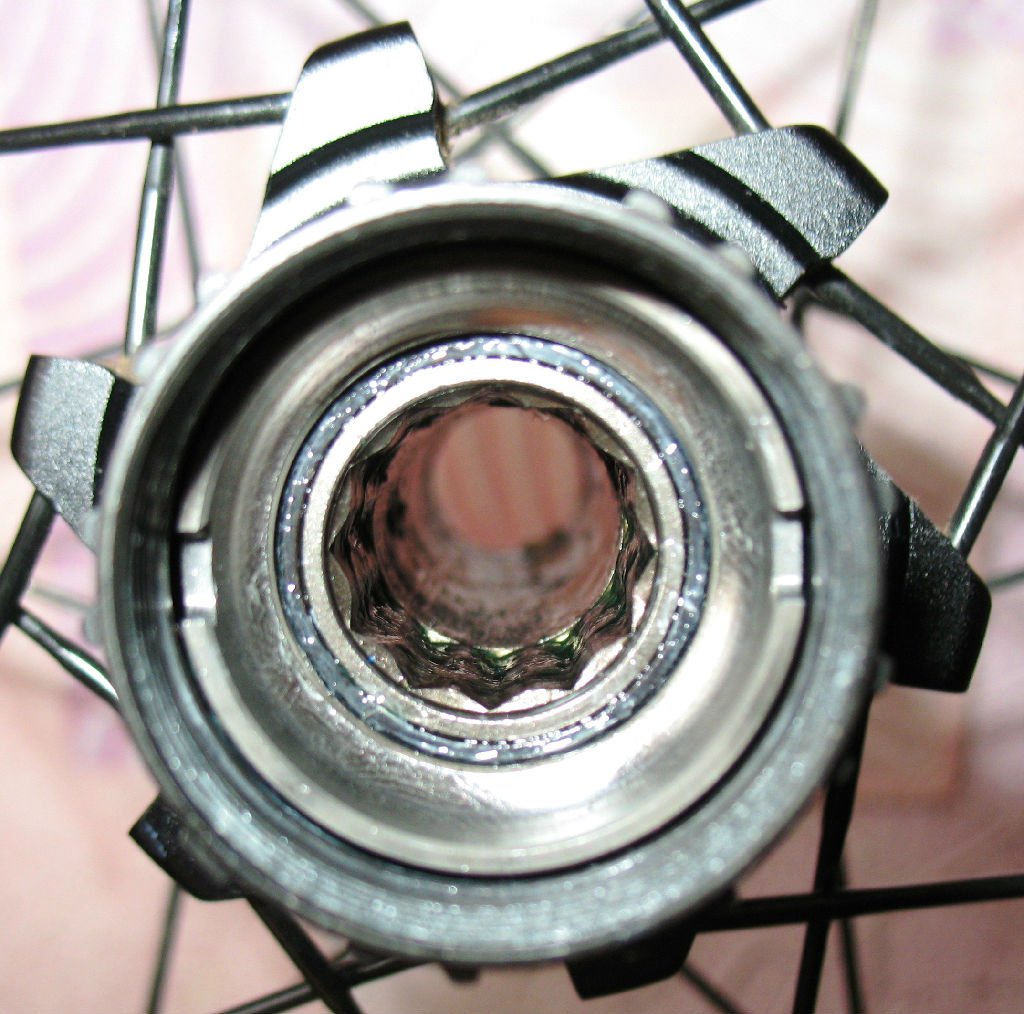

И так, мы имеем открытую правую сторону, то есть барабан. Правая чашка есть стопорным кольцом барабана и одним из конусов для барабана(стандартная схема). на чашке есть пазы для выкручивания/закручивания. Раньше шимано выпускало специнструмент для этого, но после того как они обьявили их барабаны не обслуживаемыми инструмент исчез(хотя может на складах еще где-то имеется). Но данный инструмент не проблема совсем, достаточно пластины подходящей по ширине. Кто-то стачивает стамески, кто-то берет торцевые головки и стачивает их подходящим образом. У меня кусочек пластины подходящей ширины приваренный к ручке.



Чашка имеет левую резьбу, то есть откручивается по часовой стрелке

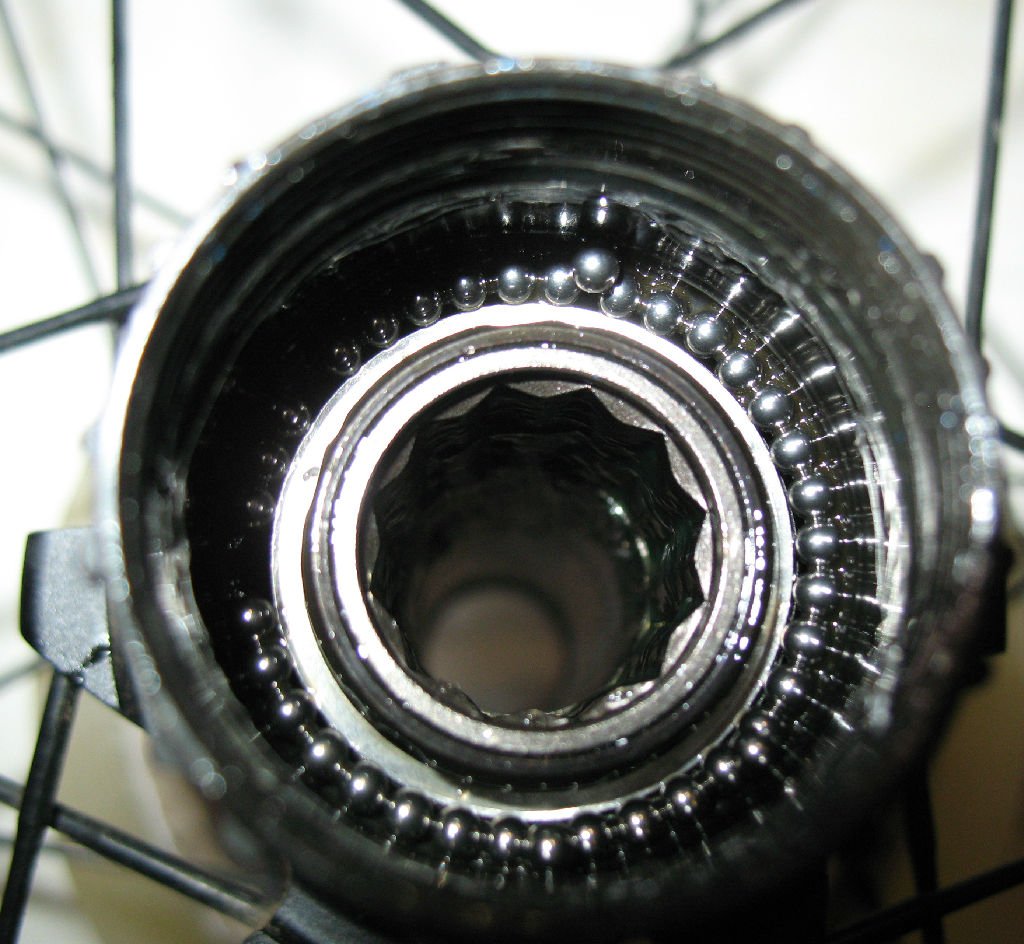

Сняв чашку нам откроется верхний ряд маленьких шариков

аккуратно вытащив все ширики, снимаем корпус барабана

и видим нижний ряд, таких же маленьких шаров

Шариков по 36 штук в каждом ряду. С нижнего и верхнего ряда шарики ложил отдельно, что б потом не пересчитывать лишний раз.

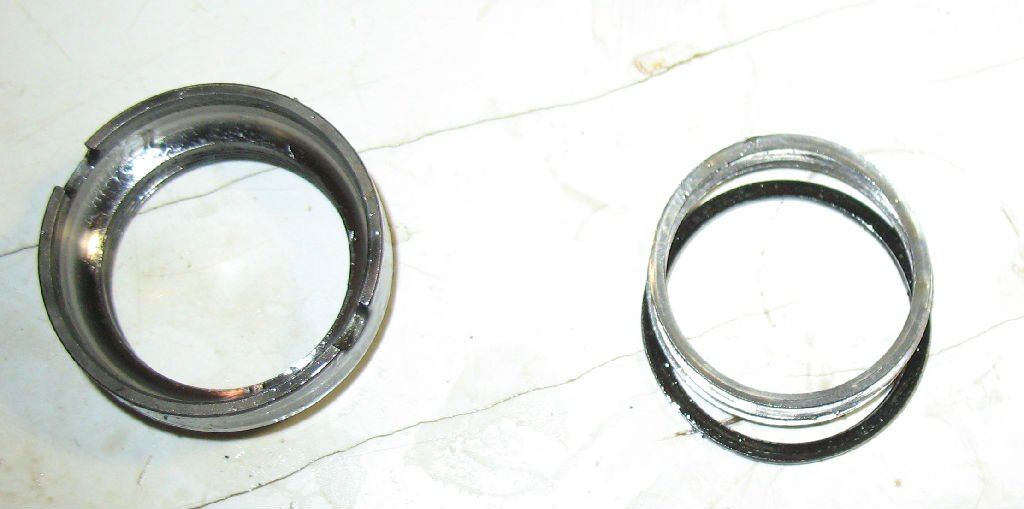

в барабане имеются тонкий проставочные шайбы, для регулировки люфта(на фото снятый конус, т.е. правая чашка)

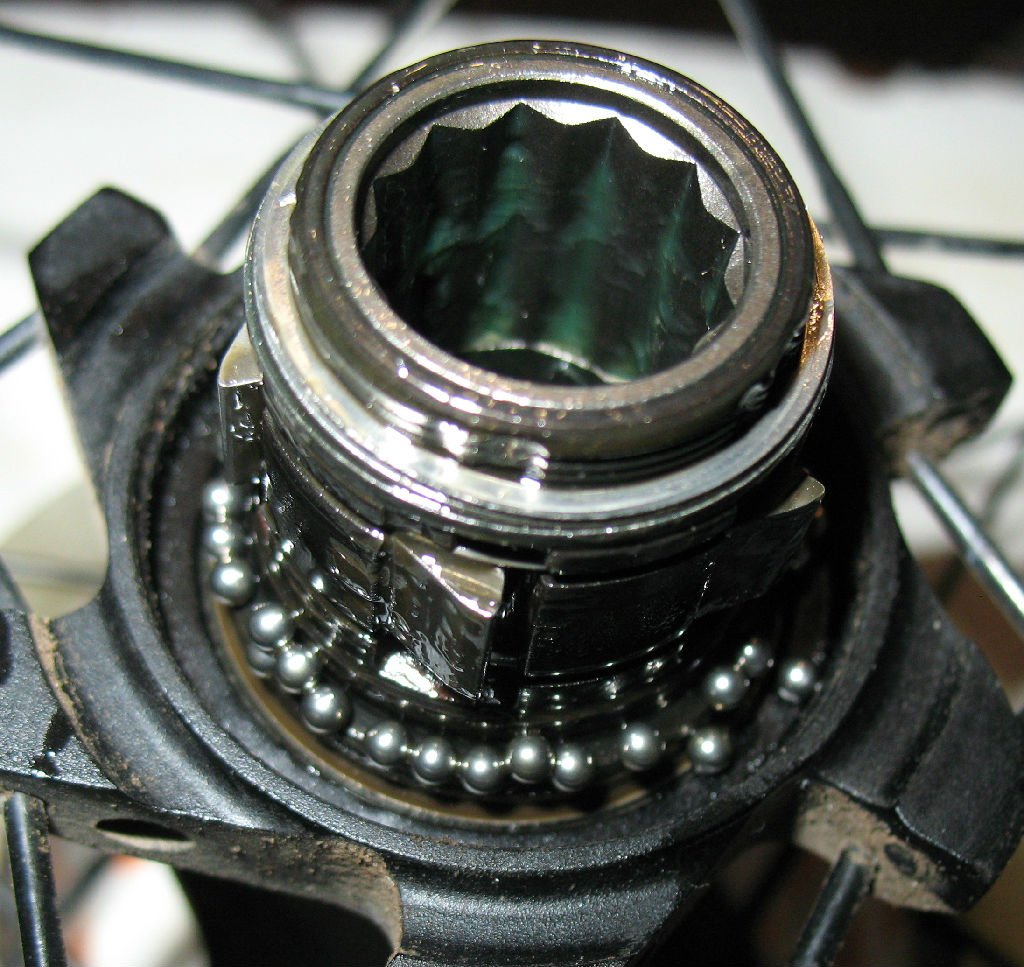

зацепов в барабане 18, собачек 4. Угол зацепа 10 градусов. Собачки работают 2 через 2(как в Мавик, только шимано об этом не афиширует). собачки закреплены 2 пружинами-кольцами. Каждая пружина держит 2 собачки

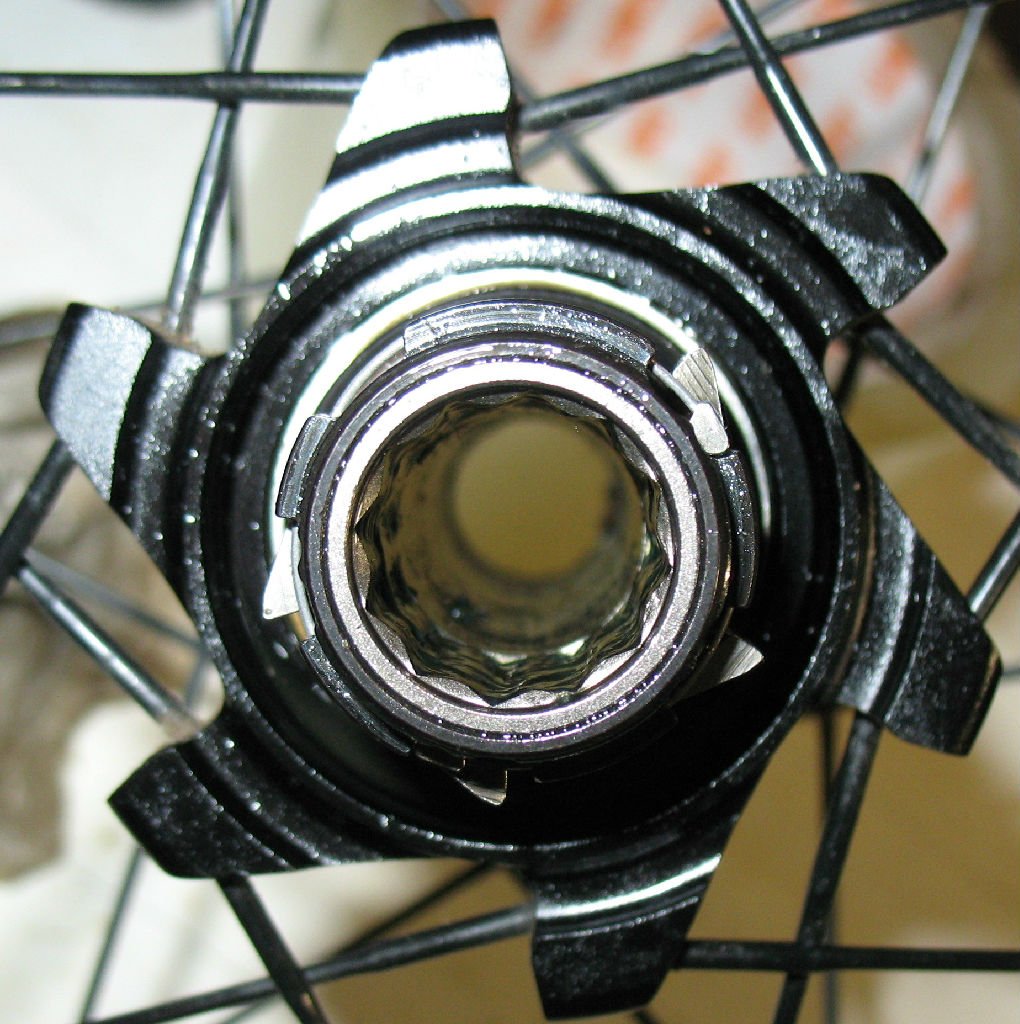

Расположение собачек не симетричное

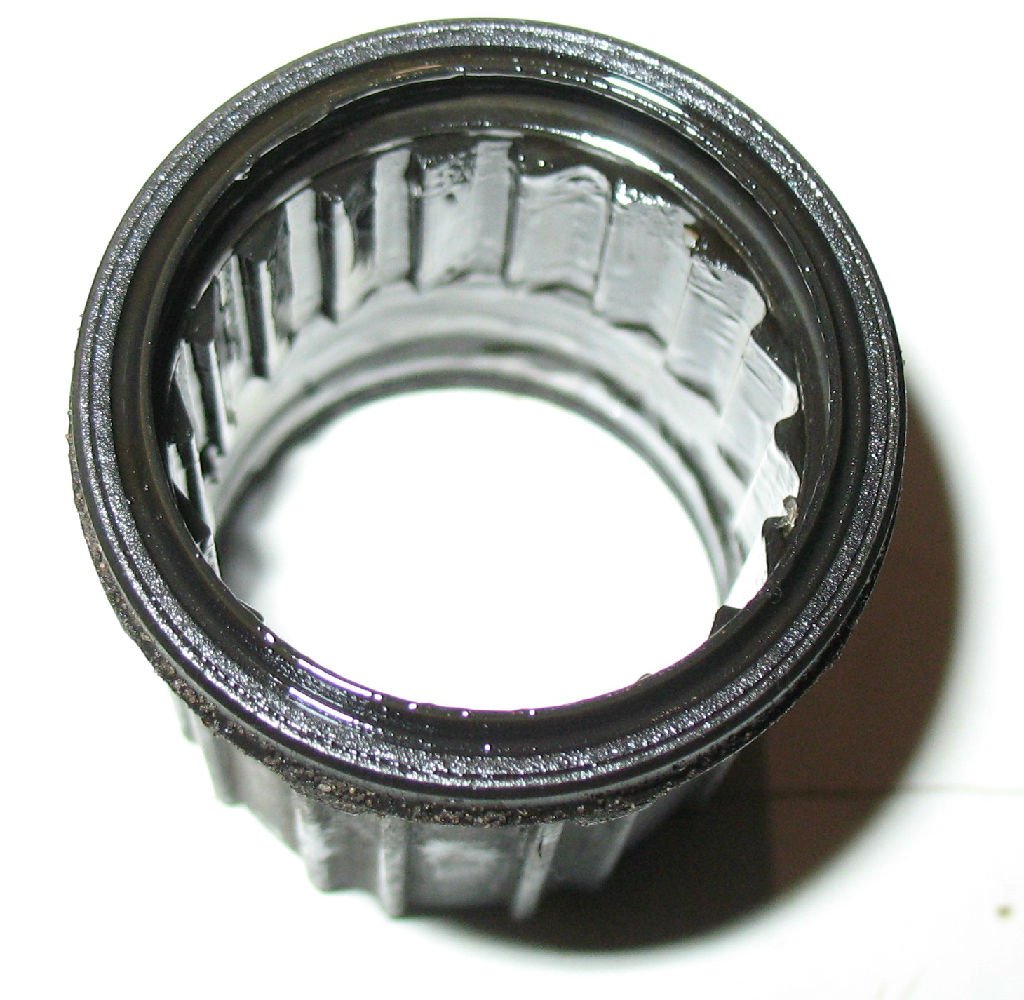

Вычистив и смазав внутрености приступаем к сборке

Первым выкладуется нижний ряд. С первой попытки я шары выложил на сам корпус

но одевая барабан, пыльник сталкивает все шарики в желобок ниже. Я сразу этого не заметил и пытался собрать далее, и ничего не получилось, чашка не накручивалась, так как барабан полностью не сел.

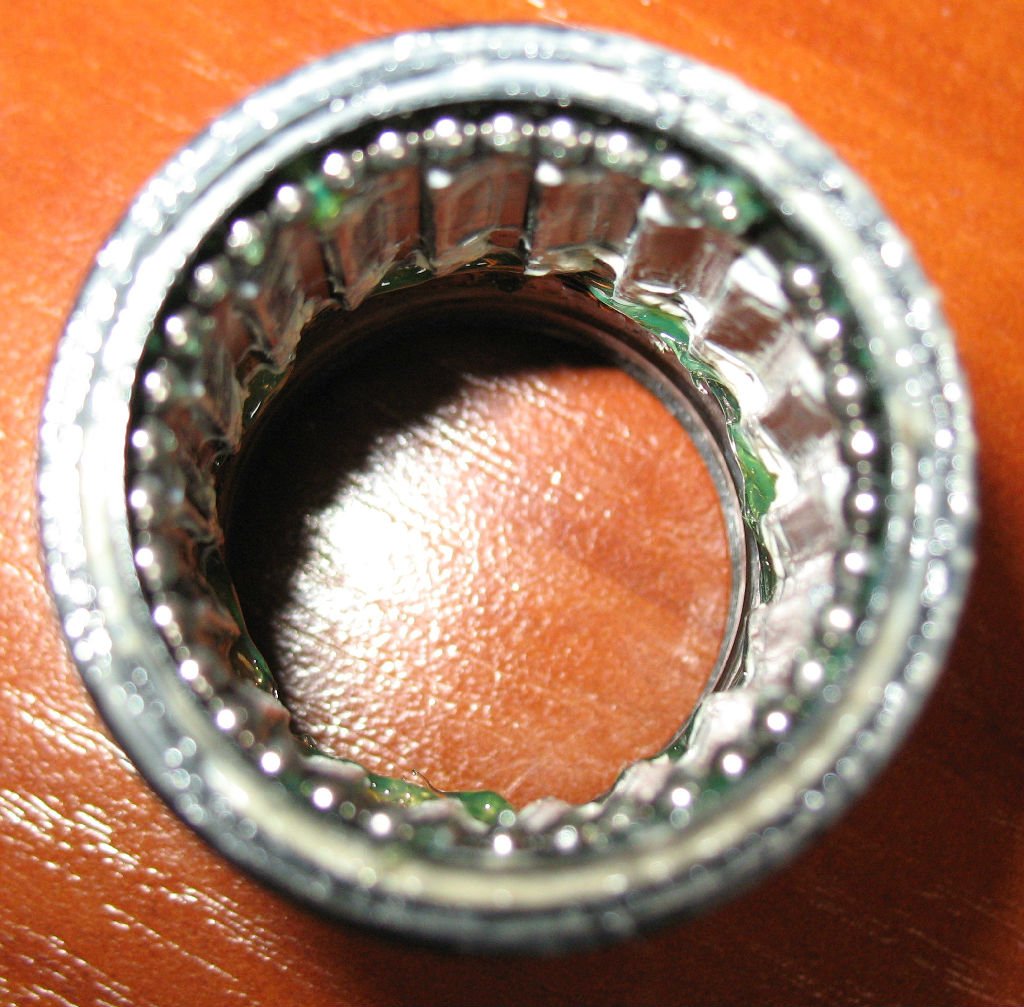

Далее я наложил шарики в уже само тело барабана

в этом случае если не сжать собачки, то они тоже помешают установке, поэтому их я обмотал ниткой и без проблем одел тело барабана, нитка после этого без проблем удаляется. В данном случае барабан садится глубже, то есть правильно.

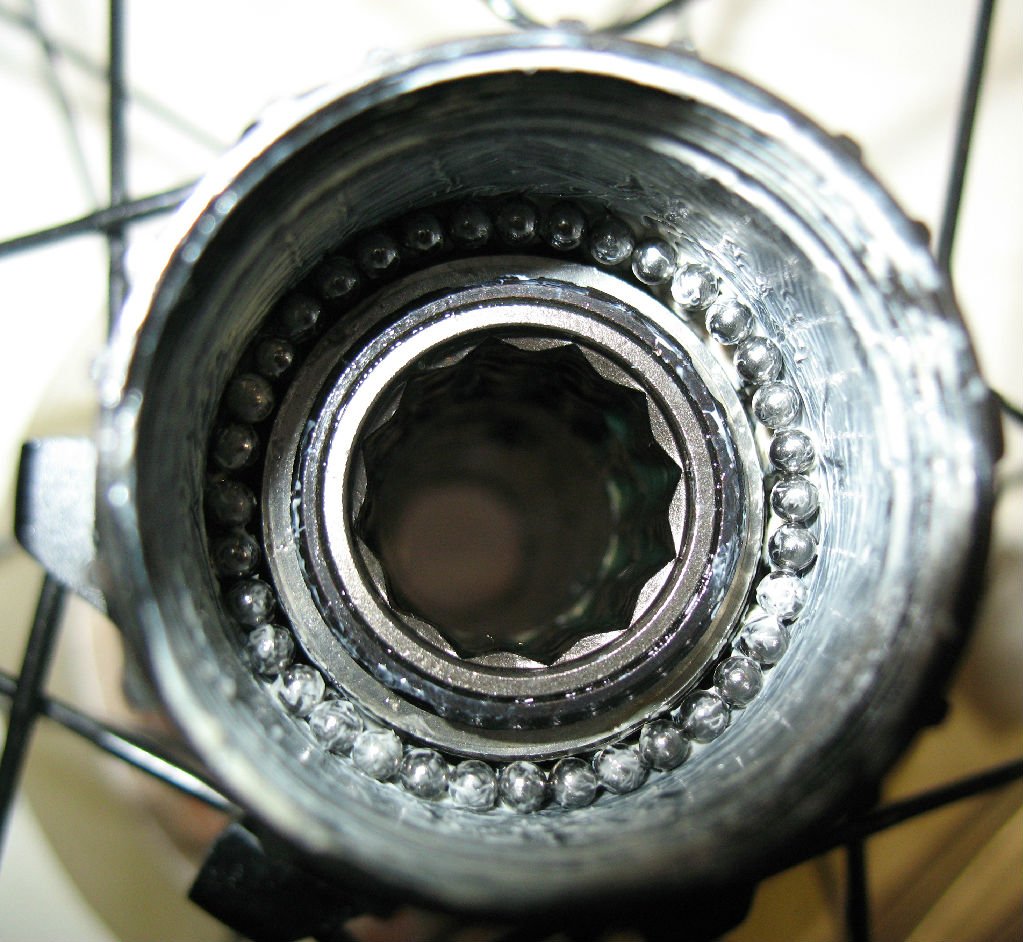

Далее накладываем верхний ряд шариков(тонкий алю шайбы должны быть на своем месте уже)

вставляем чашку и закручиваем. Ее нужно крутить до упора, шайбы не дадут ей зажать шарики полностью. В итоге мы получаем перебранный барабан в первоначальном виде
