Станок для ремонта велосипеда за пол часа

Mypka

Mypka

  • 28.07.2011 15:51
  • Просмотров: 17082

Недавно прочел интересную статью про то, как с помощью труб, уголка, и сварки сделать станок для ремонта велика своими руками.

У многих граждан нет сварочного аппарата, а так же знакомых со сварочным аппаратом. Но и тратить 1500 грн. на магазинный станок не хочется.

Хочу поделится своим вариантом станка для ремонта велосипеда из трубы, уголка, четырех болтов и выноса.

Из инструментов понадобится: дрель, ножовка по металлу,  пол часа времени.

Велосипед будет крепиться к выносу за подседельный штырь.



На даче именно такой станок и сделан у меня.  Вполне работоспособная и компактная конструкци. Легко разбирается и стновится в шкаф до лучших времен.

Скриншоты из из программы 3D Inventor, и чертеж Автокад.

Живые фотки добавлю в теме позже(когда доеду до дачи).

Итак: внешний вид станка:

































Что нам нужно:

1.Уголок стальной 30х4 - пол метра (цена 6 грн. в Будмене)

2. Стальную трубу длинной 1 метр и диаметром 25-30мм (подойдет от старого карниза). цена 15-20 грн.

3. Вынос старый, купленый на барахолке, под руль 31,5мм. (цена 5-20 грн.) такой как этот

4. два анкерных болта М8 (5 грн.)

5. два обычных  болта и гайки М8 (2 грн.)

Итого 20-45 грн. (мне обошлось в 10 грн. за вынос. Все остальное было свое)

































Принцип конструкции таков:

-Сверлим пару отверстий в стене сверлом под М8 (станок будет крепиться на стену), и вбиваем в эти отверстия анкерные болты

-Сгибаем трубу под 90 градусов(аккуратно молотком),  и сверлим два отверстия в трубе, на том же расстоянии, что и в стене.

-Сверлим еще два отверстия в трубе, чтобы прикрутить уголок, как показано на рисунке выше.

- Крепим уголок болтами и гайками М8, как показано на рисунке выше. Это делается для  того, чтобы придать дополнительную жесткость конструкции

- Устанавливаем трубу на анкерные болты и затягиваем гайки.

- устанавливаем вынос, как показано на рисунке.

Все! Станок готов.

Можно крепить велосипед за подседельный штырь и заниматься ремонтом, настройкой и пр.

































На подседельный штырь нужно намотать изоленты, чтобы не поцарапать.

Свой станок делал за два захода. Сначала сделал полностью из уголка 50х5, короткой трубы и выноса.

Огромная и массивная конструкция получилась. Потратил на это два дня. Уголок толстый, резать ножовкой трудно и сверлить трудно.

В процессе изготовления, возникла мысль доработать станок. В итоге собрал такое простой и функциональное чудо.

На всякий случай выкладываю чертеж моего станка в Автокаде. Вид сбоку без выноса.

Инструмент для изготовления станка  нужен качественный. Качественные сверла, одно тонкое, чтобы накернить отверстие,

другое толстое М8. И одно сверло с победитовым наконечником, для отверстий в стене.

Рекомендую пользоваться только качественными сверлами. Дешевые сверла не сверлят стальной уголок и трубу и только портят нервы.

Чтобы отрезать уголок нужна ножовка по металлу и полотно. Так же рекомендую пользоваться или советским или Фирменными зарубежным.

Дешевые ножовки по 20-40 грн. не держат полотно и ламаются часто.

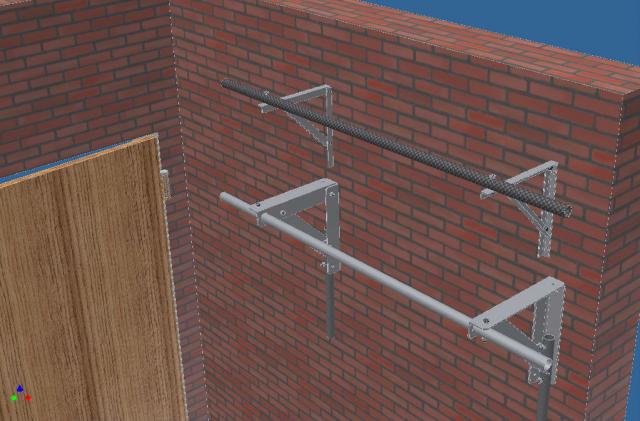

P. S .Из остатков Уголка и трубы можно быстренько смастерить турник комнатный. См. Фото ниже

Тот что сверху, обычный турник из уголка 30х4, тот что ниже - турник/брусья из уголка 50х5

Таких турников сделал 4 штуки и все раздарил друзьям. Очень надежные конструкции , и главное дешево и своими руками.

































Спасибо за внимание, надеюсь статья была Вам полезна.

с Уважением Александр ( Мурка).
