Станок для сборки колес: 45грн, 60мин.

Zamuka

Zamuka

  • 14.07.2012 20:24
  • Просмотров: 13777

Ужасно надоело собирать и править колеса в раме, но покупать или делать станочек было лень. Сегодня пришлось: подходящей рамы не было, а собрать колесо уже пообещал.

Побродив минут 10 по стоительному магазину нашел сносный вариант - квадратные ножки для стола. Она регулируемая и в точке опоры имеет резьбу на 10. Хоть и пластик, но резьбы там около 2.5 см и болт держится крепко. Сама нога дебелая, крашена порошком. Выбрал белый цвет, чтобы было можно делать пометки маркером. 19грн делов. Старался взять покороче, чтобы конструкция была покрепче, но уже купив понял, что ошибся. С купленными 30 сантиметровыми ногами не выйдет править 28" колесо с большой резиной, ну да ладно.

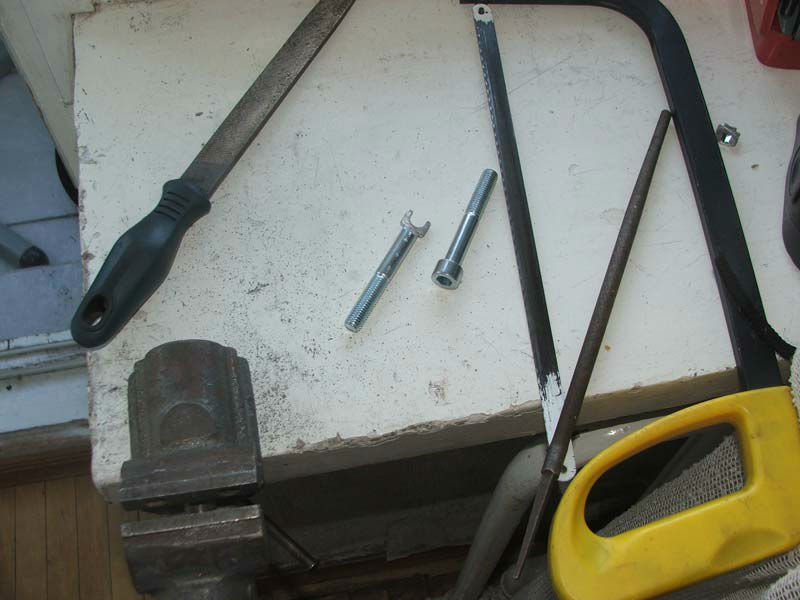

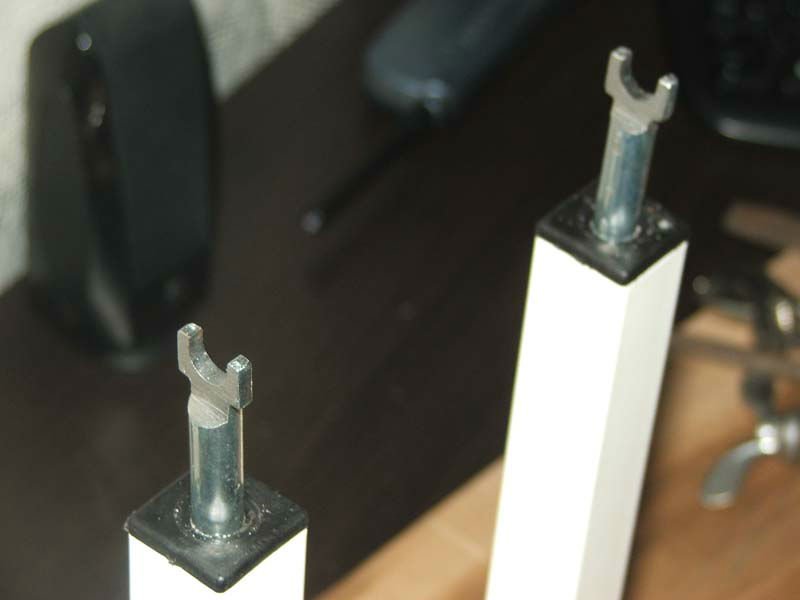

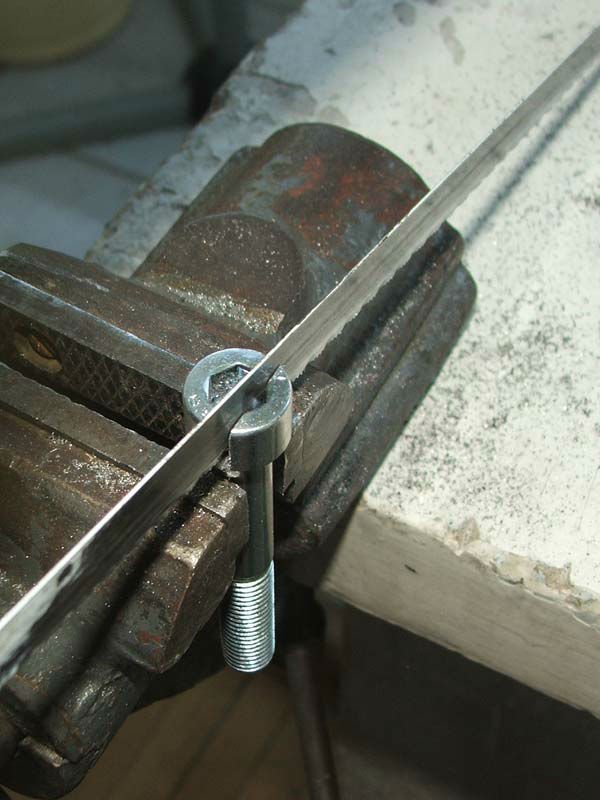

"Дропы" изготовил из болтов 80мм  М10 под шестигранник. Распиливаю шляпу и немного дорабатываем круглым напильником. Вкручиваю в ноги.

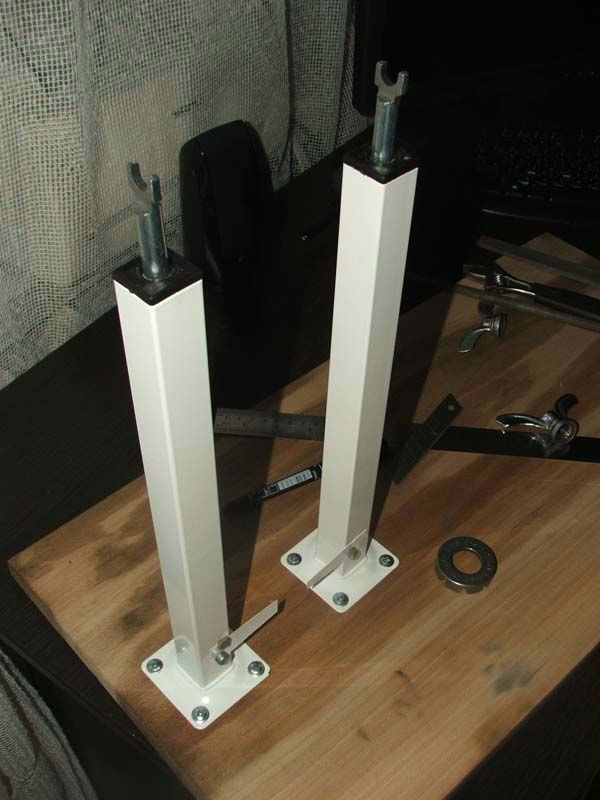

Прикручиваем ножки к доске покрепче. У меня нашлась дубовая или буковая в гараже. Очень тяжелая, станок стоит на столе как вкопаный.

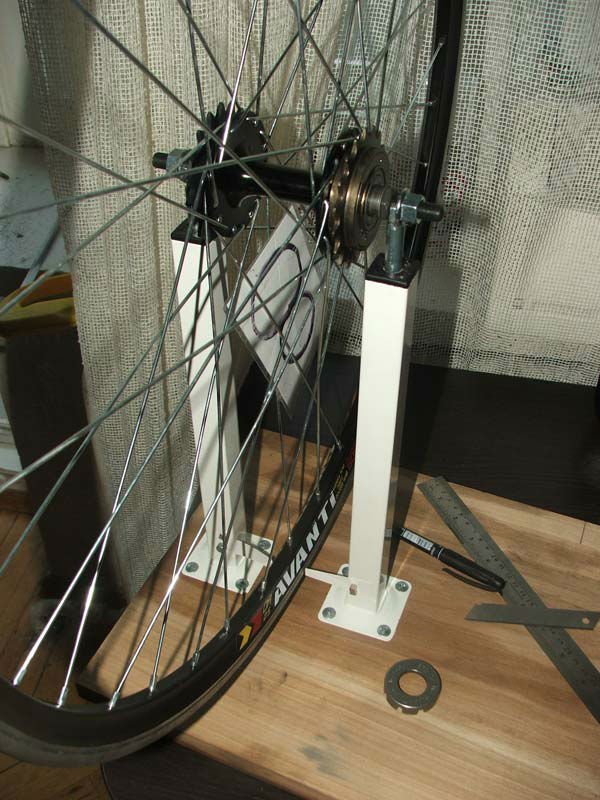

Выставлять одинаковую высоту ног мне сразу было лень и я подправлял ее несколько раз в процессе выводки колеса просто переворачивая колесо время от времени. Большая коррекция - болтами, а потом совсем чуток пропилил один "дроп" глубже.

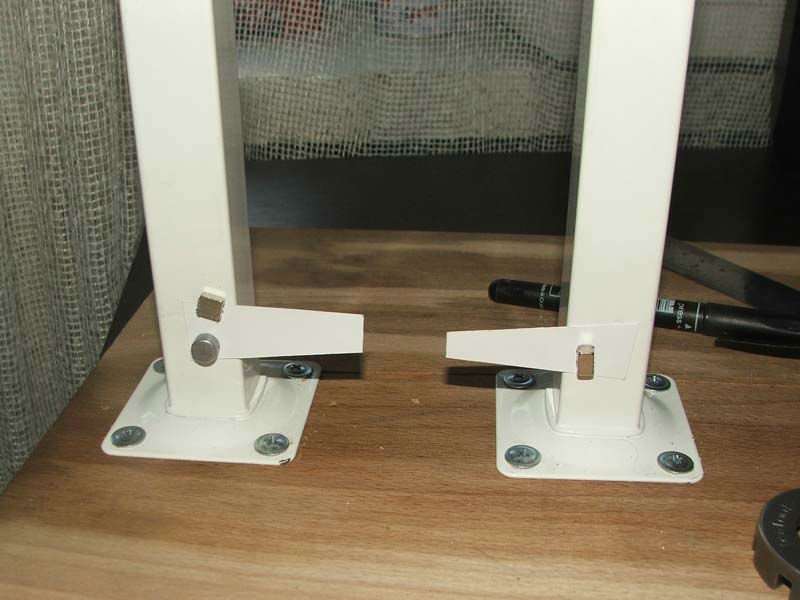

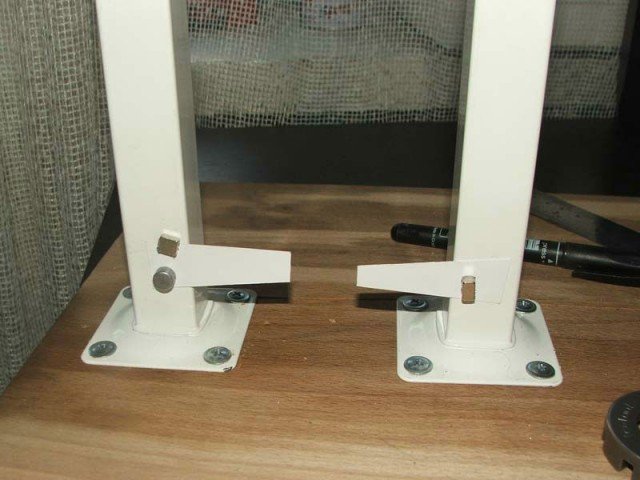

Метки пока из картона и держатся магнитами.

Минусы :

- пока под 1 размер колеса, но возится было некогда - прикрутил ногу под нужный размер. Буду переделывать, поставлю механизм от ящика или еще какую-нибудь ездящую штуковину из строймагазина.

- не разбирается, в следующей версии доработаем.

Плюсы :

- быстро

- дешево

- на удивление крепкая конструкция: на уровне хвз вилки

Фотки :









Оцените статью:

Перепост:

Статья понравилась: Миша, Buba, azure, supervisor, UltraLight, Zamuka, SVV, zarka, Jazz, Teya, reborn.dp, Lio_, realcom, rastaman2201,

Статья не понравилась: TSAR,


Комментарии

Комментировать в форуме...

realcom

realcom

Молодец. Было бы желание. Вижу цель не вижу препятствий)).

14.07.2012 23:34
Kozzy

Kozzy

Как всегда восхищен твоим рукоприкладством

15.07.2012 15:16
rhombl-4

rhombl-4

отличный хендмейд! А от чего колесо с двумя звездами?

17.07.2012 22:38

veloshizoid

rhombl-4 писал(а):
А от чего колесо с двумя звездами?

Глухарь с фривилом.

17.07.2012 22:59

m@rlboro

rhombl-4 писал(а):
отличный хендмейд! А от чего колесо с двумя звездами?

трековое

18.07.2012 01:35
pitbrit

pitbrit

Zamuka
А как переднее править?а зажимать?не, понятно что ты просто облегчил
себе работу,но уж очень оно узконаправлено.

(Ааа!он не тру фиксер,у него ФРИВИЛ!!!) :)

18.07.2012 03:31

Gost

это станок для того, кто уже насобирал этих колес столько, что ему уже пофиг, где собирать. А для тех, кому эта процедура составляет сложность, этот станок не поможет научиться, ИМХО.

18.07.2012 07:37
Zamuka

Zamuka

pitbrit писал(а):
Zamuka
А как переднее править?а зажимать?не, понятно что ты просто облегчил
себе работу,но уж очень оно узконаправлено.

(Ааа!он не тру фиксер,у него ФРИВИЛ!!!) :)

колесо не моё :D

Quote:
это станок для того, кто уже насобирал этих колес столько, что ему уже пофиг, где собирать. А для тех, кому эта процедура составляет сложность, этот станок не поможет научиться, ИМХО.

Есть такое :sad: , но поправим в след версии.. хочется реально сносный станочек за 100гр

18.07.2012 08:38
alinn

alinn

все гениальное просто :)

28.08.2012 01:13
supervisor

supervisor

Можно что-то типо такого замутить.

28.08.2012 10:24
Партизан

Партизан

Помоему автор вполне чётко и недвусмысленно сказал - только под одно единственное конкретное колесо.
Можно конечно сделать дубль под второе конкретное колесо (в первом приближении для конкретного вела в конкретной комплектации достаточно).
Вот только сдаётся мне, что тот, кто готов повторить девайс и так давно уже пользуется нечто подобным :wink: , а отстаьлным проще, удобнее и даже дешевле предоставить процедуру мастеру :wink: . ИМХО.
Кстати, автор неосторожно обмолвился об усовершенствовании...я бы не стал бросать слова на ветер :wink: . Конечно нет ничего невозможного, это же не ракета :twisted: , но возникает вечный вопрос - а стоит ли овчинка выделки? :wink: . ИМХО, именно в таком минималистическом варианте конструкция и имеет смысл :wink: .

03.10.2012 08:41
Zamuka

Zamuka

Меняем размер колеса за счет дверной петли.. конструкция подорожала в 2 раза :facepalm:
паяльник 65Вт отлично справляется. залудить по очереди, потом совместить и спаять.
пластиковые дропы сверху от лени - это ручки шпателей по 6гр :facepalm: :facepalm:
Струбцины от старого руля genius, мебельные войлочные ножки.
Чуток облагородить, семнить таки мехпнизм смены размеры на то, что предлагают ведущие бренды и все.

02.02.2013 18:56
