Апгрейд велокомпьютера VDO A4 до VDO-A8

Миша

Миша

  • 09.07.2014 11:01
  • Просмотров: 1973

стырено с habrahabr.ru

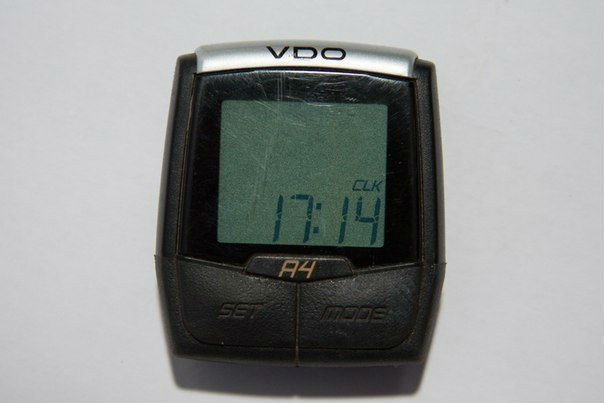

 Велокомпьютер VDO A4 несёт в себе заявленные функции:

Текущая скорость (0 — 199.5 км/ч).
Счетчик дистанции (0 — 999.99 км).
Счетчик общей дистанции
Часы (24часовой режим)

В то время как его старший брат, обещает нам:

Текущая скорость (0 — 199.5 км/ч).
Счетчик дистанции (0 — 999.99 км).
Счетчик общей дистанции
Часы (24 часовой режим)
Средняя скорость.
Максимальная (пиковая) скорость.
Таймер поездки (0 — 23:59:59).
Указатель среднего темпа (показывает текущая скорость выше или ниже средней).

В два раза большее количество функций. Но, согласитесь, производителю невыгодно запускать два разных конвейра под одинаковые модели велокомпьютеров отличающиеся только выводимыми на экран данными и формулами их расчёта в микросхемах. Поэтому клепают их на одной элементарной базе, а стать компьютеру А4 или А8 решает сборщик на заводе.

Итак, забираем пациента со склада и удаляемся в подсобку с фотоаппаратом. Для операции нам потребуется:

1) Отвёртка «шлиц» широкая
2) Часовая отвёртка «крест»
3) Часовая отвёртка «шлиц»
4) Термоклей либо герметик

Для начала вскрываем корпус. Делать это лучше с краю, там отвёртка наиболее уверенно входит в паз. Не бойтесь поднажать, корпус склеен термоклеем и придётся сломать внутренние ножки-фиксаторы положения.


После вскрытия видим внутри печатную плату закреплённую пятью винтами. Удаляем ошмётки термоклея по краям, они могут в дальнейшем помешать закрывать корпус.


Заботливый инженер оставил сборщикам инструкцию на самой плате. Мы видим, что для превращения велокомпьютера А4 в модель А8 нам надо удалить (DEL) перемычку S1 и оставить закрытой (CLOSE) перемычку S0.


Настало время найти перемычки. При снятии винтов будьте осторожны, прямо за платой находится дисплей и его контактная группа. Я рекомендую поднимать плату лёгким нажатием часовой отвёртки «шлиц» в проёме между нижним (одиноким) винтом и краем корпуса, т.к. плата всё ещё держится на термоклее. В этом месте с другой стороны платы повредить нечего.


Вот так выглядит плата после снятия винтов. Сразу откладываем корпус с дисплеем в сторону, вынув остатки термоклея.


Плата крупным планом. Нужные нам перемычки находятся слева-внизу. На старых моделях велокомпьютеров они были просто залиты припоем, сейчас стали ставить проводники, для удобства удаления.


Удаляется эта перемычка просто. Кладём плату на ровную мягкую поверхность, берём часовую отвёртку «шлиц» и, приставив кончик со стороны буквы S, легко бьём ладонью по торцу отвёртки. 1-2 удара и перемычка удалена.


Далее проводим сборку в обратном порядке, тщательно затягиваем винты, чтобы контакт дисплея установился, закрываем корпус и промазываем по всему периметру термоклеем.


Как видим, кроме основных функций скорость, дистанция за поездку и одометр появились: время в пути, средняя и максимальная скорость, а также пиктограмма показывающая выше или ниже средней скорости мы едем.
Всё.
