Музыкальный байк

Ilja

Ilja

  • 28.08.2009 10:49
  • Просмотров: 8460

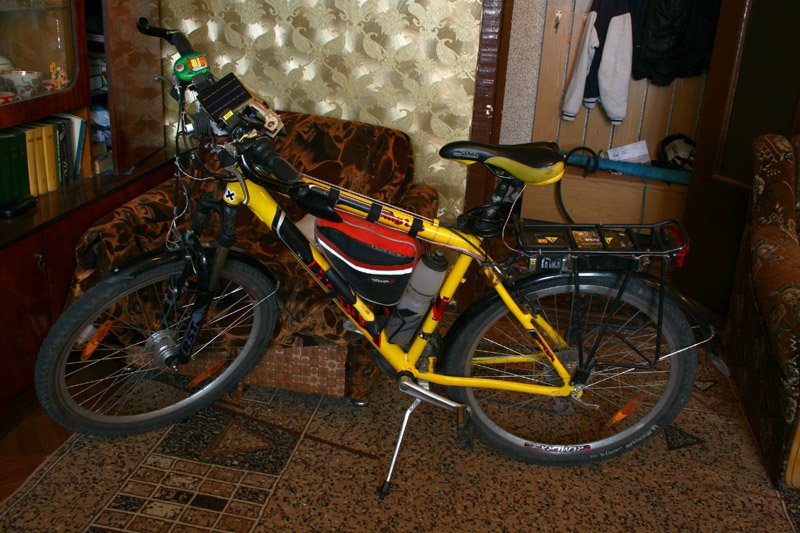

Хочу поделиться рассказом, о своем велосипеде, который оборудовал под себя я сам. Так как я много передвигаюсь на своем велике: на работу, по делам, в походы и просто на покатушки…
Много свободного времени провожу на нем. И часто возвращаюсь домой, когда уже стемнело. Пошел в веломагазин за фарой. Все фары которые были там меня не устраивали по мощности свечения или цене. Решил сделать ее сам под себя и свои задачи.
Задача:. В среднем я доезжаю до дома по времени 1-1.5 . фара должна свети это время в максимальном режиме. Должен быть дальний и ближний свет. Чтоб встречные автомобилисты уважали тебя и приглушали свой дальний свет. Видимость дороги должна быть 30 метров. Иметь боковую засветку, чтоб ветки не били тебя по лицу.

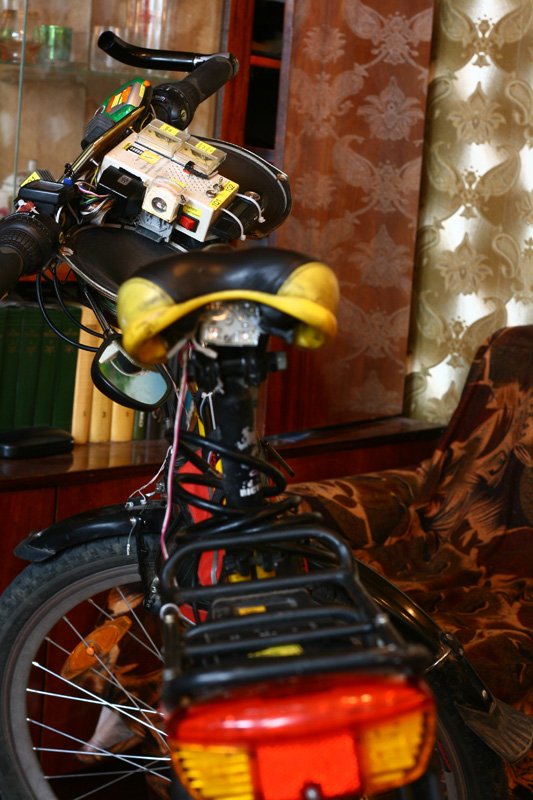

Задняя фара должна иметь повороты(и спереди и сбоку тоже) , интенсивность света не хуже чем у мотоцикла. Иметь стоп сигнал, работающий при торможении.
Так как я подрабатываю Ди-джеем то мне нужно прослушивать музыку, а времени нет на это. Только на ходу .Наушники не подходят так как опасно. Нужно слышать сигналы машин едущих сзади, и не только.
Все это хозяйство надо чем-то питать. Так как я часто не бываю дома с велосипедом: походы, покатушки, по работе… Надо чем то заряжать, а розетка и зарядка под рукой не оказалась в чистом поле Одним словом нужна полная автономность.
С этими задачами я справился.
Теперь по порядку как я это сделал:

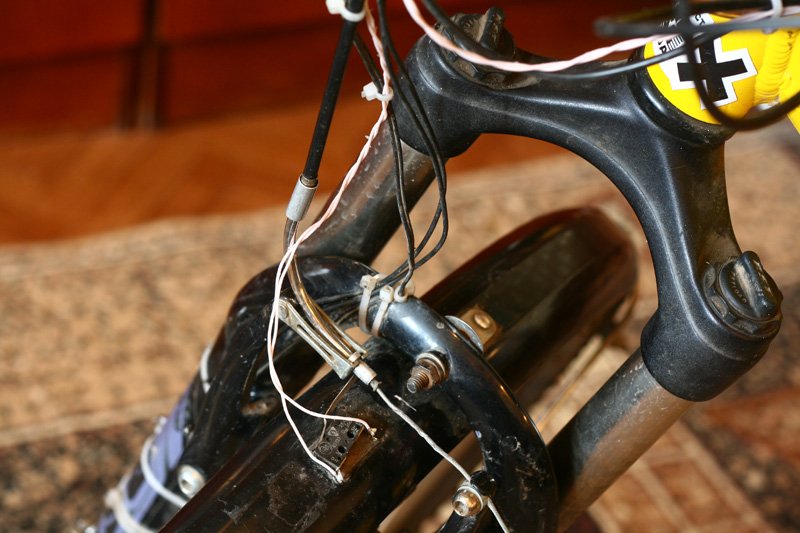

Исходя из закона сохранения энергии. Ничто ни куда не девается и не берется на ровном месте. Энергия перетекает из одного вида, в другой. В моем случае амперы перетекают в фотоны(фара) и в звуковые колебания децибелы(динамики). Потери уходят в нагрев.(надо добиться как можно меньше потерь) Значит надо энергию черпать из окружающей среды или от себя отнимать. Так как в среднем велосипедист (не спортсмен) вырабатывает 200 ватт энергии, потеря 3 вате(энергия вырабатываемая втулочной велодинамкой) не сильно повлияют на скорость. Я взял втулочную динамку фирмы Шимано 3вата

6вольт.



У нее трения нет(трение как и у обычной втулки., щетку по контактам можно пренебречь) имеется только магнитное сопротивление 3вата перетекающих в ток. Советскую и китайскую прижимную не брал. Так как она жужжит и имеет маленькое кпд порядка 40% .Выходит 3 вата перетекают 7.5вата.
Исходя из этих параметров начал строить всю систему энергоснабжения.

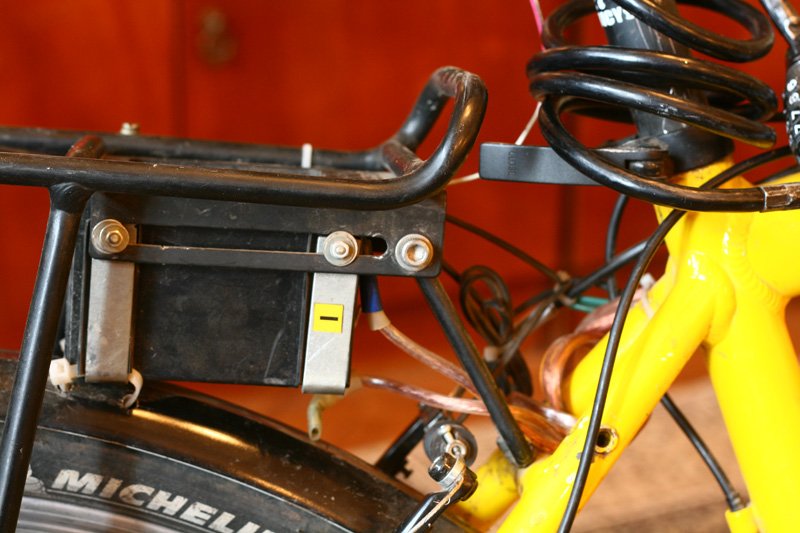

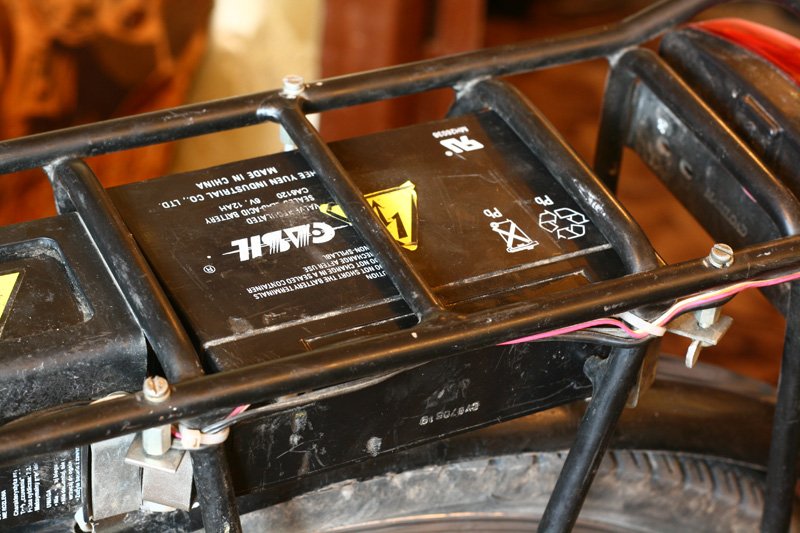

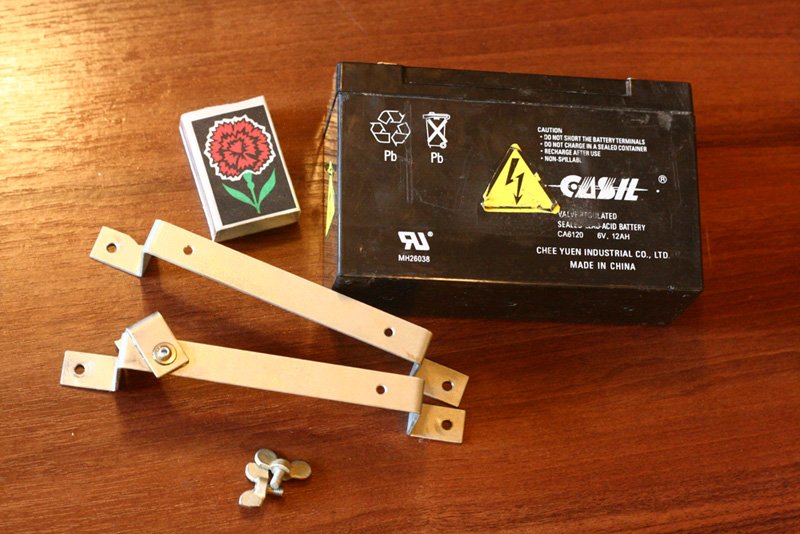

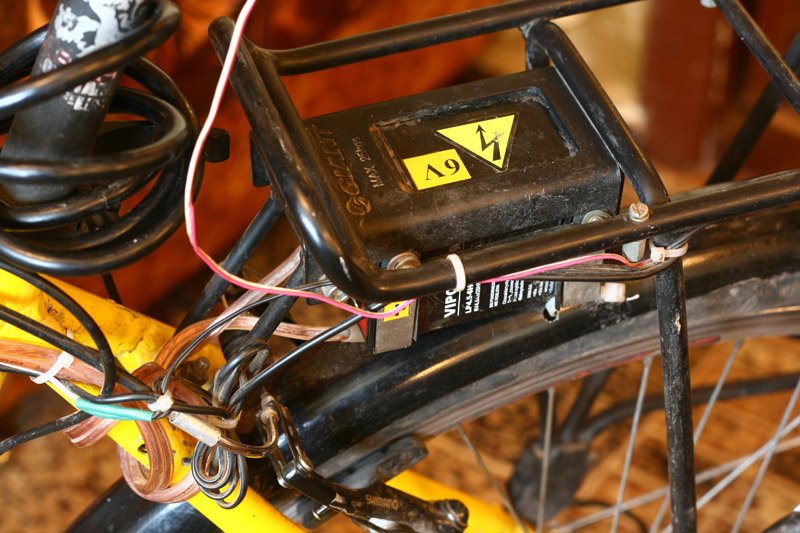

Энергия выработанная динамкой должна где-то сохраняться. Для этих целей я взял аккумулятор(АБ) свинцовый («+»дуракоустойчивость, не боится морозов, переразряда и перезаряда ,цена «-« габариты и вес) 6в 4.5а .Оптимальная емкость исходя из моих задач и заряда динамкой(заряд не должен превышать 0.1 емкости АБ).

Напряжение и ток вырабатываемый динамкой зависит от многих факторов. Степень разряда АБ, напряжение АБ, скорости движения. В среднем мы имеем при скорости движения 10км/ч-200ма 15км/ч-270, 20км/ч-350ма, 25км/ч-450ма, 30км/ч-470ма. Дальше повышение тока незначительное. Напряжение также зависит от скорости движения. Так что нужно управлять зарядом.

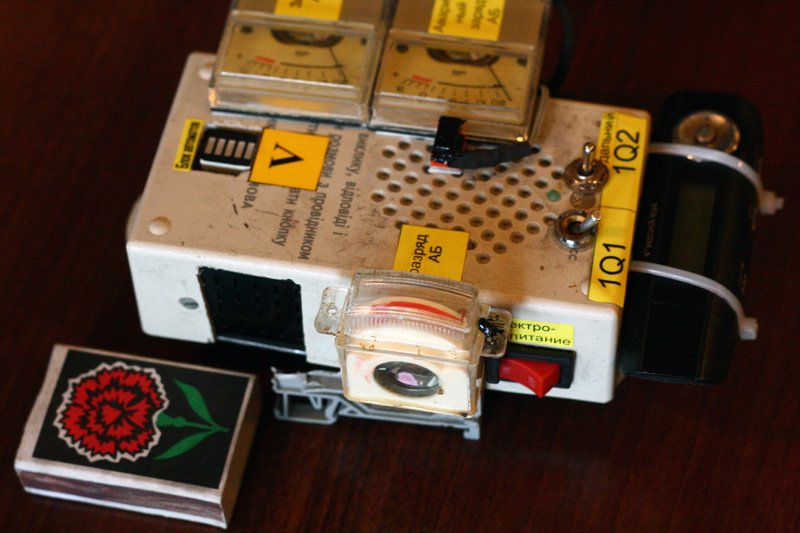

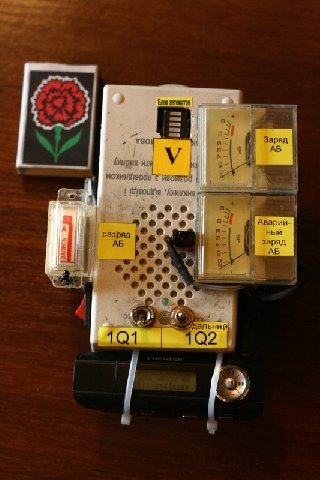

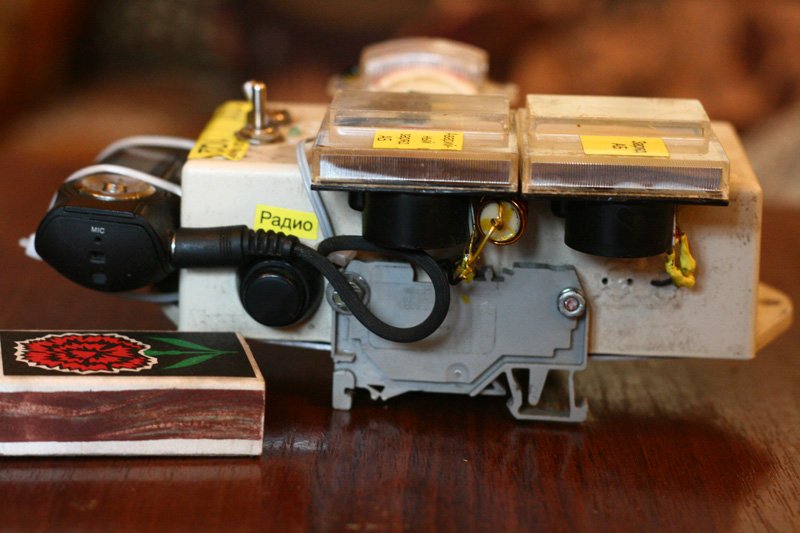

Блок управления(БУ) следит за напряжением АБ(заряженный АБ имеет 7.3в) При достижении 7.3в БУ отключает динамку от заряда. Динамка работает в холостую. Как обычная втулка.(не имея магнитного сопротивление).
Когда напряжение падает до 6в(разряженный АБ) БУ включает динамку и она заряжает АБ. При включении света или любой другой нагрузки БУ принудительно включает динамку. В таком режиме мы имеем постоянно заряженную АБ.

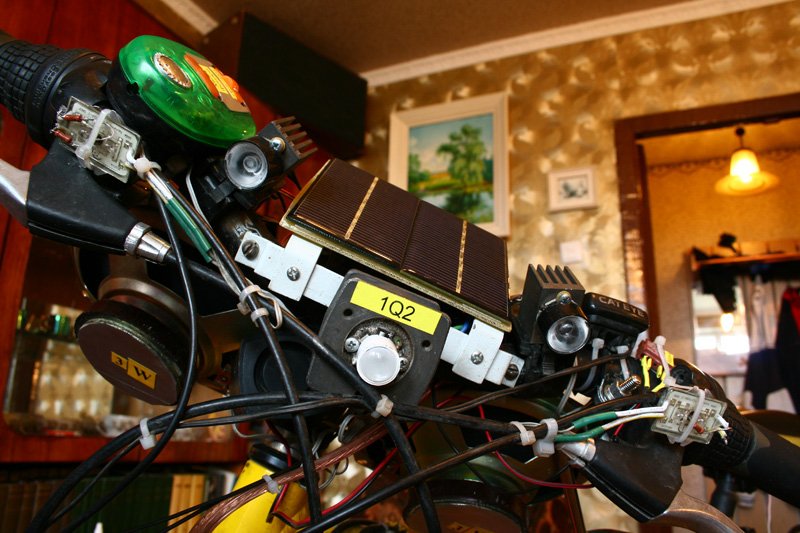

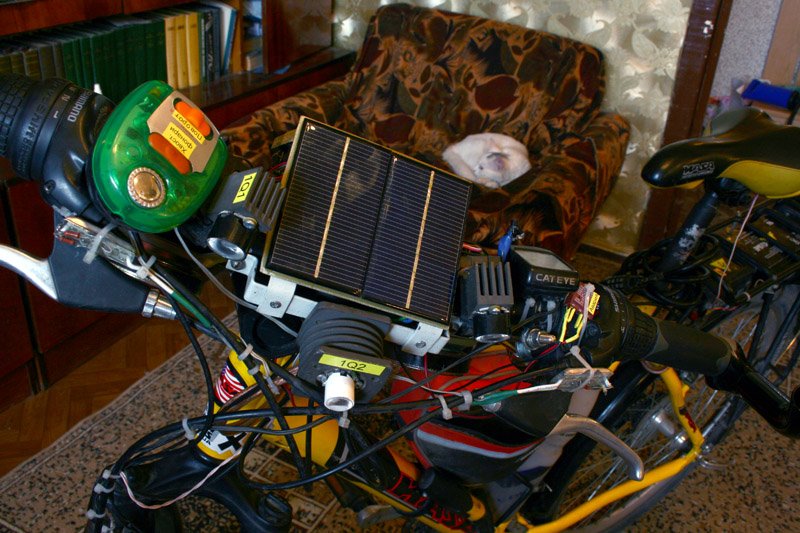

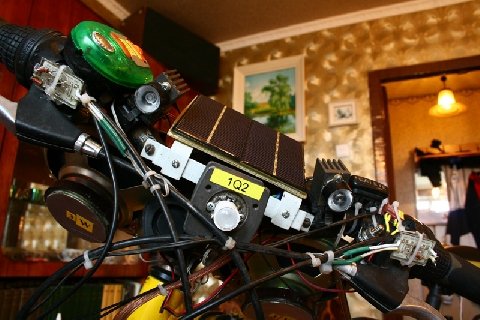

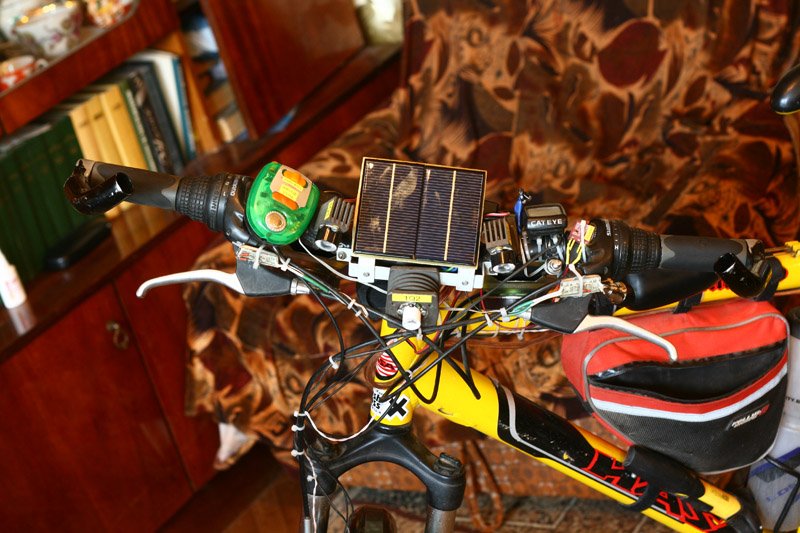

На стоянке или на ходу при наличии солнца идет подзаряд АБ с помощью солнечной батареи (СБ) .

СБ имеет 8.4в 200ма.(максимальное значение при прямом попадании солнечных лучей на СБ под прямым углом) в среднем 100-150ма.С помощью диода добиваемся падения до значения 7.4в(диод еще нужен, чтоб обратный ток не побежал при не солнечной погоде. СБ начинает работать как нагревательный элемент. Динамка тоже должна быть шунтирована диодом, а-то будет работать как стартер при остановке вела ) При достижении напряжения 7.3 на АБ, ток перестает течь через АБ и СБ не работает.

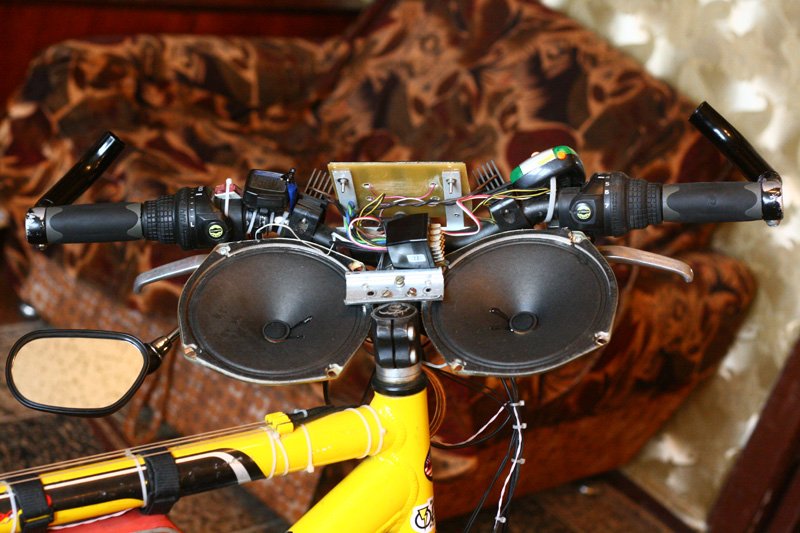

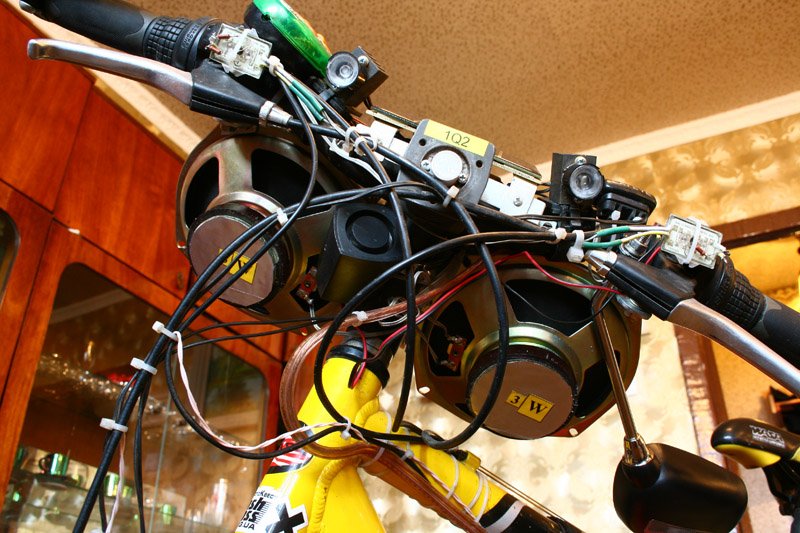

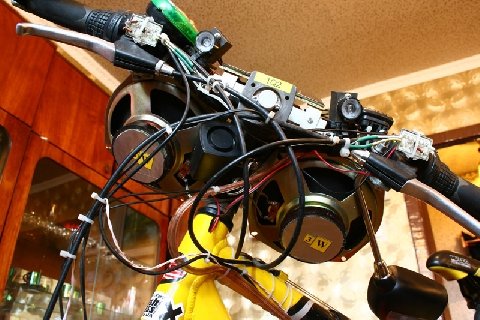

Музыкальный усилитель имеет параметры 2х3вата. Этой мощности вполне хватает для слушанья музыки(и для едущих велосипедистов в радиусе 10м) От максимальной громкости без искажений ,гремит в ушах Дальнейшее повышение мощности нецелесообразно так как при напряжении питания 6в максимально что можно выжать из усилка на динамиках 3ват., и 4Ом.Для дальнейшего повышения мощности надо повышать питание или искать низкоомные динамики 2Ом и меньше.Музыка потребляет на максималке 800ма..

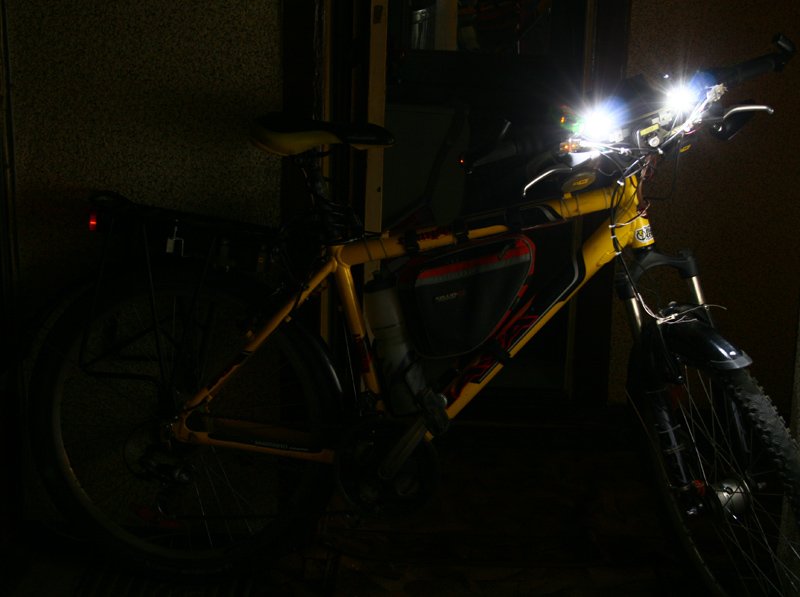

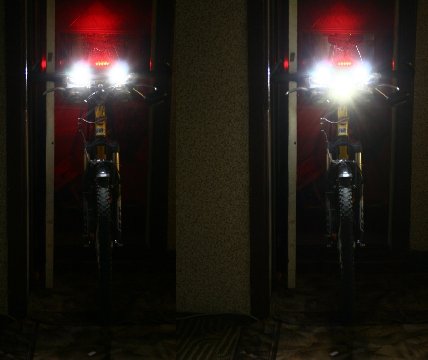

В фарах используется мощные светодиоды, питающие с помощью драйверов с высоким КПД 90-98% . Ближний 2х3ват. коллиматор 45градусов. Дальний 5ват 10градусов. Потребления по току общее не превышает 2.3-2.5А (зависит от напряжения). Этого света вполне хватает для комфортной езды по лесу со скорость 30-35км/ч.В люменах не считал.

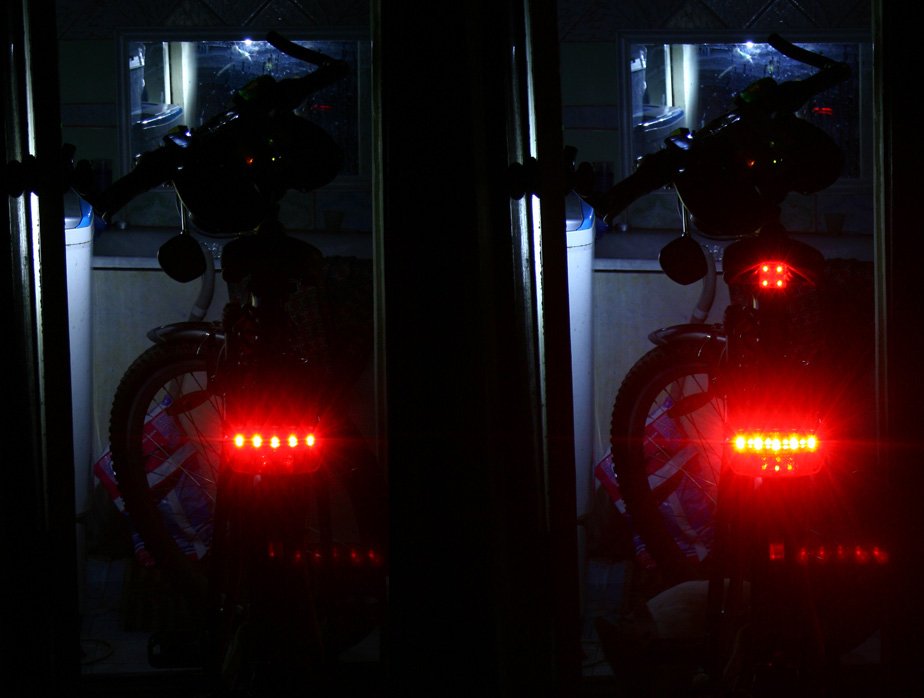

Задний габарит(фара.китай, поменяны и добавлены более мощные светодиоды) потребляет 100ма при стоп-сигнале 200ма.



Дальнейшее повышение уровня заднего света не целесообразно. Ночью будет слепить водителей едущих сзади.Поворотники дублированы пищалками , чтобы днем не забывать выключать после поворота.


Также имеется сигнал для людей не очень громкий. И для нелюдей 94децебела .Собаки разбегаются, нелюди испугано прыгают в крапиву., автомобилисты уступают дорогу…
Общее потребления с музыкой в ночное время 3.5А (1.2-1.5часа езды)что вполне хватает доехать из любой точки Харькова домой. В ждущем режиме БУ потребляет 15ма(можно добиться и меньше, но идет утечка в китайской схеме заднего габарита. надо искать)

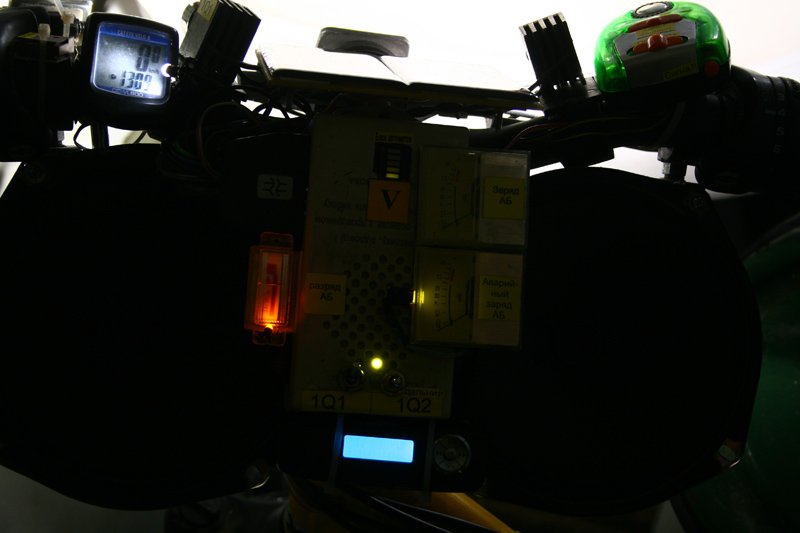

БУ ночью подсвечивается панель приборов. Так что я слежу за всеми параметрами и действиями моего вела(скорость, время, заряд-разряд…) Он живет своей жизнью а я своей. Как его сделал, уже месяц не заряжаю. И каждый 2 день возвращаюсь по- темну. В основном езжу с музыкой. В день наматываю 20-40км в среднем. Так что мои расчеты верны.
Для ночных покатушек (Пик-микс, ночной город и т.д) использую усиленный АБ 6в12А. Монтируется на вел за 2 минуты. Его вполне хватает на всю ночь кататься и слушать музыку.

Самое главное хочу добавить в плане безопасности. Если по разным причинам приходится ехать больше 1.5-2 часов и больше. Вся система переходит в энергосбережения .После 2 часов езды при полной нагрузке АБ, напряжения опускается до 5,5в .При этом напряжении, драйвер светодиода дальнего света, выключается. Индикация БУ притухает. При напряжении 5в и ниже тухнет драйвер ближнего света. При напряжении 4.5 тухнет задний фонарь. Дальше разряд не происходит, так как вся нагрузка отключена. Что защищает от полного разряда АБ и выхода его из строя. На протяжении всего цикла, интенсивность свечения заднего фонаря остается неизменной.
Если я нахожусь в движении и вырабатываю энергию при севшей АБ. Часть энергии уходит на питание заднего фонаря, а остальная на питание ближнего света. Драйвер ближнего света при напряжении 5в переходит в стабилизацию напряжения(еду светит -стою тухнет, интенсивность света зависит от скорости, как с обычной динамки) .При этом свете можно ехать комфортно со скоростью 10-15км/ч. Светит как барабановский китайский фонарик. Без света в темном лесу неостанусь
Ну и конечно поговорим о «-« . Это вес. Я его не мерил но думаю кг16-17 .Хотя я уже привык и не чувствую его. На бордюрах на нем не попрыгаешь, та и в дождь надо динамики накрывать кульками. Для соревнований я беру у друзей велы. После моего они пушинки. И хочется на них лететь.
В дальнейшем в планах заряжать от вела мобил. телефоны и АБ на фотик. Все на Геройку не доеду за микросхемами
Кто захочет сделать что-то подобное . Расскажу, подскажу. Всегда уважаю людей, кто может что-то делать своими руками
